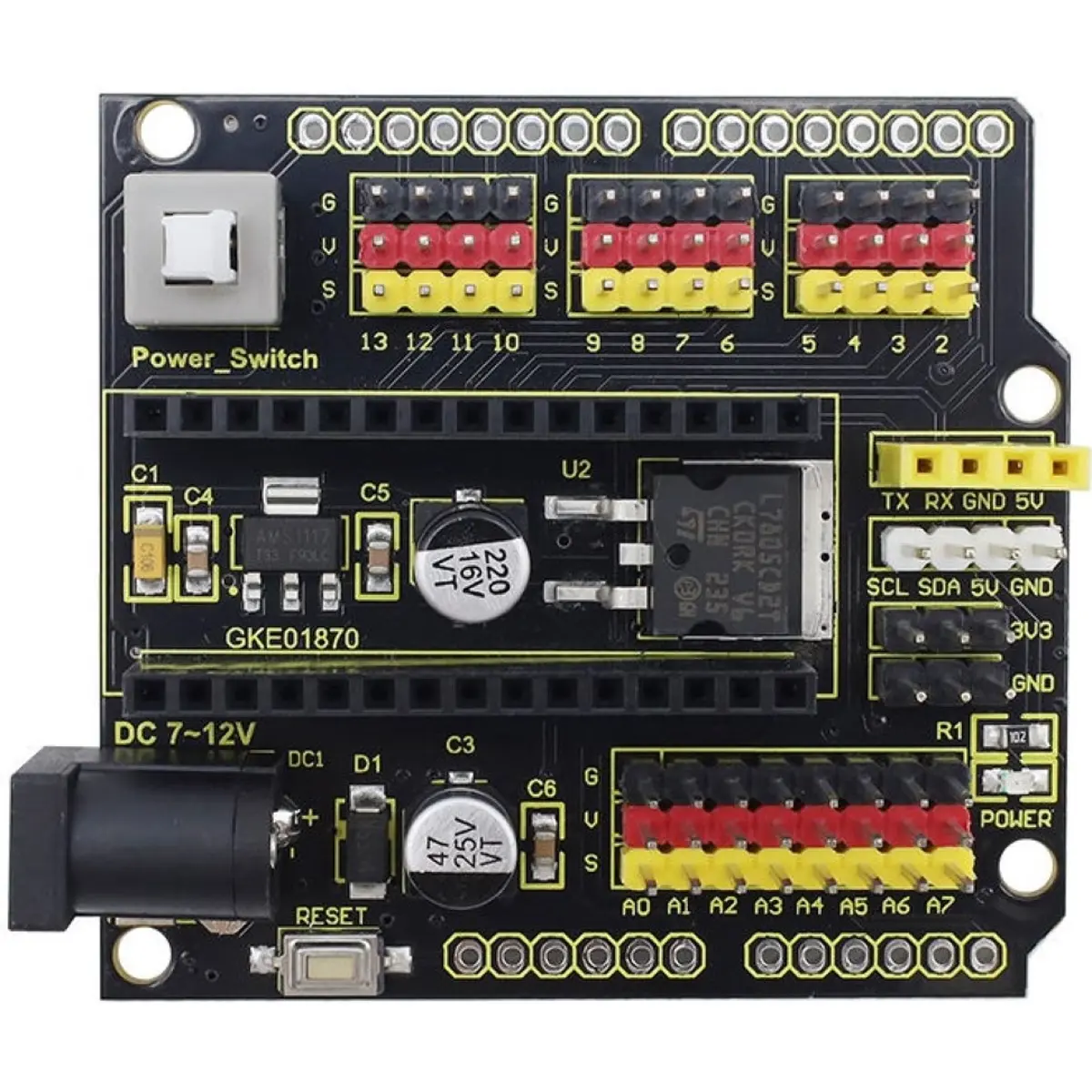

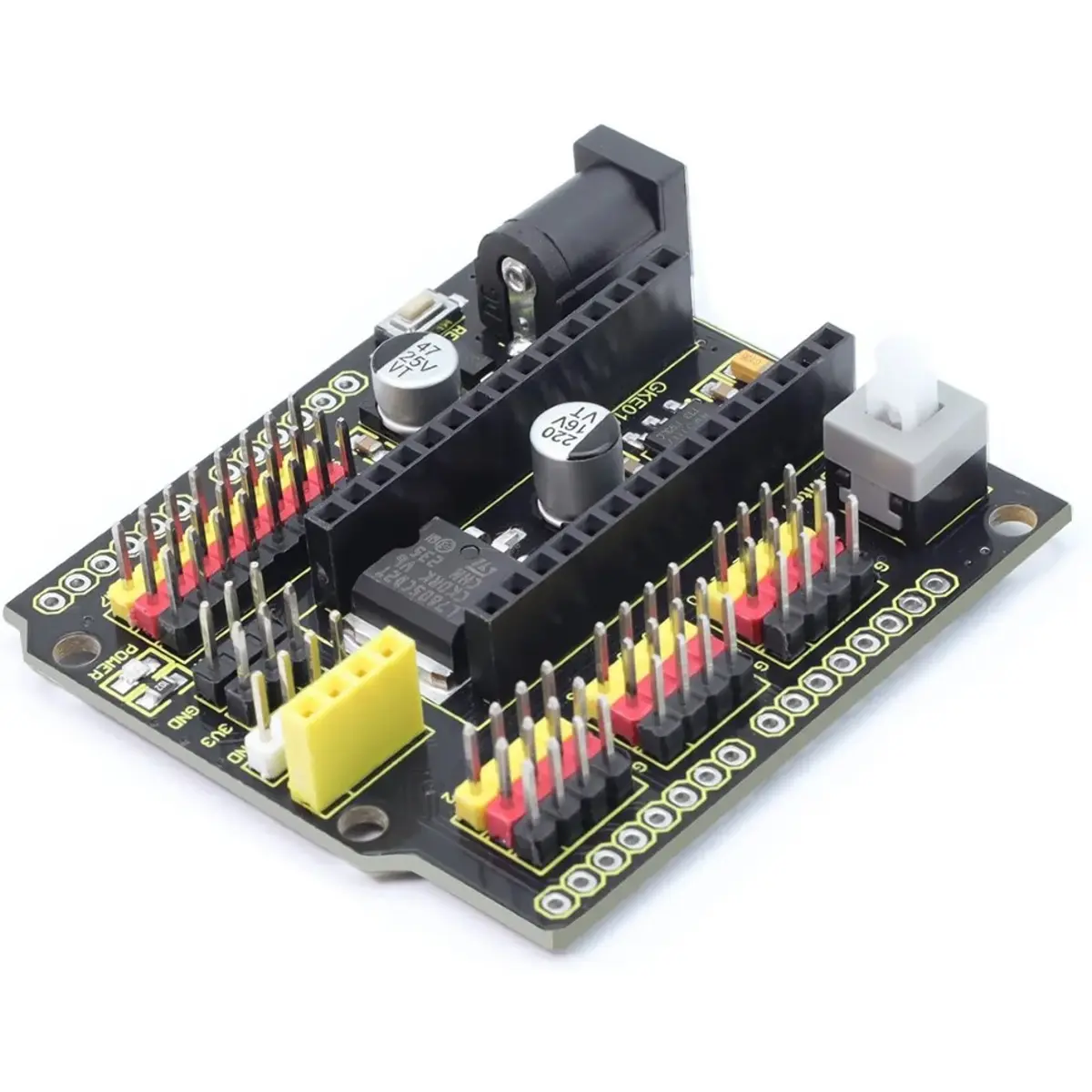

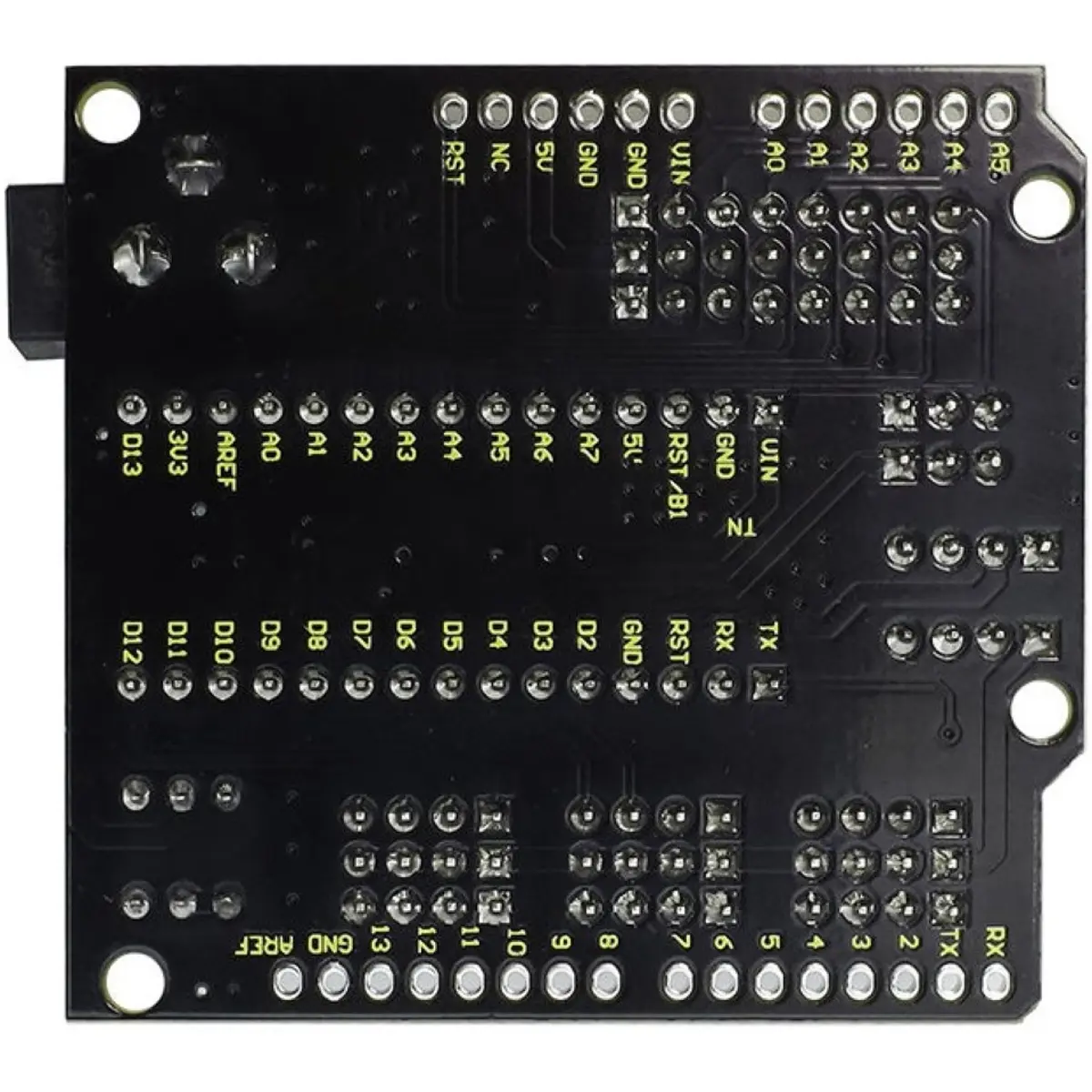

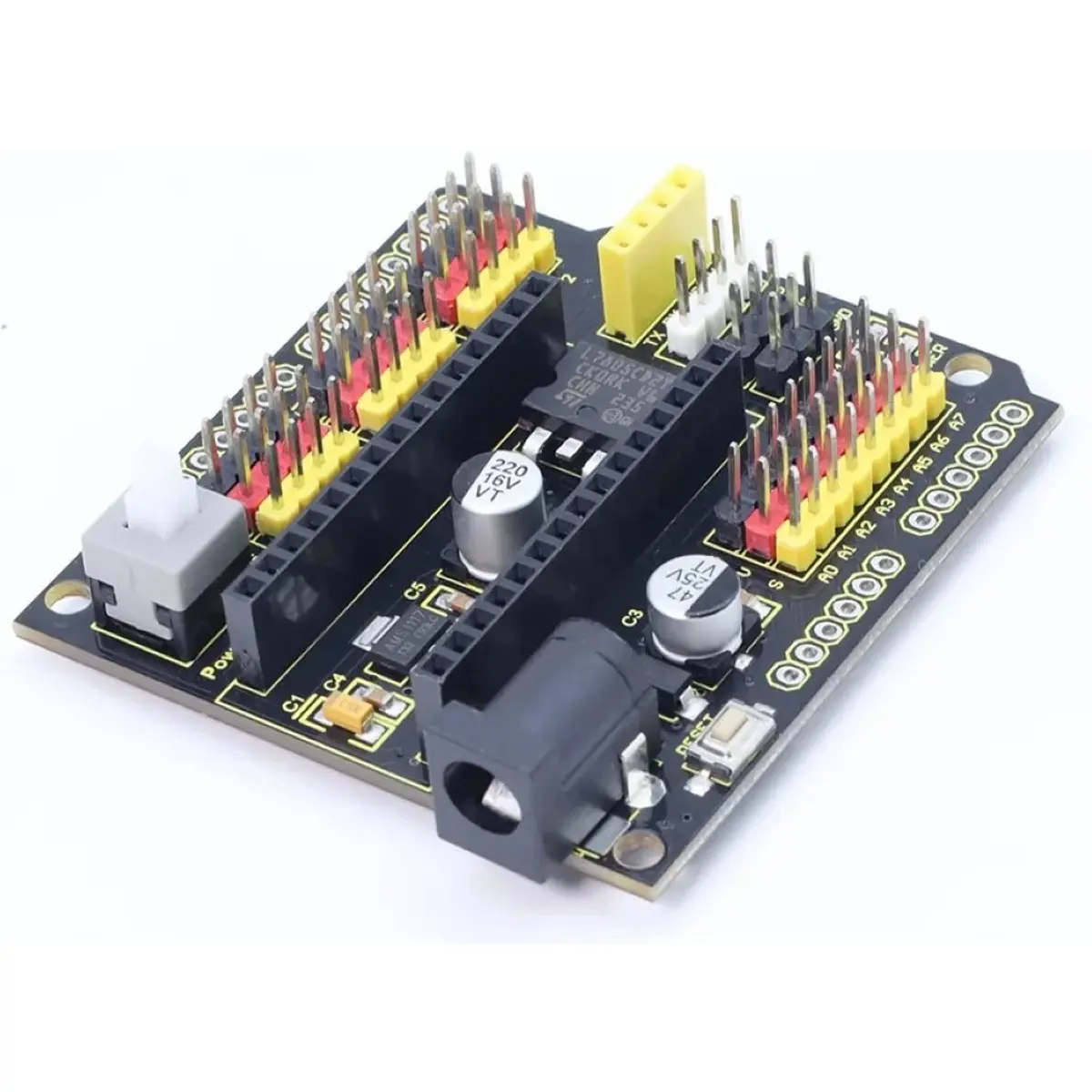

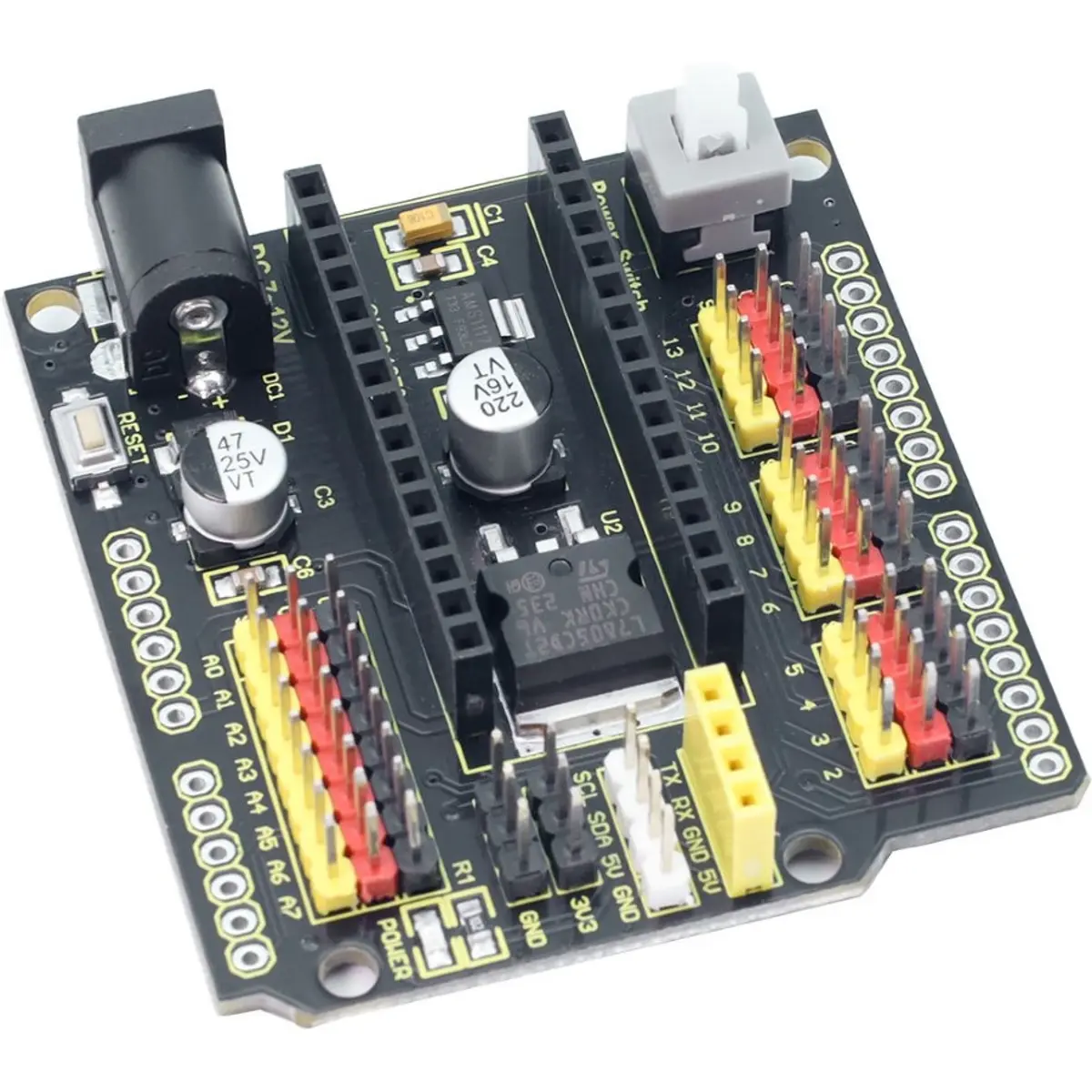

A KE0187 Keyes Nano Expansion Board é uma placa de expansão desenvolvida para simplificar a ligação de sensores, atuadores e módulos a um Arduino Nano. Ao replicar todas as portas do microcontrolador em conectores de 3 pinos (Sinal, VCC e GND), permite realizar ligações rápidas e organizadas, sem necessidade de breadboards ou cablagens complexas.
Esta placa inclui regulador de tensão integrado, conector de alimentação DC e diversas interfaces de comunicação, tornando-a uma solução prática para prototipagem, ensino de eletrónica e desenvolvimento rápido de projetos baseados em Arduino Nano 3.0 e Nano 4.0.
PRINCIPAIS CARACTERÍSTICAS
◆ Placa de expansão compatível com Arduino Nano 3.0 e Nano 4.0
◆ Conectores de 3 pinos (Sinal, VCC, GND) para ligação direta de sensores e módulos
◆ 12 portas digitais, incluindo 6 com capacidade de saída PWM
◆ 8 entradas analógicas facilmente acessíveis
◆ Interface I2C dedicada para ligação de periféricos compatíveis
◆ Interface serial (UART) para comunicação com outros dispositivos
◆ Regulador de tensão integrado L7805 com saída de até 1.5 A
◆ Alimentação externa através de conector DC (7–12 V)
◆ Interruptor de alimentação integrado
◆ Botão de reset acessível diretamente na placa
◆ Furos de montagem para instalação fixa em projetos
ESPECIFICAÇÕES
• Compatibilidade
- Arduino Nano 3.0
- Arduino Nano 4.0
• Alimentação
- Tensão de funcionamento: 5 V
- Tensão de entrada externa: DC 7–12 V
- Regulador de tensão: L7805
· Corrente máxima de saída: 1.5 A
- Potência máxima: 7 W
• Interfaces e portas
- Portas digitais: 12
· 6 com suporte PWM
- Entradas analógicas: 8
- Interface I2C
- Interface serial (UART)
- Interface 3.3 V
• Conectividade
- Passo dos conectores: 2.54 mm
- Conectores de 3 pinos: Sinal / VCC / GND
• Características físicas
- Dimensões: 60.8 × 53.5 × 17.7 mm
- Peso: aproximadamente 22.3 g
- Diâmetro dos furos de montagem: 3 mm
• Temperatura de funcionamento: -20 °C a 60 °C
NOTAS
• Esta placa não inclui o microcontrolador Arduino Nano, que deve ser adquirido separadamente.
• Os conectores de 3 pinos seguem a disposição padrão Sinal / VCC / GND, facilitando a ligação direta de sensores compatíveis com módulos tipo “servo”.
• A alimentação pode ser fornecida através do conector DC ou diretamente pelo Arduino Nano, desde que este consiga fornecer corrente suficiente para todo o circuito.
