O Arduino UNO Q redefine o conceito de Computador de Placa Única (SBC) Híbrido, ao combinar a flexibilidade de um microcontrolador com o poder de um processador que executa Linux® Debian. Com o desempenho do Qualcomm® Dragonwing™ QRB2210 e o controlo em tempo real do microcontrolador STM32U585, oferece uma plataforma híbrida ideal para aplicações avançadas em IoT, robótica, visão computacional e inteligência artificial.
Projetado para inovadores, criadores e desenvolvimento profissional, o UNO Q na variante de 4 GB permite executar aplicações Linux mais exigentes, múltiplos scripts Python®, modelos de IA e processos em simultâneo com maior fluidez. O armazenamento eMMC integrado de 32 GB oferece mais espaço para sistema operativo, aplicações, registo de dados e projetos locais, mantendo o formato compatível com shields e acessórios clássicos do ecossistema Arduino UNO.
PRINCIPAIS CARACTERÍSTICAS
◆ Arquitetura híbrida de alto desempenho: combina o processador quad-core Qualcomm® Dragonwing™ QRB2210 com o microcontrolador STM32U585 de baixo consumo.
◆ Variante profissional com mais memória e armazenamento: 4 GB de RAM LPDDR4X e 32 GB eMMC para maior capacidade de multitarefa, projetos Linux, IA e armazenamento local.
◆ Sistema operativo Linux Debian pré-instalado: executa aplicações em Python®, serviços Linux, modelos de IA e aplicações de visão computacional diretamente na placa.
◆ Integração com Arduino App Lab: ambiente unificado que combina sketches, scripts Python® e módulos de IA num só interface.
◆ Recomendada para utilização em modo SBC: a variante de 4 GB é especialmente indicada para utilização autónoma com monitor, teclado, rato e dongle USB-C com Power Delivery.
◆ Conectividade sem fios avançada: Wi-Fi® 5 de banda dupla (2,4/5 GHz) e Bluetooth® 5.1 com antenas integradas.
◆ Compatibilidade total com o ecossistema Arduino UNO: suporta shields Arduino UNO, carriers, módulos Qwiic e Modulino® sem necessidade de soldadura.
◆ Saída de vídeo e periféricos via USB-C: suporta DisplayPort Alt Mode, alimentação até 5 V / 3 A e ligação de teclado, rato, microfones, câmaras ou webcam UVC compatível.
◆ Preparado para visão computacional e IA: suporta câmaras USB compatíveis com UVC, interfaces MIPI e processamento local com CPU quad-core e GPU Adreno™.
◆ Matriz de LEDs 8×13 e LEDs RGB: visualização integrada de estados, animações de arranque e feedback do sistema.

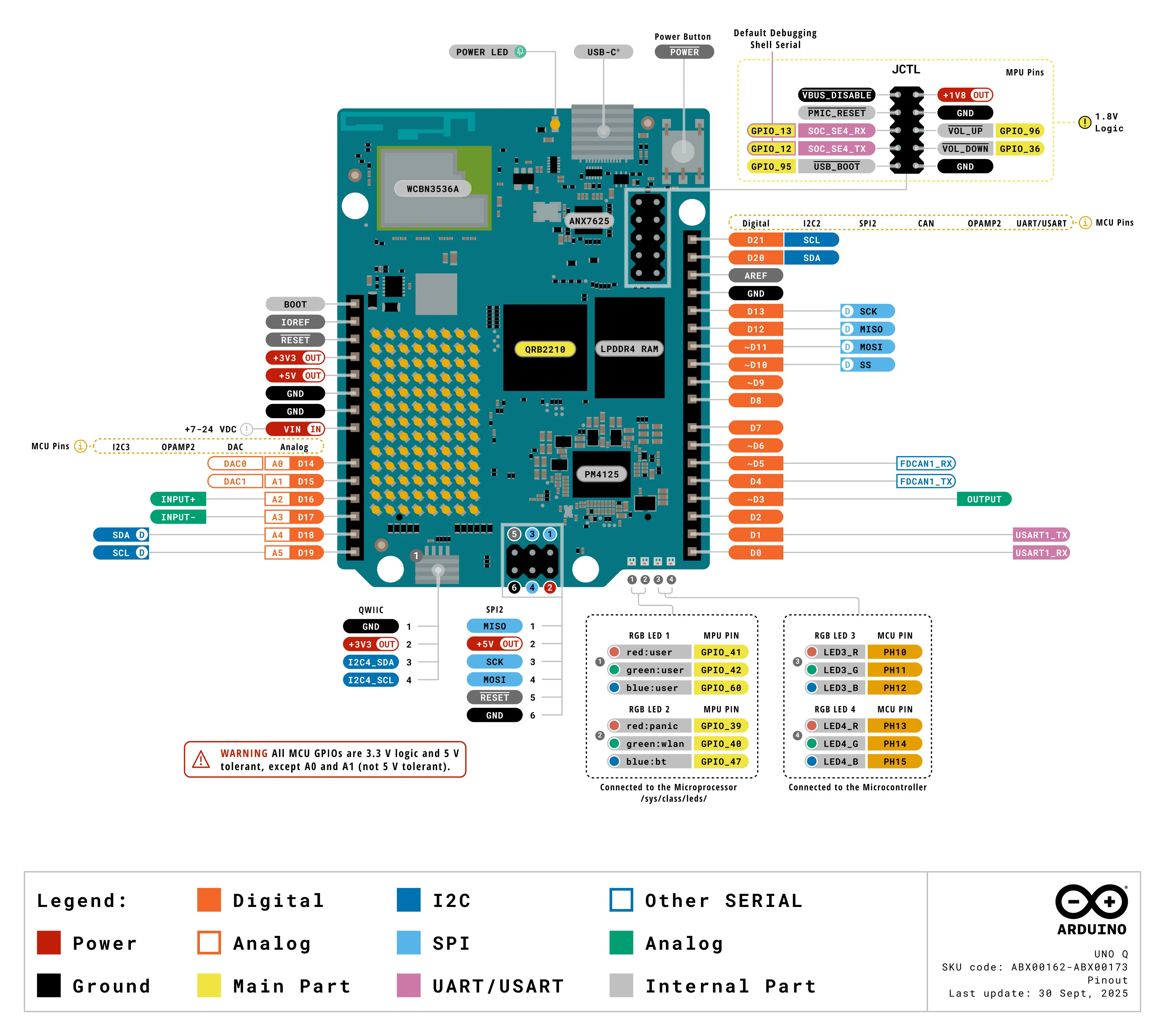

◆ Amplo conjunto de interfaces: I²C/I³C, SPI, UART, PWM, CAN, ADC, JTAG, GPIO e PSSI.
◆ Robusta e compacta: formato UNO (68,85 × 53,34 mm) com suporte a alimentação por USB-C ou entrada VIN de 7–24 V.
ESPECIFICAÇÕES

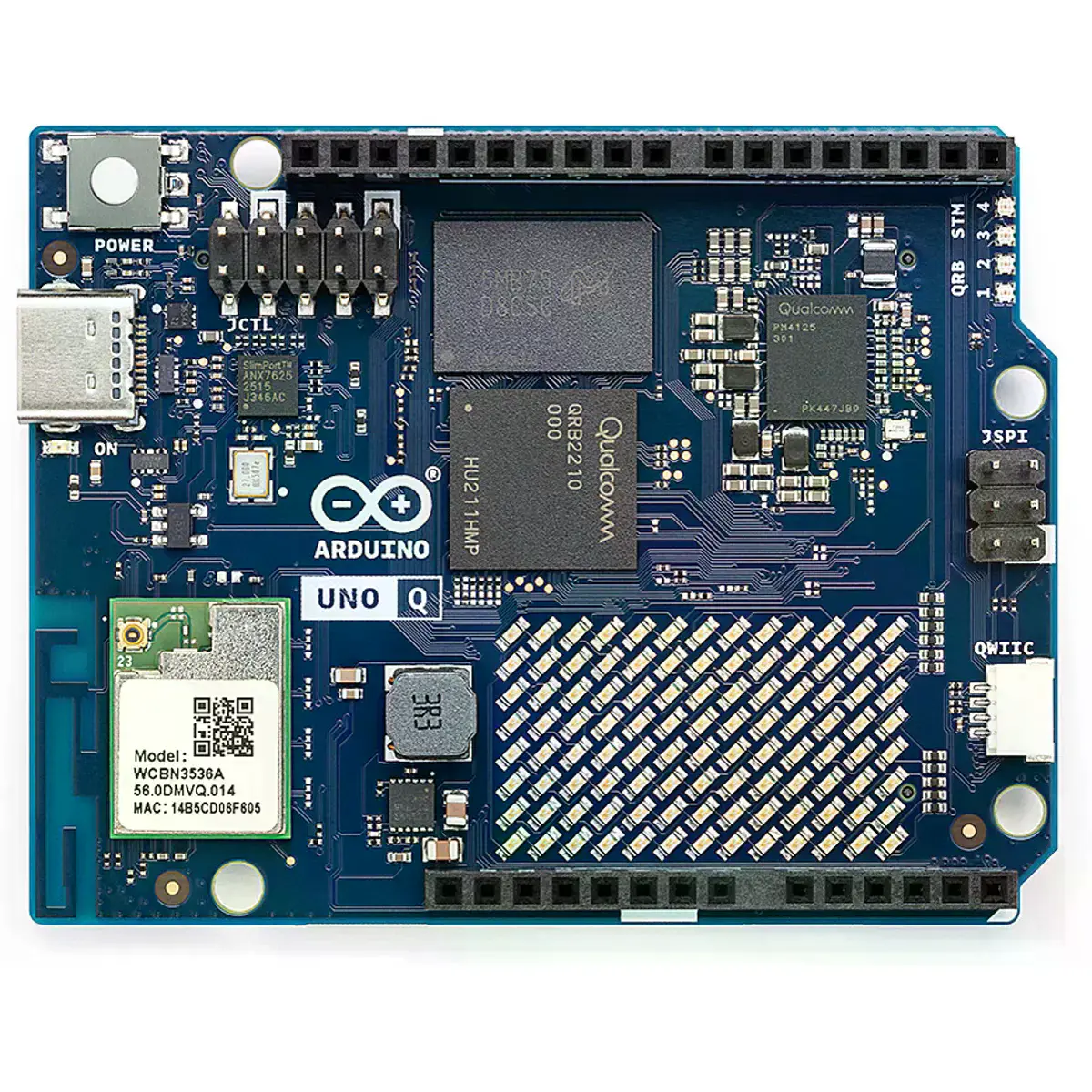

• Nome do produto: Arduino UNO Q 4GB
• Modelo: ABX00173 (4GB RAM, 32GB eMMC integrada)
• Processamento e Memória
- Microprocessador (MPU): Qualcomm® Dragonwing™ QRB2210
· CPU: Quad-core Arm® Cortex®-A53 @ 2,0 GHz
· GPU: Adreno™ 702 @ 845 MHz
· ISPs: 2× (13 MP + 13 MP) ou 25 MP @ 30 fps
· Sistema Operativo: Linux® Debian com suporte upstream
· Suporte para Docker e Docker Compose
- Microcontrolador (MCU): STMicroelectronics STM32U585 (Arm® Cortex®-M33 até 160 MHz)
· Memória Flash: 2 MB
· SRAM: 786 KB
· Sistema Operativo: Zephyr OS com Arduino Core
- Memória RAM: 4 GB LPDDR4X
- Armazenamento interno: 32 GB eMMC
• Conectividade
- Wi-Fi® 5 (802.11 a/b/g/n/ac) – dual-band 2,4/5 GHz
- Bluetooth® 5.1
- Porta USB-C 3.1 (5 V / 3 A) com funções de:
· Host/dispositivo
· DisplayPort Alt Mode
· Power Delivery
· Comutação de função USB e alimentação
• Interfaces e Expansões
- Conectores compatíveis com shields Arduino UNO (JDIGITAL, JANALOG)
- Interfaces: I²C/I³C, SPI, UART, PWM, CAN, PSSI, GPIO, JTAG e ADC
- Conector Qwiic (3,3 V) para módulos Modulino® e sensores externos

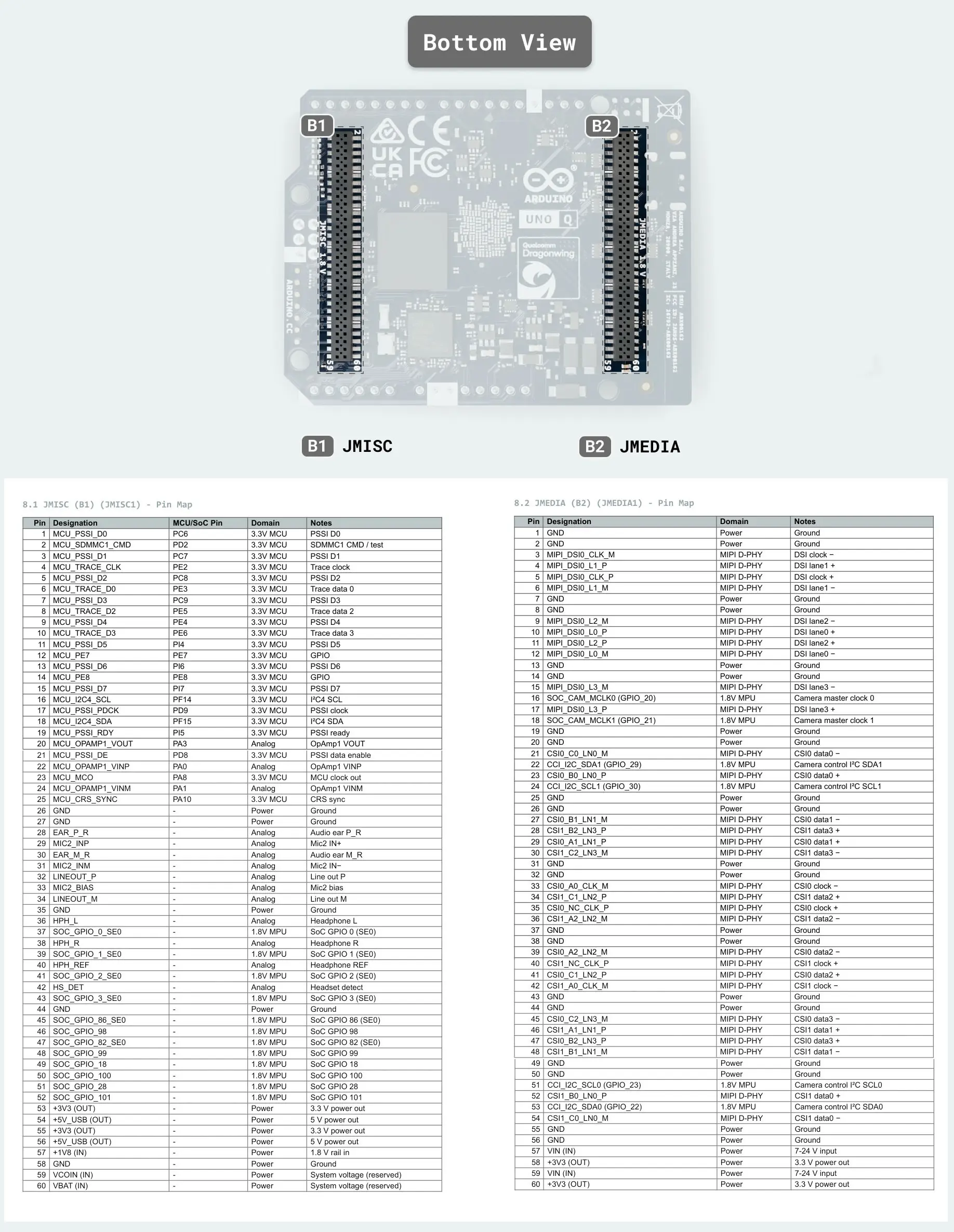

- Suporte para câmara e ecrã via MIPI-CSI-2 e MIPI-DSI
- Saída de vídeo através de USB-C com DisplayPort Alt Mode
- Áudio através do conector JMISC: entrada de microfone, saída de auscultadores e Line Out
• Entradas e Alimentação

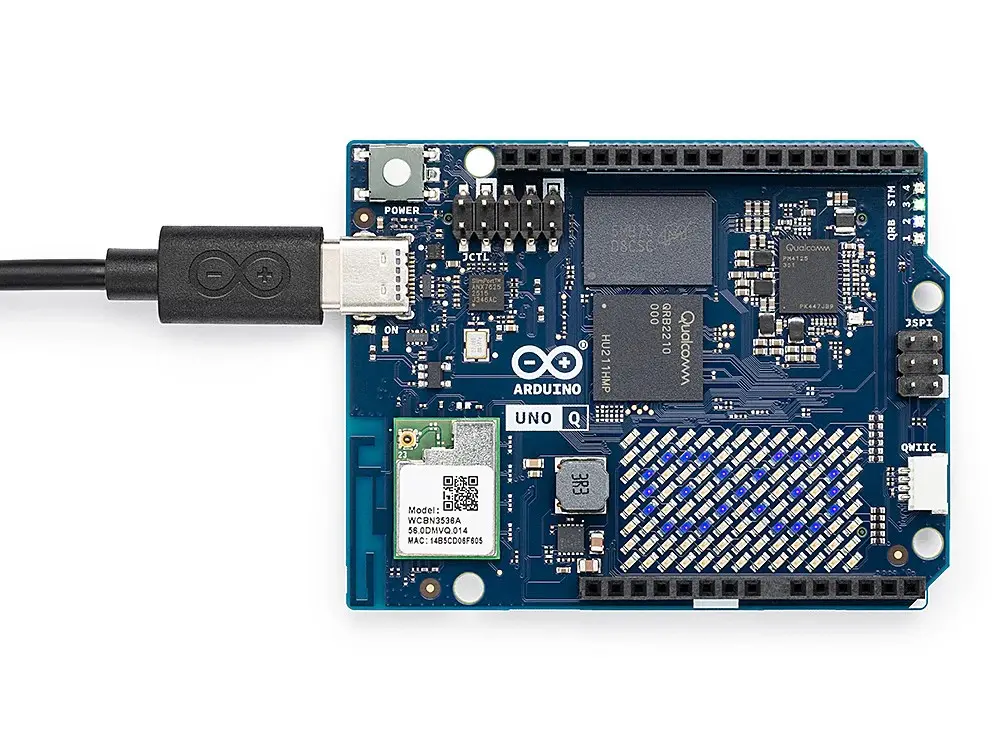

- Alimentação por USB-C (5 V / 3 A máx.) ou entrada VIN (7–24 V)
- Proteção contra polaridade inversa
- Linhas de alimentação internas: 5 V, 3,8 V, 3,3 V e 1,8 V
- Recomendado cabo/fonte USB-C de 5 V / 3 A para evitar quedas de tensão em picos de consumo
• Indicadores e Utilização
- 4 LEDs RGB controláveis pelo utilizador
- Matriz de LEDs azuis 8×13 (104 pixels)
- Botão de alimentação/reinício
- Reinício do sistema Linux através de pressão longa no botão de alimentação
• Dimensões

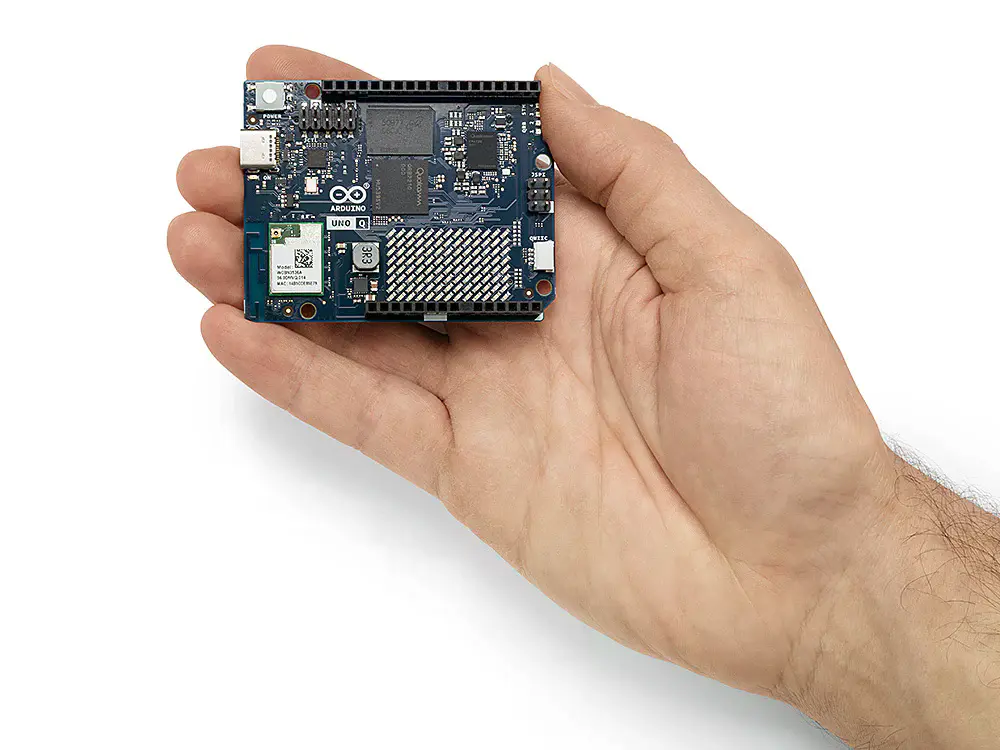

- 68,85 × 53,34 mm (formato UNO)
- Altura inferior a 2 mm no lado inferior para empilhamento em bases/carriers
• Sistemas Suportados pelo Arduino App Lab
- Windows® 10 ou superior (64-bit)
- macOS® 11 ou superior (64-bit)
- Linux® Ubuntu 22.04 ou superior / Debian Trixie (64-bit)

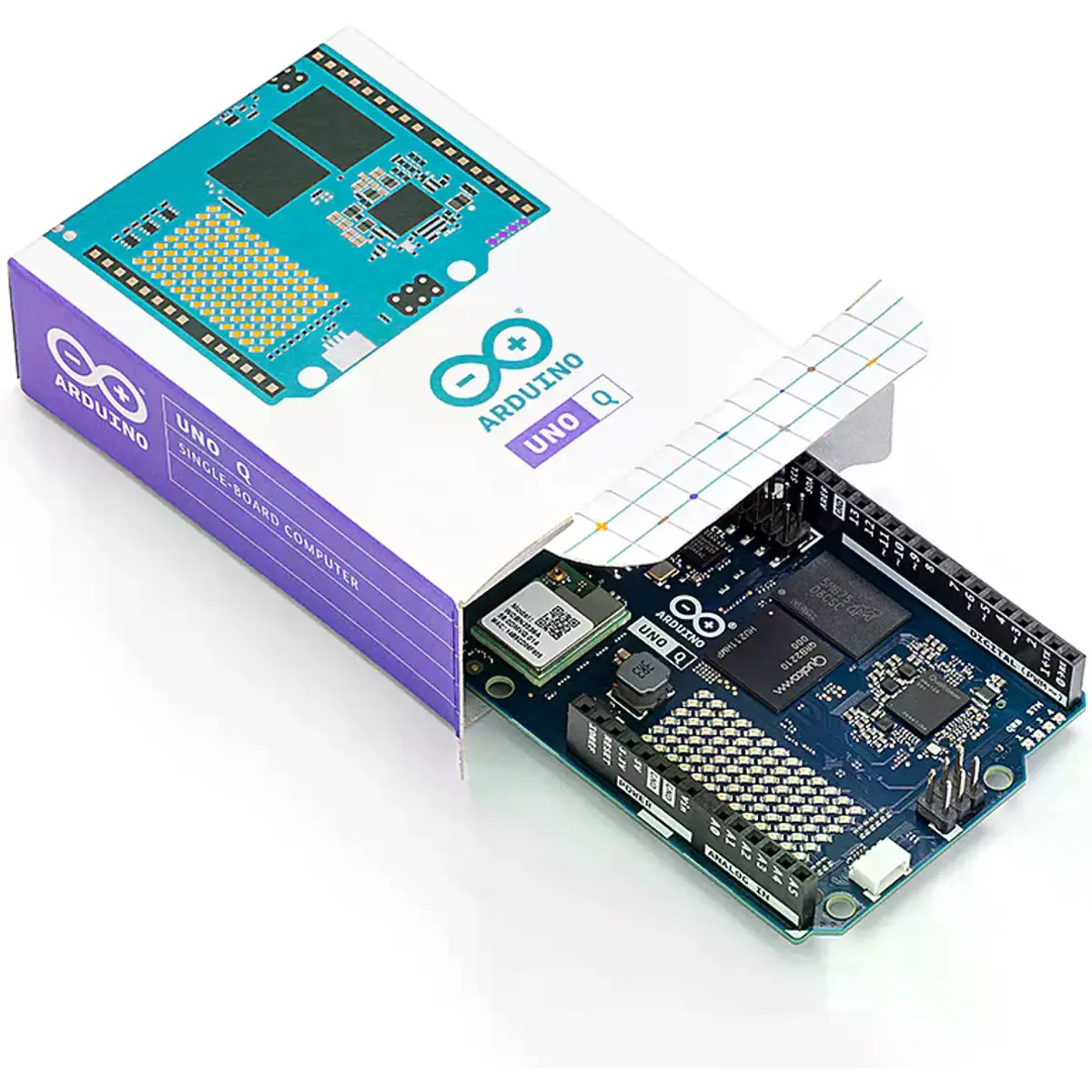

CONTEÚDO DA EMBALAGEM
• 1 × Placa Arduino UNO Q 4GB (ABX00173)
• 1 × Guia de iniciação rápida
• 1 × Informações de conformidade CE/FCC
NOTAS
◆ Recomenda-se utilizar um cabo USB-C de 5 V / 3 A de alta qualidade para garantir estabilidade em picos de consumo.

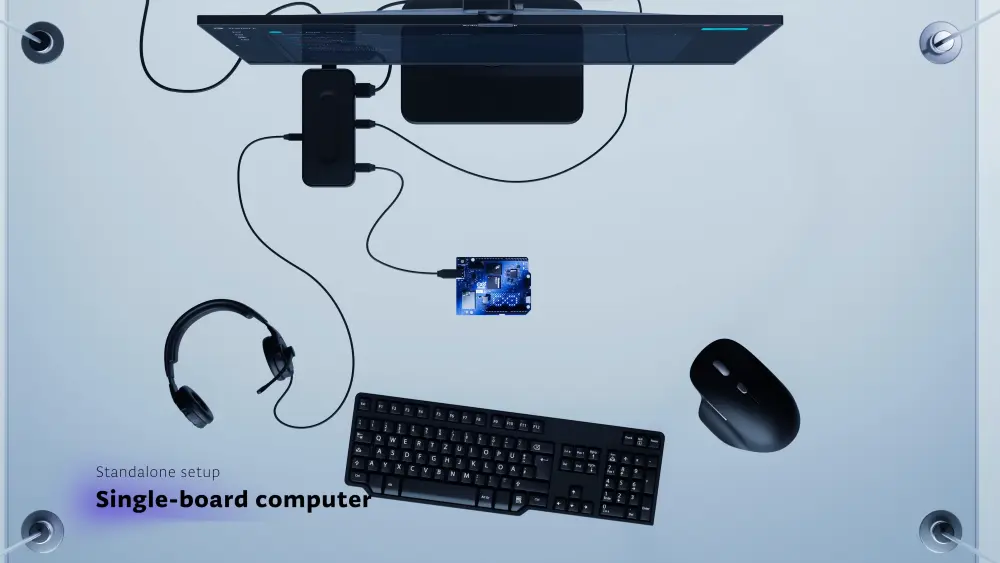

◆ Para utilização em modo Single Board Computer, recomenda-se um dongle USB-C com Power Delivery e suporte de vídeo, especialmente ao ligar monitor, teclado, rato e periféricos USB.
◆ Durante o arranque, o sistema Linux demora cerca de 20–30 segundos até à inicialização completa, indicada pela sequência da matriz de LEDs.
◆ A utilização de pinos de diferentes tensões (1,8 V e 3,3 V) deve respeitar os níveis lógicos correspondentes para evitar danos.
◆ Compatível com Arduino App Lab, Python®, sketches Arduino e aplicações híbridas que combinam Linux, microcontrolador e modelos de IA.
◆ Esta variante de 4 GB é a mais indicada para multitarefa, utilização autónoma em ambiente desktop, modelos de IA mais complexos e maior armazenamento local.
