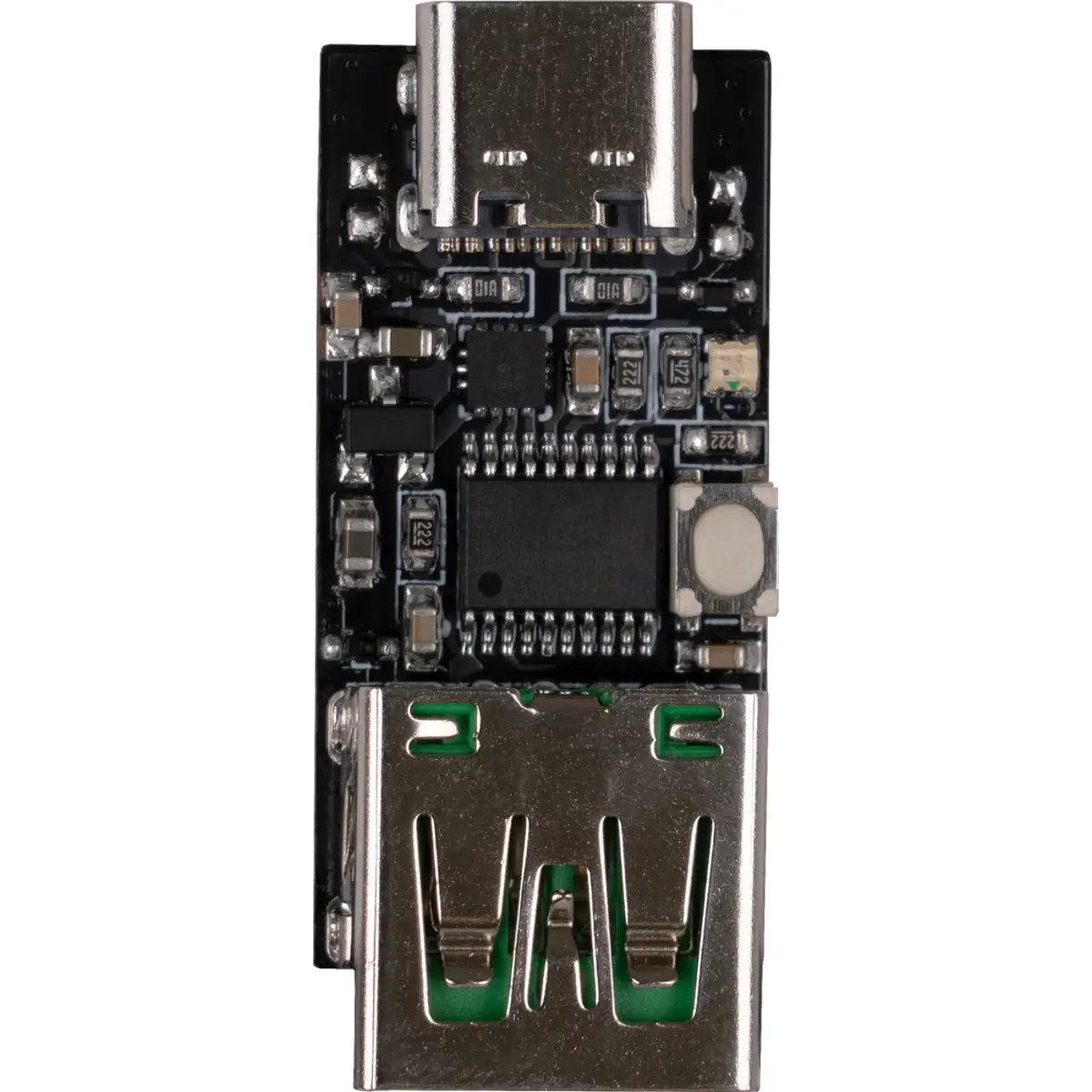

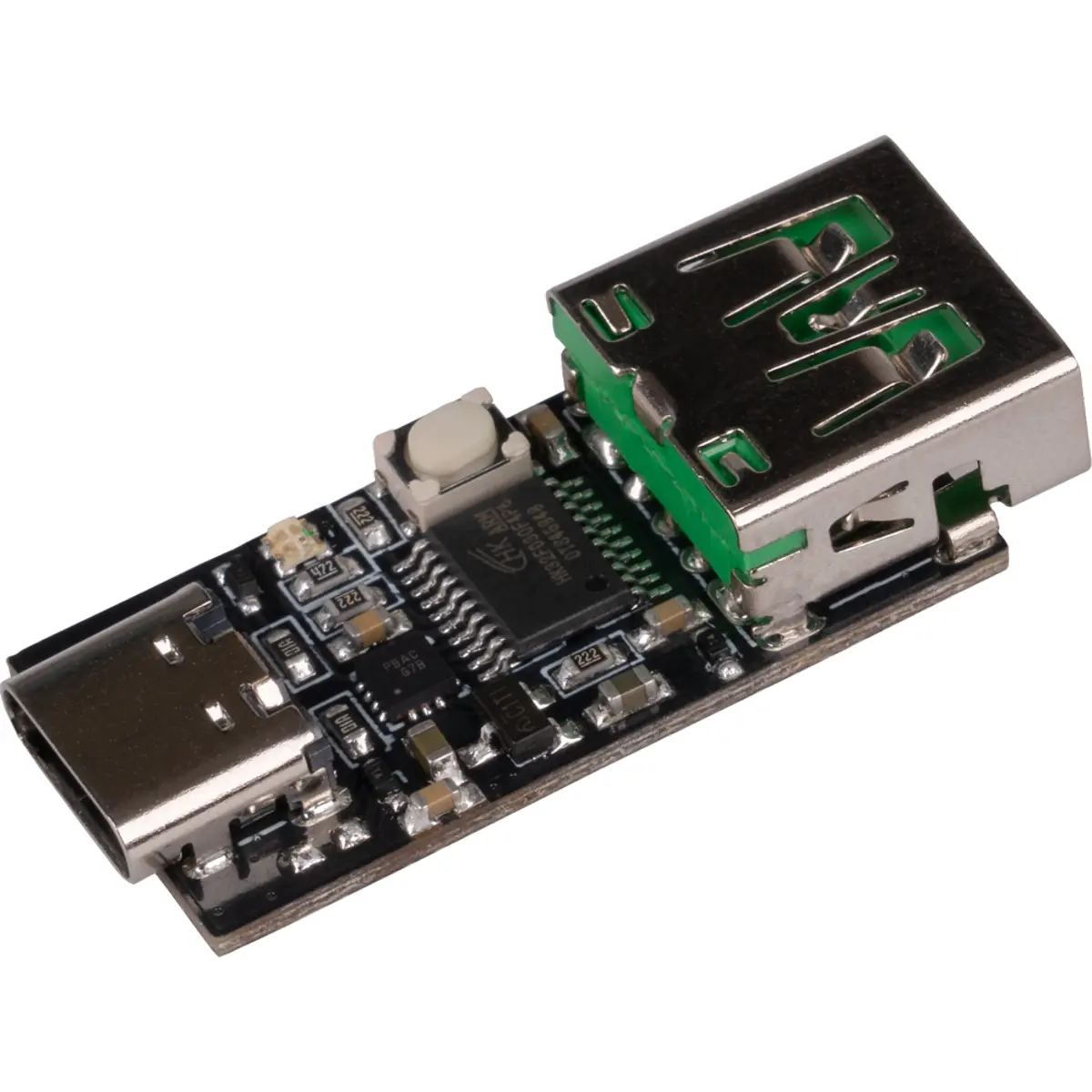

Este módulo USB-PD Trigger compacto permite negociar perfis de alimentação USB Power Delivery a partir de uma fonte USB-C compatível, disponibilizando tensões de saída fixas selecionáveis na sua saída USB-A. É indicado para aplicações técnicas e de desenvolvimento que requerem tensões superiores a 5 V diretamente numa interface USB.
A tensão de saída é selecionada através de um botão integrado, sendo o valor ativo indicado pela cor do LED RGB. O formato compacto e a elevada potência suportada tornam-no adequado para integração em projetos eletrónicos e ambientes de teste.
PRINCIPAIS CARACTERÍSTICAS
✅ Negociação de perfis USB Power Delivery (USB-PD)
✅ Tensões de saída fixas selecionáveis por botão integrado
✅ Indicação visual da tensão ativa através de LED RGB
✅ Potência de saída até 100 W
✅ Interface de entrada USB-C e saída USB-A
ESPECIFICAÇÕES
◾ Modelo: COM-ZY12PDN-USB
◾ Tensão de saída
- Valores disponíveis: 5 V, 9 V, 12 V, 15 V, 20 V
- Seleção manual através de botão integrado
◾ Corrente de saída: Máxima de 5 A
◾ Potência de saída: Máxima de 100 W
◾ Alimentação
- Fonte USB-C compatível com USB Power Delivery (não incluída)
- Até 20 V / 100 W
◾ Interface de entrada: USB-C
◾ Interface de saída: USB-A
◾ Indicação de estado: LED RGB com código de cores
◾ Dimensões: 35 × 15 × 10 mm
NOTAS
• Para funcionamento correto é obrigatória a utilização de uma fonte USB-C compatível com USB Power Delivery.
• Caso seja ligada uma fonte USB convencional de 5 V sem suporte USB-PD, o LED indica a ausência de compatibilidade após alguns segundos.
• É possível definir uma tensão de arranque predefinida através de uma sequência específica com o botão durante a alimentação inicial.
⚠ ATENÇÃO ⚠
• A saída USB-A disponibiliza diretamente a tensão selecionada (até 20 V), sem qualquer mecanismo de negociação com o dispositivo ligado.
• A ligação de dispositivos USB concebidos apenas para funcionamento a 5 V pode causar danos permanentes.
• Este módulo deve ser utilizado exclusivamente por utilizadores com conhecimentos técnicos adequados e apenas com equipamentos preparados para a tensão selecionada.
Utilização
Ligue o módulo USB-PD Trigger a uma fonte de alimentação compatível com USB Power Delivery (USB-PD) utilizando o conetor USB-C.
Estes módulos disponibilizam vários modos de tensão, indicados pelo LED. O modo pode ser alterado premindo o botão do módulo.
Modos de tensão e indicação por LED
Cor do LED |
Modo de tensão |
|---|
Vermelho |
5 V |
Amarelo |
9 V |
Verde |
12 V |
Ciano (azul-claro) |
15 V |
Azul |
20 V |
Roxo |
Tensão máxima possível (consoante a fonte USB-PD) |
Branco |
Percorre todos os modos (um por segundo) |
Definir um modo como predefinição (tensão de arranque)
Ligue o módulo à fonte de alimentação enquanto mantendo o botão premido.
O LED começará a piscar alternando várias cores.
Selecione o modo/tensão pretendido usando o botão.
Prima e mantenha o botão premido para confirmar a seleção.
Desligue o módulo da fonte de alimentação e volte a ligá-lo.
O módulo inicia diretamente no modo configurado.
Indicação de fonte não compatível com USB-PD
Se o módulo for ligado a uma fonte USB convencional de 5 V sem suporte USB Power Delivery,
o LED pisca a azul ao fim de aproximadamente 4 segundos,
indicando a ausência de compatibilidade com USB-PD.
