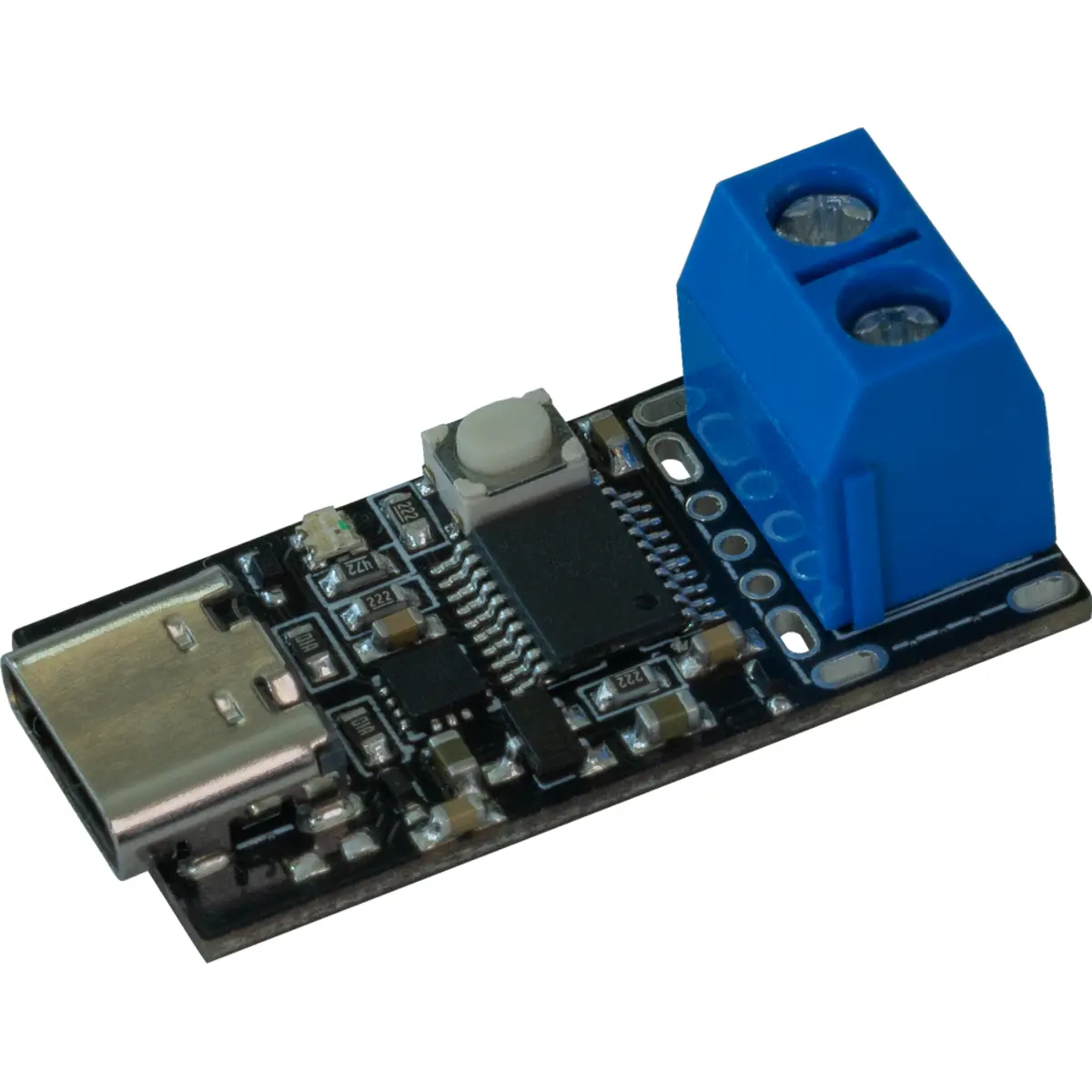

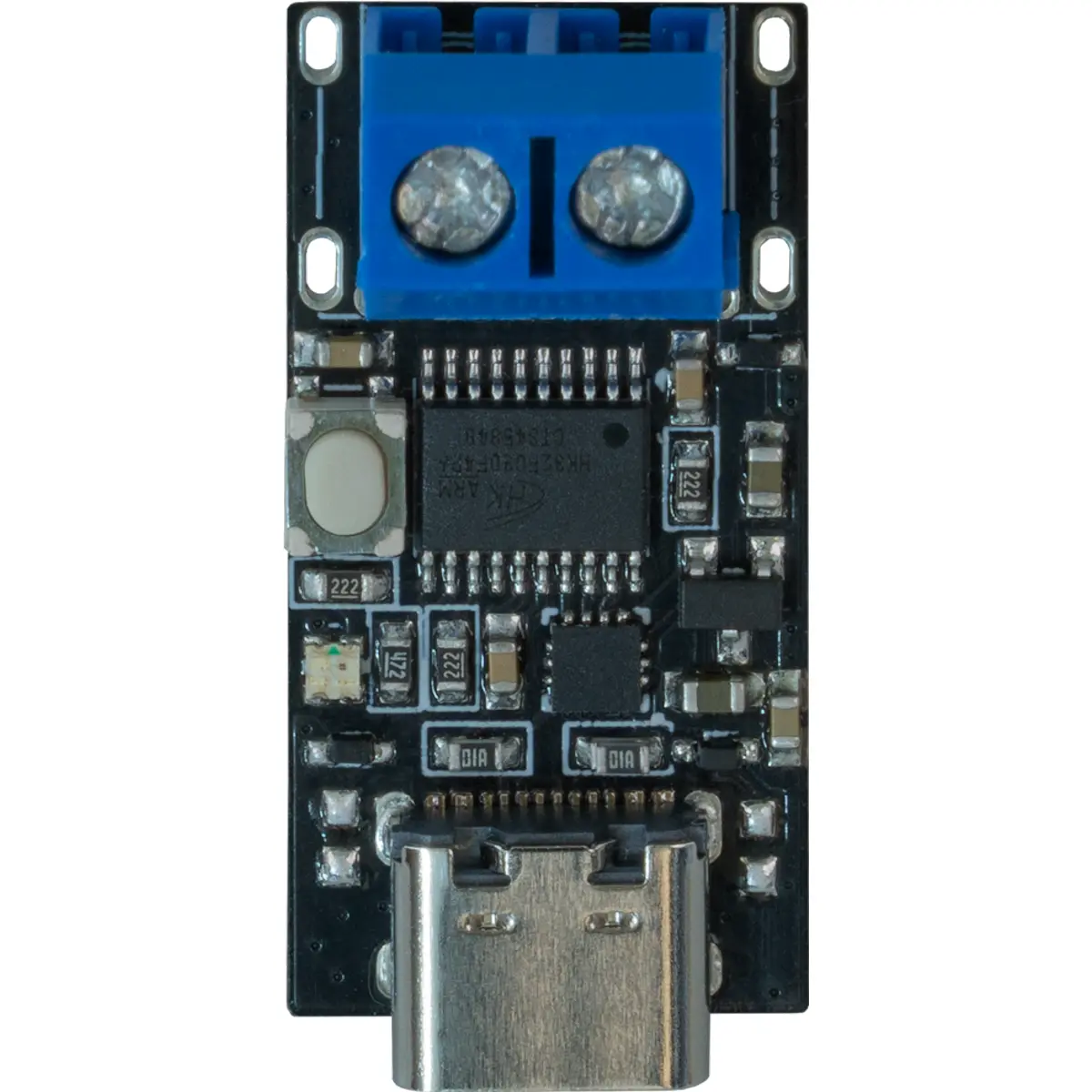

Este módulo USB-PD Trigger permite negociar perfiles de alimentación USB Power Delivery a partir de una fuente USB-C compatible, proporcionando tensiones de salida fijas seleccionables. La salida por bornes de tornillo lo hace especialmente adecuado para conexiones seguras en prototipos, cuadros técnicos o aplicaciones industriales.
La selección de la tensión se realiza mediante un botón integrado, con indicación inmediata del valor activo mediante LED RGB. El diseño compacto facilita la integración en sistemas técnicos que requieren una conexión eléctrica robusta y fiable.
PRINCIPALES CARACTERÍSTICAS
✅ Negociación de perfiles USB Power Delivery (USB-PD)
✅ Tensiones de salida fijas seleccionables mediante botón integrado
✅ Indicación visual de la tensión activa mediante LED RGB
✅ Potencia de salida de hasta 100 W
✅ Salida por bornes de tornillo para una conexión segura
ESPECIFICACIONES
◾ Modelo: COM-ZY12PDN-ST
◾ Tensión de salida
- Valores disponibles: 5 V, 9 V, 12 V, 15 V, 20 V
- Selección manual mediante botón integrado
◾ Corriente de salida: Máxima de 5 A
◾ Potencia de salida: Máxima de 100 W
◾ Alimentación
- Fuente USB-C compatible con USB Power Delivery (no incluida)
- Hasta 20 V / 100 W
◾ Interfaz de entrada: USB-C
◾ Interfaz de salida: Bornes de tornillo (2 polos)
◾ Indicación de estado: LED RGB con código de colores
◾ Dimensiones: 31,5 × 15 × 14 mm
NOTAS
• Es obligatoria la utilización de una fuente USB-C compatible con USB Power Delivery para proporcionar tensiones superiores a 5 V.
• Se recomienda el uso de cables con una sección adecuada para la corriente máxima admitida.
• Si se conecta una fuente USB no compatible con USB-PD, el LED indica la ausencia de soporte tras algunos segundos.
Utilización
Conecte el módulo USB-PD Trigger a una fuente de alimentación compatible con USB Power Delivery (USB-PD) utilizando el conector USB-C.
Estos módulos proporcionan varios modos de tensión, indicados por el LED. El modo puede cambiarse pulsando el botón del módulo.
Modos de tensión e indicación por LED
| Color del LED |
Modo de tensión |
| Rojo |
5 V |
| Amarillo |
9 V |
| Verde |
12 V |
| Cian (azul claro) |
15 V |
| Azul |
20 V |
| Morado |
Tensión máxima posible (según la fuente USB-PD) |
| Blanco |
Recorre todos los modos (uno por segundo) |
Definir un modo como preajuste (tensión de arranque)
-
Conecte el módulo a la fuente de alimentación manteniendo pulsado el botón.
El LED empezará a parpadear alternando varios colores.
-
Seleccione el modo/tensión deseado usando el botón.
-
Pulse y mantenga pulsado el botón para confirmar la selección.
-
Desconecte el módulo de la fuente de alimentación y vuelva a conectarlo.
El módulo inicia directamente en el modo configurado.
Indicación de fuente no compatible con USB-PD
Si el módulo se conecta a una fuente USB convencional de 5 V sin soporte USB Power Delivery,
el LED parpadea a azul al cabo de aproximadamente 4 segundos,
indicando la ausencia de compatibilidad con USB-PD.
