JOY-IT COM-ZY12PDN - Módulo USB-C PD Trigger 5V/9V/12V/15V/20V | 5A | 100W (Pads p/ soldar)

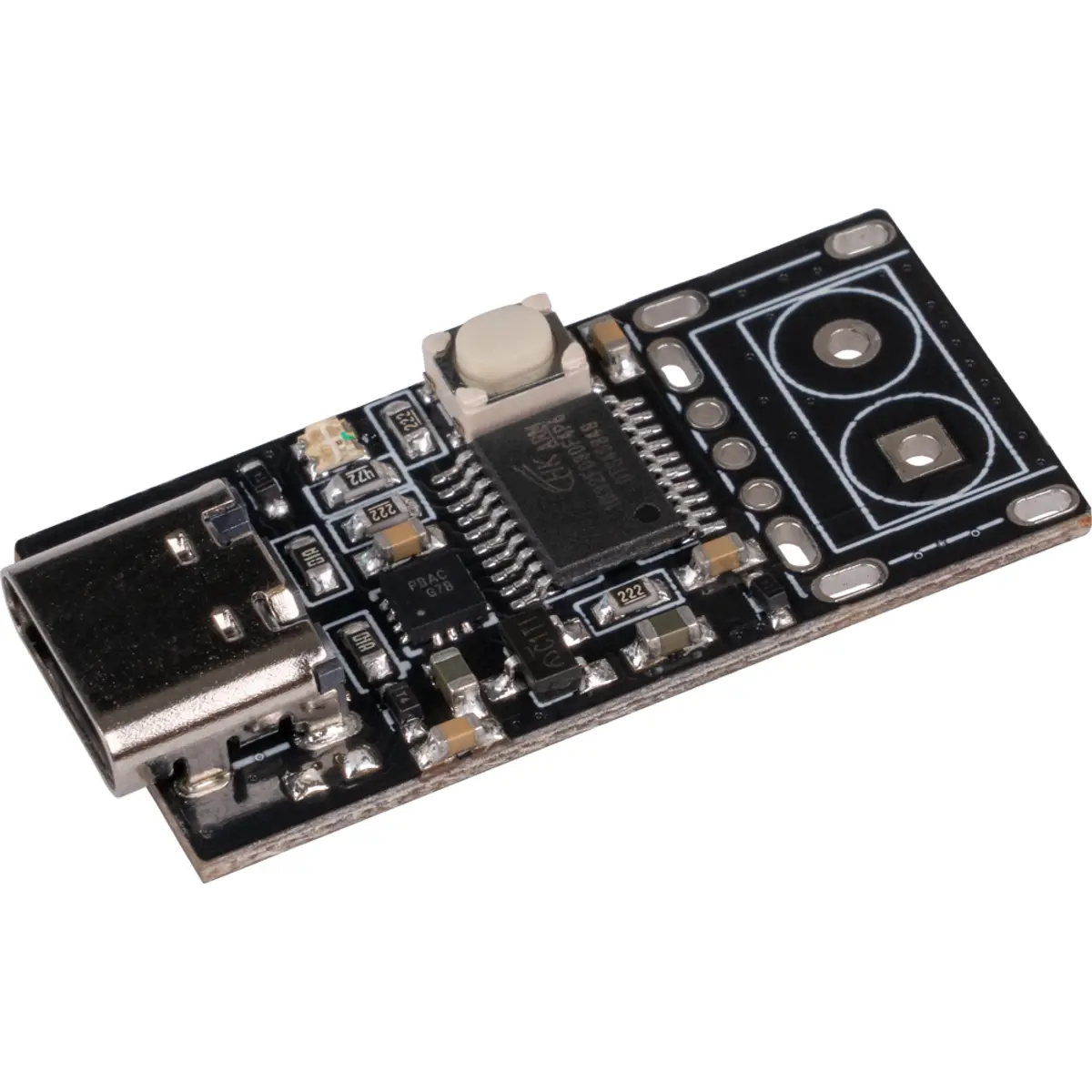

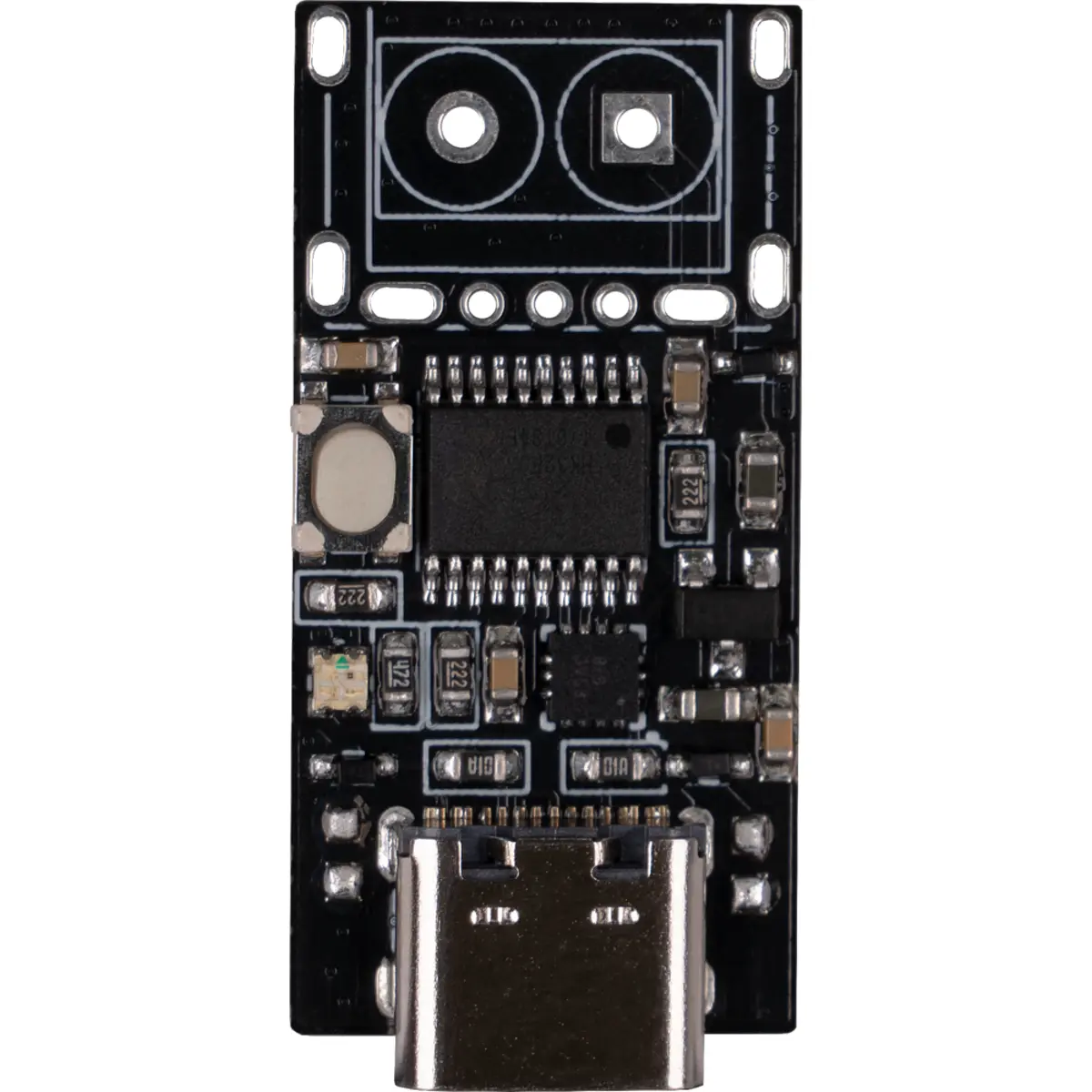

Este módulo USB-PD Trigger compacto permite negociar perfis de alimentação USB Power Delivery a partir de uma fonte USB-C compatível, disponibilizando tensões de saída fixas selecionáveis. É uma solução prática para alimentar equipamentos e projetos eletrónicos que requerem tensões superiores a 5 V, com elevada flexibilidade de integração.

A seleção da tensão de saída é efetuada através de um botão integrado, estando o valor ativo identificado pela cor do LED RGB incorporado. O formato extremamente compacto e as ilhas de soldadura permitem uma integração direta em aplicações técnicas personalizadas.

PRINCIPAIS CARACTERÍSTICAS
✅ Negociação de perfis USB Power Delivery a partir de uma fonte USB-C compatível
✅ Tensões de saída fixas selecionáveis através de botão integrado
✅ Indicação visual da tensão ativa por LED RGB
✅ Potência de saída até 100 W
✅ Interface de saída flexível para integração direta

ESPECIFICAÇÕES
◾ Modelo: COM-ZY12PDN
◾ Tensão de saída
  - Valores disponíveis: 5 V, 9 V, 12 V, 15 V, 20 V
  - Seleção manual através de botão integrado
◾ Corrente de saída: Máxima de 5 A
◾ Potência de saída: Máxima de 100 W
◾ Alimentação
  - Fonte USB-C compatível com USB Power Delivery (não incluída)
  - Até 20 V / 100 W
◾ Interface de entrada: USB-C
◾ Interface de saída: Ilhas de soldadura (Pads)
◾ Indicação de estado: LED RGB com código de cores
◾ Dimensões: 31 × 15 × 4 mm

NOTAS
• Para obter tensões superiores a 5 V é obrigatória a utilização de uma fonte USB-C compatível com USB Power Delivery.
• Recomenda-se a utilização de cabos e ligações com secção adequada à corrente máxima.
• É possível definir uma tensão de arranque predefinida, que será automaticamente selecionada após nova ligação à alimentação.

Utilização

Ligue o módulo USB-PD Trigger a uma fonte de alimentação compatível com USB Power Delivery (USB-PD) utilizando o conetor USB-C. Estes módulos disponibilizam vários modos de tensão, indicados pelo LED. O modo pode ser alterado premindo o botão do módulo.

Modos de tensão e indicação por LED

Cor do LED	Modo de tensão
Vermelho	5 V
Amarelo	9 V
Verde	12 V
Ciano (azul-claro)	15 V
Azul	20 V
Roxo	Tensão máxima possível (consoante a fonte USB-PD)
Branco	Percorre todos os modos (um por segundo)

Definir um modo como predefinição (tensão de arranque)

1. Ligue o módulo à fonte de alimentação enquanto mantendo o botão premido. O LED começará a piscar alternando várias cores.
2. Selecione o modo/tensão pretendido usando o botão.
3. Prima e mantenha o botão premido para confirmar a seleção.
4. Desligue o módulo da fonte de alimentação e volte a ligá-lo. O módulo inicia diretamente no modo configurado.

Indicação de fonte não compatível com USB-PD

Se o módulo for ligado a uma fonte USB convencional de 5 V sem suporte USB Power Delivery, o LED pisca a azul ao fim de aproximadamente 4 segundos, indicando a ausência de compatibilidade com USB-PD.
