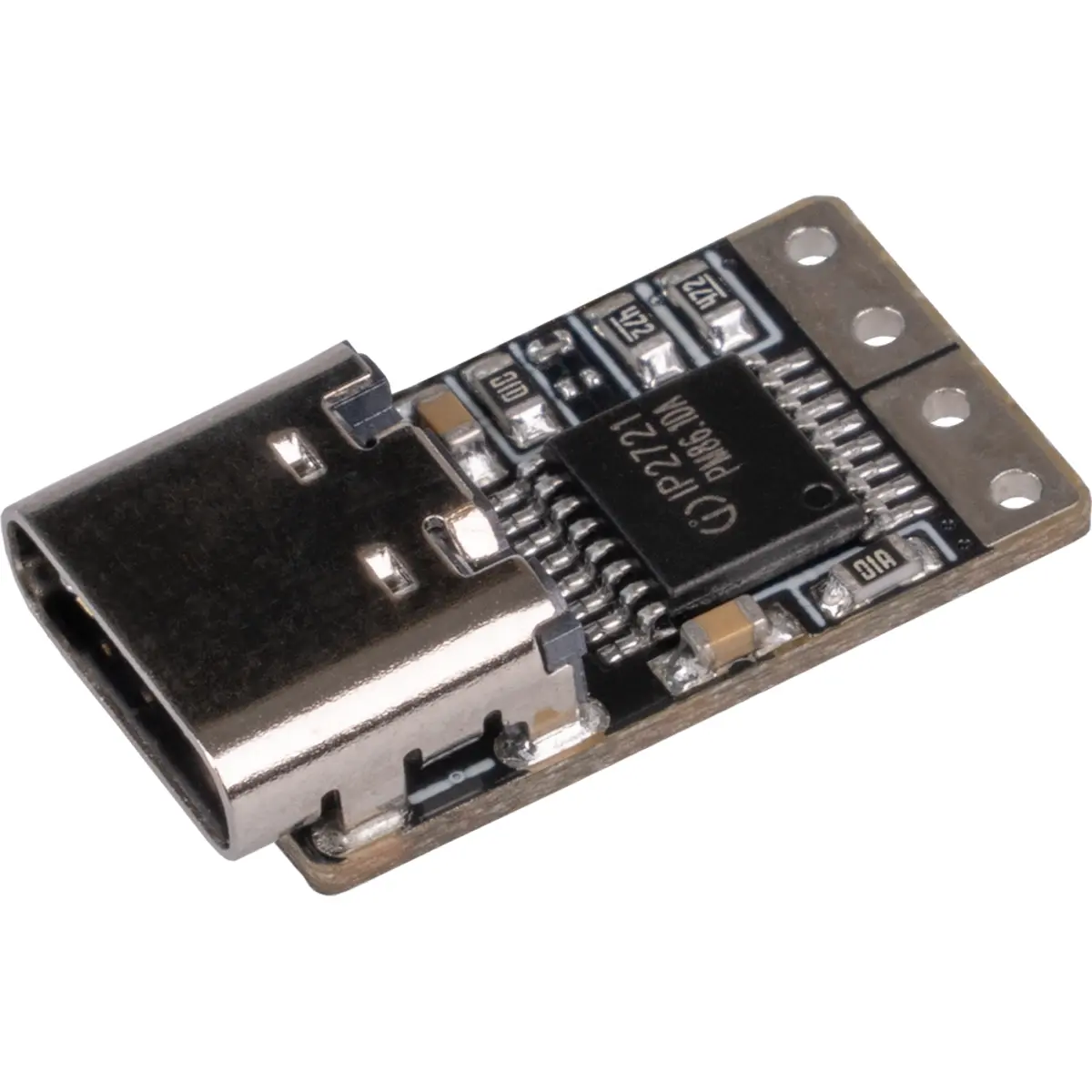

JOY-IT COM-ZYPDS-02 - Módulo USB-C PD Trigger para Alimentação 5V/9V/12V | 5A | 60W

O ZYPDS-02 é um módulo USB-C USB Power Delivery (PD) extremamente compacto, concebido para solicitar tensões de saída fixas diretamente a partir de fontes de alimentação USB-C compatíveis. Baseado exclusivamente em hardware, permite obter níveis de tensão bem definidos sem necessidade de microcontroladores, firmware ou configuração por software, sendo ideal para ambientes de desenvolvimento, ensaio e laboratório.

Por defeito, o módulo solicita 5 V à fonte PD ligada, podendo ser configurado de forma "permanente" para 9 V ou 12 V através da remoção seletiva de resistências na placa. Esta abordagem garante uma solução robusta e estável para aplicações que exigem uma tensão fixa e fiável, como alimentação de placas de desenvolvimento, computadores de placa única, sensores ou dispositivos que não suportam comunicação USB-PD nativa.

PRINCIPAIS CARACTERÍSTICAS
◆ Módulo USB-C PD trigger compacto para seleção de tensão fixa
◆ Compatível com USB Power Delivery 2.0 e 3.0
◆ Seleção de tensão por hardware, sem necessidade de software
◆ Configuração permanente de 5 V, 9 V ou 12 V por modificação de resistências
◆ Ideal para desenvolvimento, testes, protótipos e aplicações laboratoriais
◆ Saída direta por ilhas de soldadura para fácil integração em projetos

ESPECIFICAÇÕES
• Protocolos suportados
  - USB Power Delivery 2.0
  - USB Power Delivery 3.0
• Tensão de saída (selecionável)
  - 5 V (predefinição)
  - 9 V
  - 12 V
• Corrente de saída: Até 5 A (máx.)
• Potência de saída: Até 60 W (máx.)
• Interface de entrada: USB-C
• Interface de saída: Pads para soldar fios
• Seleção da tensão de saída
  - Por remoção/dessoldagem de uma ou duas resistências
• Dimensões: 19 × 10 × 5 mm
• Peso: Aproximadamente 2 g

NOTAS
◆ Requer uma fonte de alimentação USB-C compatível com USB Power Delivery que suporte explicitamente a tensão selecionada.
◆ O módulo não funciona como conversor de tensão; apenas solicita a tensão pretendida à fonte PD.
◆ Não suporta modos de 15 V ou 20 V; para essas tensões deve ser utilizado um outro modelo.

⫸ Informação adicional (no site da Joy-IT)

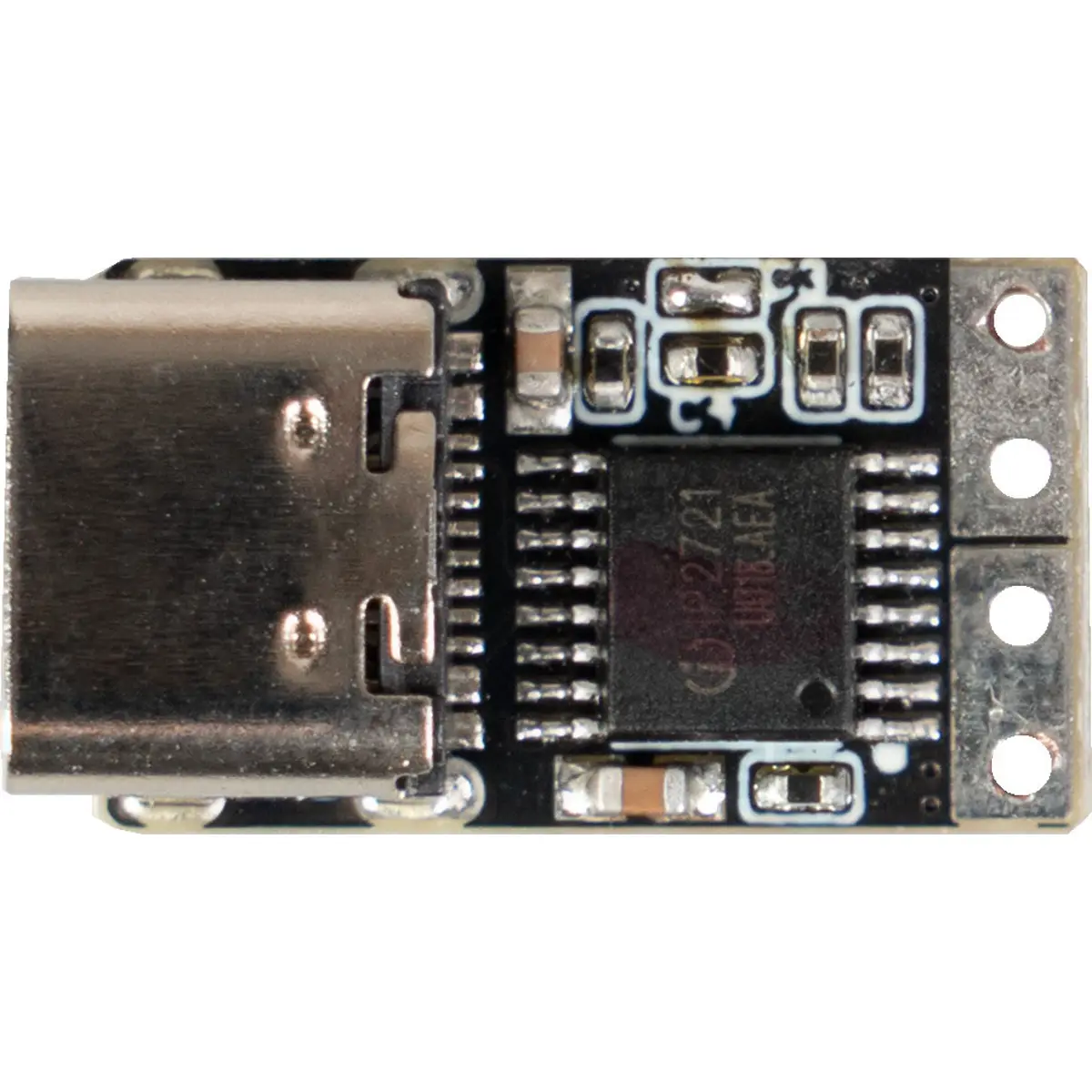

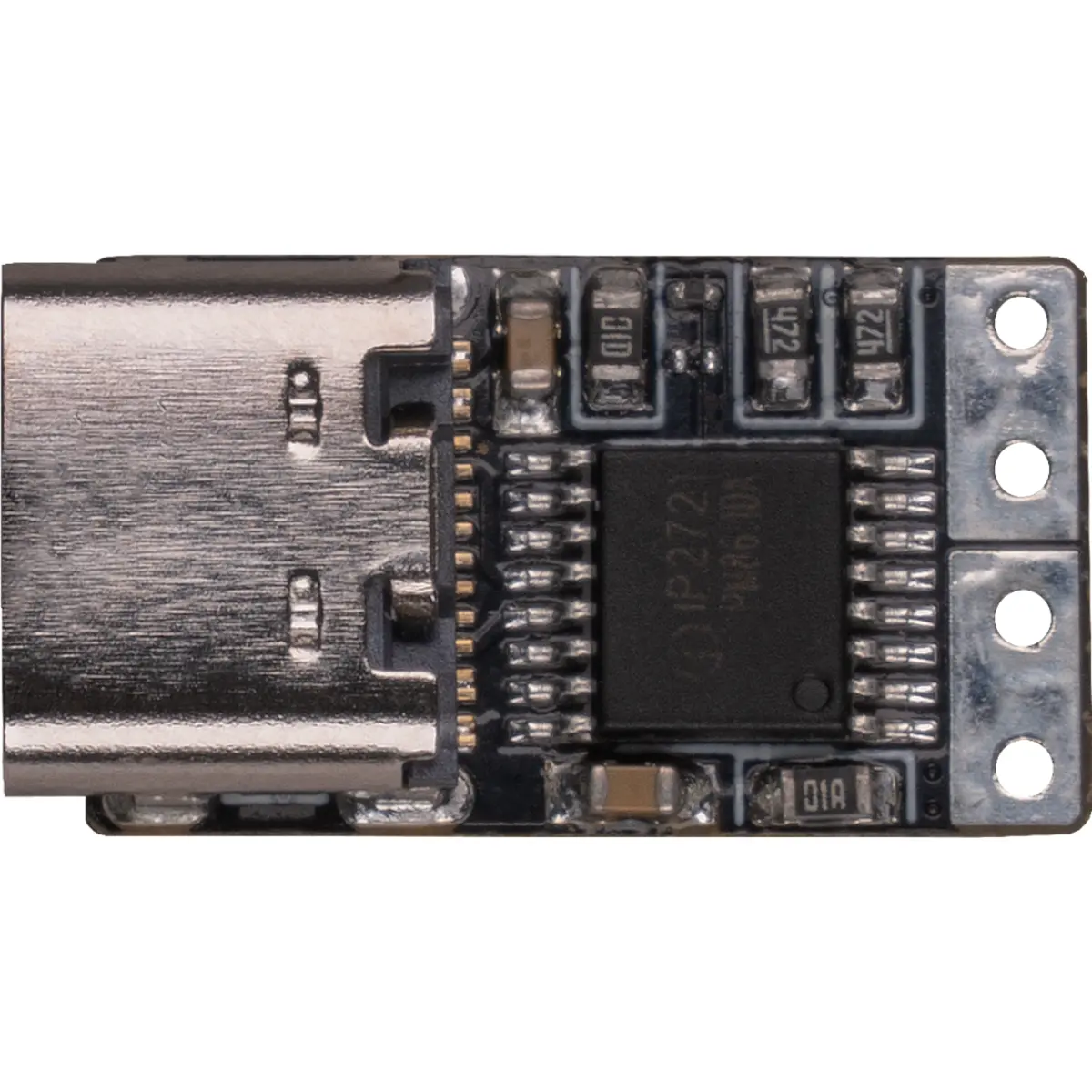

Existem duas versões de layout de placa diferentes para este módulo. Compare o layout do seu módulo com as imagens abaixo para identificar corretamente quais as modificações necessárias de forma a obter a tensão de saída pretendida.
