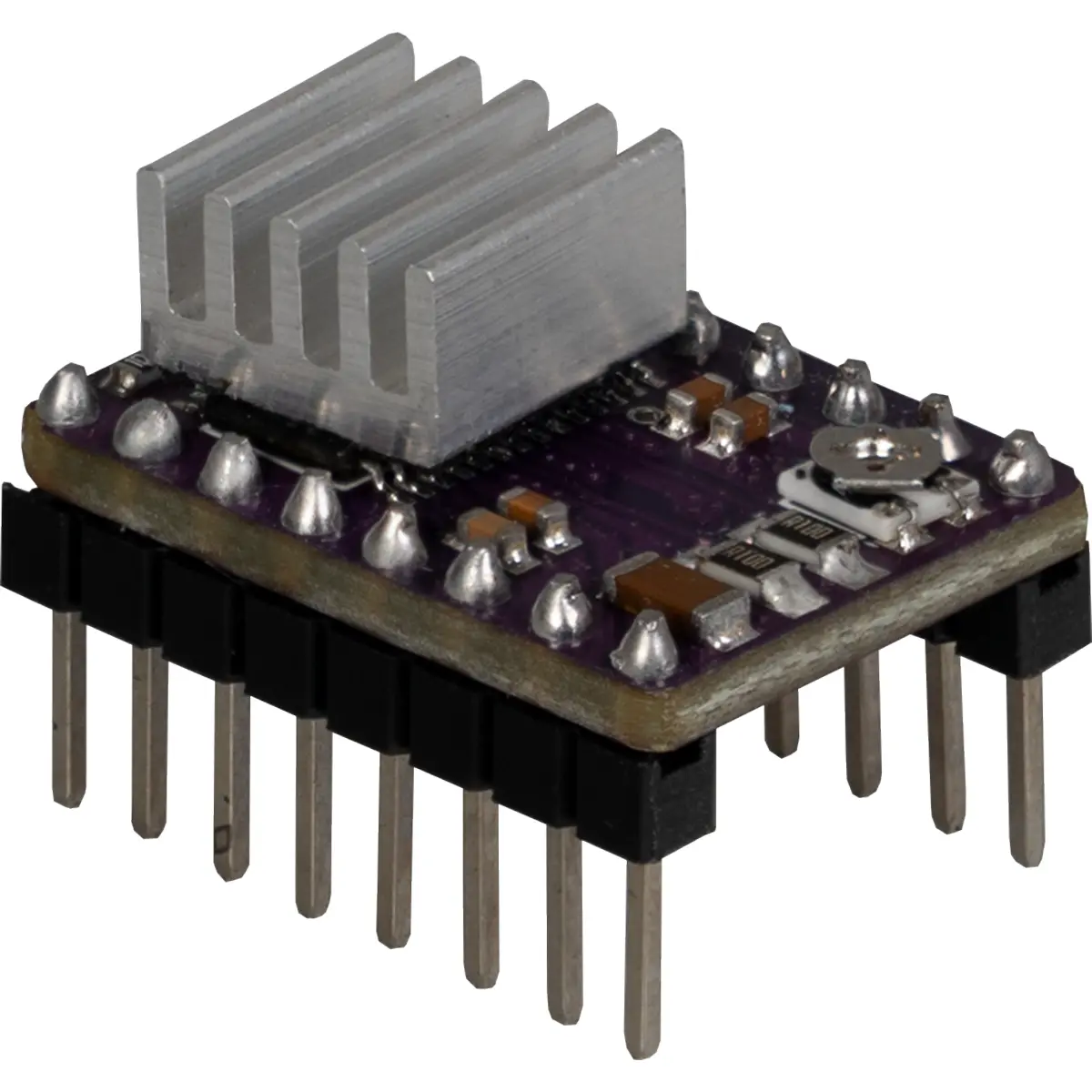

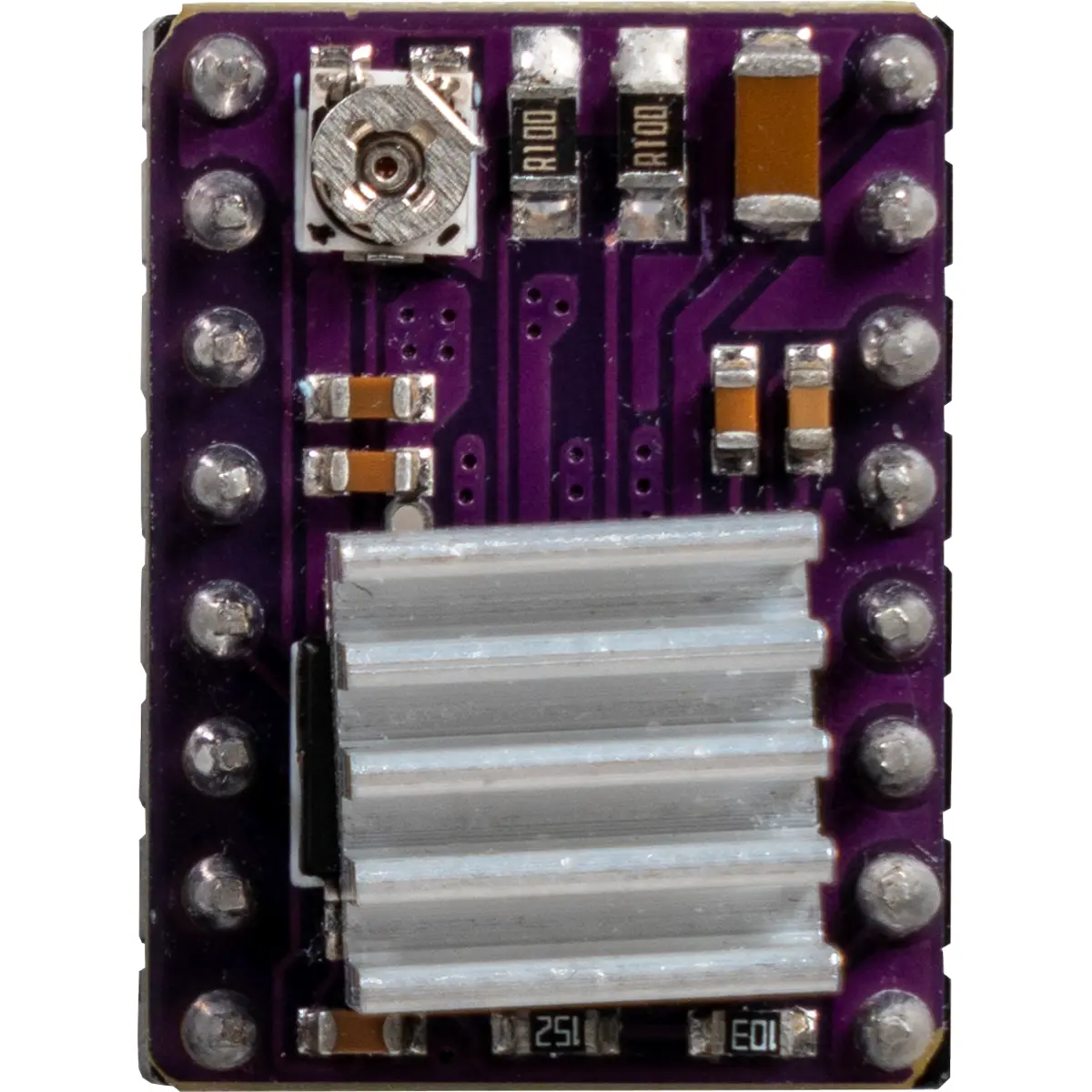

JOY-IT SBC-MD-DRV8825 - Driver de Motor de Passo 8.2-45VDC 2.5A c/ Micro-passos - Compatível c/ Arduino

O DRV8825 é um controlador de motores de passo (stepper motor driver), robusto e preciso, ideal para aplicações exigentes como impressoras 3D, máquinas CNC e sistemas de automação. Permite um controlo fiável de motores de passo bipolares, oferecendo várias resoluções de micro-passo para movimentos suaves e precisos.

Compatível com plataformas populares como Arduino e sistemas CNC baseados em RAMPS, este módulo destaca-se pela sua ampla gama de tensão de alimentação, elevadas capacidades de corrente e múltiplos mecanismos de proteção, garantindo um funcionamento seguro e estável mesmo em aplicações contínuas.

PRINCIPAIS CARACTERÍSTICAS
◆ Controlador DRV8825 para motores de passo bipolares
◆ Suporte para resoluções de micro-passo até 1/32
◆ Corrente máxima elevada por fase, adequada para motores exigentes
◆ Ampla gama de tensão de alimentação para maior flexibilidade de integração
◆ Proteções integradas contra sobreintensidade, subtensão e sobreaquecimento
◆ Compatível com Arduino e plataformas CNC populares
◆ Dissipador de calor incluído para melhor gestão térmica

ESPECIFICAÇÕES
• Circuito integrado de controlo: DRV8825
• Tensão de funcionamento: 8,2 V a 45 V
• Corrente máxima por fase
  - 1,5 A sem dissipador de calor
  - 2,5 A com arrefecimento adicional adequado
• Nível lógico: 2,5 V a 5,25 V
• Resolução de micro-passo
  - Passo completo
  - 1/2 passo
  - 1/4 passo
  - 1/8 passo
  - 1/16 passo
  - 1/32 passo
• Funcionalidades de proteção
  - Proteção contra sobreintensidade (OCP)
  - Proteção térmica com desligamento automático (TSD)
  - Bloqueio por subtensão (UVLO)
  - Pino de indicação de falha (nFAULT)
• Compatibilidade
  - ARD-CNC-Kit1
  - ARD-CNC-Kit2
  - ARD-RAMPS-Kit1
  - ARD-RAMPS-Kit1.6
• Características físicas
  - Dimensões: 15 × 20 × 16 mm
  - Peso: 4 g

CONTEÚDO DA EMBALAGEM
• Módulo controlador de motor DRV8825
• Dissipador de calor

NOTAS
◆ A corrente do motor deve ser corretamente ajustada através do potenciómetro VREF para evitar sobreaquecimento ou perda de passos.
◆ O módulo suporta correntes mais elevadas apenas quando é garantido arrefecimento adequado.
◆ O pino nFAULT permite a monitorização de condições de falha durante o funcionamento.
