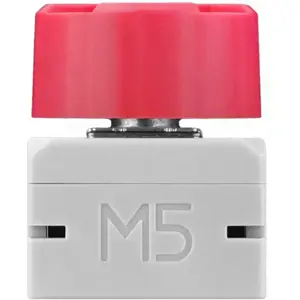

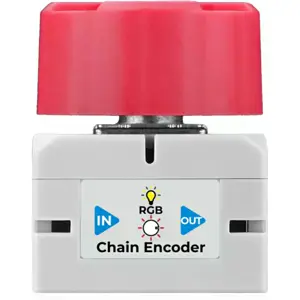

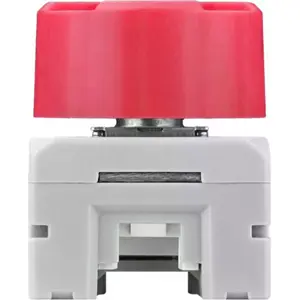

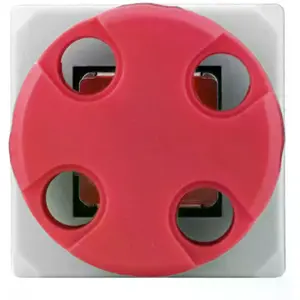

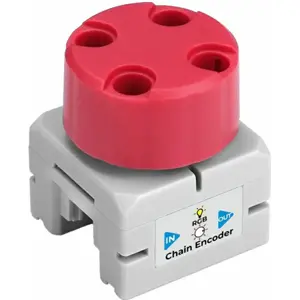

Módulo de entrada com encoder rotativo, da série M5Stack Chain, para projetos de interação homem-máquina, interfaces de controlo, painéis inteligentes e aplicações de casa conectada. Este módulo combina um encoder AB rotativo interno, capaz de detetar direção e contagem de impulsos ao pressionar o centro do comando. Desta forma, permite controlar parâmetros como volume, seleção de menu ou ajustes de valor de forma precisa e intuitiva.
Integra um microcontrolador STM32G031G8U6 e um LED RGB programável para indicação visual de estado ou feedback interativo. O design inclui orifícios compatíveis com LEGO e utiliza um protocolo de comunicação em série UART, permitindo a ligação com outros módulos da série Chain através de duas interfaces HY2.0-4P e expandindo aplicações em sistemas mais complexos.
PRINCIPAIS CARACTERÍSTICAS
✅ Encoder rotativo AB integrado, con detección precisa de dirección y conteo de impulsos para control ajustable
✅ Botón de presión en el centro del encoder: permite confirmar selecciones o activar funciones adicionales
✅ Microcontrolador STM32G031G8U6, con rendimiento eficiente para interpretar entradas
✅ El LED RGB programable (WS2812B) ofrece feedback visual personalizable por software
✅ Comunicación UART en cascada (115200 bps): permite una integración sencilla con otros módulos de la serie Chain

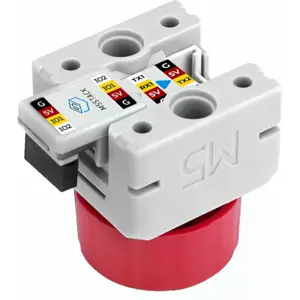

✅ Interfaces HY2.0-4P con conexión en cadena simple para módulos adicionales
✅ Compatible con LEGO (orificios de montaje): facilita un montaje modular y creativo
✅ Alimentación mediante 5 V DC compatible con controladores y placas M5Stack
✅ El tamaño compacto y el peso reducido lo hacen ideal para paneles de control e interfaces pequeñas
✅ Modo de funcionamiento flexible, programable para diferentes respuestas rotativas y de botón
➡️ Aplicaciones posibles: interfaces de control rotativas, paneles interactivos, selección de opciones en menús, ajuste de parámetros (p. ej., volumen, brillo, tiempo), aplicaciones en controladores de casa inteligente.
ESPECIFICACIONES TÉCNICAS:
• Modelo: M5Stack STM32G031 U207
• Categoría: Módulo de entrada rotativo (Chain series)
• Controlador (MCU): STM32G031G8U6
• Tipo de entrada: Encoder rotativo AB + botón de presión
• LED RGB: 1× WS2812B
• Comunicación: UART 115200 bps @ 8N1

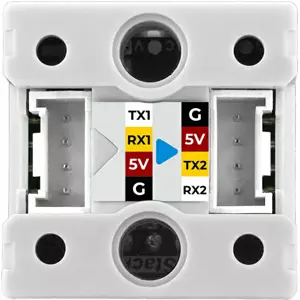

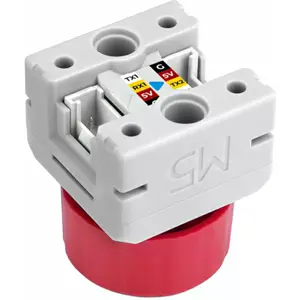

• Interfaces: 2× HY2.0-4P (para conexión en cadena)
• Tensión de alimentación: DC 5 V
• Consumo RGB ON (aprox.): 22,51 mA
• Temperatura de funcionamiento: 0°C - 40°C
• Dimensiones: 23,9 × 23,9 × 29,8 mm
• Peso: ~10 g

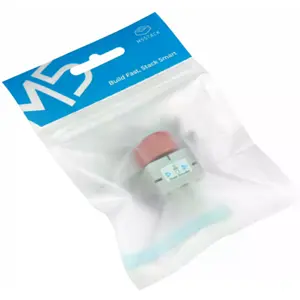

• Incluido en el embalaje:
- 1× Módulo de entrada M5Stack STM32G031
- 1× conector de conexión en cadena
