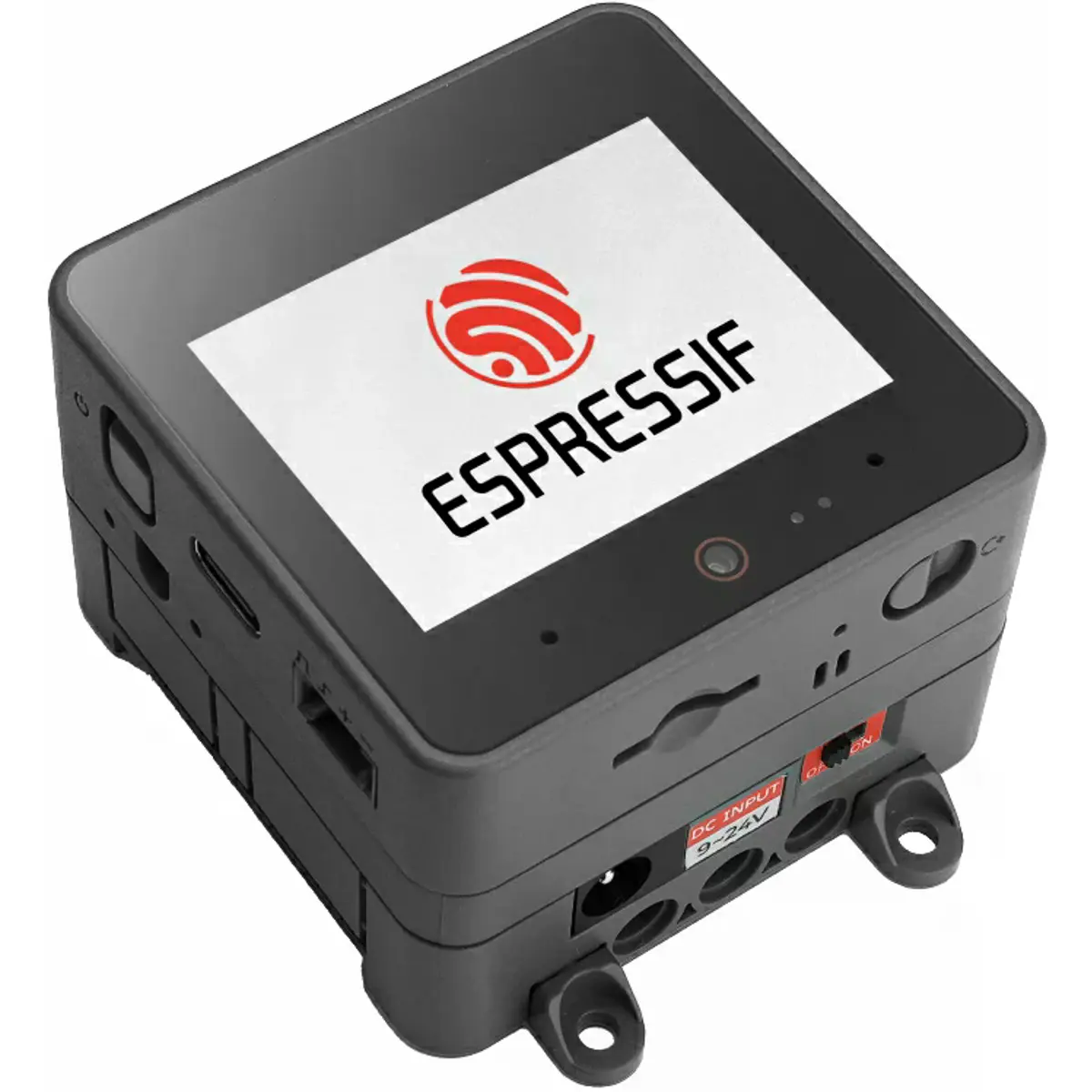

O M5Stack CoreS3 Thread Border Router é uma solução completa e compacta para integração de redes Thread em infraestruturas IP, ideal para aplicações IoT modernas e ambientes Matter. Baseado no potente ESP32-S3 e complementado pelo módulo Gateway H2 (ESP32-H2), este kit funciona como um gateway inteligente com conectividade Wi-Fi e IEEE 802.15.4, permitindo a comunicação eficiente entre dispositivos de baixo consumo e redes IP.
Equipado com ecrã tátil IPS de 2”, sensores integrados, áudio, câmara e múltiplas interfaces, oferece uma plataforma versátil tanto para desenvolvimento como para implementação em campo, incluindo montagem em calha DIN e alimentação industrial.
PRINCIPAIS CARACTERÍSTICAS
◆ Router Thread completo com suporte para Matter, Zigbee e OpenThread

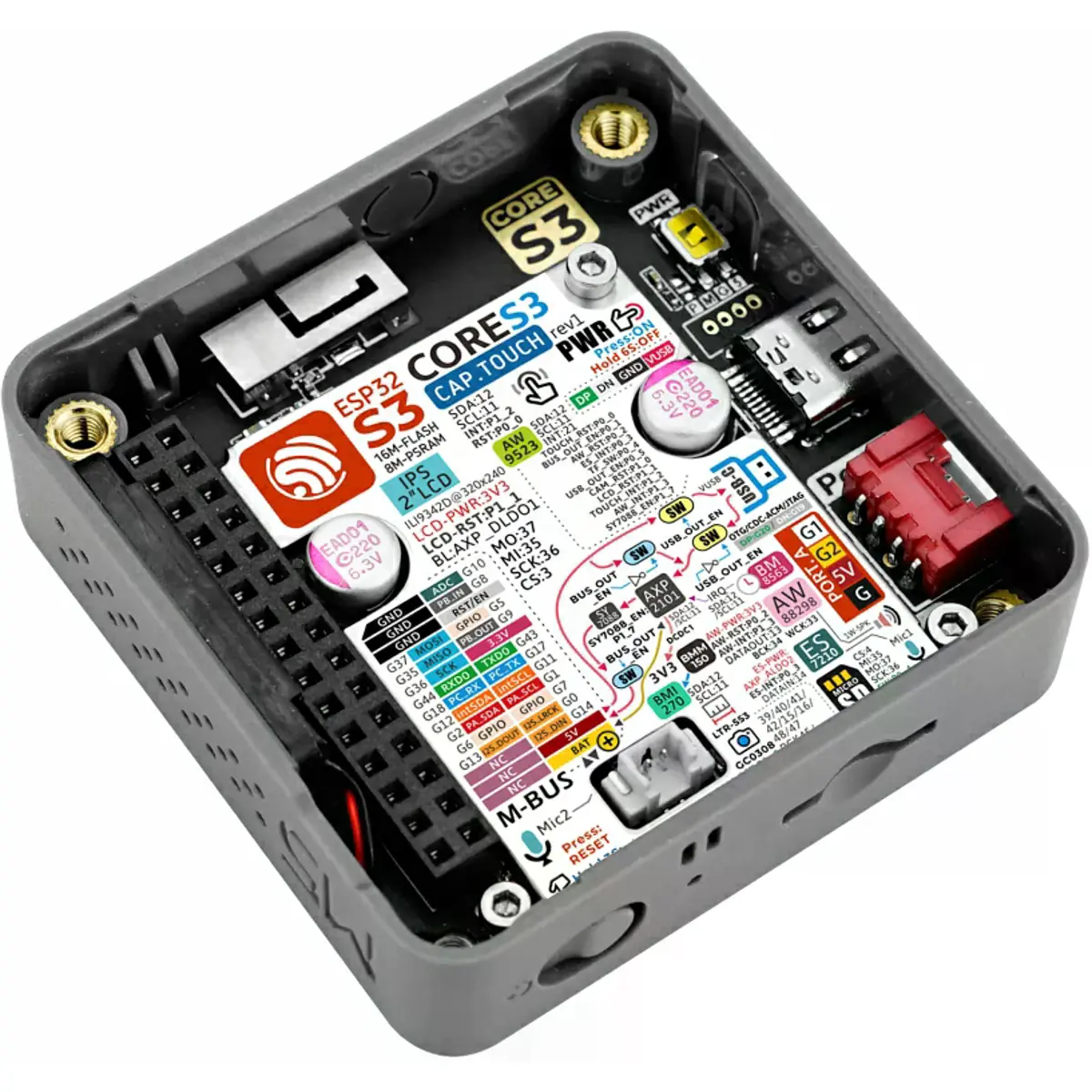

◆ Controlador CoreS3 com ESP32-S3 (dual-core até 240 MHz)
◆ Módulo Gateway H2 com ESP32-H2 (IEEE 802.15.4) para comunicação Thread
◆ Conectividade Wi-Fi 2.4 GHz para ligação a redes IP
◆ Ecrã IPS tátil capacitivo de 2.0” (320x240)
◆ Câmara integrada de 0.3 MP e sensor de proximidade
◆ Sistema de áudio com microfones duplos e altifalante de 1W
◆ IMU de 6 eixos + magnetómetro para deteção de movimento
◆ Slot para cartão microSD e USB-C com OTG
◆ Alimentação flexível: USB ou DC 9–24V
◆ Bateria interna de 500 mAh para backup

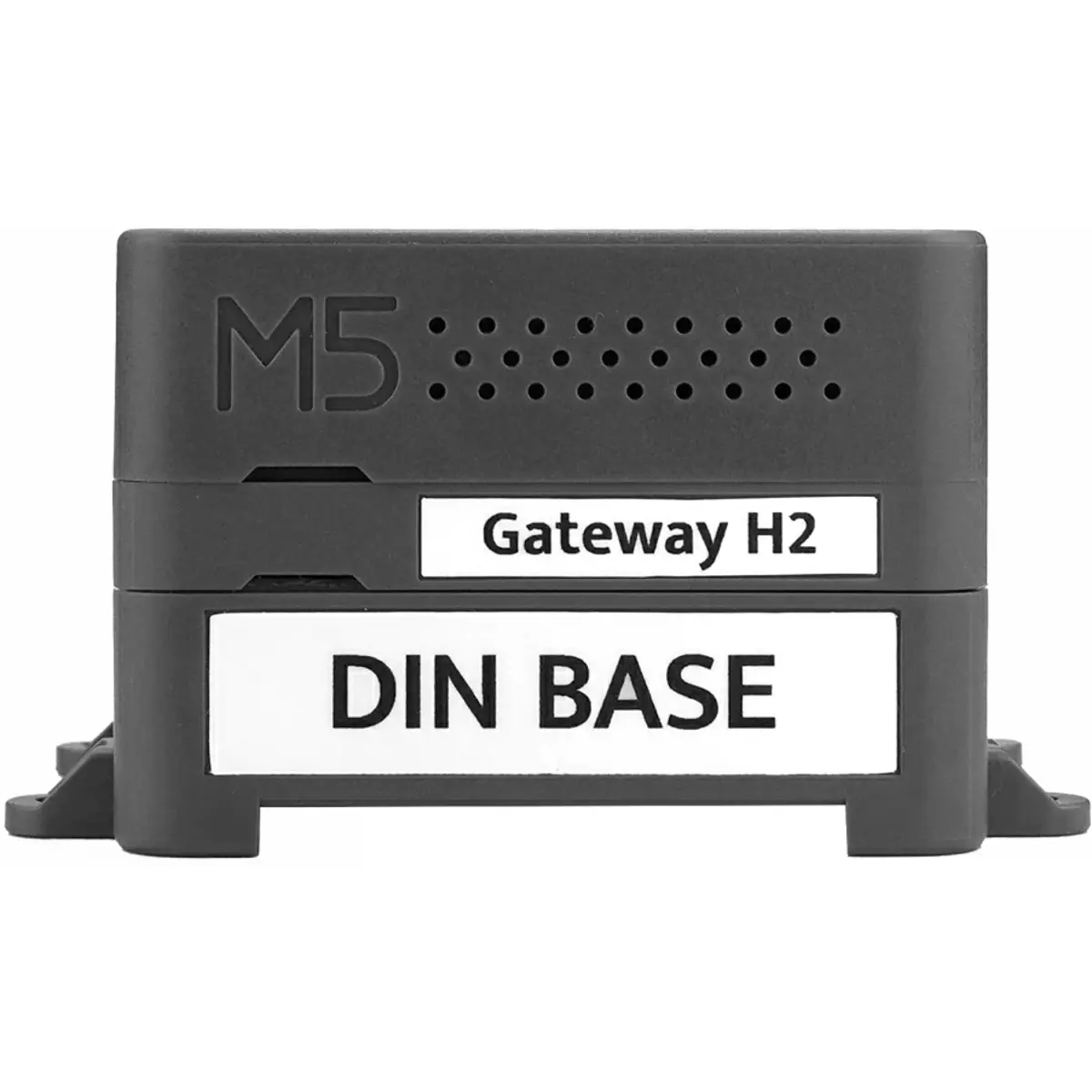

◆ Suporte para montagem em calha DIN (ambientes industriais)
◆ Interfaces de expansão (GPIO, I2C, UART, Grove)
ESPECIFICAÇÕES
• Processador
- ESP32-S3 (Xtensa LX7 dual-core até 240 MHz)
- ESP32-H2 (RISC-V single-core até 96 MHz, rádio Thread/Zigbee)
• Memória
- Flash: 16 MB
- PSRAM: 8 MB
• Conectividade
- Wi-Fi: 2.4 GHz
- IEEE 802.15.4 (Thread, Zigbee, Matter)
- USB-C OTG
• Interface de utilizador

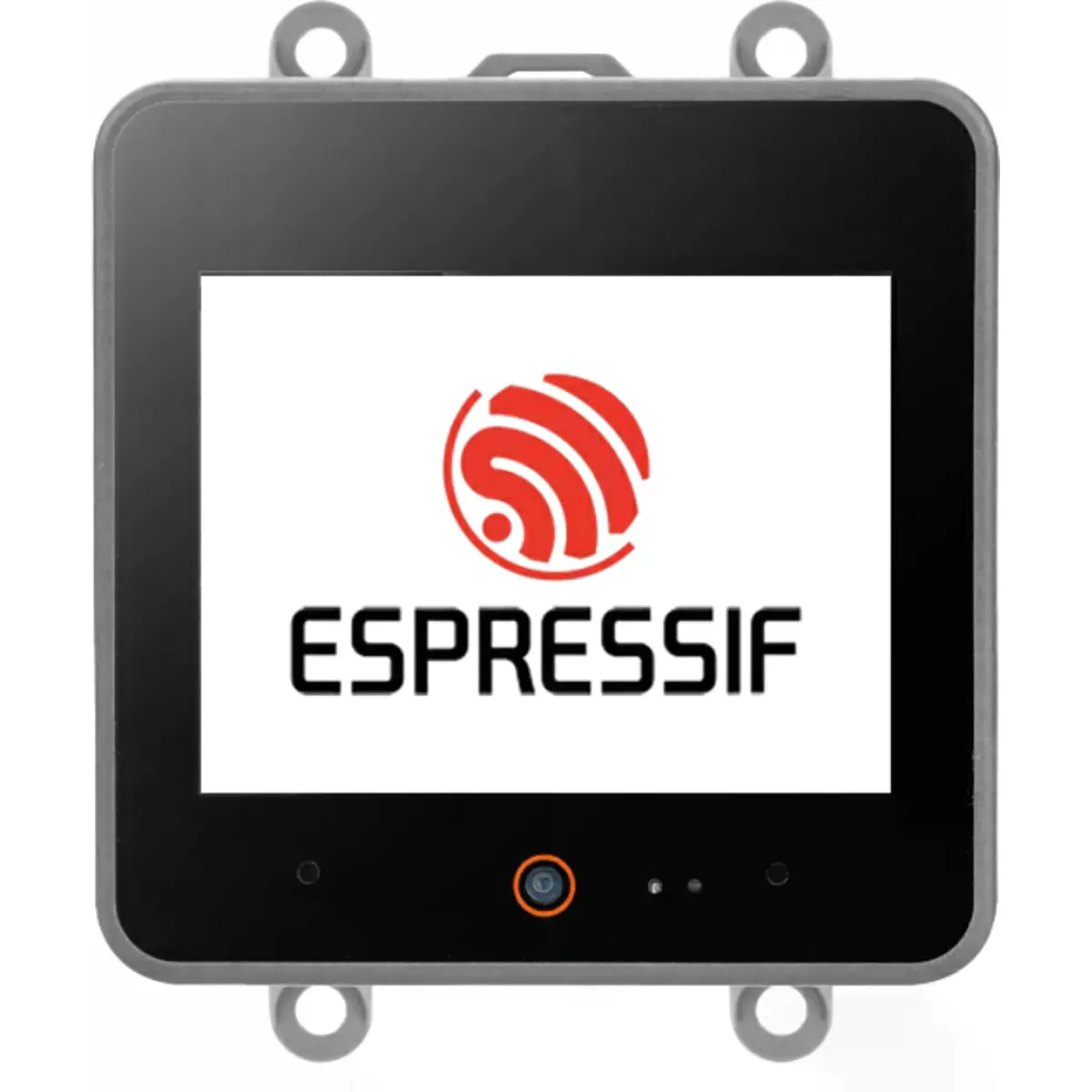

- Ecrã: IPS tátil capacitivo 2.0" (320x240, ILI9342C)
- Botões físicos + botão de alimentação
• Multimédia
- Câmara: GC0308 (0.3 MP)
- Áudio:
· Codec ES7210
· Microfones duplos
· Amplificador AW88298 + altifalante 1W
• Sensores
- IMU de 6 eixos (BMI270)
- Magnetómetro (BMM150)
- Sensor de proximidade/luminosidade (LTR-553ALS-WA)
• Gestão de energia
- PMIC: AXP2101
- Bateria: 3.7 V / 500 mAh

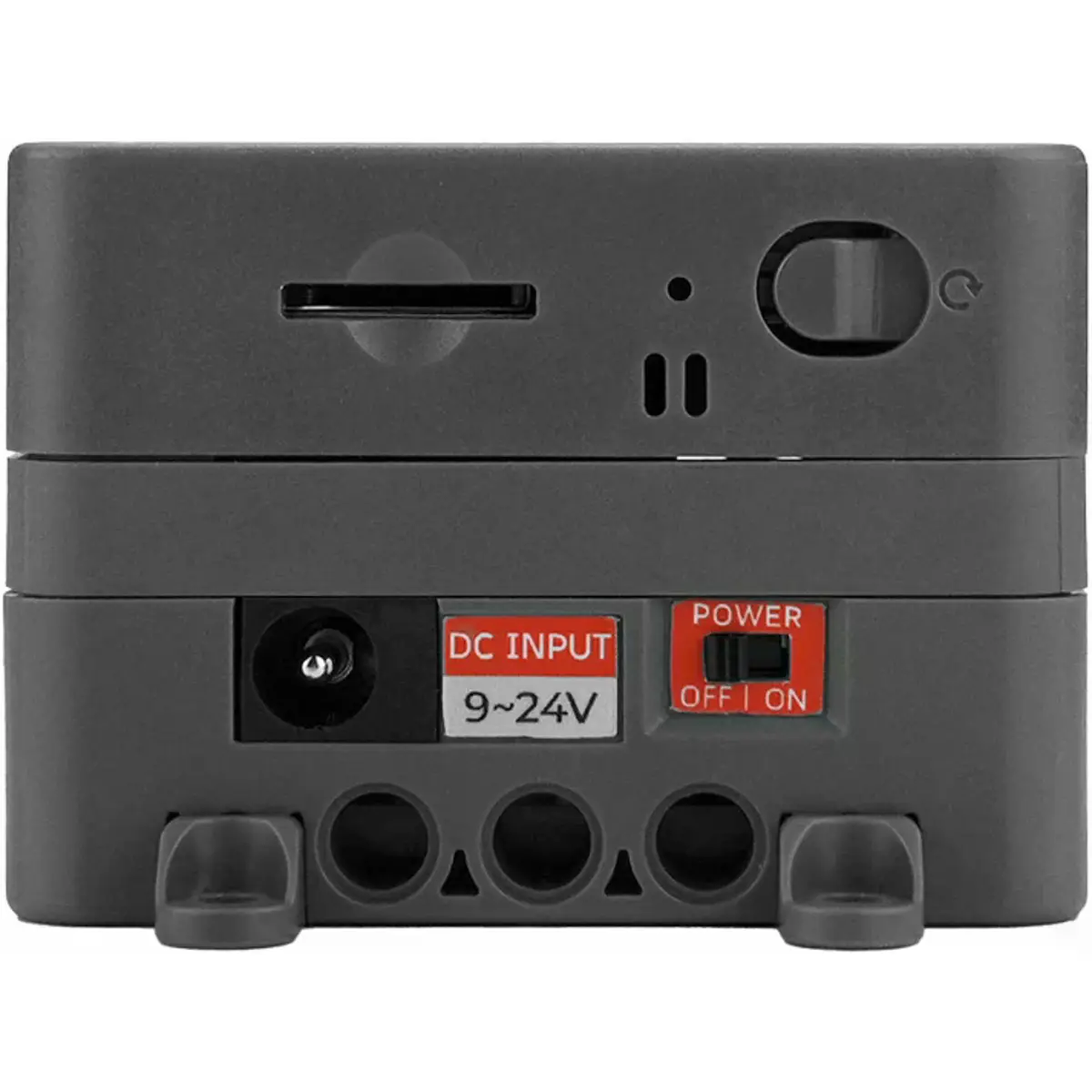

- Entrada DC: 9–24 V
• Interfaces e expansão
- GPIO / I2C / UART

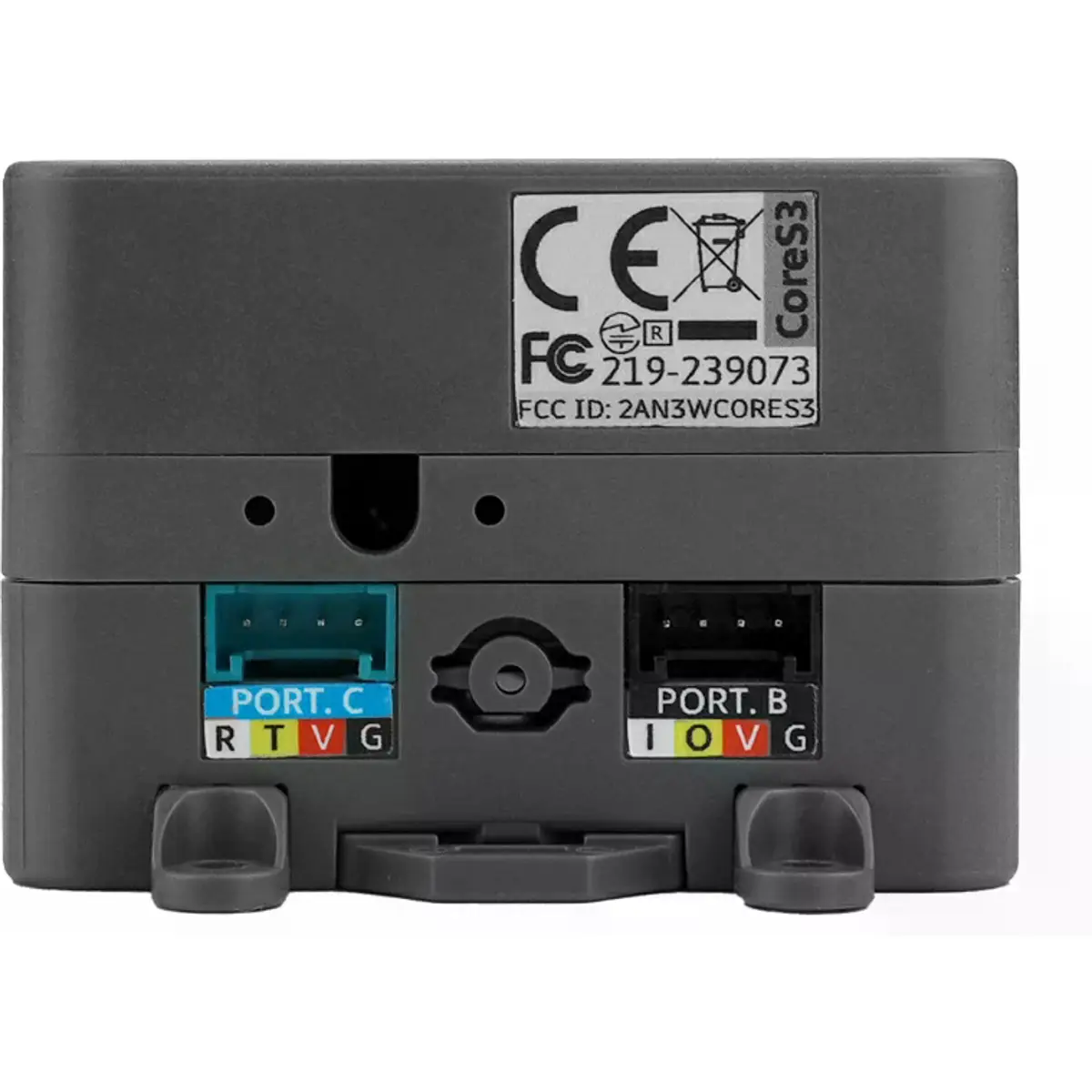

- Portas Grove (HY2.0-4P)
- Slot microSD
• Dimensões físicas
- 54.0 × 54.0 × 38.1 mm
- Peso: ~140.8 g
CONTEÚDO DA EMBALAGEM
• 1 × M5Stack CoreS3 Thread Border Router
• 1 × Chave sextavada (2.5 mm)
• 4 × Clips de fixação

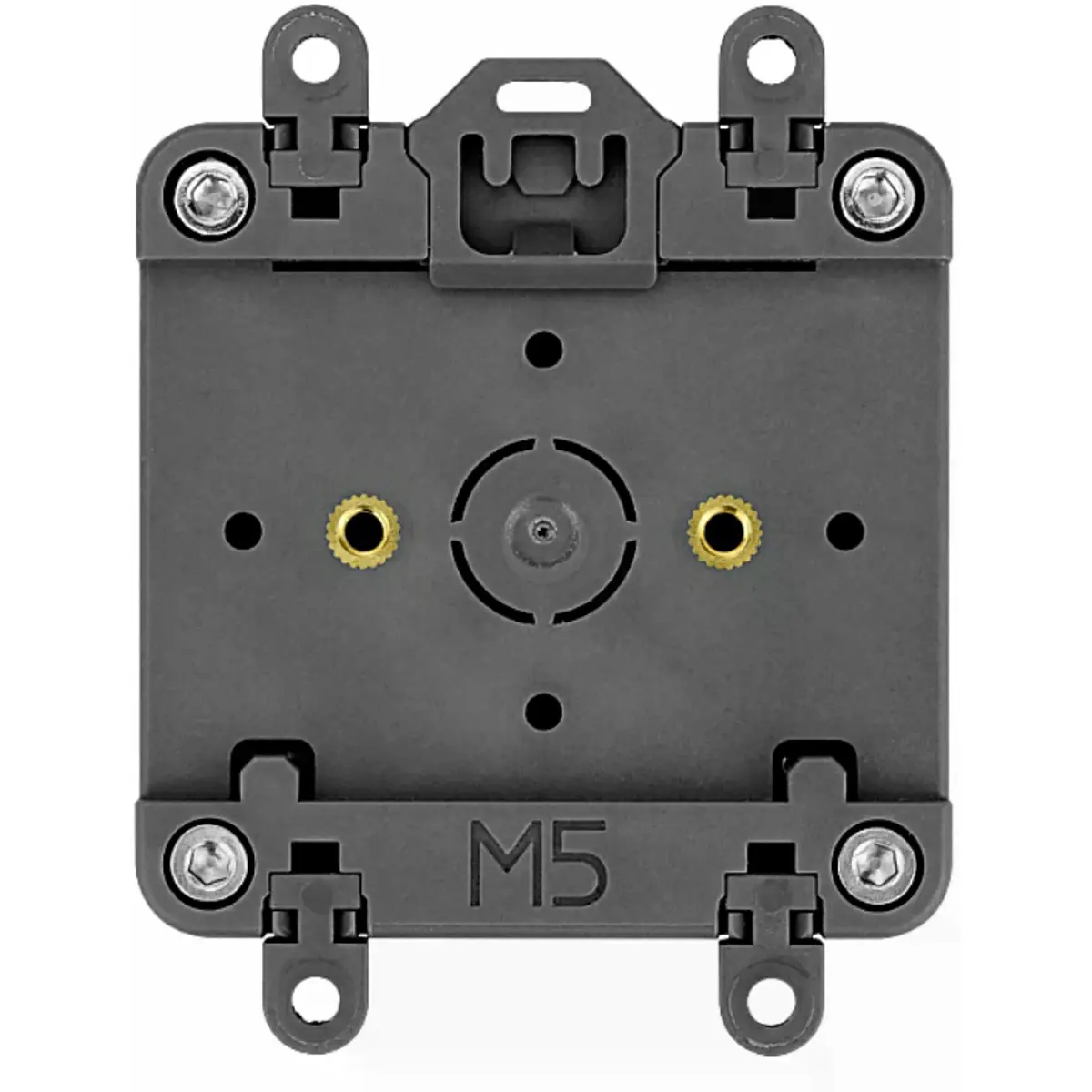

• 1 × Base para calha DIN
NOTAS
• O módulo ESP32-H2 funciona como RCP (Radio Co-Processor), sendo responsável pela comunicação Thread, enquanto o ESP32-S3 gere a lógica e conectividade IP.
• Adequado para aplicações como smart home, redes de sensores e gateways IoT industriais.
• A bateria interna destina-se principalmente a backup e não a operação prolongada contínua.
