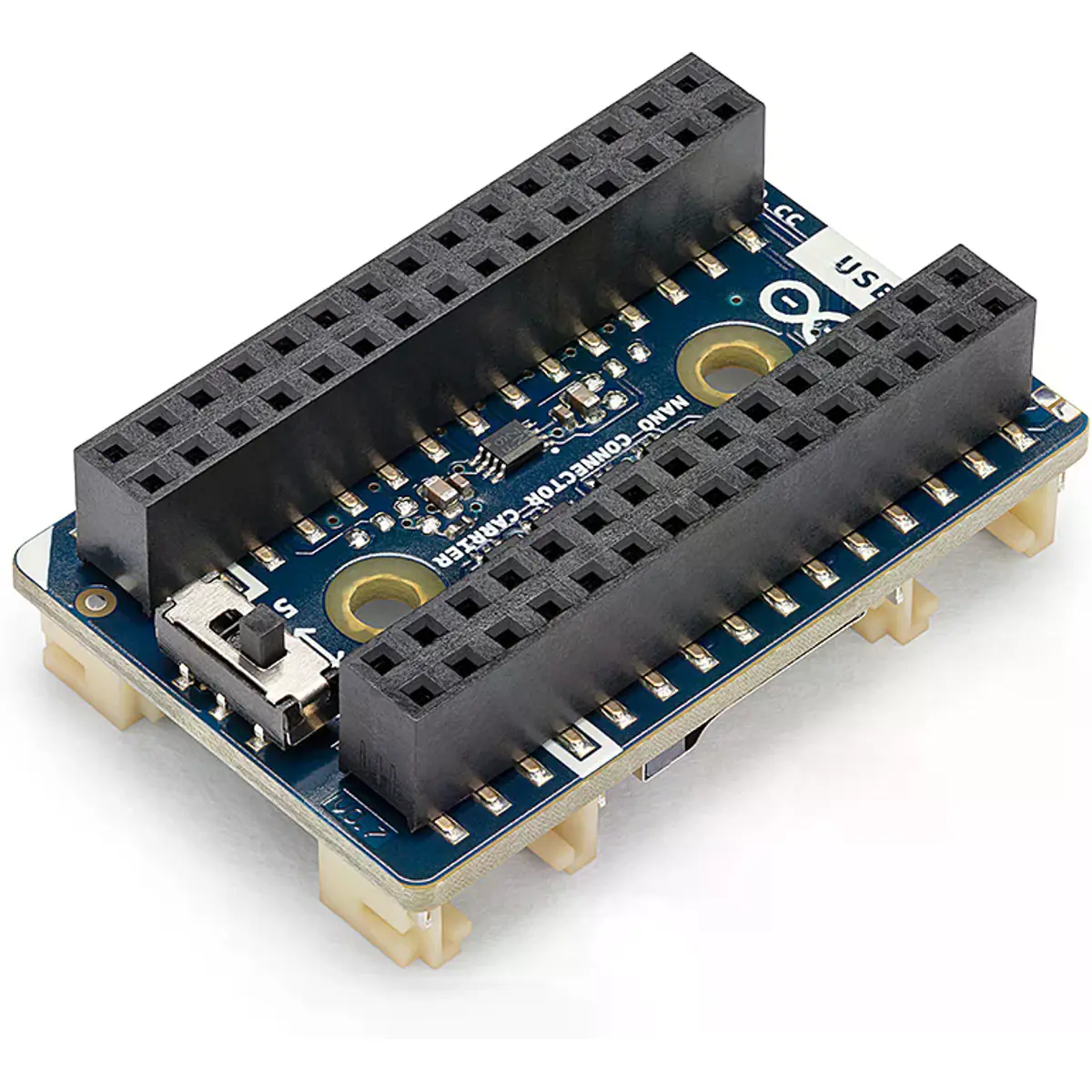

Arduino Nano Connector Carrier - Placa de desenvolvimento (Carrier) para Arduino Nano com Grove, Qwiic e Slot microSD

O Arduino Nano Connector Carrier é uma placa de expansão compacta concebida para ampliar significativamente as capacidades da família Arduino Nano. Ao integrar conectores Grove e Qwiic com funcionamento plug-and-play, permite ligar sensores, atuadores e módulos externos de forma rápida e organizada, simplificando o desenvolvimento de protótipos e projetos IoT.

Esta placa facilita a criação de sistemas avançados, desde prototipagem rápida e aplicações de automação industrial até projetos de Edge AI e registo de dados. A presença de um leitor de cartões microSD integrado permite armazenar dados em tempo real, enquanto o seletor de tensão garante compatibilidade com diferentes placas Arduino Nano, tornando-a uma solução versátil para desenvolvimento, ensino e investigação.

PRINCIPAIS CARACTERÍSTICAS
◆ Placa de expansão para Arduino Nano com conectores adicionais para prototipagem rápida
◆ Compatível com múltiplas placas da família Arduino Nano (Nano, Nano 33, Nano ESP32, Nano RP2040 Connect, entre outras)

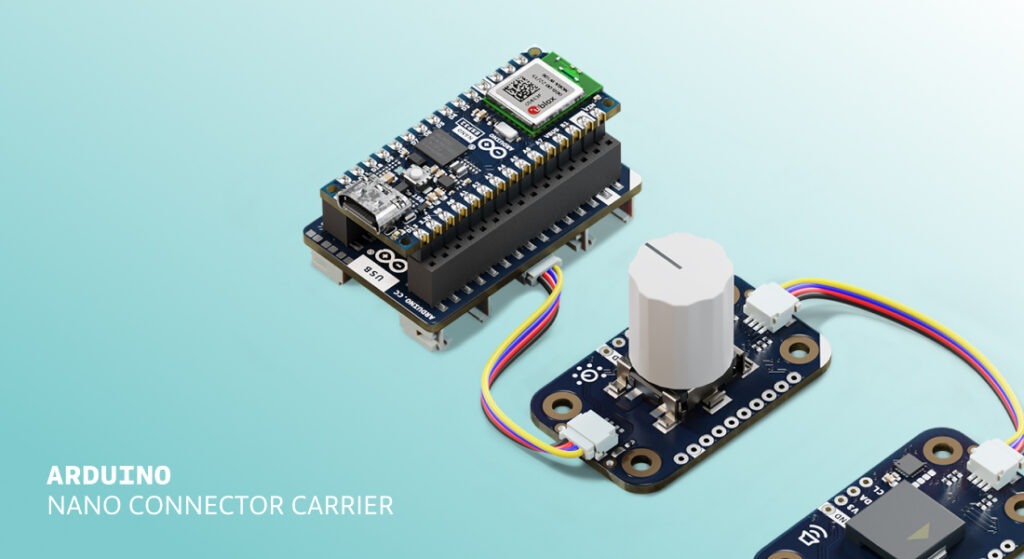

◆ Conectores Grove e Qwiic com ligação plug-and-play para sensores e módulos externos
◆ Leitor de cartões microSD integrado para registo de dados, armazenamento e aplicações de Edge AI

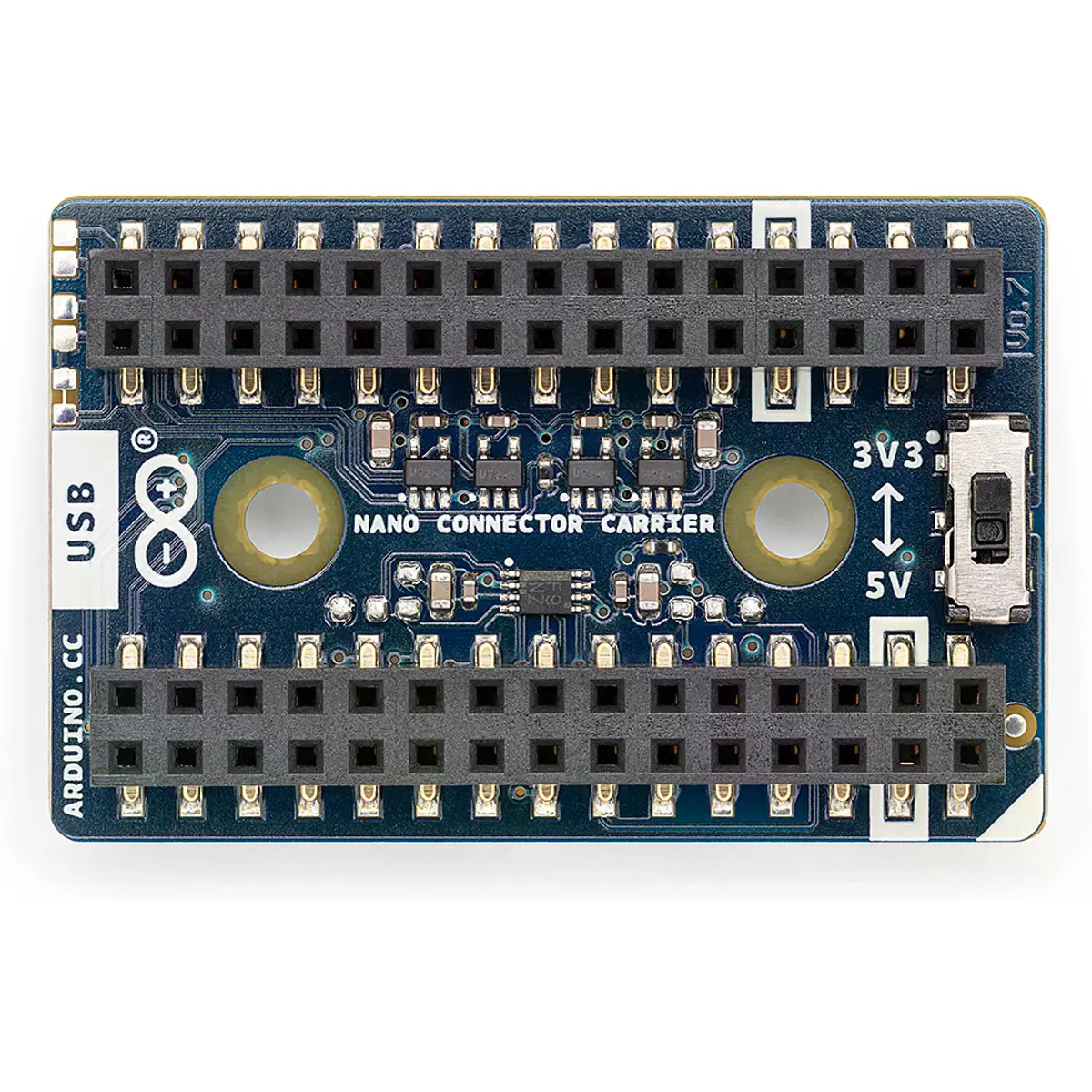

◆ Seletor de tensão integrado (3,3 V / 5 V) para compatibilidade com diferentes placas Nano
◆ Exposição das principais interfaces de comunicação da placa Nano
◆ Ideal para prototipagem rápida, investigação, automação industrial e projetos educacionais
◆ Compatível com Modulino® nodes e diversos módulos de sensores e atuadores

ESPECIFICAÇÕES

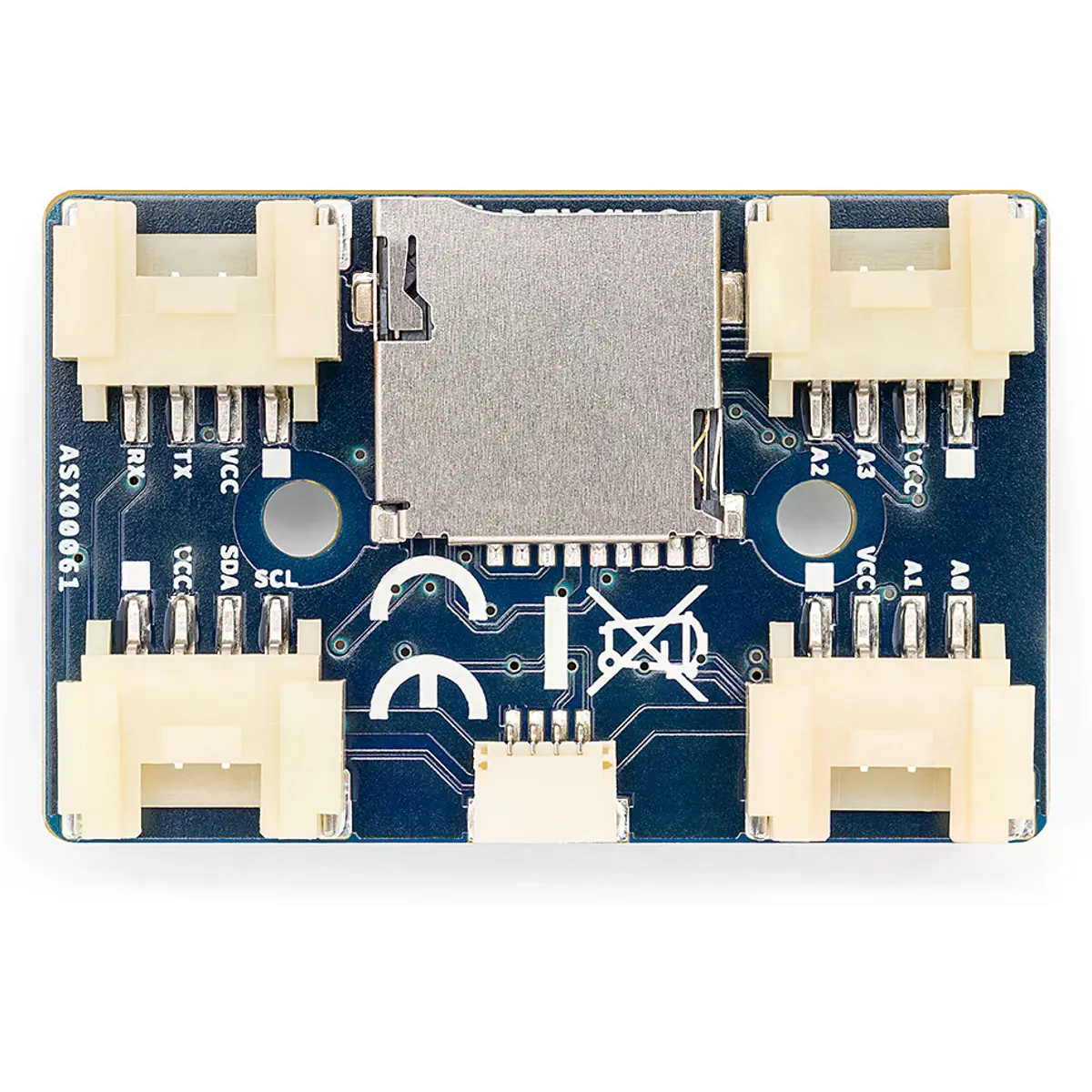

• Interfaces
  - Conectores Grove:
    · 2 × Grove analógico/digital
    · 1 × Grove I²C
    · 1 × Grove UART
  - Conectores adicionais:
    · 1 × Qwiic I²C
    · 1 × slot para cartão microSD
• Interfaces de comunicação suportadas
  - I²C
    · Header da placa Nano
    · Conector Qwiic
    · Conector Grove I²C
  - SPI
    · Header da placa Nano
    · Interface do cartão microSD
  - UART
    · Header da placa Nano
    · Conector Grove UART
• Tensão de funcionamento
  - Compatível com placas Nano de: 3,3 V e 5 V
  - Seleção através de interruptor integrado na placa
• Alimentação: fornecida pela placa Arduino Nano instalada
• Temperatura de funcionamento: −40 °C a +85 °C
• Dimensões: 28 × 43 mm
• Fixação mecânica: 2 orifícios de montagem de 3,2 mm

NOTAS
◆ A tensão lógica e de alimentação do conector Qwiic e do leitor microSD é sempre de 3,3 V, independentemente da posição do seletor de tensão.
◆ A tensão VCC dos conectores Grove depende da posição do seletor de tensão (3,3 V ou 5 V).
◆ O pino SPI Slave Select (SS) do cartão microSD pode ser alterado através de jumpers de soldadura na placa.
◆Esta placa possui dois conectores fêmea de dupla fileira (dual-row female headers), concebidos para receber diretamente a placa Arduino Nano e permitir acesso a todos os pinos da placa Nano.
◆ Não inclui uma Arduino Nano; esta deve ser adquirida separadamente.

⫸ Informação adicional (no site da Arduino)
