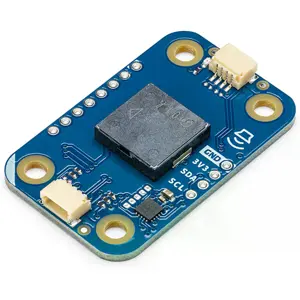

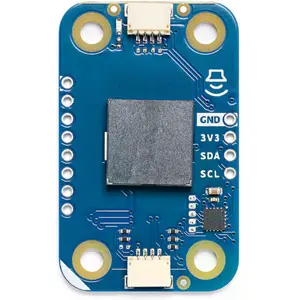

O Modulino® Buzzer es un módulo compacto de Arduino diseñado para añadir realimentación sonora a proyectos electrónicos de forma sencilla y rápida. Integrado en el ecosistema Modulino®, permite generar tonos, alertas y pequeñas melodías mediante control por I²C, lo que lo hace ideal para aplicaciones educativas, creación de prototipos y sistemas IoT.
Gracias a la conexión plug-and-play a través de la interfaz Qwiic, este módulo puede integrarse fácilmente con placas compatibles, como la Arduino UNO R4 WiFi, sin necesidad de cableado complejo. El microcontrolador integrado gestiona la comunicación y el control del buzzer piezoeléctrico, permitiendo programar frecuencias y duraciones para crear diferentes señales sonoras y notificaciones.
PRINCIPALES CARACTERÍSTICAS
◆ Módulo de buzzer para generación de alertas sonoras, tonos y pequeñas melodías
◆ Comunicación I²C mediante interfaz Qwiic para una integración rápida y sin soldadura
◆ Dos conectores Qwiic integrados para conexión en cadena en el mismo bus I2C
◆ Microcontrolador STM32 integrado para el control del buzzer y la comunicación con el sistema
◆ Permite definir la frecuencia y la duración de los tonos mediante software
◆ Compatible con Arduino UNO R4 WiFi y otros dispositivos con interfaz Qwiic
◆ Ideal para alarmas, notificaciones, realimentación sonora y proyectos educativos
◆ Diseño compacto y listo para usar en creación de prototipos y proyectos IoT
ESPECIFICACIONES
• Alimentación
- Tensión de funcionamiento: 3.3 V
- Rango de tensión del microcontrolador: 2.0 a 3.6 V
• Comunicación
- Interfaz: I²C (vía conector Qwiic)
- Dirección I²C predefinida: 0x3C
- Dirección configurable por software
• Componentes principales
- Buzzer piezoeléctrico: PKLCS1212E4001-R1
- Microcontrolador: STM32C011F4 (ARM Cortex-M0+)
• Rendimiento
- Frecuencia típica del buzzer: aprox. 4 kHz
- Nivel de presión sonora: aprox. 75 a 85 dB
- Consumo de corriente típico (activo): ~6.4 mA

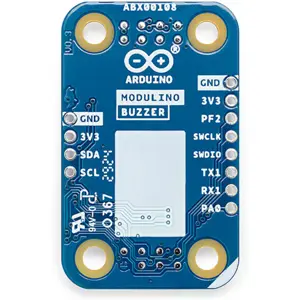

• Interfaces y conexiones
- Conectores Qwiic para conexión rápida
- Pines soldados para conexión directa alternativa
- Interfaz SWD para programación o personalización avanzada
• Características físicas
- Dimensiones de la placa: aprox. 41 × 25.36 mm
- Espesor de la PCB: aprox. 1.6 mm
- Orificios de montaje: 4 × Ø3.2 mm
• Condiciones de funcionamiento
- Temperatura de funcionamiento: −40 °C a +85 °C

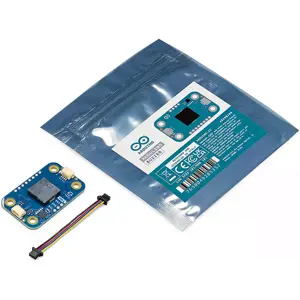

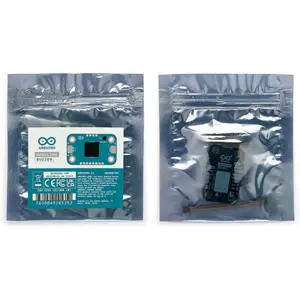

CONTENIDO DEL PAQUETE
• 1 × Módulo Arduino Modulino® Buzzer
• 1 × Cable Qwiic (aprox. 5 cm)
NOTAS
• Compatible con otros dispositivos que utilicen el estándar Qwiic a 3.3 V.
• La generación de tonos y melodías se controla mediante software a través de la biblioteca Modulino para Arduino o MicroPython.
• El buzzer también puede activarse directamente mediante una señal digital a través del pin dedicado, ignorando la interfaz I²C.
