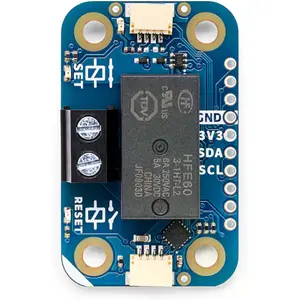

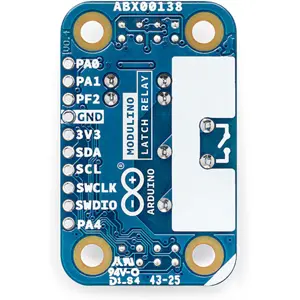

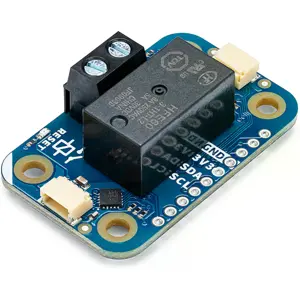

El Arduino Modulino® Latch Relay es un módulo de relé biestable diseñado para proyectos de automatización y control basados en microcontroladores. Al integrar un microcontrolador STM32C011F4 y un relé electromecánico de doble bobina, permite controlar cargas DC de forma eficiente manteniendo el último estado incluso después de una pérdida de alimentación.
La comunicación se realiza mediante la interfaz I2C utilizando el conector Qwiic, lo que simplifica la integración con placas Arduino y otros sistemas compatibles. Gracias al relé de retención (latching), el consumo de energía se reduce, ya que la bobina solo necesita energía durante el proceso de conmutación.
PRINCIPALES CARACTERÍSTICAS
◆ Relé electromecánico biestable (latching) que mantiene el estado incluso sin alimentación
◆ Microcontrolador STM32C011F4 integrado para un control inteligente del relé
◆ Control sencillo mediante interfaz I2C compatible con el estándar Qwiic
◆ Dos conectores Qwiic integrados para conexión en cadena en el mismo bus I2C
◆ Conmutación de cargas DC hasta 30 V
◆ Bobinas SET y RESET independientes para un control preciso del estado del relé
◆ LEDs de estado integrados para indicación visual del estado de conmutación
◆ Consumo reducido, con alimentación necesaria solo durante la conmutación
◆ Posibilidad de reprogramación mediante interfaz SWD
◆ Compatible con proyectos de automatización, domótica y control industrial ligero
ESPECIFICACIONES
• Microcontrolador: STM32C011F4
• Relé
- Tipo: electromecánico biestable (latching) de doble bobina (SET/RESET)
- Modelo: HFE60/3-1HT-L2
- Configuración de contactos: 1× SPST-NO
- Capacidad típica de los contactos: hasta 5A / 30V DC o 8A / 250V AC (*)
• Alimentación
- Tensión recomendada: 3,3 V
- Interfaz de alimentación: conector Qwiic
• Consumo de energía
- Aproximadamente 3,4 mA en reposo
- Aproximadamente 100 mA durante la conmutación (≈50 ms)
• Bobina del relé
- Tensión nominal: 3 V
- Tensión mínima: 2,4 V
- Tensión máxima: 3,9 V
• Comunicación
- Interfaz principal: I2C (Qwiic)
- Interfaz de programación: SWD
• Dirección I2C
- Dirección predefinida: 0x2A
- Dirección configurable por software
• Temperatura de funcionamiento: -40 °C a +85 °C
• Dimensiones de la placa: 41 mm × 25,36 mm
• Espesor de la PCB: 1,6 mm (±0,2 mm)
• Fijación mecánica
- 4 orificios de montaje
· Diámetro: 3,2 mm
· Distancia: 16 mm (vertical) / 32 mm (horizontal)

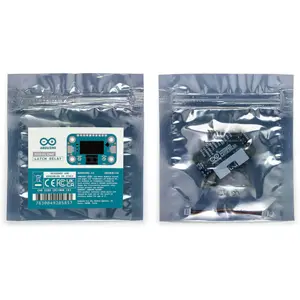

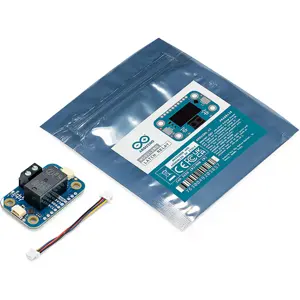

CONTENIDO DEL EMBALAJE
• 1 × Arduino Modulino® Latch Relay
• 1 × Cable I2C Qwiic
NOTA: No activar nunca simultáneamente las bobinas SET y RESET, ya que esto crea un estado indefinido en el relé.
⚠ NOTA DE SEGURIDAD IMPORTANTE:
A pesar de que los contactos del relé lo permiten, esta placa NO es segura para conmutar 250 VAC y debe utilizarse solo con cargas en corriente continua (DC), con una tensión máxima de 30 V DC, debido a la presencia de contactos metálicos expuestos.
