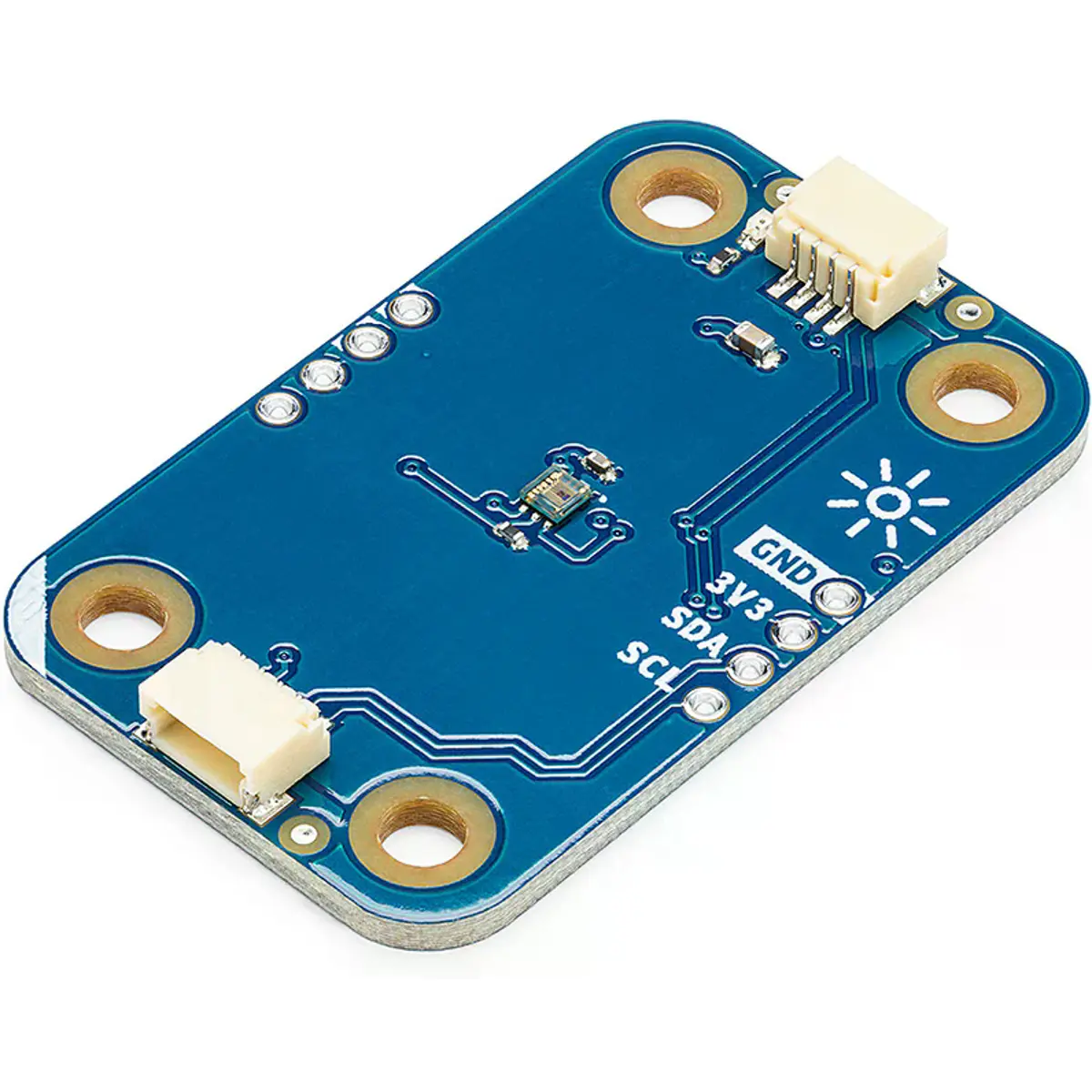

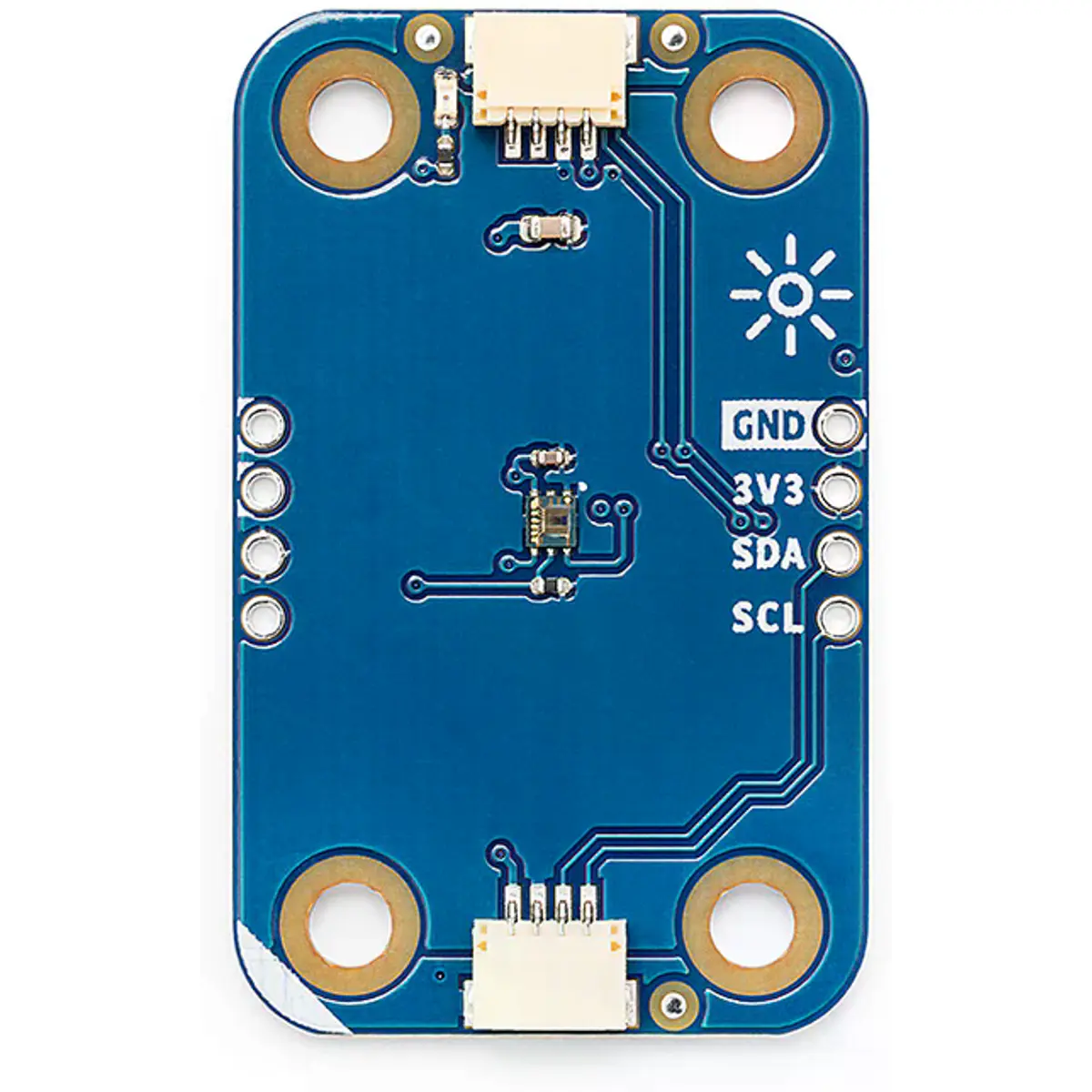

Arduino Modulino Light - Módulo Sensor de Luz, Cor RGB e IR com Conetores Qwiic (I²C)

O Arduino Modulino® Light é um módulo compacto de deteção óptica concebido para projetos interativos, educativos e aplicações de automação. Baseado no sensor LTR-381RGB-01, permite medir luz ambiente, identificar cores RGB e detetar radiação infravermelha com elevada precisão.

Graças à interface I²C compatível com o padrão Qwiic, o módulo integra-se facilmente em sistemas Arduino ou outros microcontroladores a 3,3 V, dispensando soldadura e simplificando a prototipagem. A sua elevada resolução e ampla gama dinâmica tornam-no ideal para aplicações como controlo automático de iluminação, reconhecimento de cores ou deteção de proximidade em projetos IoT.

PRINCIPAIS CARACTERÍSTICAS
◆ Sensor óptico LTR-381RGB-01 para medição de luz ambiente, cor RGB e radiação infravermelha
◆ Deteção precisa de cores com canais independentes vermelho, verde e azul
◆ Medição de luz ambiente com ampla gama dinâmica para aplicações de controlo automático de iluminação
◆ Deteção de infravermelhos adequada para deteção de proximidade e análise de fontes de luz
◆ Interface I²C compatível com o sistema Qwiic para ligação rápida sem soldadura
◆ Dois conectores Qwiic integrados para ligação em cadeia no mesmo barramento I2C
◆ Funcionamento a 3,3 V compatível com plataformas Arduino e microcontroladores modernos
◆ ADC de 20 bits para medições de elevada resolução
◆ Dimensões compactas adequadas para integração em projetos eletrónicos e IoT

ESPECIFICAÇÕES
• Sensor
  - Modelo: LTR-381RGB-01
  - Funções: deteção de luz ambiente, cor RGB e infravermelhos
• Alimentação
  - Tensão de funcionamento recomendada: 3,3 V
  - Consumo típico: ~200 µA em medição ativa
• Desempenho de deteção
  - Intervalo de luz ambiente: 0,01 lux a 120 000 lux
  - Resolução: ADC de 20 bits
  - Resposta espectral:
    · Vermelho: 600 – 700 nm
    · Verde: 500 – 600 nm
    · Azul: 400 – 500 nm
• Interface
  - Comunicação: I²C
  - Conector: Qwiic (1×4)
  - Endereço I²C: 0x53 (fixo, não configurável)

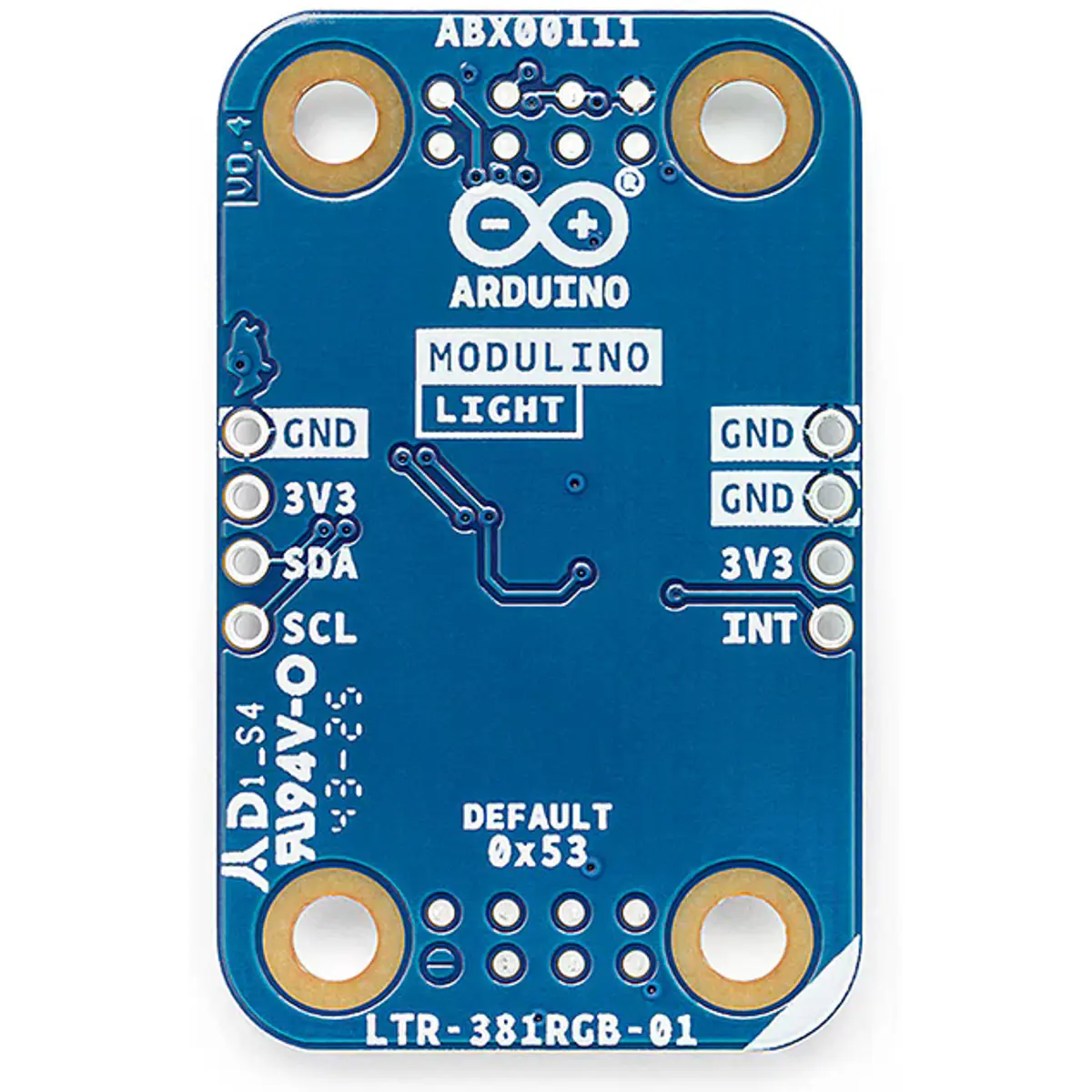

• Ligações adicionais
  - Pinos disponíveis:
    · GND
    · 3V3
    · SDA (I²C Data)
    · SCL (I²C Clock)
    · INT (saída de interrupção com pull-up de 10 kΩ)
• Condições de funcionamento
  - Temperatura de operação: −30 °C a +70 °C
• Características mecânicas
  - Dimensões da placa: 41 mm × 25,36 mm
  - Espessura: 1,6 mm (±0,2 mm)
  - Furos de montagem: 4 × Ø 3,2 mm
  - Espaçamento dos furos:
    · 16 mm na vertical
    · 32 mm na horizontal

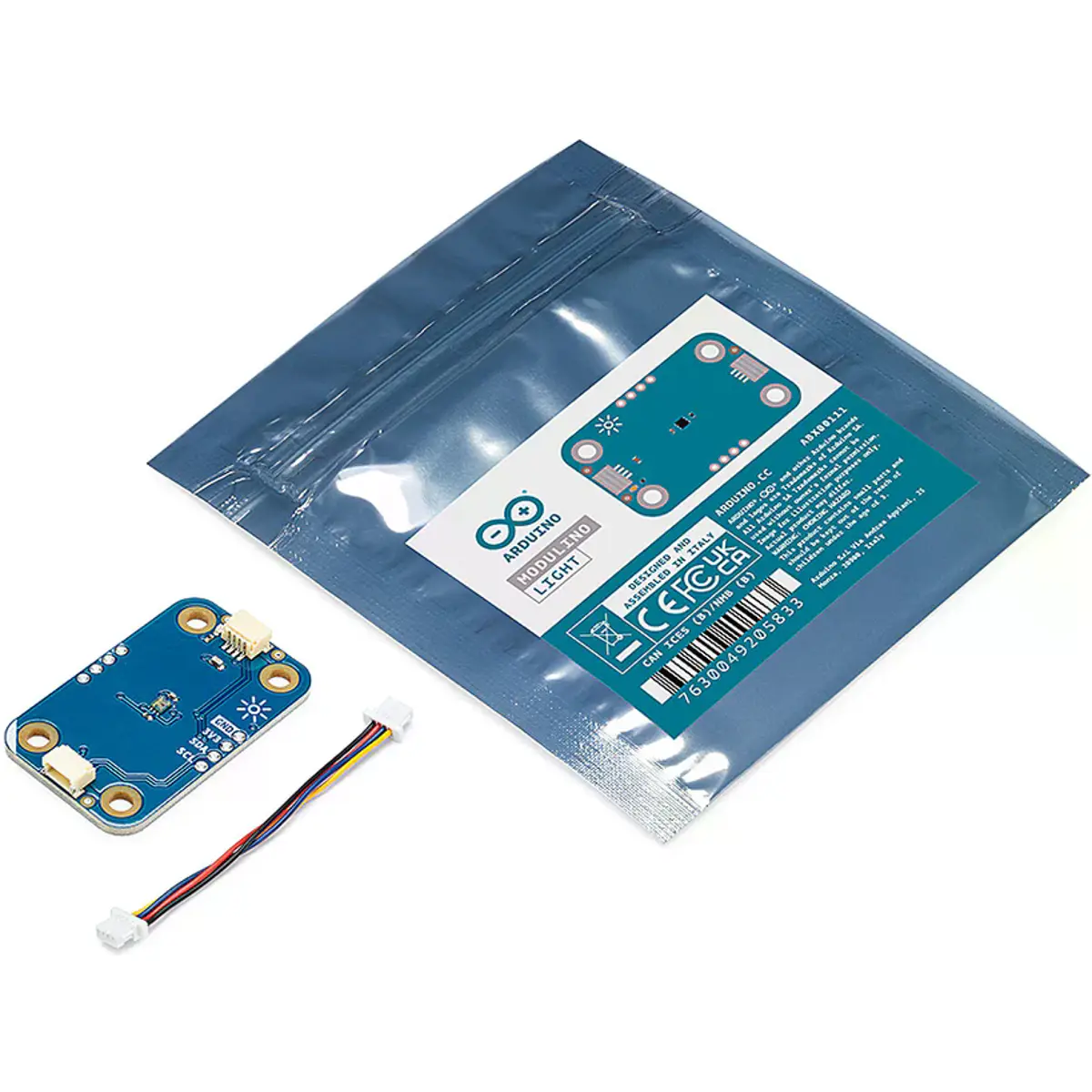

CONTEÚDO DA EMBALAGEM
• 1 × Arduino Modulino® Light
• 1 × Cabo I²C Qwiic

NOTAS
• O sensor possui endereço I²C fixo (0x53), não sendo possível alterá-lo por hardware ou software.
• O pino INT permite gerar interrupções quando valores de medição ultrapassam limites definidos ou quando novos dados estão disponíveis.
• O módulo foi concebido para utilização em barramentos I²C de 3,3 V compatíveis com o padrão Qwiic.
