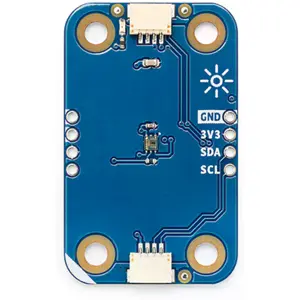

El Arduino Modulino® Light es un módulo compacto de detección óptica concebido para proyectos interactivos, educativos y aplicaciones de automatización. Basado en el sensor LTR-381RGB-01, permite medir la luz ambiente, identificar colores RGB y detectar radiación infrarroja con elevada precisión.
Gracias a la interfaz I²C compatible con el estándar Qwiic, el módulo se integra fácilmente en sistemas Arduino u otros microcontroladores a 3,3 V, sin necesidad de soldadura y simplificando la creación de prototipos. Su elevada resolución y amplia gama dinámica lo hacen ideal para aplicaciones como el control automático de la iluminación, el reconocimiento de colores o la detección de proximidad en proyectos IoT.
PRINCIPALES CARACTERÍSTICAS
◆ Sensor óptico LTR-381RGB-01 para la medición de luz ambiente, color RGB y radiación infrarroja
◆ Detección precisa de colores con canales independientes rojo, verde y azul
◆ Medición de luz ambiente con amplia gama dinámica para aplicaciones de control automático de iluminación
◆ Detección de infrarrojos adecuada para la detección de proximidad y el análisis de fuentes de luz
◆ Interfaz I²C compatible con el sistema Qwiic para una conexión rápida sin soldadura
◆ Dos conectores Qwiic integrados para conexión en cadena en el mismo bus I2C
◆ Funcionamiento a 3,3 V compatible con plataformas Arduino y microcontroladores modernos
◆ ADC de 20 bits para mediciones de alta resolución
◆ Dimensiones compactas adecuadas para la integración en proyectos electrónicos y IoT
ESPECIFICACIONES
• Sensor
- Modelo: LTR-381RGB-01
- Funciones: detección de luz ambiente, color RGB e infrarrojos
• Alimentación
- Tensión de funcionamiento recomendada: 3,3 V
- Consumo típico: ~200 µA en medición activa
• Rendimiento de detección
- Intervalo de luz ambiente: 0,01 lux a 120 000 lux
- Resolución: ADC de 20 bits
- Respuesta espectral:
· Rojo: 600 – 700 nm
· Verde: 500 – 600 nm
· Azul: 400 – 500 nm
• Interfaz
- Comunicación: I²C
- Conector: Qwiic (1×4)
- Dirección I²C: 0x53 (fija, no configurable)

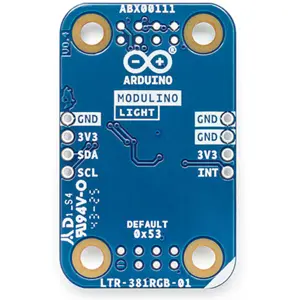

• Conexiones adicionales
- Pines disponibles:
· GND
· 3V3
· SDA (I²C Data)
· SCL (I²C Clock)
· INT (salida de interrupción con pull-up de 10 kΩ)
• Condiciones de funcionamiento
- Temperatura de funcionamiento: −30 °C a +70 °C
• Características mecánicas
- Dimensiones de la placa: 41 mm × 25,36 mm
- Espesor: 1,6 mm (±0,2 mm)
- Agujeros de montaje: 4 × Ø 3,2 mm
- Distancia entre agujeros:
· 16 mm en vertical
· 32 mm en horizontal

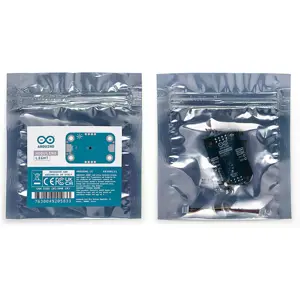

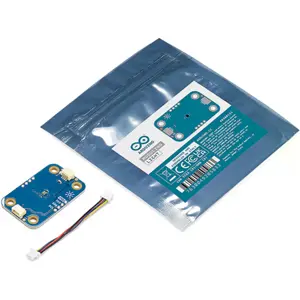

CONTENIDO DEL PAQUETE
• 1 × Arduino Modulino® Light
• 1 × Cable I²C Qwiic
NOTAS
• El sensor tiene una dirección I²C fija (0x53), por lo que no es posible cambiarla mediante hardware o software.
• El pin INT permite generar interrupciones cuando los valores de medición superan límites definidos o cuando hay nuevos datos disponibles.
• El módulo está concebido para su uso en buses I²C de 3,3 V compatibles con el estándar Qwiic.
