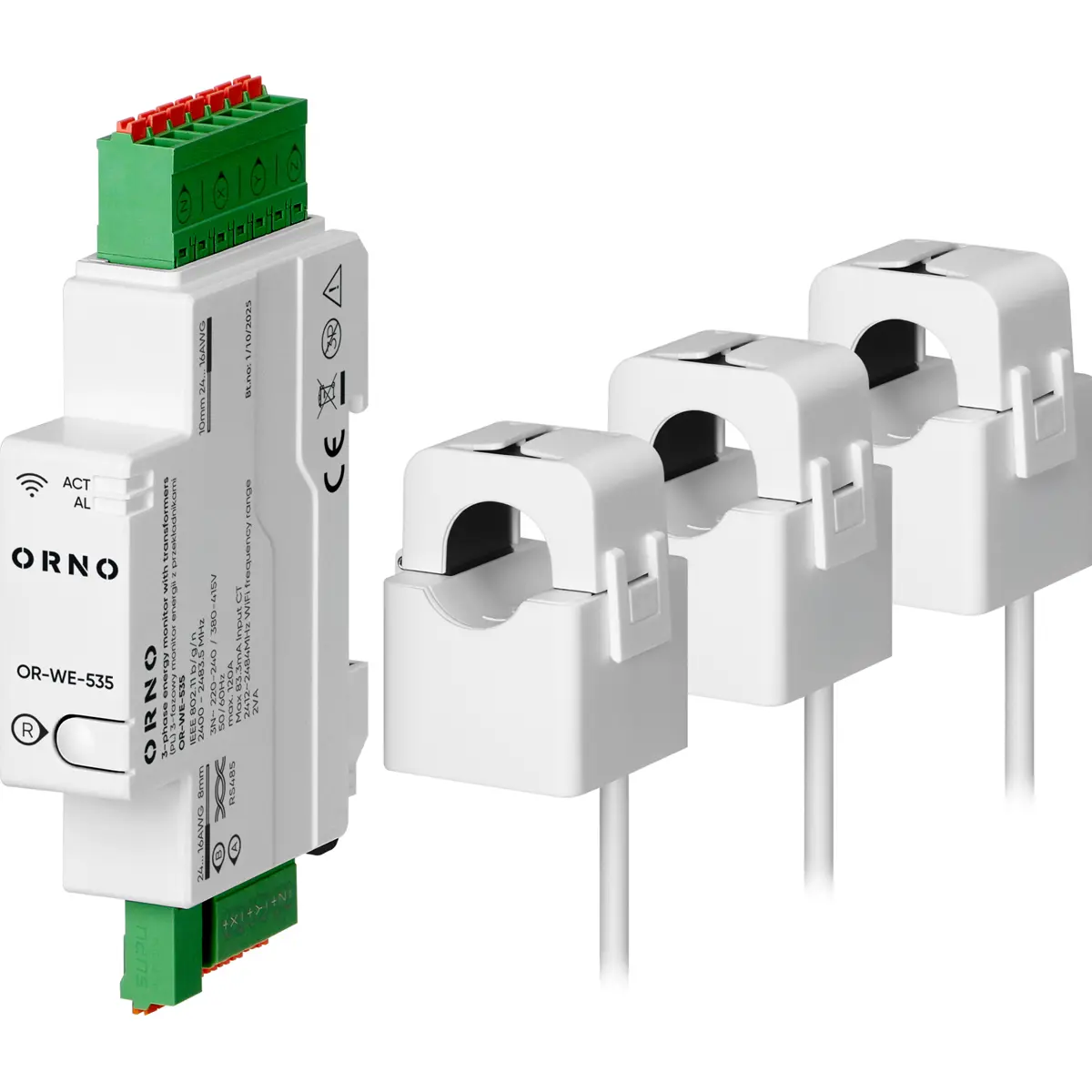

Este monitor de energia trifásico foi concebido para medir e registar consumos com transformadores de corrente (TC) até 120A, permitindo acompanhar a instalação em tempo real e com histórico. Com conectividade Wi-Fi (Tuya Smart) e interface RS-485 Modbus, é uma solução prática para monitorização energética em quadros elétricos residenciais, comerciais ou industriais.
PRINCIPAIS CARACTERÍSTICAS
◆ Monitorização de energia trifásica com transformadores de corrente (medição indireta/semi-indireta) até 120 A
◆ Ligação Wi-Fi 2,4 GHz e controlo/visualização na app Tuya Smart
◆ Registo de perfil de carga (load profile) para consulta de histórico
◆ Medição de potência ativa e contabilização de energia consumida e devolvida (sentido direto e inverso)
◆ Interface RS-485 com protocolo Modbus para integração em sistemas de gestão/automação
◆ Formato modular para calha DIN (1 módulo) e grau de proteção IP20
ESPECIFICAÇÕES
• Medição / elétrica:
- Tipo de contador: Eletrónico
- Polos/fases: Trifásico
- Corrente máxima (Imax): 120 A
- Tensão nominal (N-L): 220–240 V~
- Tensão nominal (L-L): 380–415 V~
- Frequência: 50/60 Hz
- Classe de exatidão de medição: Classe 1
- Tipo de energia: Energia ativa
· Potência ativa: Sim
· Potência reativa: Não
- Energia em sentido direto: Sim
- Energia em sentido inverso: Sim
- Aplicação: Consumo / devolução
- Perfil de carga (load profile): Sim
• Comunicação / interfaces:
- Comunicação: Wi-Fi
· Norma: IEEE 802.11 b/g/n, 2,4 GHz
· Potência Wi-Fi: ≤ 0,1 W
- App/Cloud: Tuya Smart (compatível)
- Interface: RS-485 (Modbus)
• Instalação / mecânica:
- Montagem: Adaptador para calha DIN
- Largura (módulos DIN): 1
- Secção máxima do condutor: até 95 mm²
- Dimensões do módulo (L × A × P): 18 × 100 × 66 mm
- Dimensões do transformador (L × A × P): 35 × 47 × 31 mm
- Comprimento do cabo do transformador: 0,95 m
- Grau de proteção: IP20
• Ambiente:
- Temperatura de funcionamento: -25 °C a +70 °C
- Humidade máxima: ≤ 95%
• Normas / conformidade:
- IEC 61557-12; IEC 61326-1; ETSI EN 300 328; ETSI EN 301 489-1; ETSI EN 301 489-17
