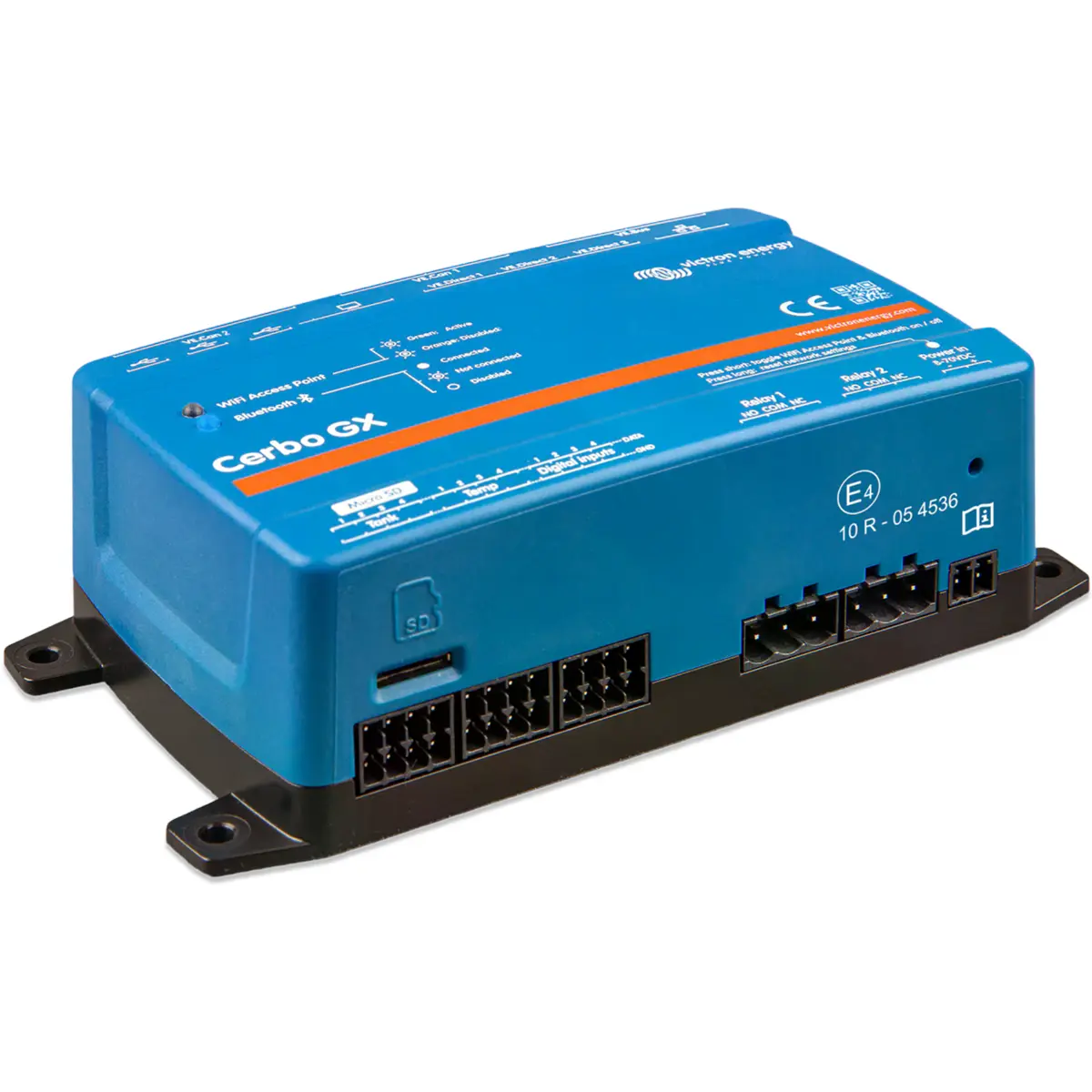

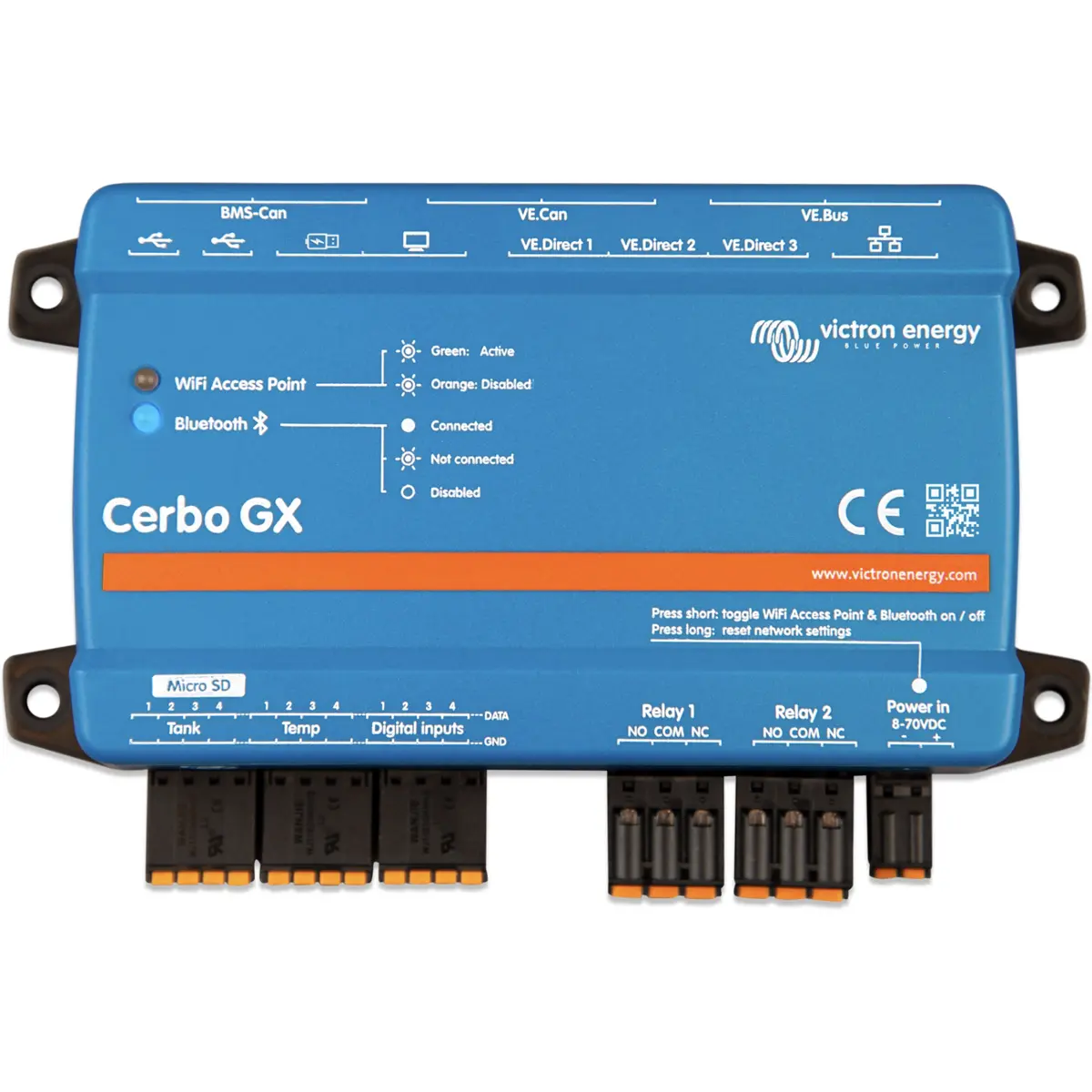

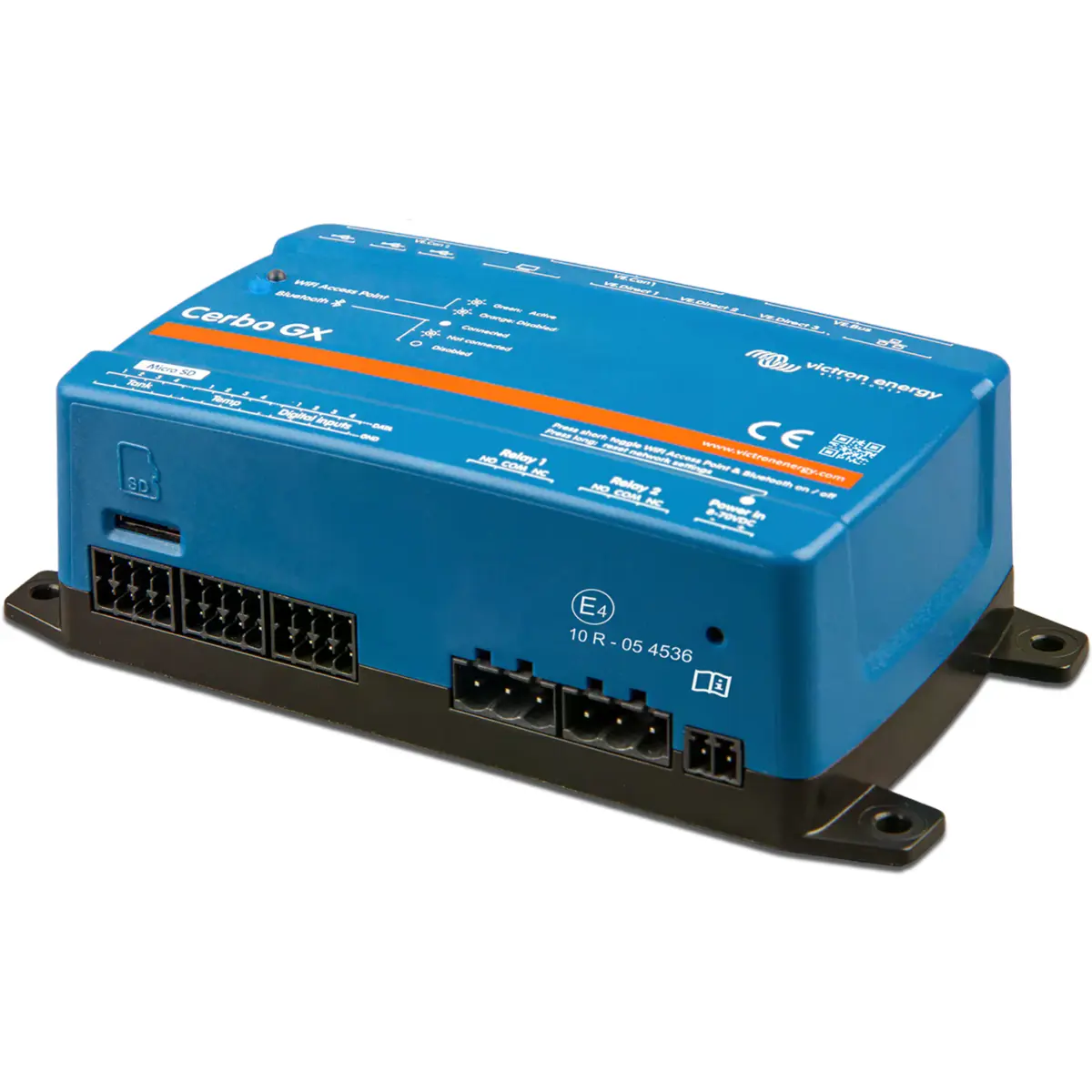

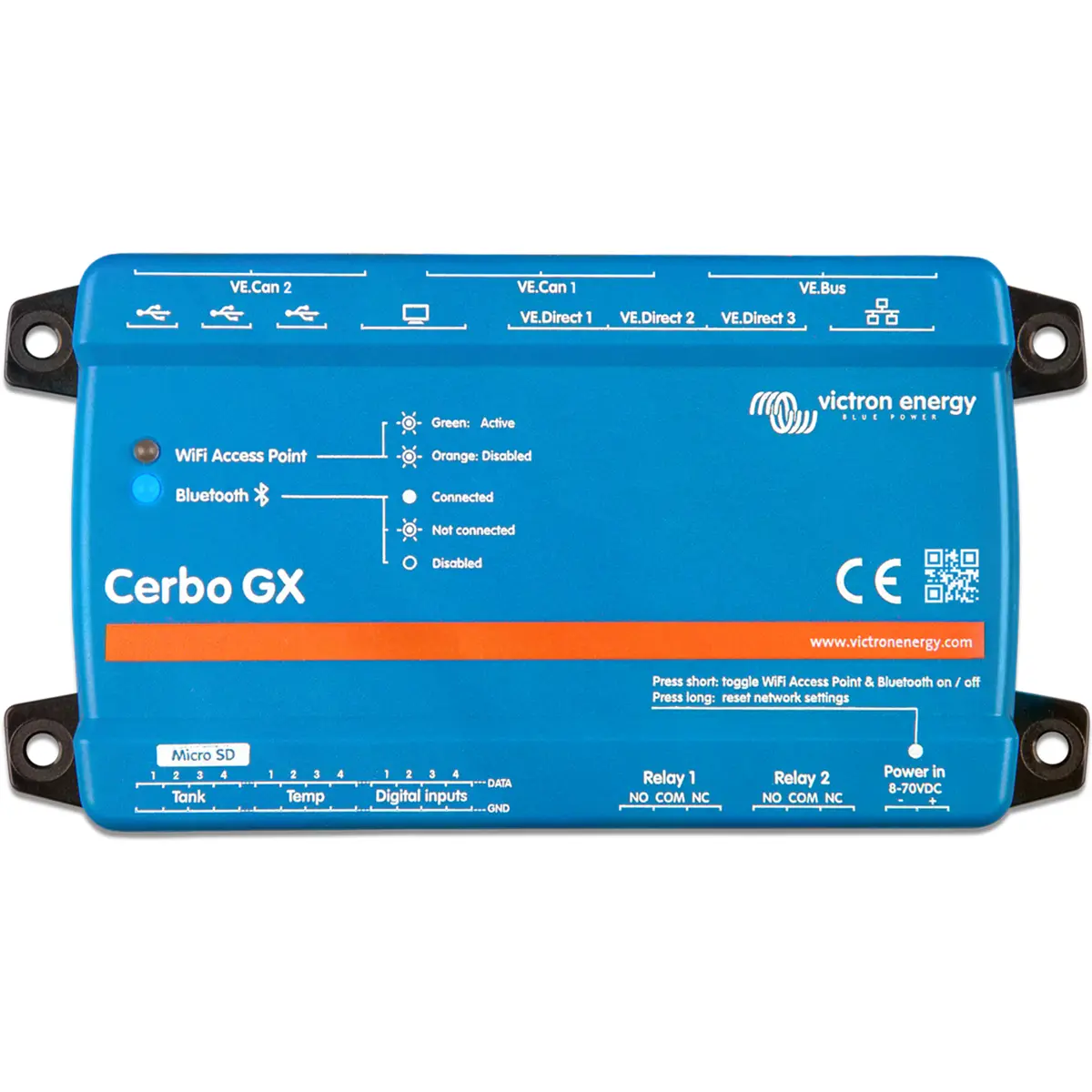

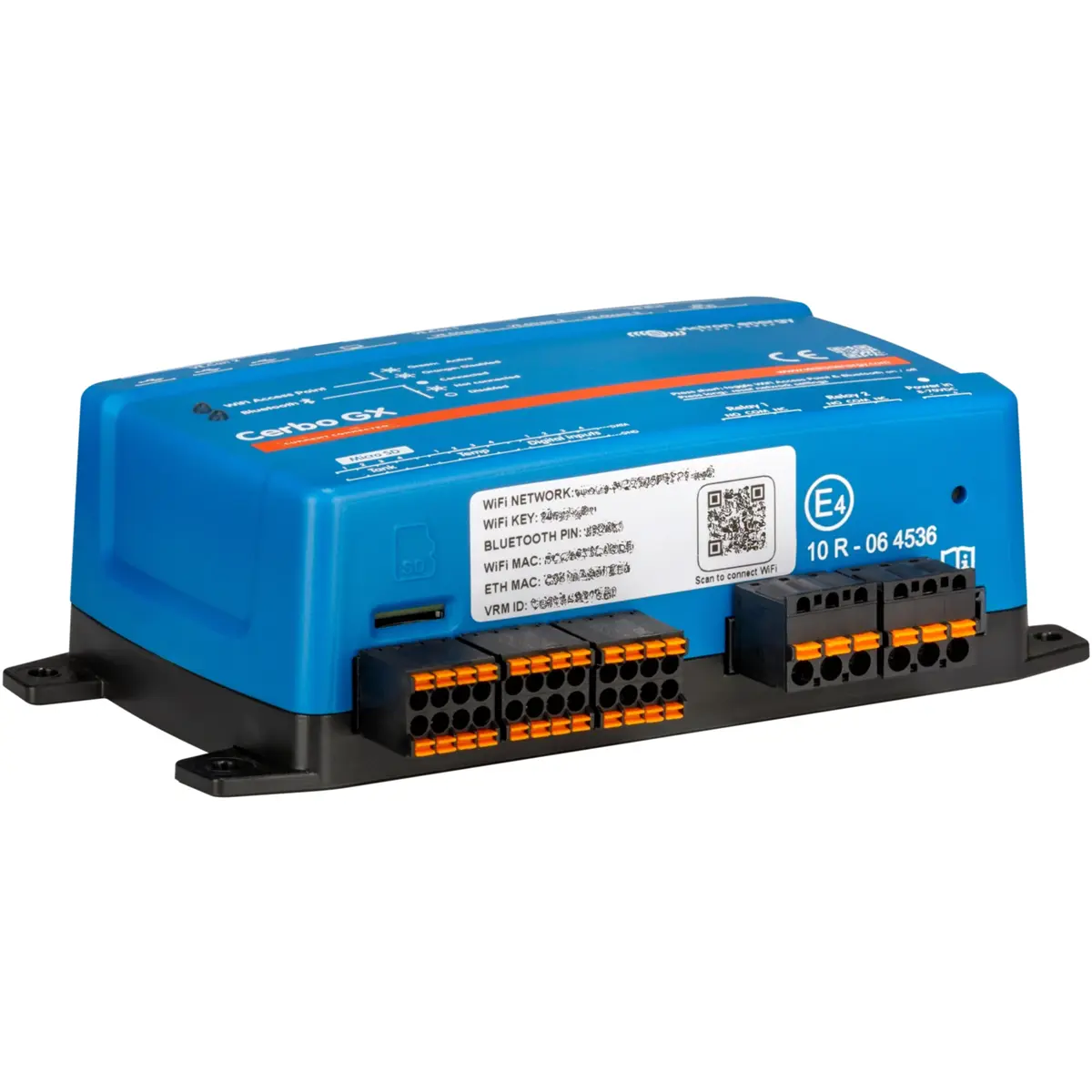

O Cerbo GX MK2 é um centro de comunicação avançado para sistemas de energia Victron, concebido para centralizar a monitorização, o controlo e a integração de todos os componentes críticos da instalação. Compacto, versátil e preparado para aplicações residenciais, móveis, marítimas e off-grid, permite gerir o sistema localmente ou à distância com elevada flexibilidade e uma conectividade muito completa.
PRINCIPAIS CARACTERÍSTICAS
◆ Centro de comunicação e controlo para sistemas de energia Victron
◆ Compatível com monitorização local, consola remota e portal VRM
◆ 2 portas VE.Can independentes no MK2, com VE.Can 1 galvanicamente isolada
◆ 3 portas USB host totalmente funcionais
◆ 3 portas VE.Direct para ligação de equipamentos Victron compatíveis
◆ 1 interface VE.Bus para integração com inversores/carregadores
◆ Wi-Fi integrado com ponto de acesso e Bluetooth Smart
◆ 4 entradas resistivas para nível de depósito
◆ 4 entradas para sensores de temperatura
◆ 4 entradas digitais com contagem de impulsos
◆ 2 relés programáveis NO/NC
◆ Alimentação ampla de 8 VCC a 70 VCC
◆ Montagem em parede ou em calha DIN (com adaptador opcional, não incluído)
FUNCIONALIDADES EM DESTAQUE
✅ Monitorização e controlo centralizados
O Cerbo GX MK2 reúne num único equipamento a supervisão do sistema energético, permitindo acompanhar inversores/carregadores, carregadores solares, baterias, depósitos, sensores e outros dispositivos compatíveis. Isto simplifica a gestão da instalação e melhora a leitura global do estado do sistema.
✅ Acesso local e remoto
O sistema pode ser acompanhado localmente através de navegador, ecrã GX Touch opcional ou aplicação compatível, e remotamente através do portal VRM. Esta flexibilidade torna-o especialmente útil em instalações técnicas onde o diagnóstico, a configuração e a supervisão à distância são importantes.
✅ Hardware MK2 mais flexível

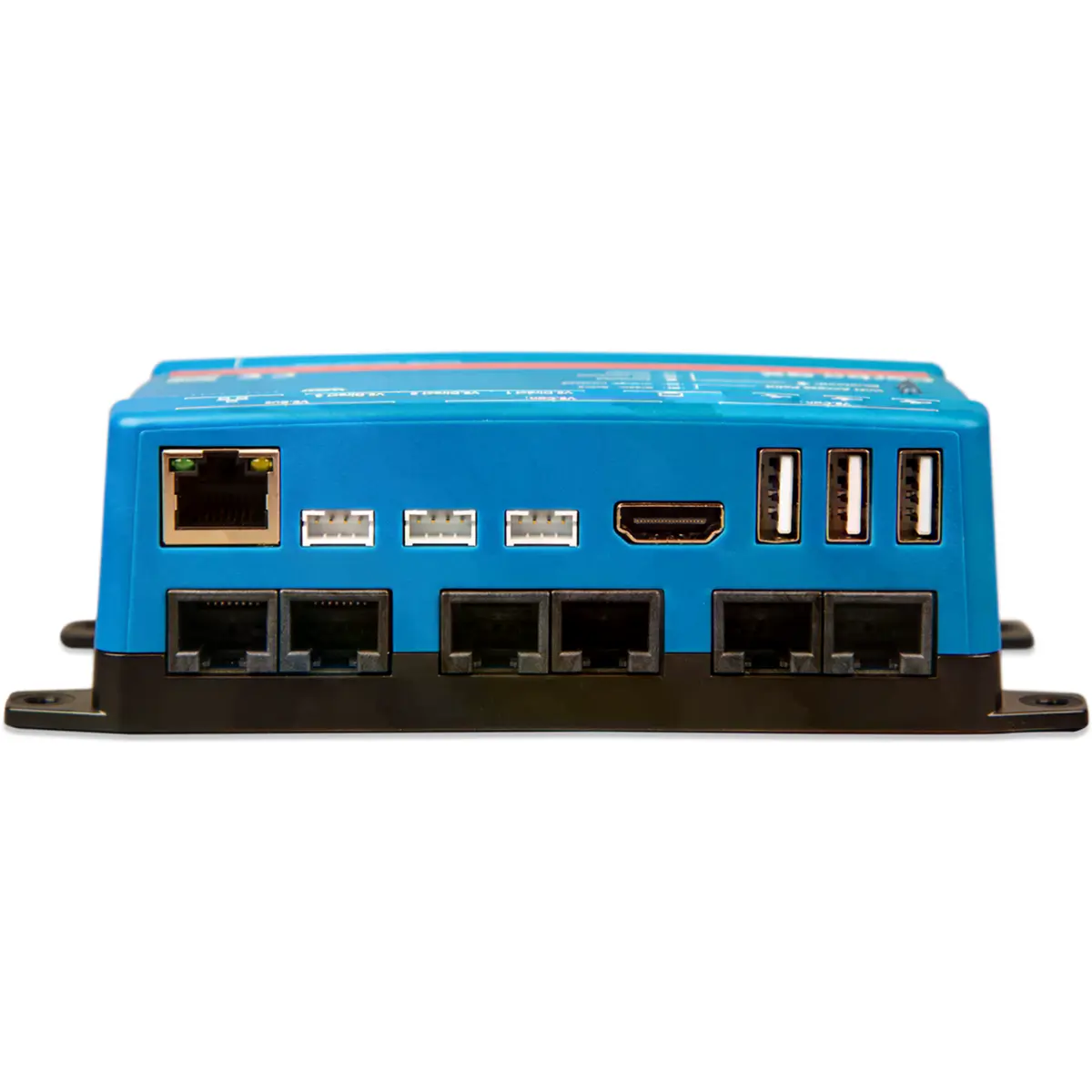

Face à versão anterior, o Cerbo GX MK2 destaca-se pela presença de duas portas VE.Can configuráveis, três portas USB host totalmente funcionais e fichas RJ45 rodadas 180°, facilitando a extração dos cabos e a instalação em espaços apertados.
✅ Integração alargada de sensores e sinais
Com 4 entradas de depósito, 4 entradas de temperatura e 4 entradas digitais, o Cerbo GX MK2 adapta-se facilmente a aplicações que exigem mais informação do sistema, seja em embarcações, veículos, instalações autónomas ou sistemas híbridos.
✅ Preparado para expansão
Além das interfaces integradas, o equipamento pode ser expandido com acessórios e periféricos compatíveis, como ecrãs GX Touch, sensores adicionais e interfaces USB. Isto permite criar soluções mais completas sem substituir o controlador principal.
ESPECIFICAÇÕES
• Tipo de produto: Centro de comunicação e controlo para sistemas de energia
• Modelo: Cerbo GX MK2
• Referência: BPP900451100
• Tensão de alimentação: 8 VCC a 70 VCC
• Montagem
- Instalação: Mural ou em calha DIN de 35 mm
- Nota: A montagem em calha DIN requer adaptador opcional (não incluído)
• Portas de comunicação
- VE.Direct: 3
· Sempre isoladas
· Máximo total de dispositivos VE.Direct: 15
- VE.Bus: 2 fichas RJ45 em paralelo
· Sempre isoladas
- VE.Can 1: Sim
· Isolada galvanicamente
- VE.Can 2: Sim
· Não isolada
- Ethernet: RJ45 10/100
· Isolada, exceto blindagem
- Wi-Fi: Integrado
· 2.4 GHz
· Inclui ponto de acesso Wi-Fi
- Bluetooth: Integrado
· Bluetooth Smart
- USB: 3 portas USB host
· Totalmente funcionais
- HDMI: 1 porta
- Ranhura microSD: Sim
· Cartões até 32 GB
• Entradas e saídas
- Entradas de nível de depósito resistivo: 4
- Entradas para sensores de temperatura: 4
- Entradas digitais: 4
· Compatíveis com contagem de impulsos
- Relés: 2 x NO/NC
· CC até 30 VCC: 6 A
· CC até 70 VCC: 1 A
· CA: 6 A a 125 VCA
• Conectividade sem fios
- Bluetooth
· Frequência: 2.402 GHz a 2.48 GHz
· Potência: 5.2 mW
- Wi-Fi
· Frequência: 2.412 GHz a 2.462 GHz
· Potência: 88.1 mW
• Características físicas
- Dimensões (a x l x p): 78 x 154 x 48 mm
- Temperatura de funcionamento: -20 °C a +50 °C
- Grau de proteção: IP20
• Normas
- Segurança: IEC 62368-1
- EMC: EN 301489-1, EN 301489-17
- Automóvel: ECE R10-6

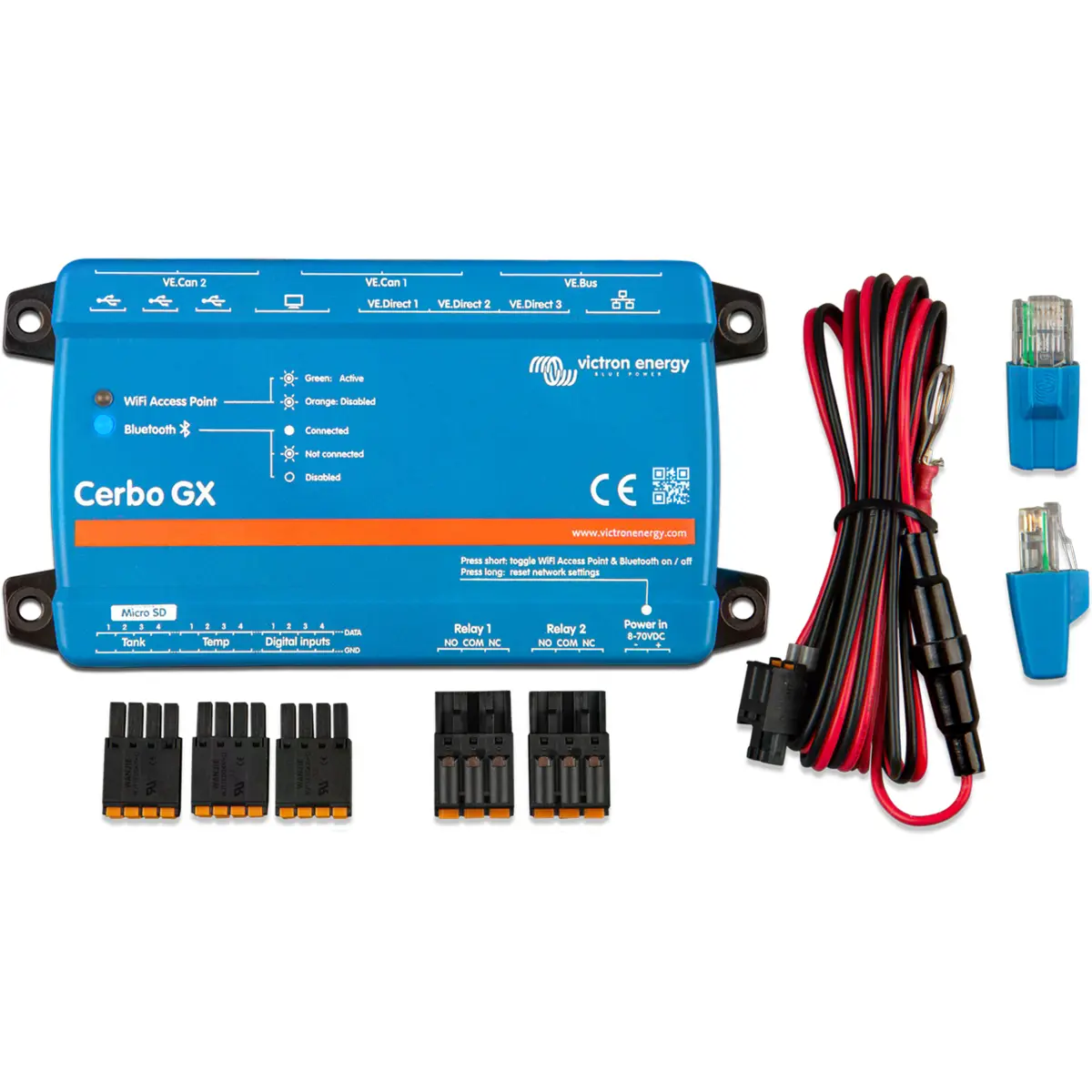

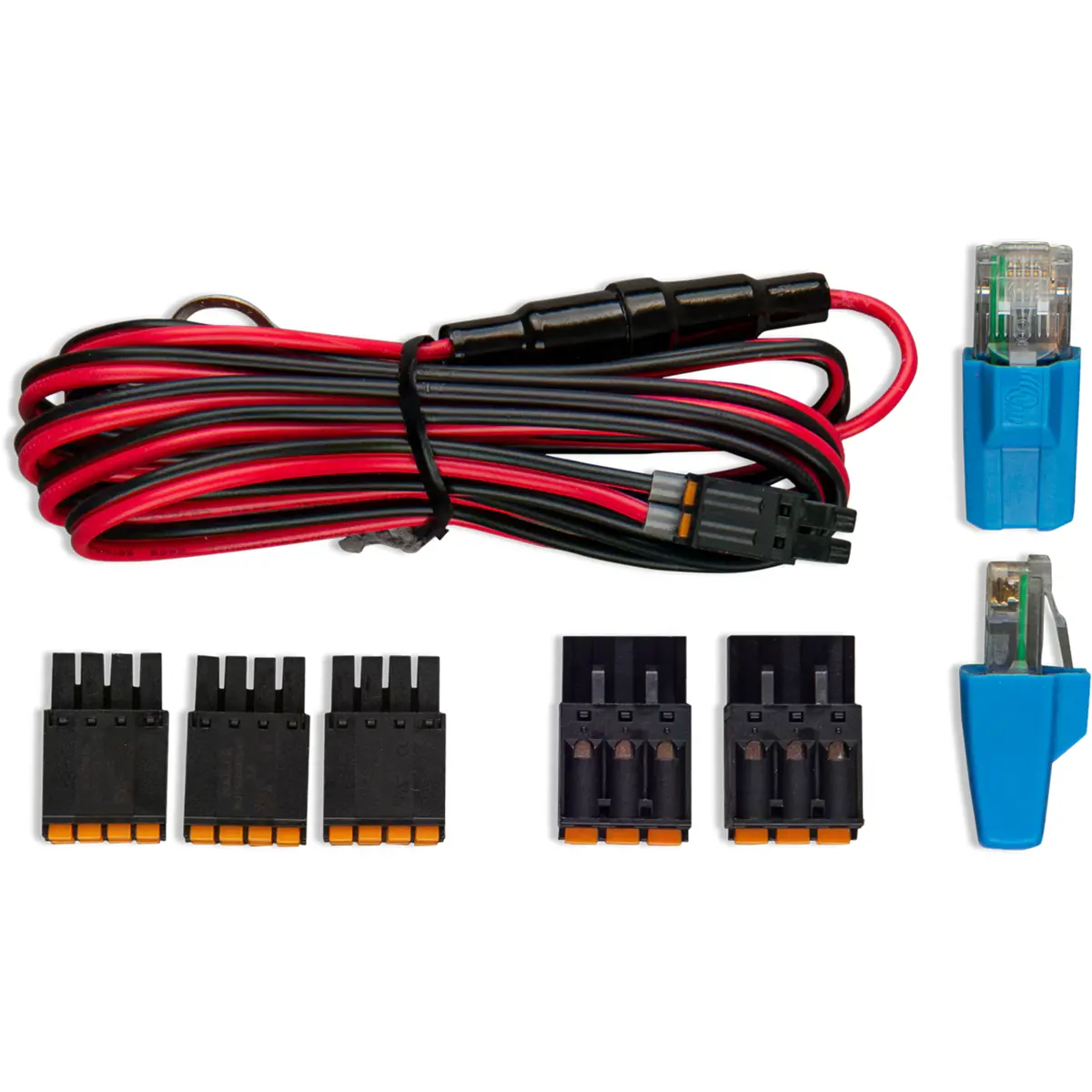

CONTEÚDO DA EMBALAGEM
◆ Cerbo GX MK2
◆ Cabo de alimentação CC com fusível em linha
◆ Terminais de olhal M8 para ligação à bateria ou barramento CC
◆ 2 terminadores VE.Can
◆ Blocos de terminais amovíveis
- 3 x 4 pinos
- 2 x 3 pinos
- 1 x 2 pinos
NOTAS
◆ O ecrã GX Touch não está incluído e é vendido em separado.
◆ A função Bluetooth serve sobretudo para ligação inicial e configuração de rede, não para ligação direta a outros produtos Victron, como alguns controladores SmartSolar.
◆ A porta VE.Can 1 é isolada, enquanto a VE.Can 2 não é isolada.
◆ As três portas USB do MK2 são portas host totalmente funcionais.
