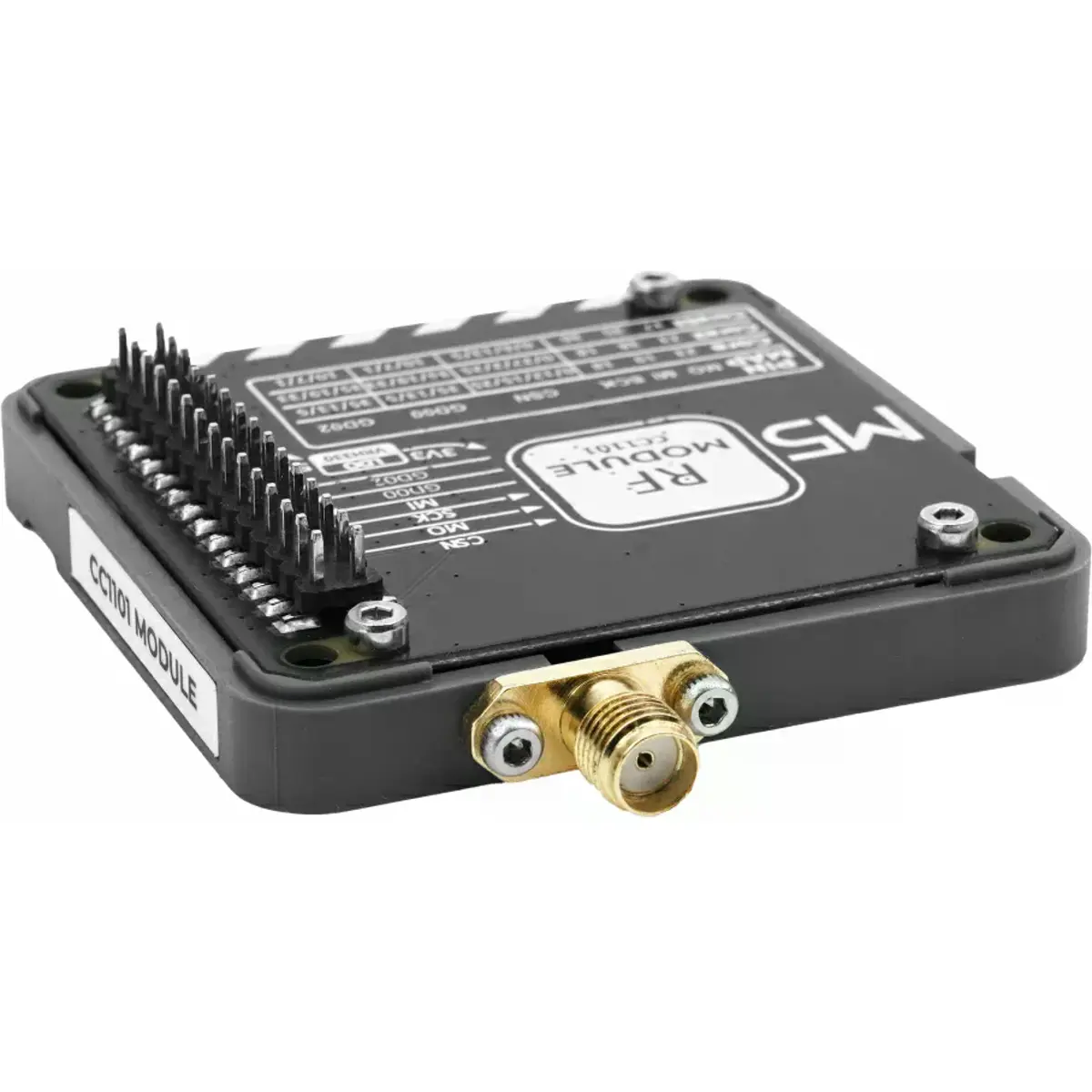

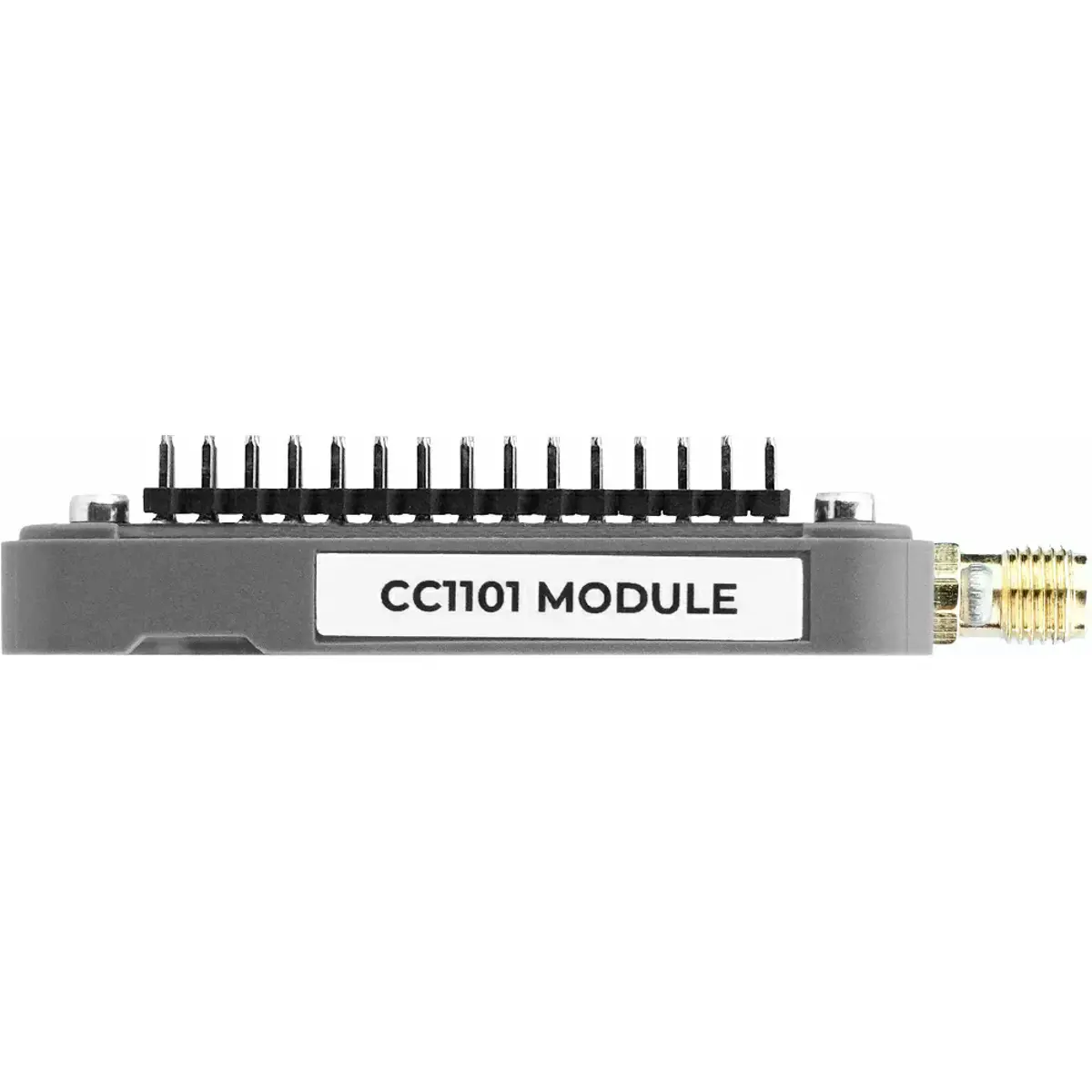

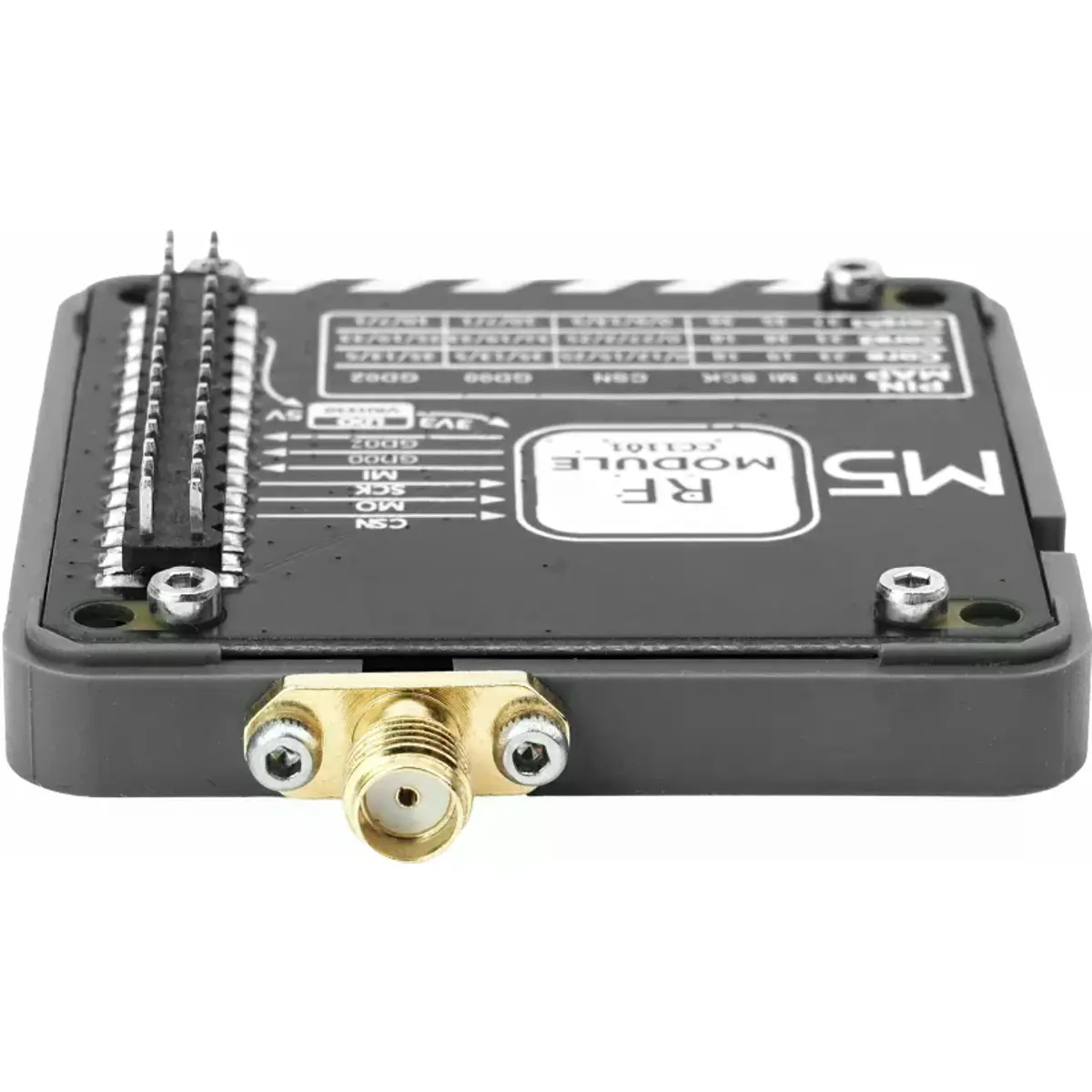

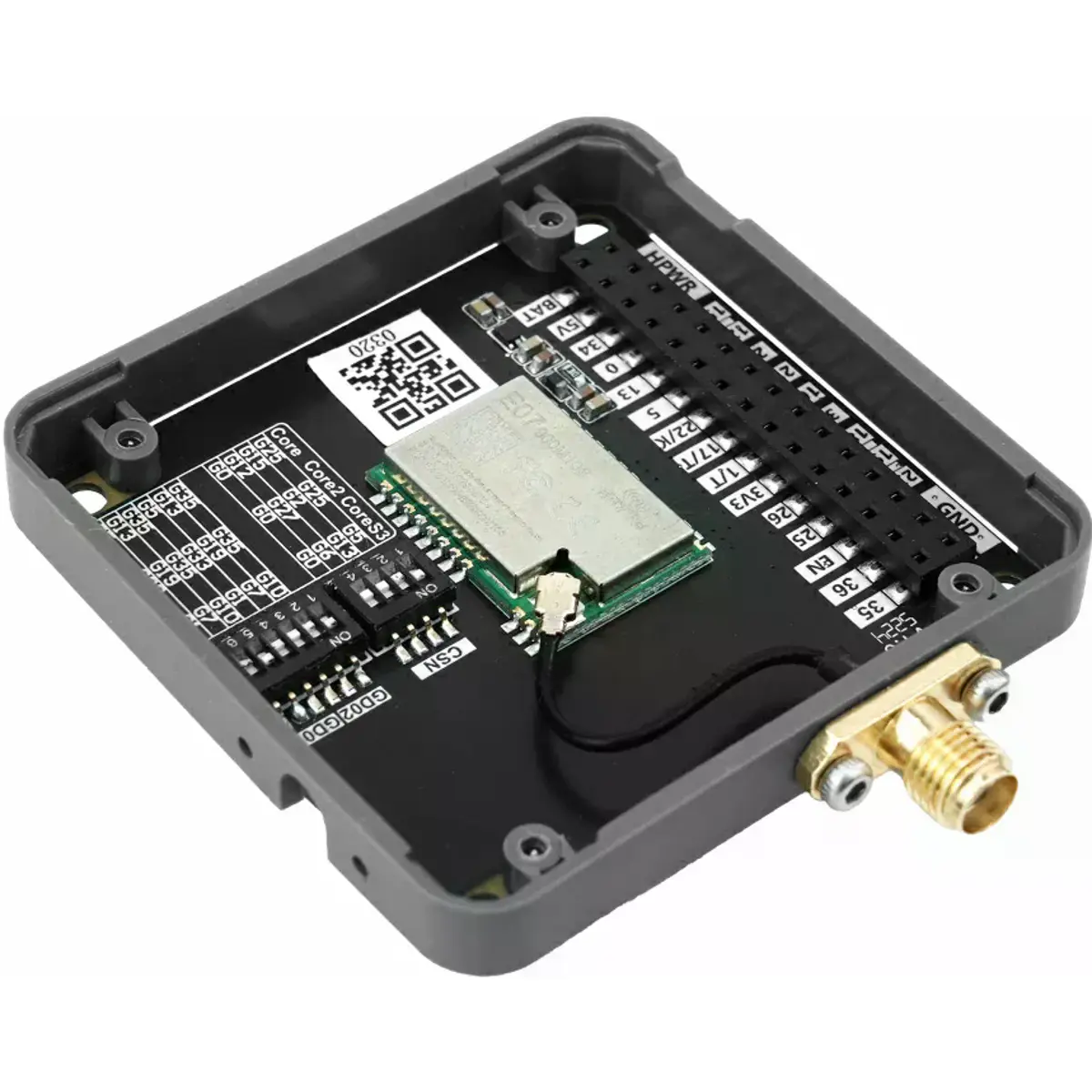

El M5Stack CC1101 es un módulo de comunicación inalámbrica diseñado para la transmisión de datos en banda Sub-1 GHz, ideal para aplicaciones de control remoto, automatización e IoT. Basado en el módulo E07-900M10S, que integra un transceptor RF de bajo consumo CC1101, este módulo ofrece una solución estable y eficiente para comunicaciones inalámbricas en bandas de frecuencia entre 855 MHz y 925 MHz.
Comunica mediante la interfaz SPI, admite varios métodos de modulación (como 2-FSK, GFSK, ASK y OOK) e integra interruptores DIP para una configuración flexible de los pines, lo que permite apilarlo fácilmente con otros módulos para ampliar la funcionalidad.
Este módulo M5Stack está indicado para proyectos como automatización industrial, sistemas de casas inteligentes, iluminación automática y robótica, en los que se necesita una comunicación inalámbrica fiable con bajo consumo de energía.
PRINCIPALES CARACTERÍSTICAS
✅ Transceptor RF Sub-1 GHz basado en CC1101 para comunicación inalámbrica estable y de bajo consumo
✅ Banda de frecuencia: 855 ~ 925 MHz, adecuada para aplicaciones ISM y RF industriales
✅ Interfaz de comunicación SPI — para conexión con microcontroladores y sistemas electrónicos inteligentes integrados
✅ Soporte para varios métodos de modulación (2-FSK, 4-FSK, GFSK, MSK, ASK, OOK) para mayor flexibilidad de transmisión

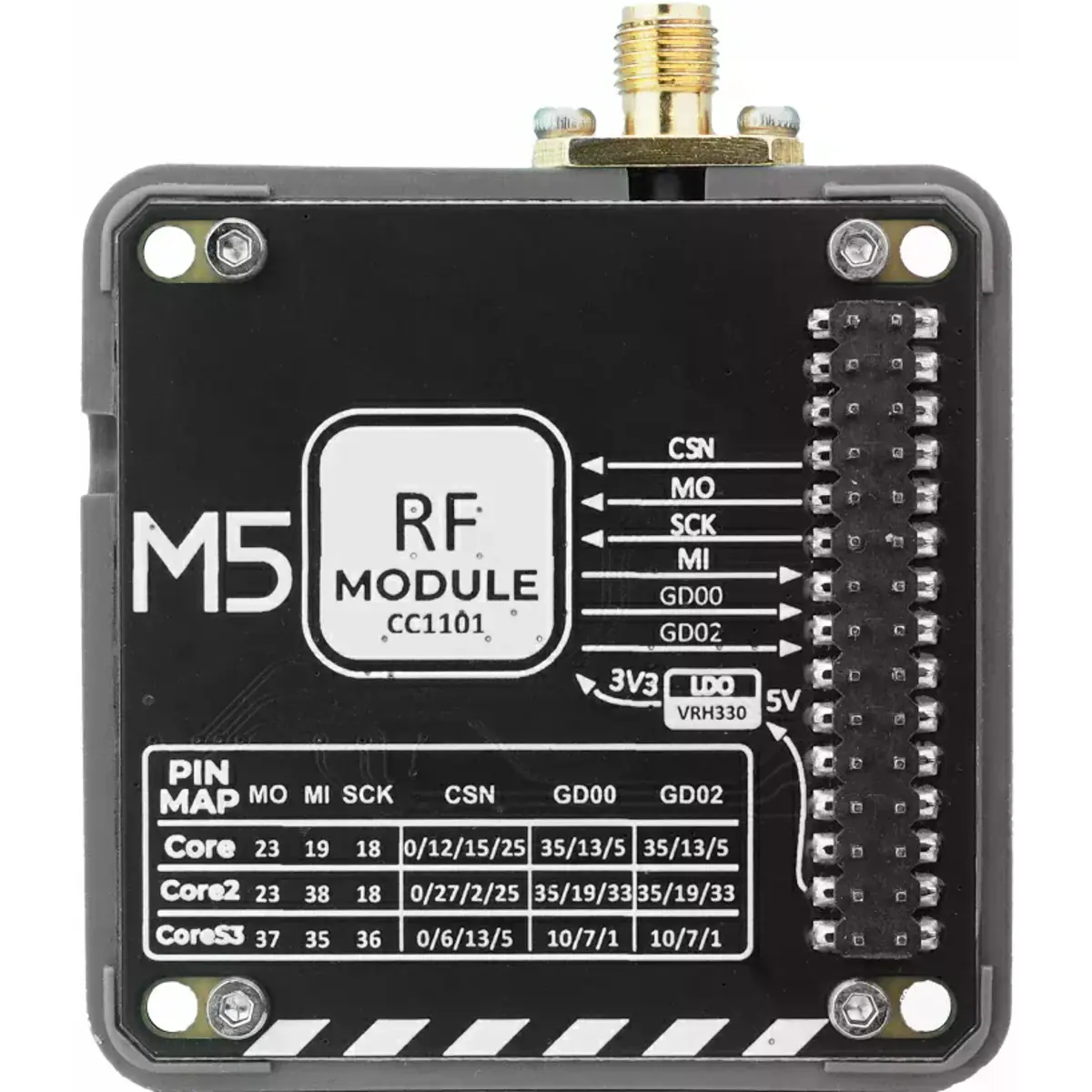

✅ Interruptores DIP integrados para configuración de pines y opciones de funcionamiento
✅ El apilamiento de módulos facilita la expansión con otros módulos M5Stack
✅ Indicadores RSSI y LQI: proporcionan medición de la intensidad de la señal y la calidad de la conexión
✅ Incluye antena SMA de goma para comunicación inalámbrica lista para usar
ESPECIFICACIONES TÉCNICAS

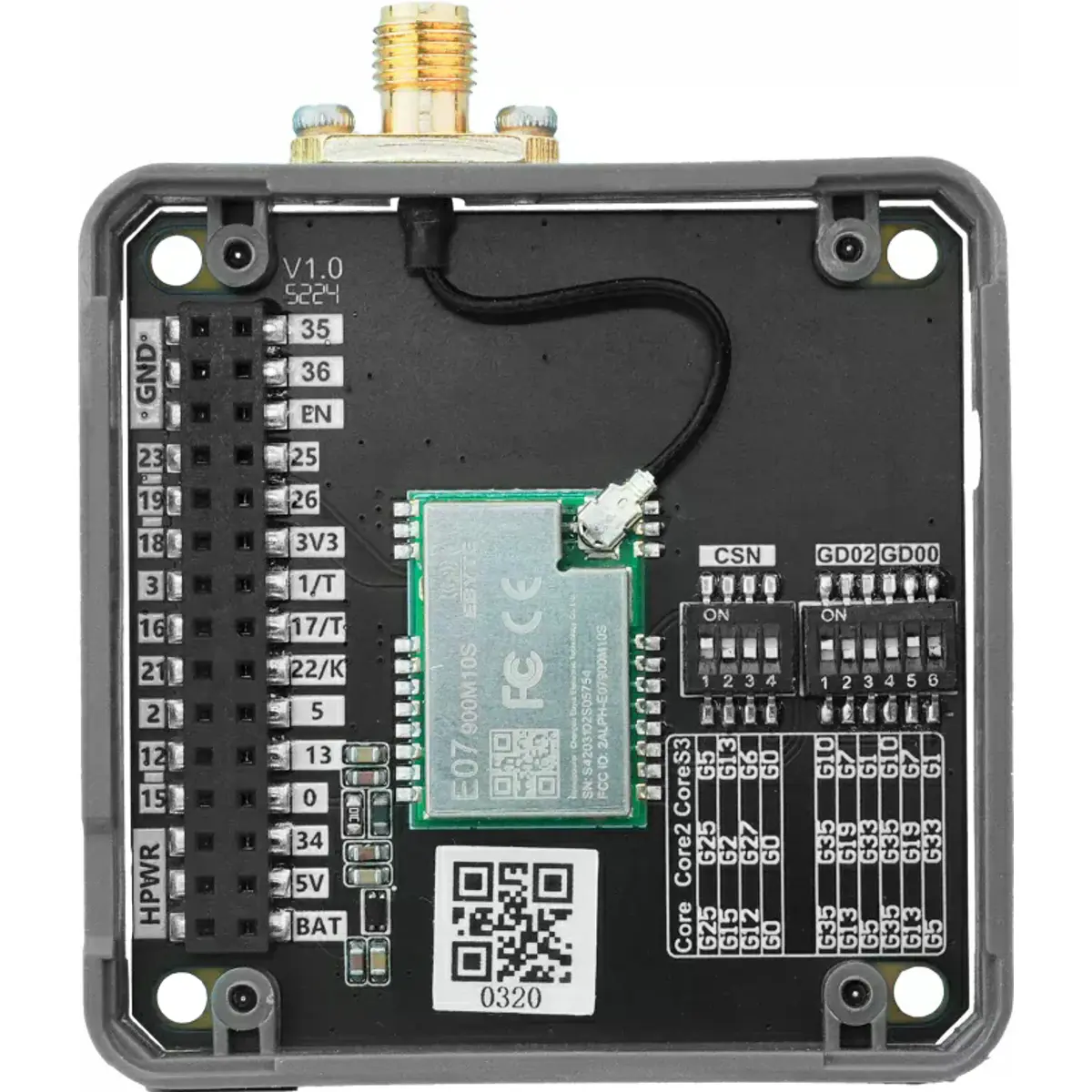

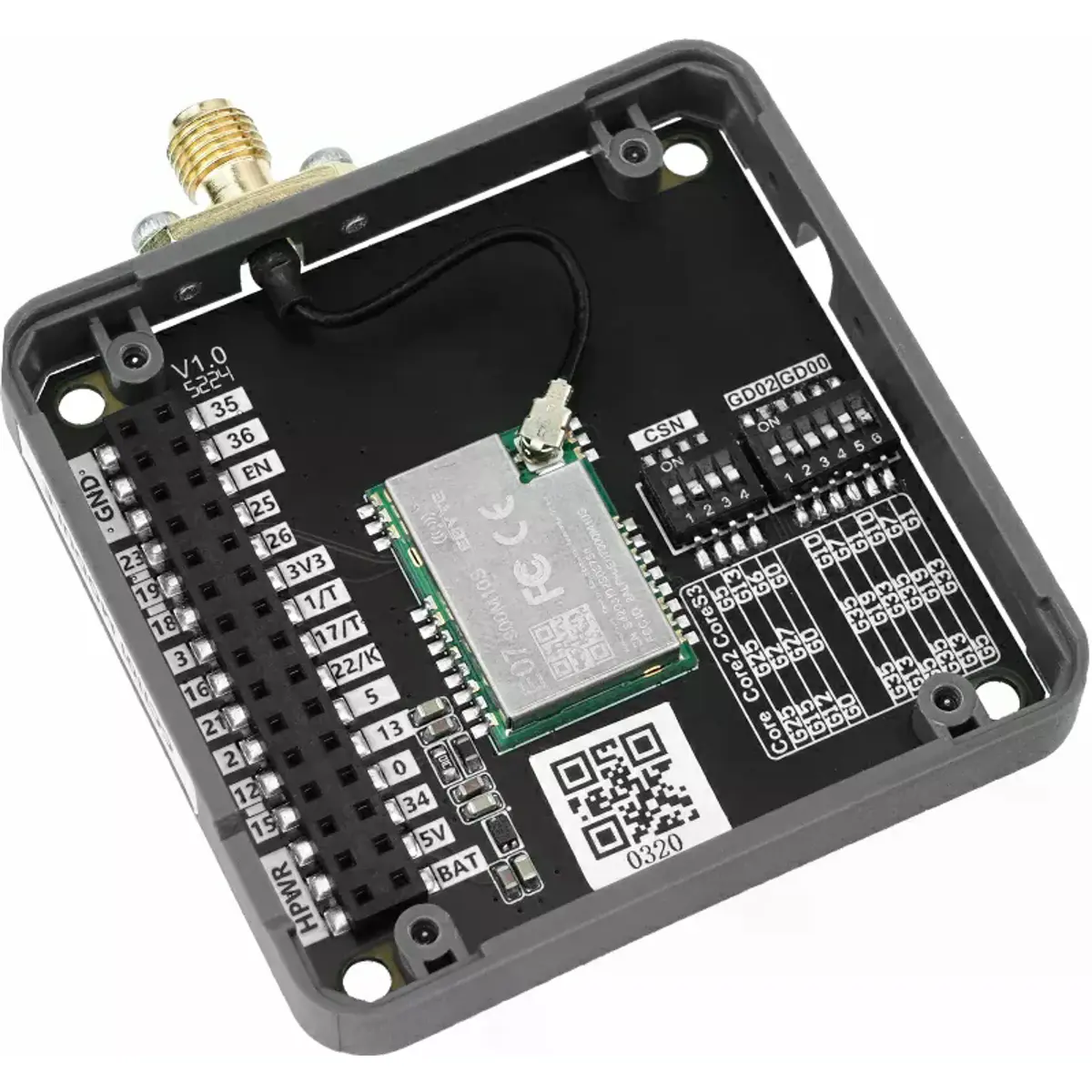

• Transceptor RF: E07-900M10S con base CC1101
• Banda de Frecuencia: 855 ~ 925 MHz
• Interfaz de Comunicación: SPI
• Modulación Admite: 2-FSK, 4-FSK, GFSK, MSK, ASK, OOK
• Tasa de Datos Programable: 0,6 ~ 500 kbps
• Sensibilidad de Recepción: hasta −109 dBm (1.2 kbps)
• Potencia de Transmisión: +10 dBm
• FIFO RX/TX: 64 bytes independientes
• Indicadores: RSSI, LQI
• Consumo:
- Modo Sleep: ~26,48 µA @ 5 V
- Standby: ~1,74 mA @ 5 V
- RX/Modo Recepción: ~17,11 mA @ 5 V
- TX/Modo Transmisión: ~30 mA @ 5 V

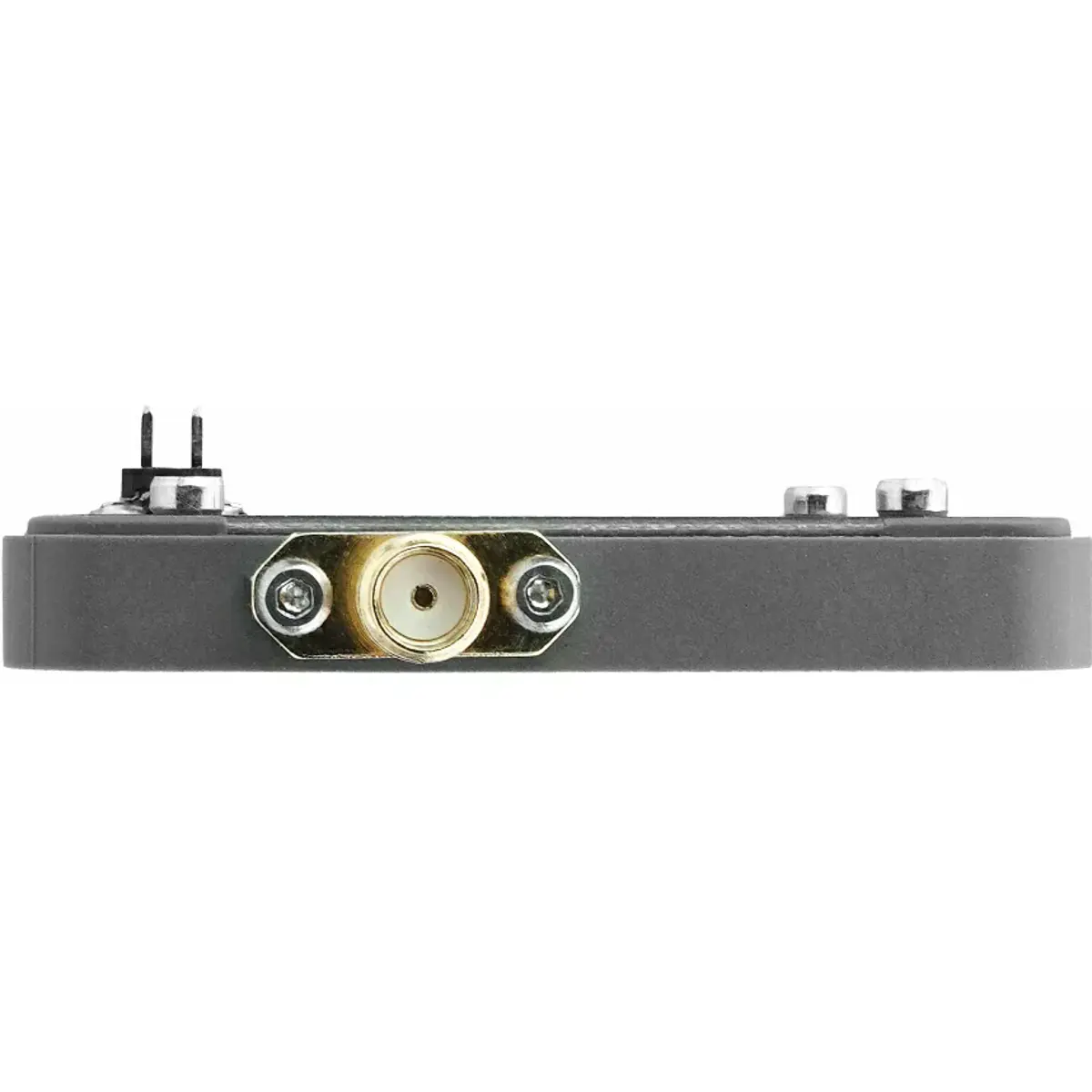

• Antena: SMA de goma 2,5 dBi (110 × 8 mm)
• Dimensiones: 54,0 × 63,6 × 13,1 mm
• Peso: ~15,8 g

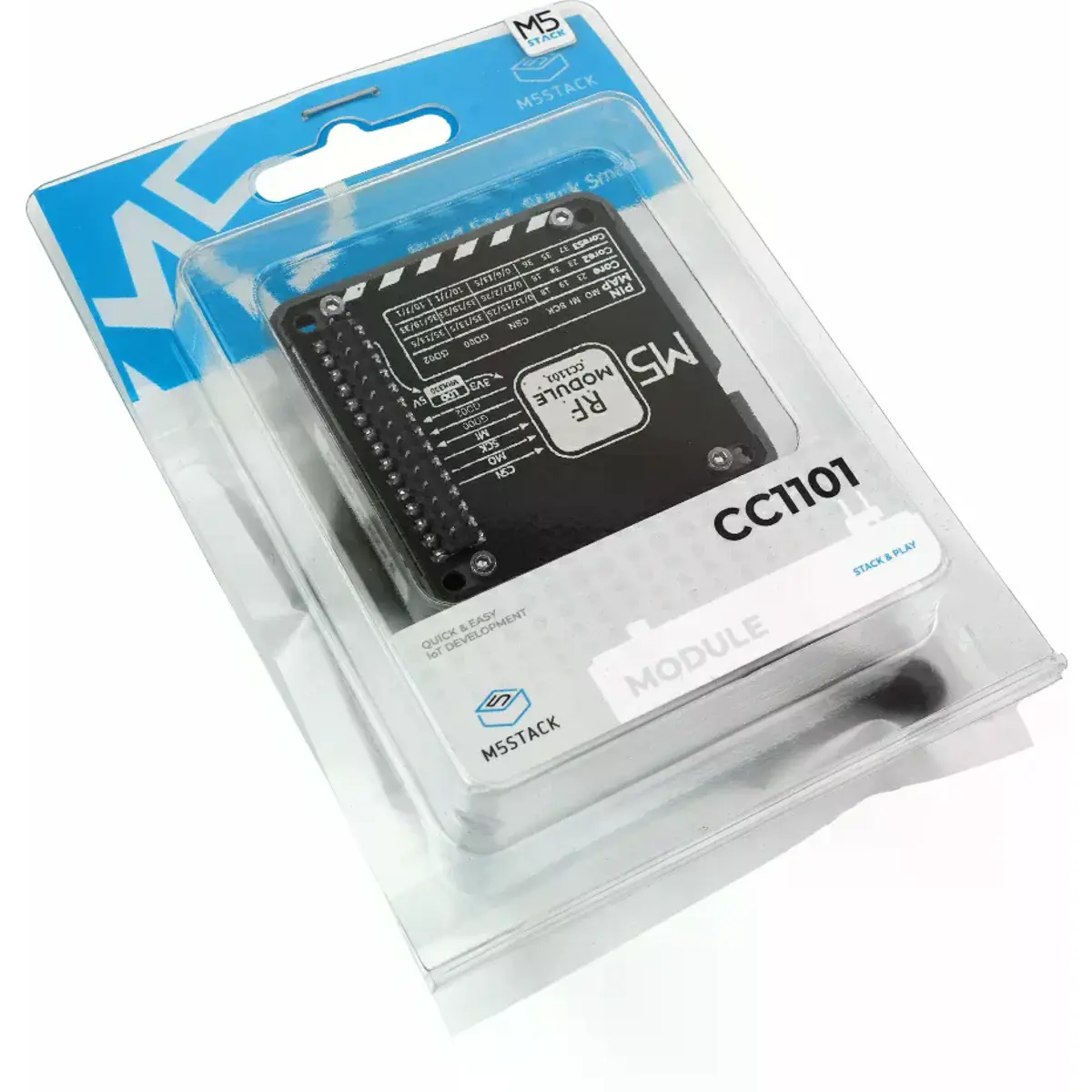

• Contenido del Paquete:
- 1 × Módulo CC1101
- 1 × Antena SMA de goma
