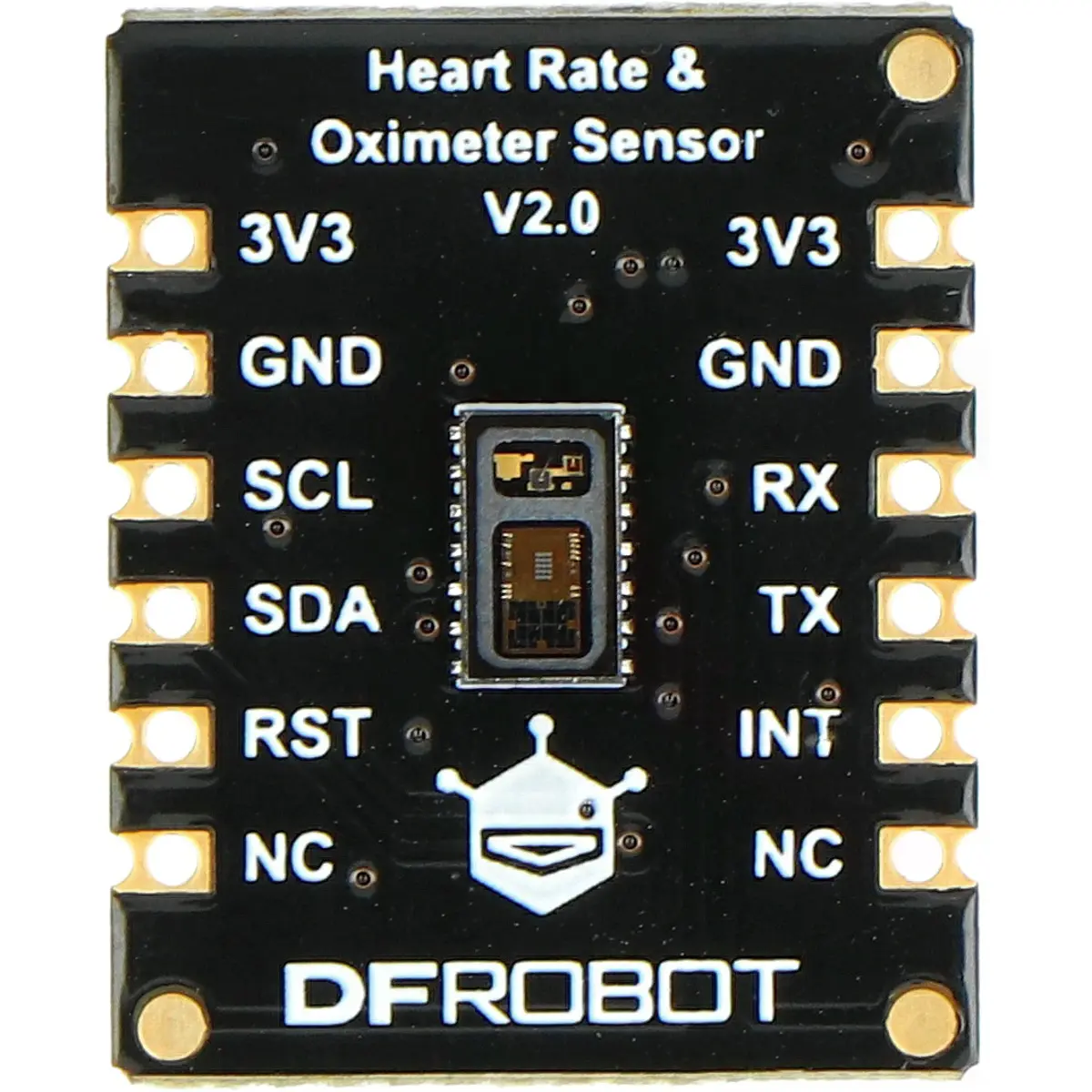

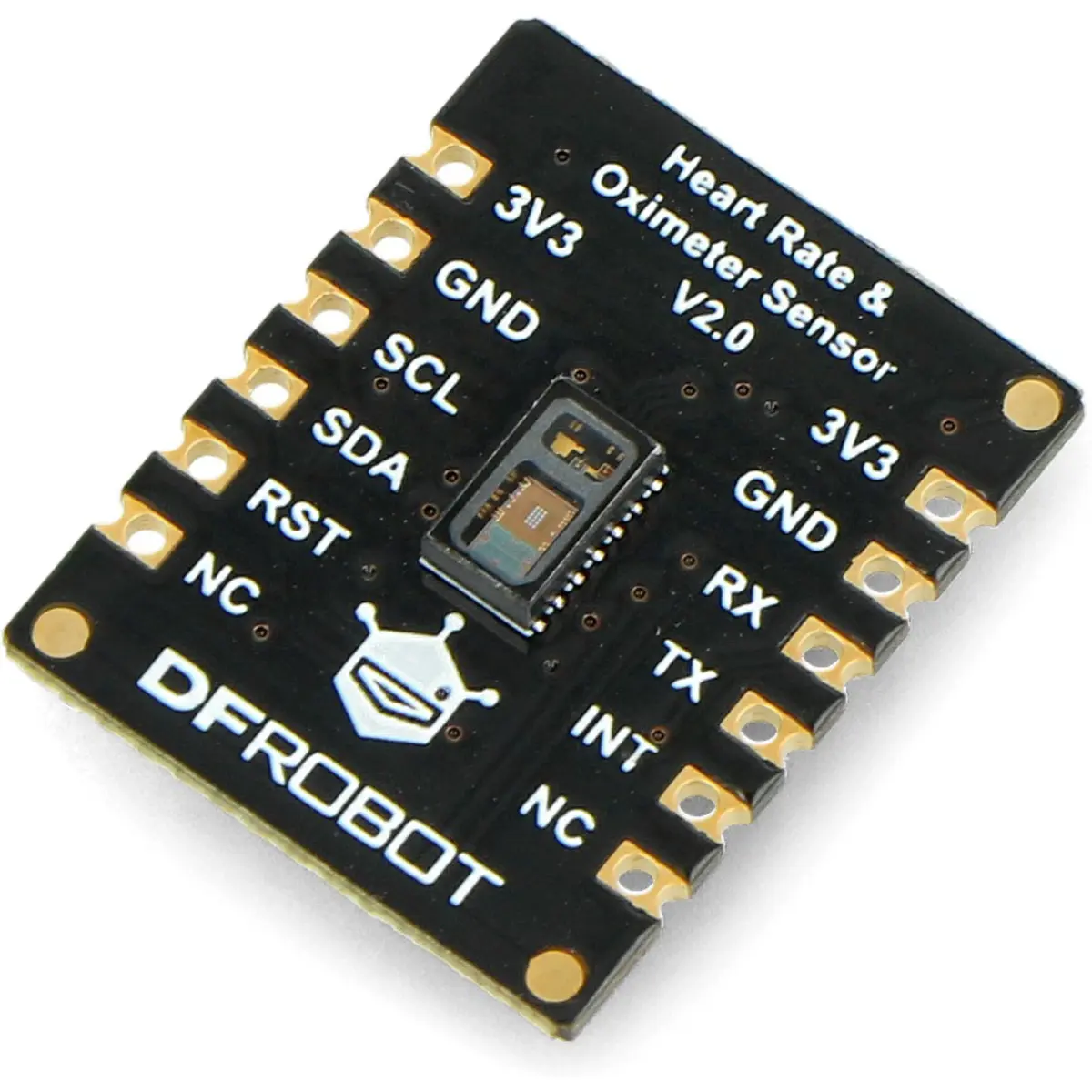

O Fermion MAX30102 (SEN0344) é um sensor compacto de frequência cardíaca e oximetria (SpO₂) baseado em PPG (fotopletismografia), que integra o chip Maxim MAX30102 e um microcontrolador com algoritmo incorporado. Graças ao processamento interno, o módulo fornece diretamente os valores de batimentos por minuto e saturação de oxigénio no sangue através de I2C ou UART, reduzindo o consumo de recursos do controlador principal e simplificando a integração em projetos de monitorização biométrica.
Ideal para aplicações de medição e registo contínuo, este breakout permite leituras rápidas e estáveis, sendo ainda compatível com software de leitura em PC para visualização imediata dos dados.
PRINCIPAIS CARACTERÍSTICAS
◆ Chip Maxim MAX30102 com medição por PPG (frequência cardíaca e SpO₂)

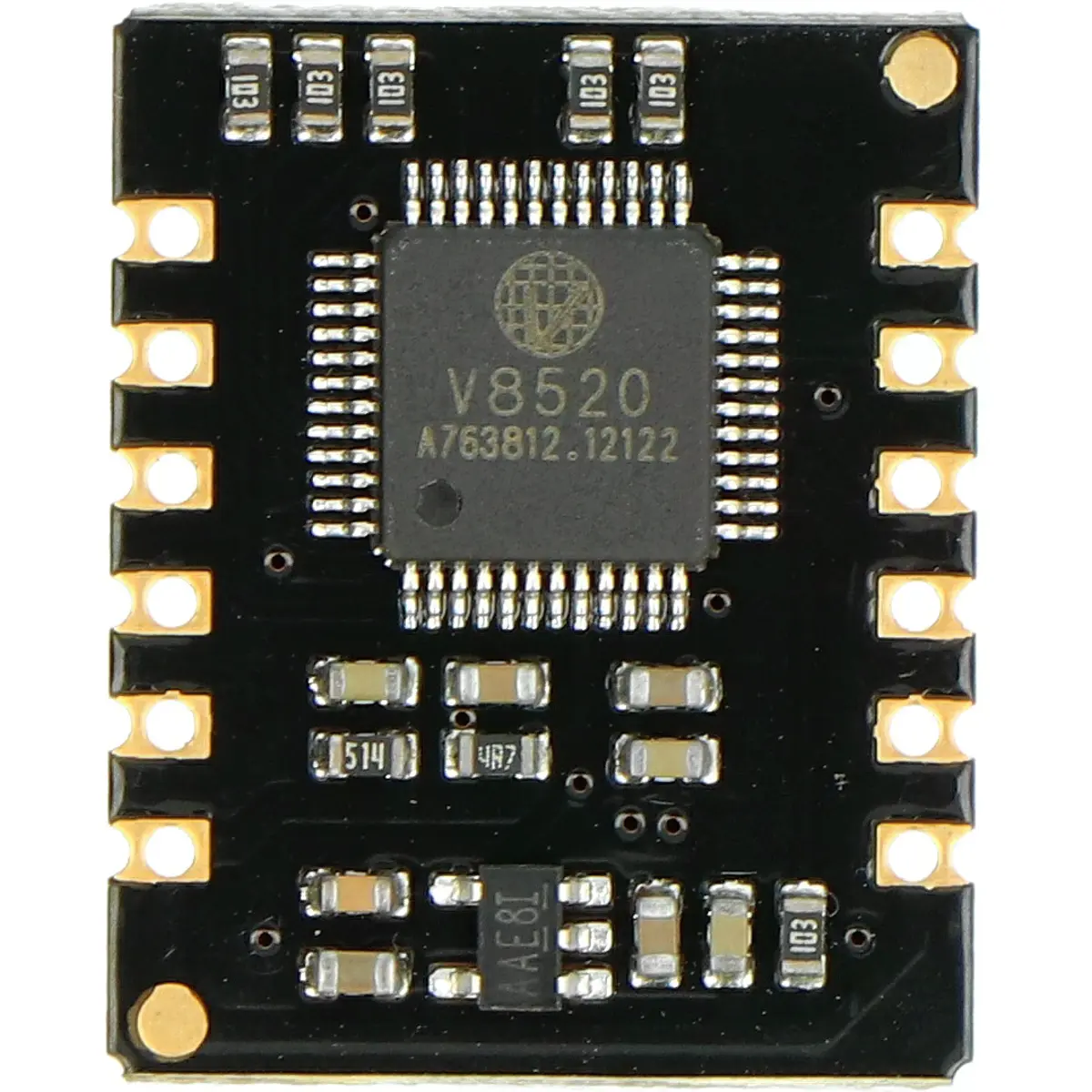

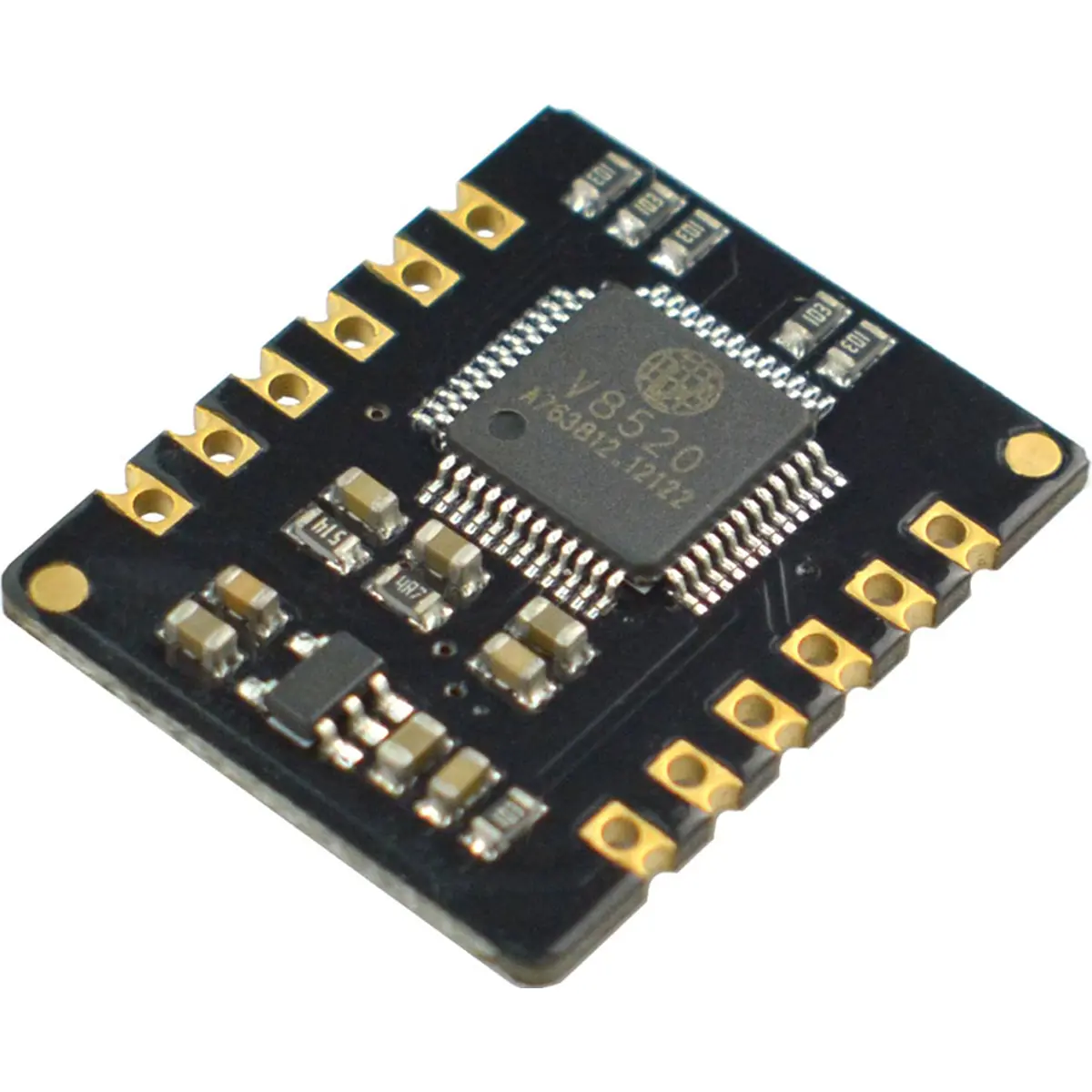

◆ Microcontrolador integrado com algoritmo de frequência cardíaca e oximetria
◆ Saída direta de dados processados (sem necessidade de cálculo no microcontrolador principal)
◆ Comunicação dupla: I2C e UART (Modbus RTU via UART)
◆ Compatível com Arduino e Raspberry Pi (bibliotecas e exemplos disponíveis)
◆ Leitura facilitada através de software para PC (porta série)
◆ Sensor compacto para integração em projetos portáteis e de monitorização prolongada
ESPECIFICAÇÕES
• Alimentação: 3,3 V
• Corrente de funcionamento:
- <15 mA (informação da página do produto)
- <50 mA (informação da Wiki)
• Comunicação:
- I2C
- UART
• Endereço I2C: 0x57
• Taxa de transmissão UART: 9600 bps
• Intervalo de temperatura de funcionamento: -40 ºC ~ 85 ºC
• Dimensões: 18 × 22 mm
CONTEÚDO DA EMBALAGEM

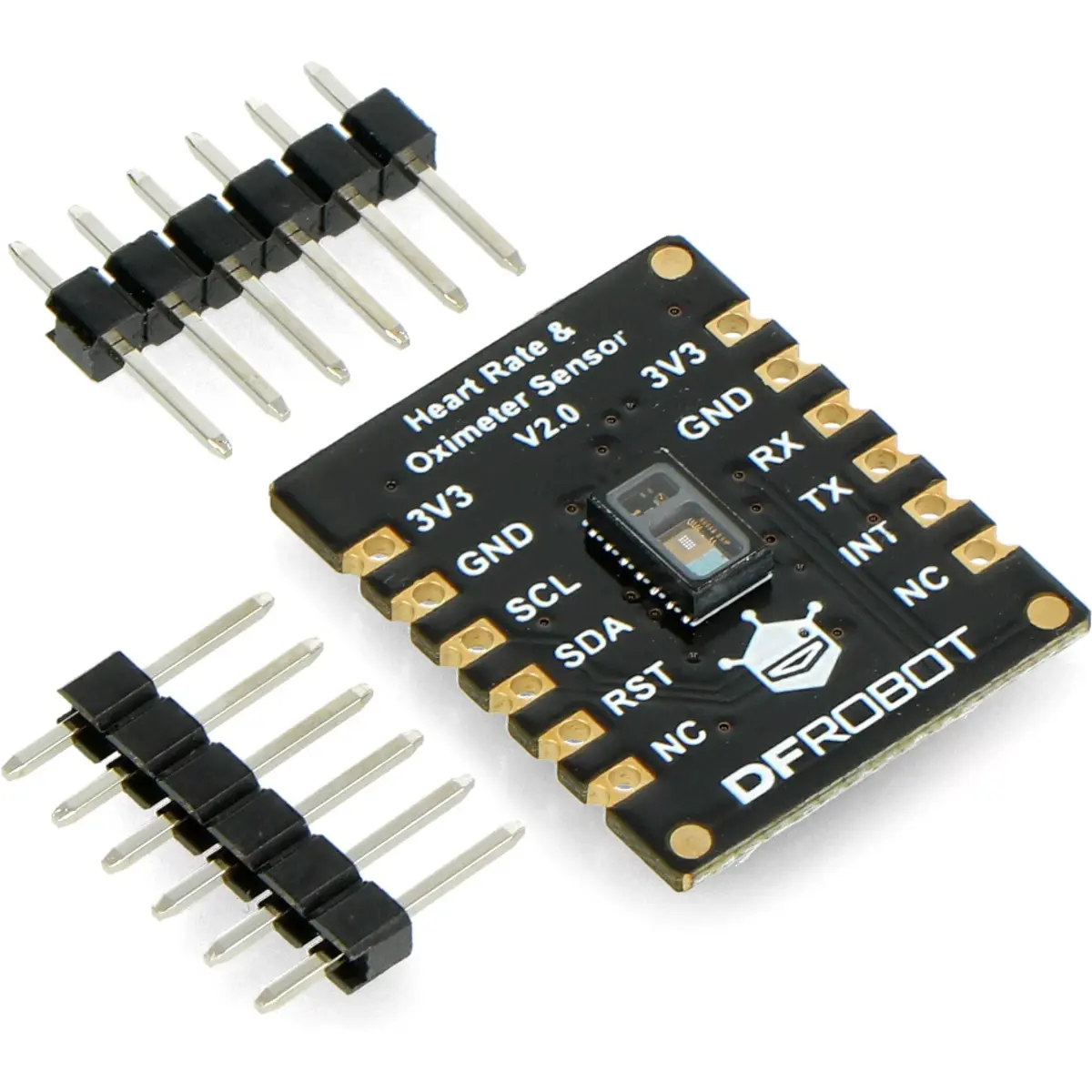

• Fermion: Sensor MAX30102 de Frequência Cardíaca e Oximetria V2.0 (SEN0344) ×1
• Barra de pinos 2,54 mm (6 pinos, fila simples) ×1
NOTAS
◆ A pressão do dedo diretamente sobre o sensor pode alterar as leituras; recomenda-se fixar o módulo no dedo para maior estabilidade.
◆ Não existe diferença relevante na direção de utilização ao colocar o sensor no dedo.
◆ Este produto não é um dispositivo médico profissional e não deve ser usado como apoio a diagnóstico ou tratamento.
◆ O sensor atualiza os dados aproximadamente a cada 4 segundos (conforme exemplo de código).
◆ Em UART, o módulo suporta comunicação via protocolo Modbus RTU.
