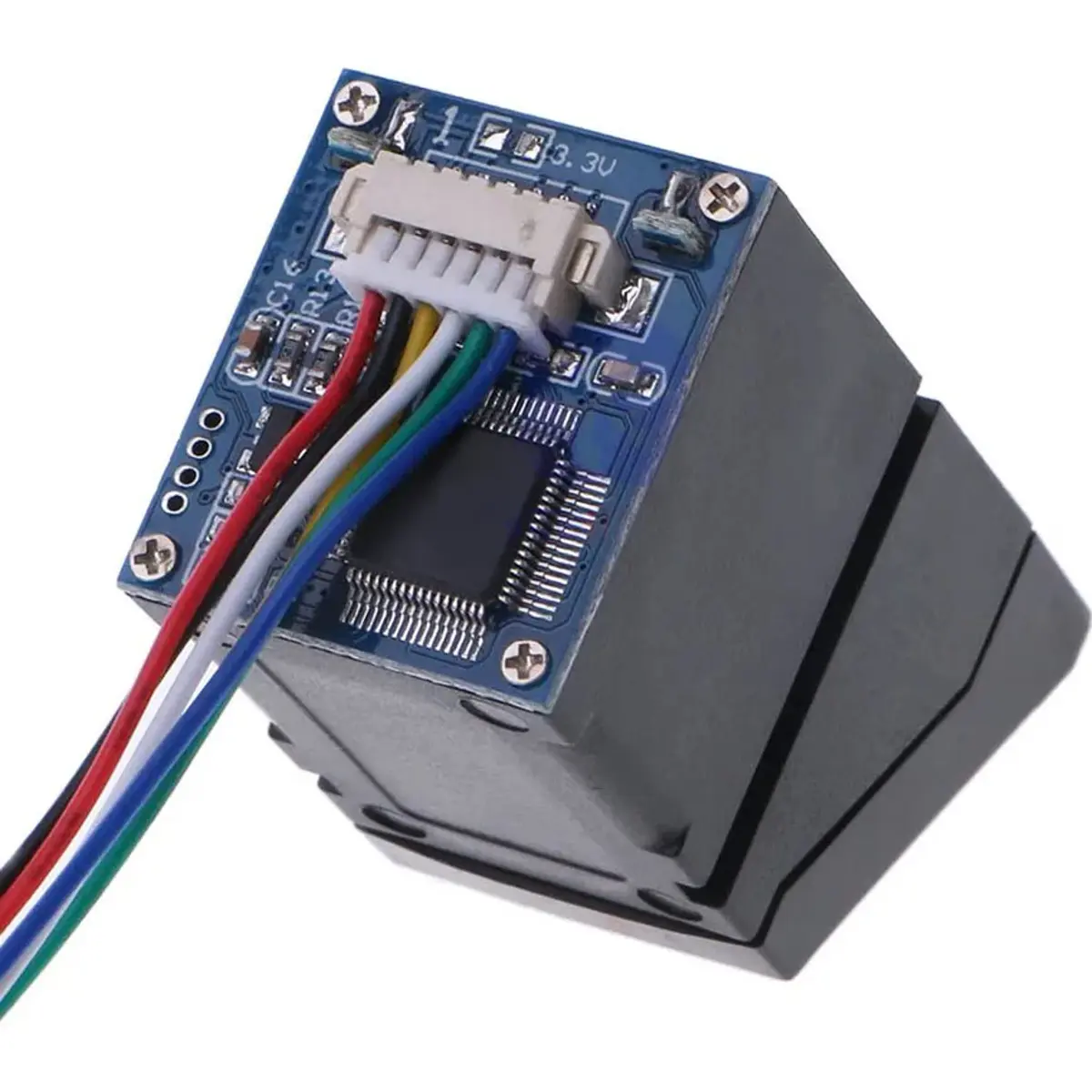

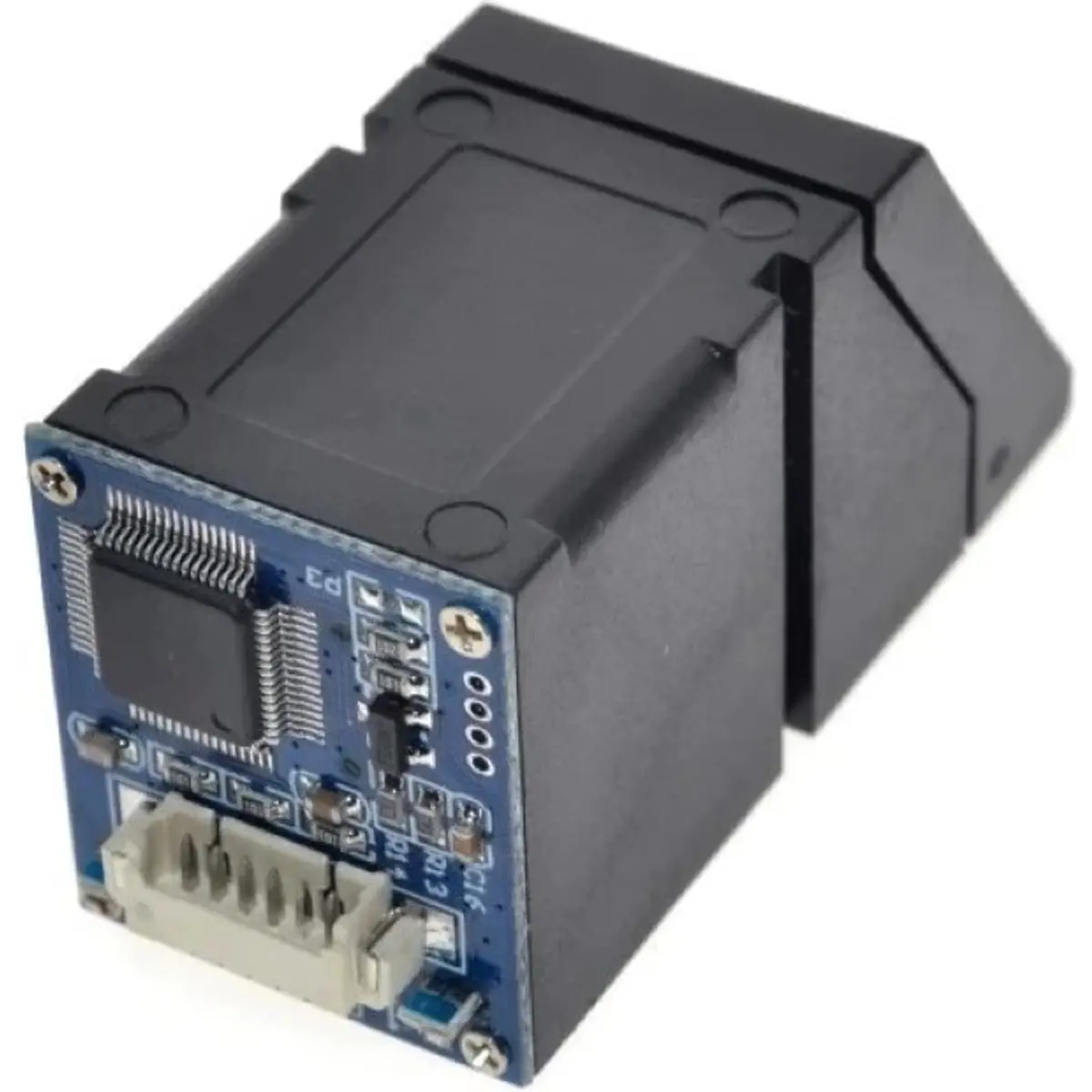

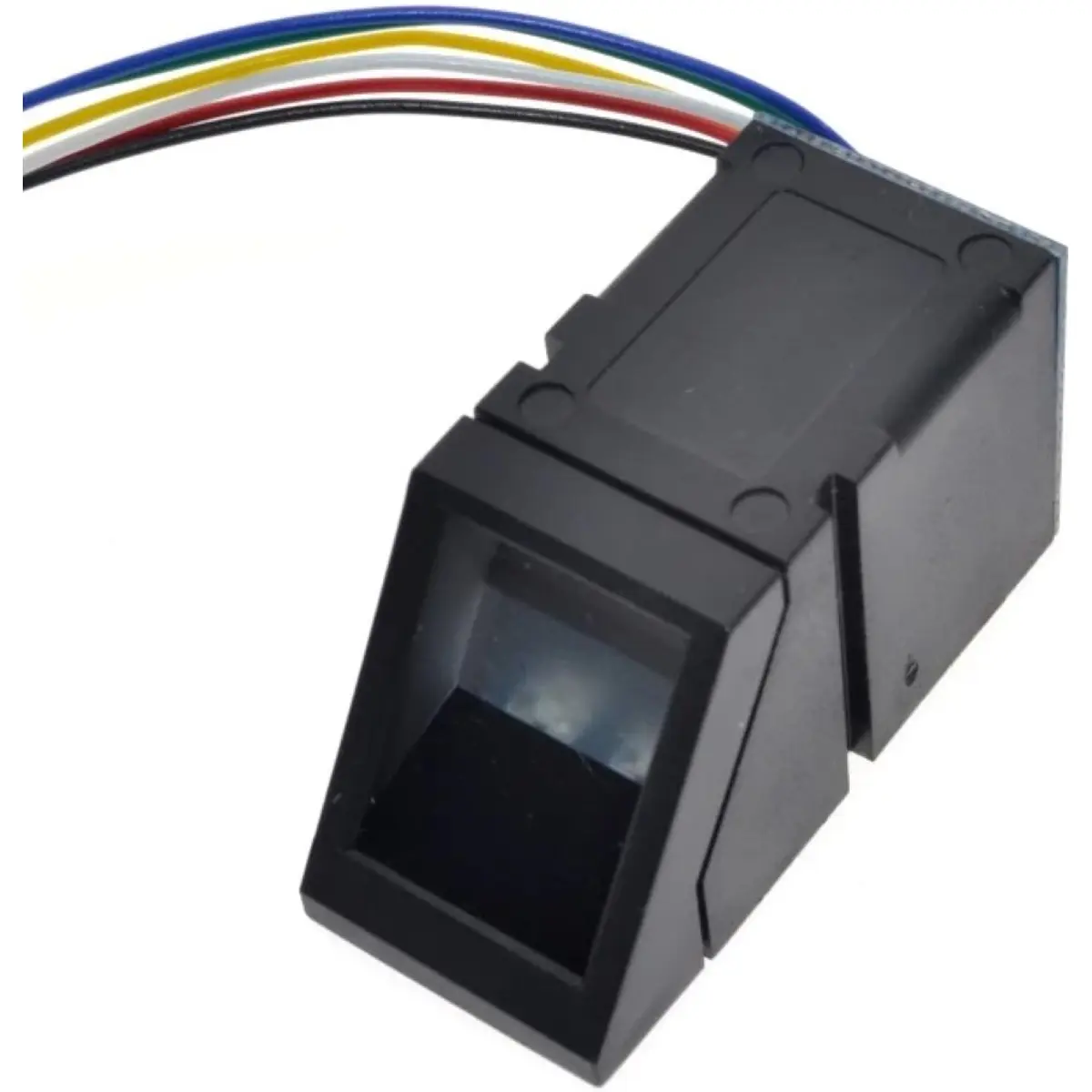

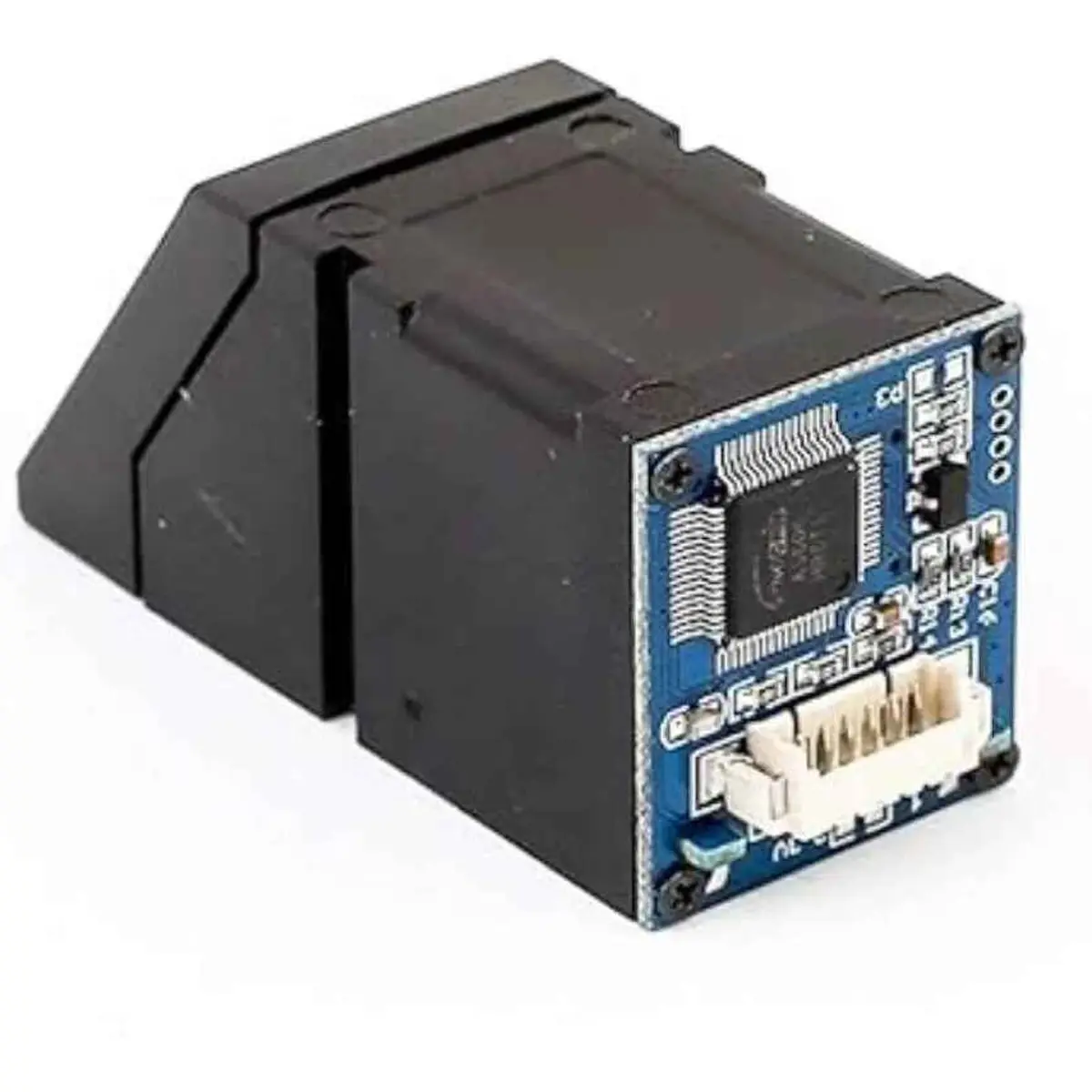

O R307 (MD0622) é um módulo biométrico ótico integrado para leitura e reconhecimento de impressões digitais, pensado para projetos de controlo de acessos, assiduidade e fechaduras eletrónicas. Integra a captação de imagem e o processamento/algoritmo num único módulo, facilitando a integração em sistemas embebidos e protótipos.
PRINCIPAIS CARACTERÍSTICAS
◆ Módulo ótico integrado (captação + processamento no mesmo conjunto)
◆ Indicado para controlo de acessos, registo de presenças e fechaduras com impressão digital
◆ Função de deteção de toque (“finger touch sensing”) e saída de sinal de acionamento (“trigger”)
◆ Iluminação com modo fixo ou intermitente
◆ Capacidade para até 1000 impressões digitais (templates)
◆ Dimensões compactas para integração em caixas e painéis
ESPECIFICAÇÕES
• Alimentação
- Tensão DC: 4,2 a 6,0 V
- Corrente de alimentação: < 80 mA
• Iluminação / retroiluminação
- Modos: luz fixa / intermitente
- Cores: vermelho, azul, verde e branco (opcional)
• Desempenho
- Tempo de captura da imagem: < 0,3 s
• Área ativa / janela do sensor
- Área da janela: 14 × 18 mm
• Capacidade e níveis
- Armazenamento: 1000 registos (impressões digitais)
- Níveis (1–5): nível 5 (de baixo para alto: 1, 2, 3, 4, 5)
• Condições ambientais
- Temperatura de funcionamento: -20 °C a +60 °C
- Humidade relativa: 40%RH a 85%RH (sem condensação)
• Dimensões e peso
- Dimensões: 45 × 20 × 24 mm
- Peso: não indicado

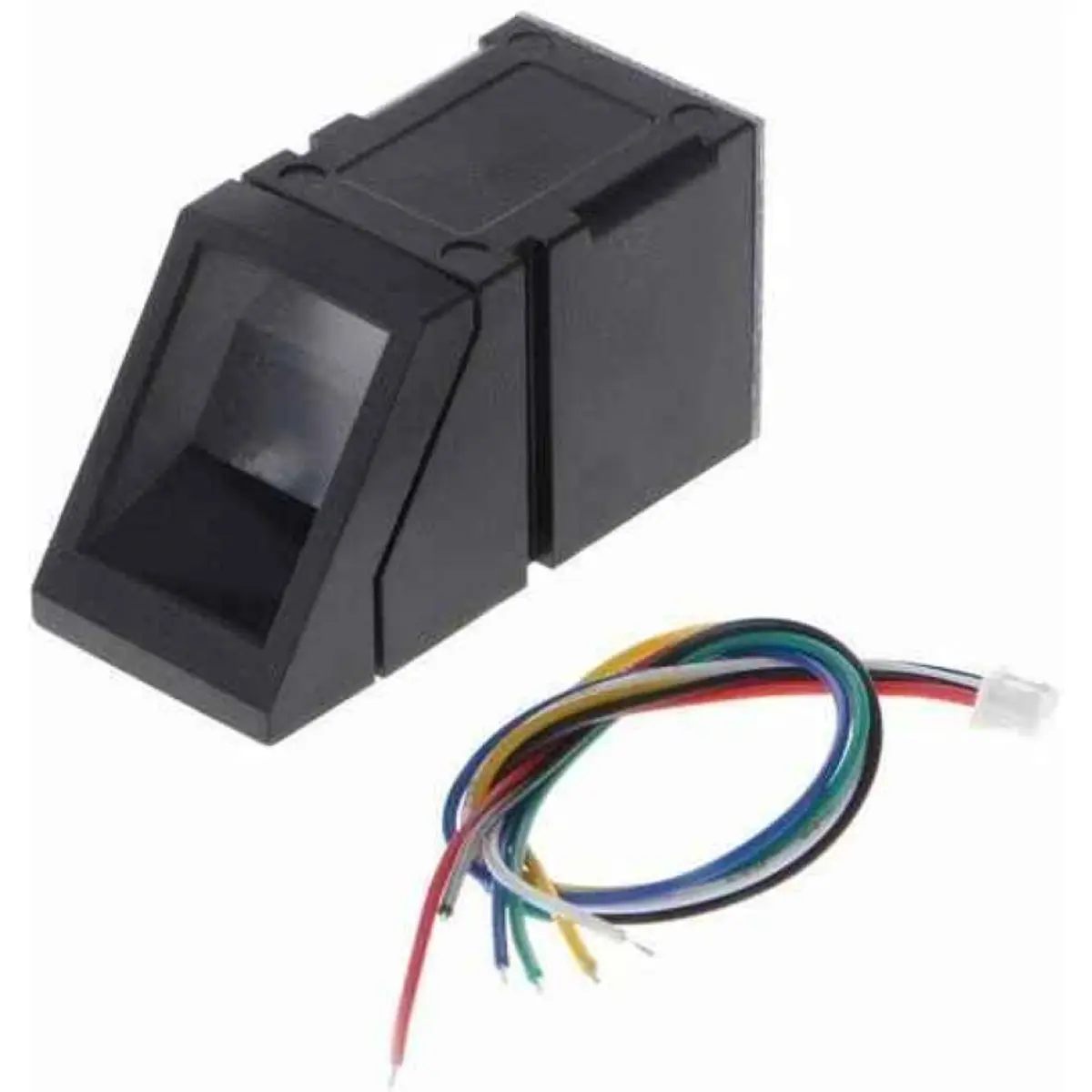

CONTEÚDO DA EMBALAGEM
◆ 1 × Módulo ótico de impressão digital R307 (MD0622)
◆ 1 × Cabo de ligação
NOTA: Para integração com Arduino, recomenda-se utilizar a livraria “Adafruit Fingerprint Sensor Library” (opção mais comum, com muitos exemplos e compatível com módulos TTL da família R30x/R307). Em alternativa, pode ser usada uma livraria dedicada ao R307 (ex.: “R307 Optical Fingerprint Scanner Library”, da Circuitstate), quando se pretende uma implementação mais específica para este módulo.
