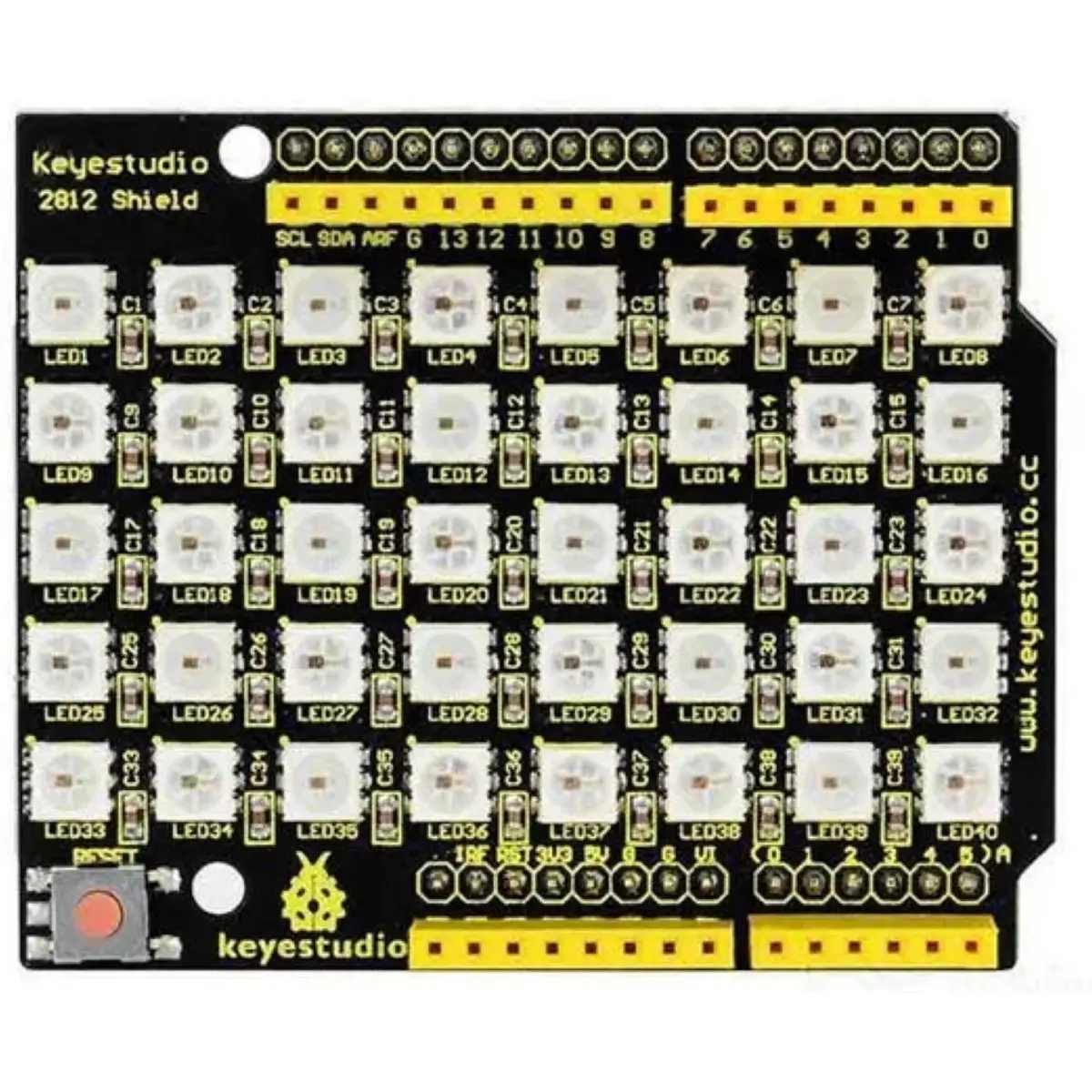

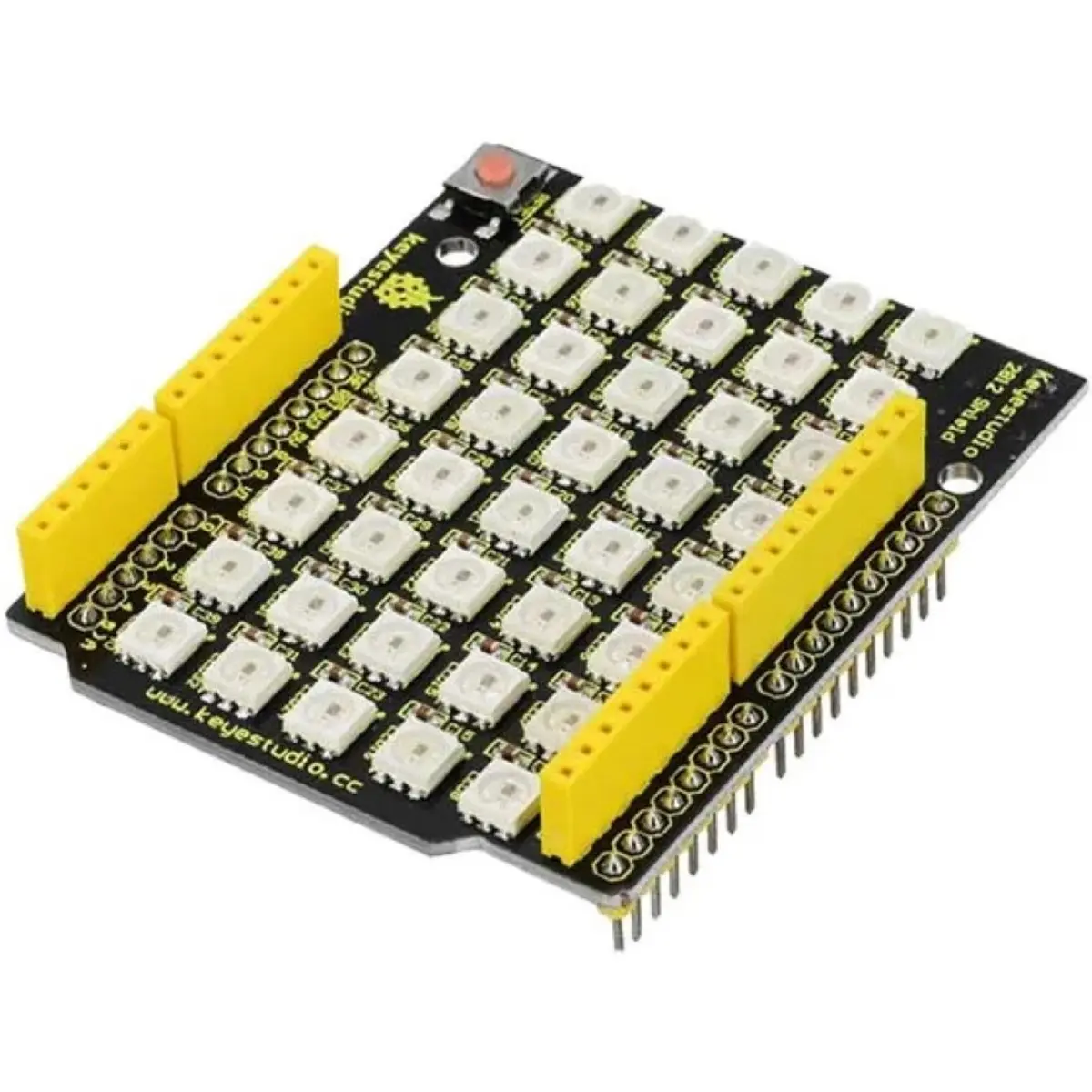

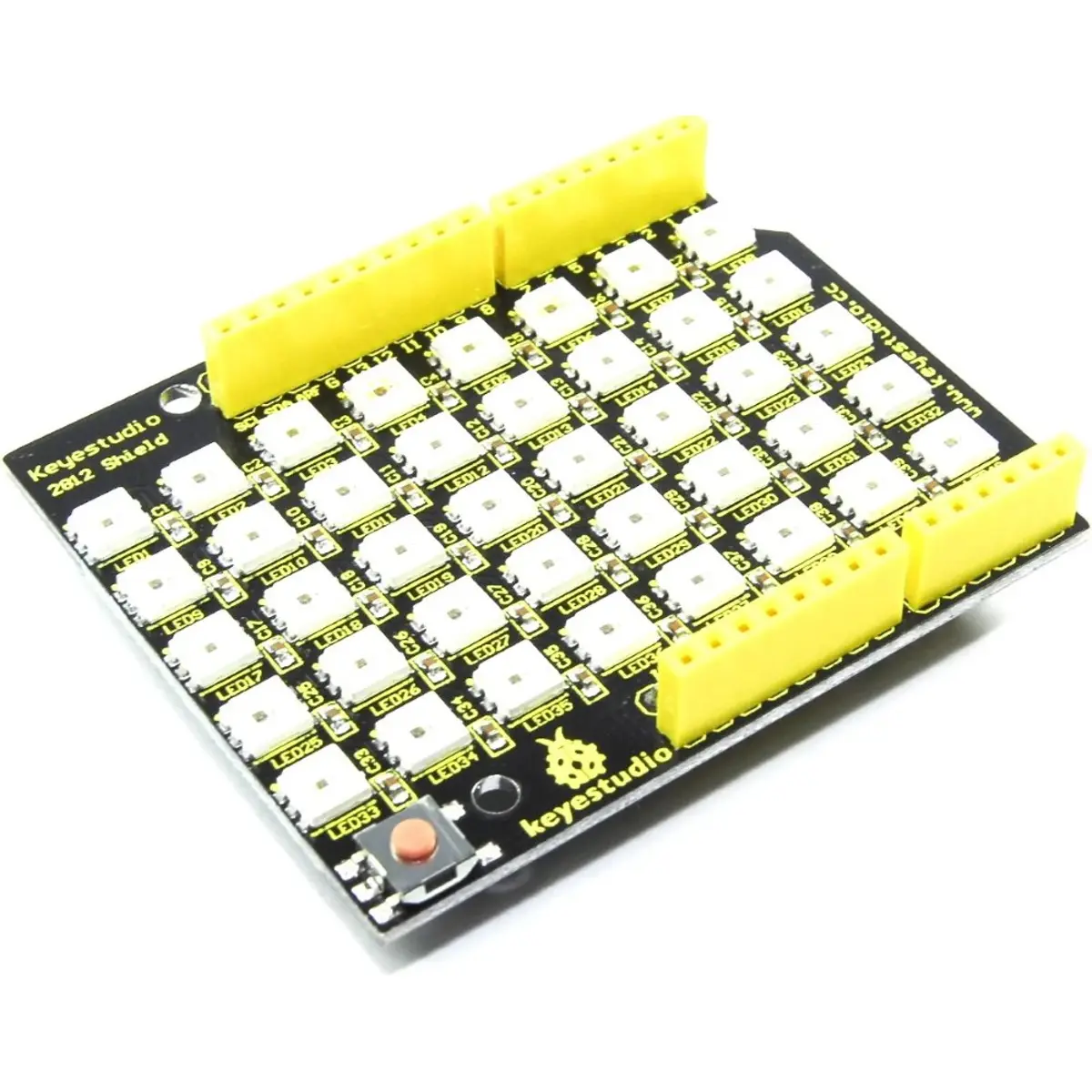

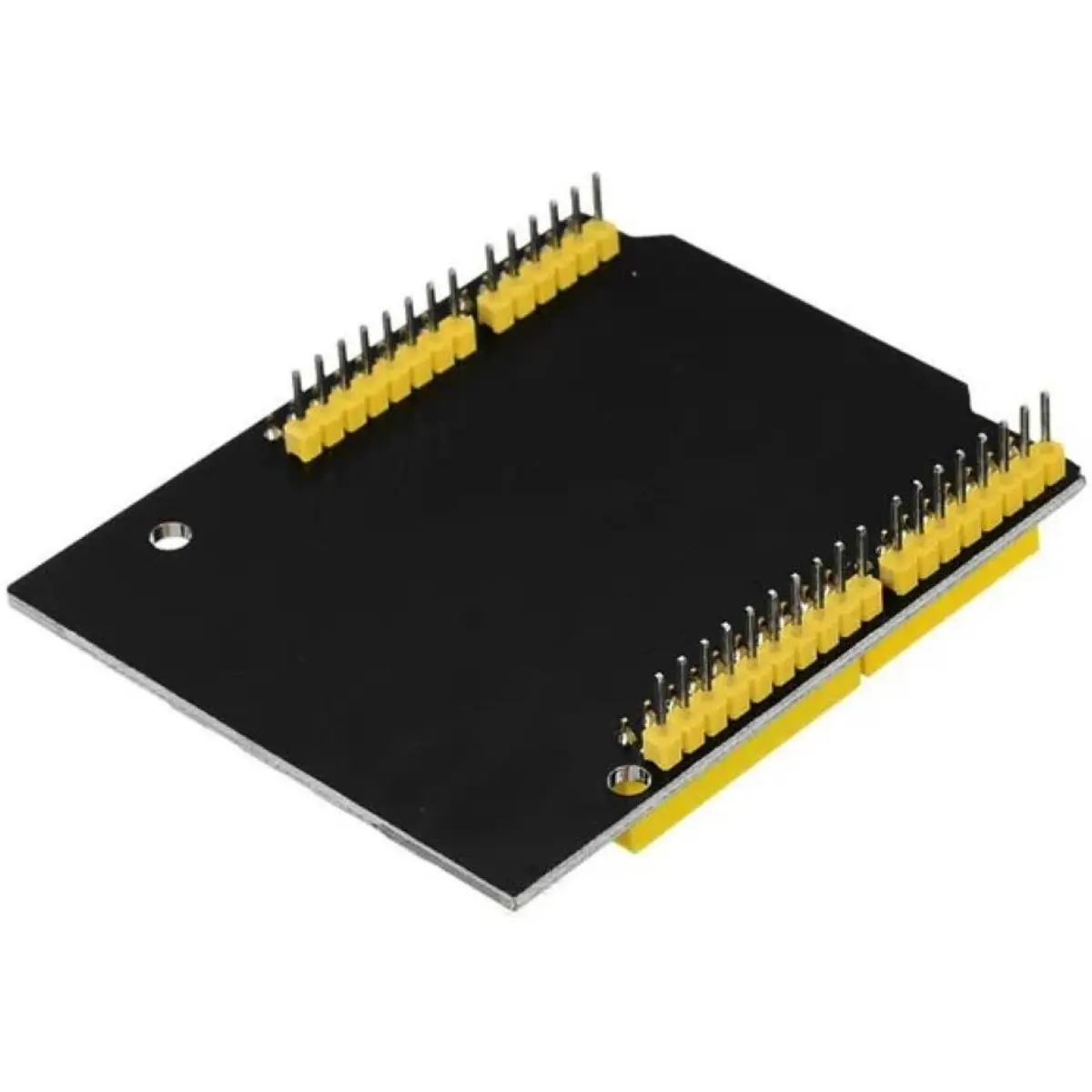

O Shield Keyestudio KS0163 integra uma matriz de 40 LEDs RGB endereçáveis WS2812 num formato empilhável compatível com Arduino UNO, ideal para efeitos de luz, animações e visualização de padrões em projetos educativos e de prototipagem. Cada LED inclui o seu próprio circuito de controlo, permitindo comandar toda a matriz através de uma única linha de dados, com cores consistentes e elevada fluidez de atualização.
PRINCIPAIS CARACTERÍSTICAS
◆ Matriz com 40 LEDs RGB WS2812 (SMD 5050) com controlo inteligente por pixel
◆ Comunicação por uma única linha de dados (protocolo NZR), com dados em cascata
◆ Cor total de 24 bits: 256 níveis por cor (RGB) e 16 777 216 cores
◆ Circuito de reshaping do sinal integrado, ajudando a manter a integridade do sinal entre LEDs
◆ Reset automático na alimentação (power-on e power-down reset)
◆ Interface série em cascata: até 1024 pontos a 30 fps (em condições indicadas)
◆ Velocidade de envio de dados até 800 kbps
ESPECIFICAÇÕES
• Compatibilidade
- Arduino UNO (shield empilhável)
• Matriz de LEDs
- Quantidade: 40 LEDs RGB endereçáveis
- Tipo: WS2812 com IC integrado em encapsulamento SMD 5050
• Cor e desempenho
- Profundidade de cor: 24 bits por pixel
· 256 níveis de brilho por cor (R, G e B)
· 16777216 cores (RGB)
- Frequência de varrimento: ≥ 400 Hz/s
• Comunicação e cascata
- Protocolo: NZR (linha única de dados)
- Velocidade de dados: até 800 kbps
• Construção e proteção (por LED)
- Proteção anti-inversão
- Circuito de reshaping do sinal integrado
- Reset na alimentação (power-on/power-down)
• Dimensões e peso
- Dimensões: 69 × 57 × 18 mm
- Peso: 21,1 g
NOTAS
• Para utilizar, basta empilhar o shield no Arduino UNO, ligar ao computador por USB e programar o Arduino.
• O primeiro pixel recebe 24 bits e encaminha os dados seguintes para os LEDs subsequentes.
• Antes de compilar exemplos, é necessário instalar/colocar as bibliotecas requeridas na pasta “libraries” do Arduino IDE (conforme indicado pela documentação do fabricante).
