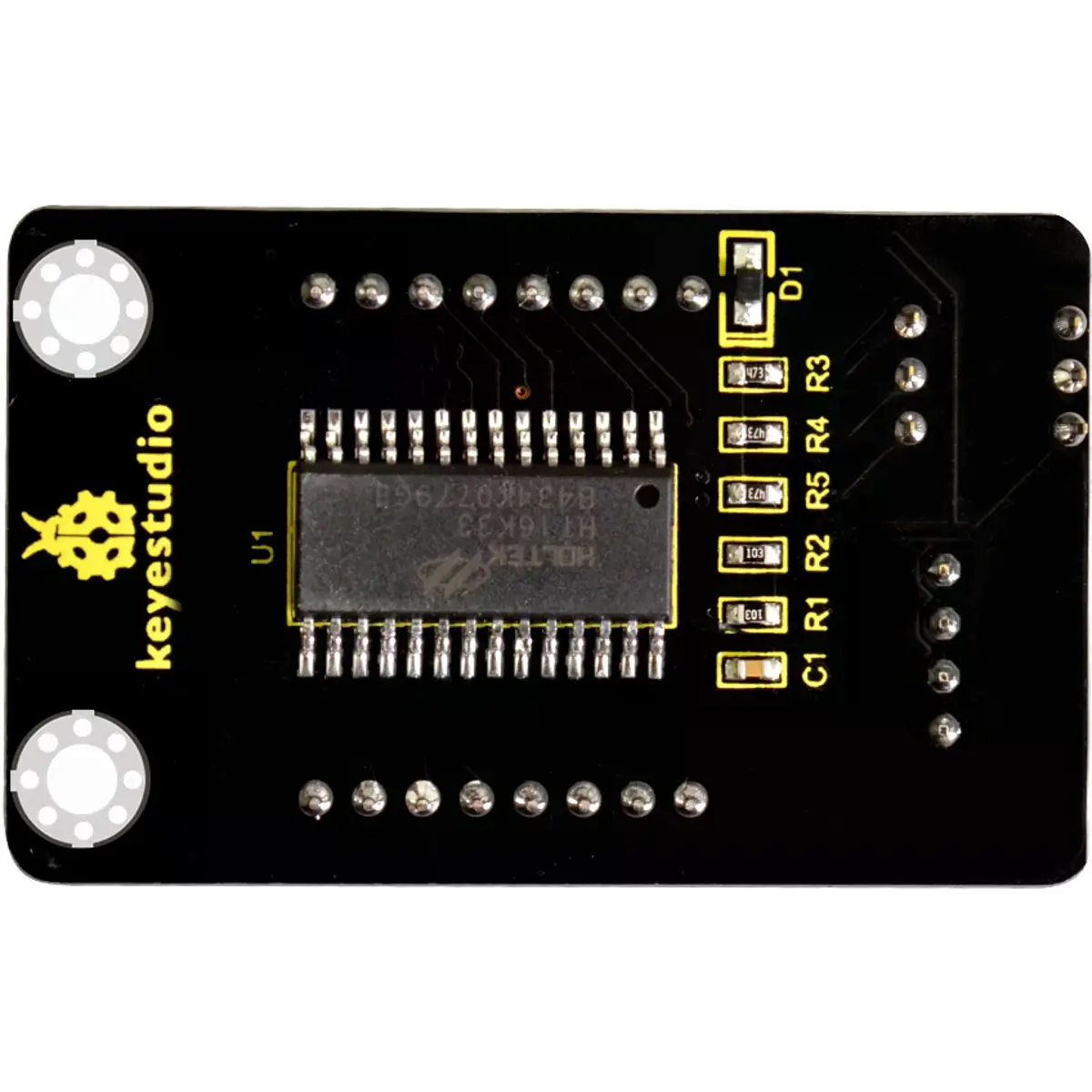

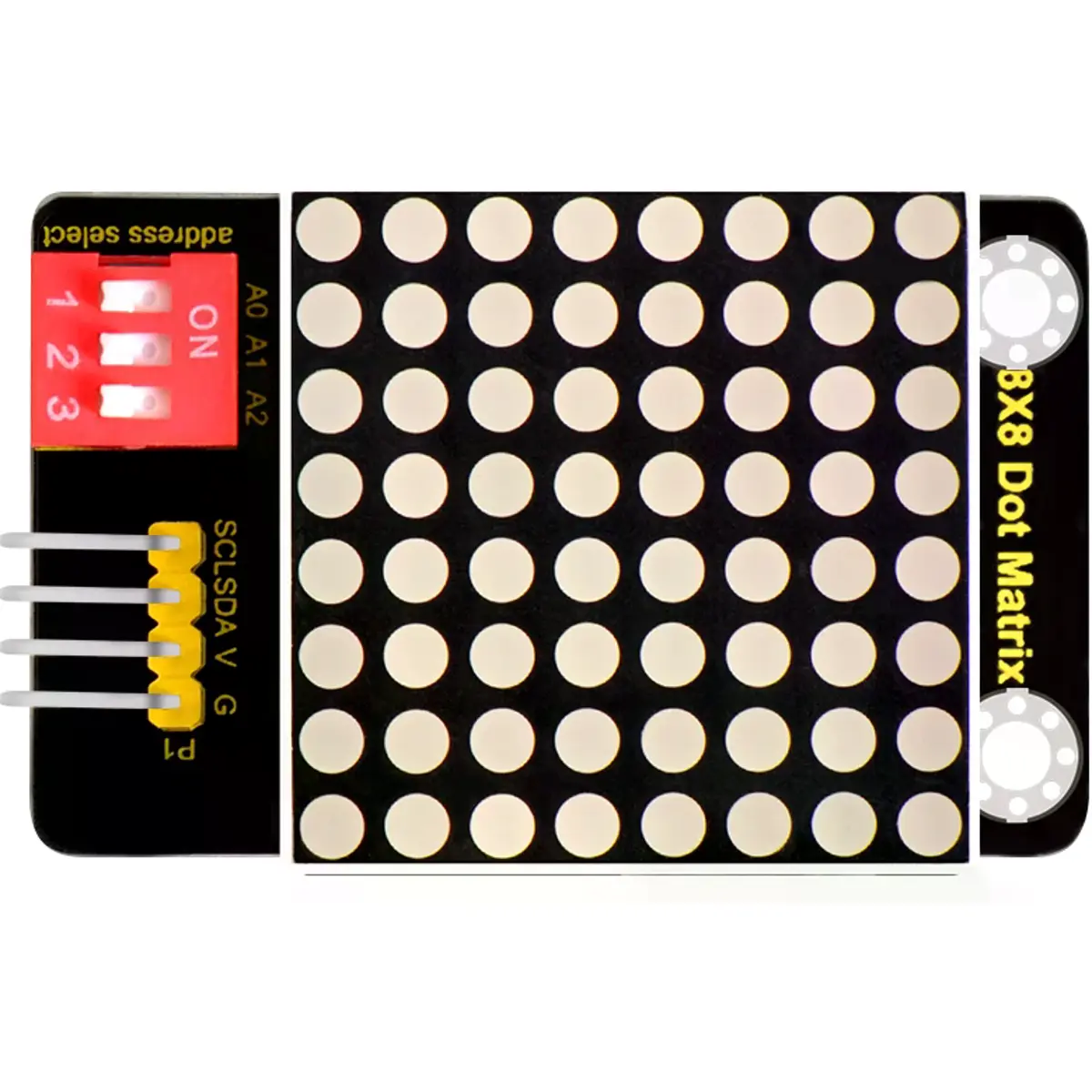

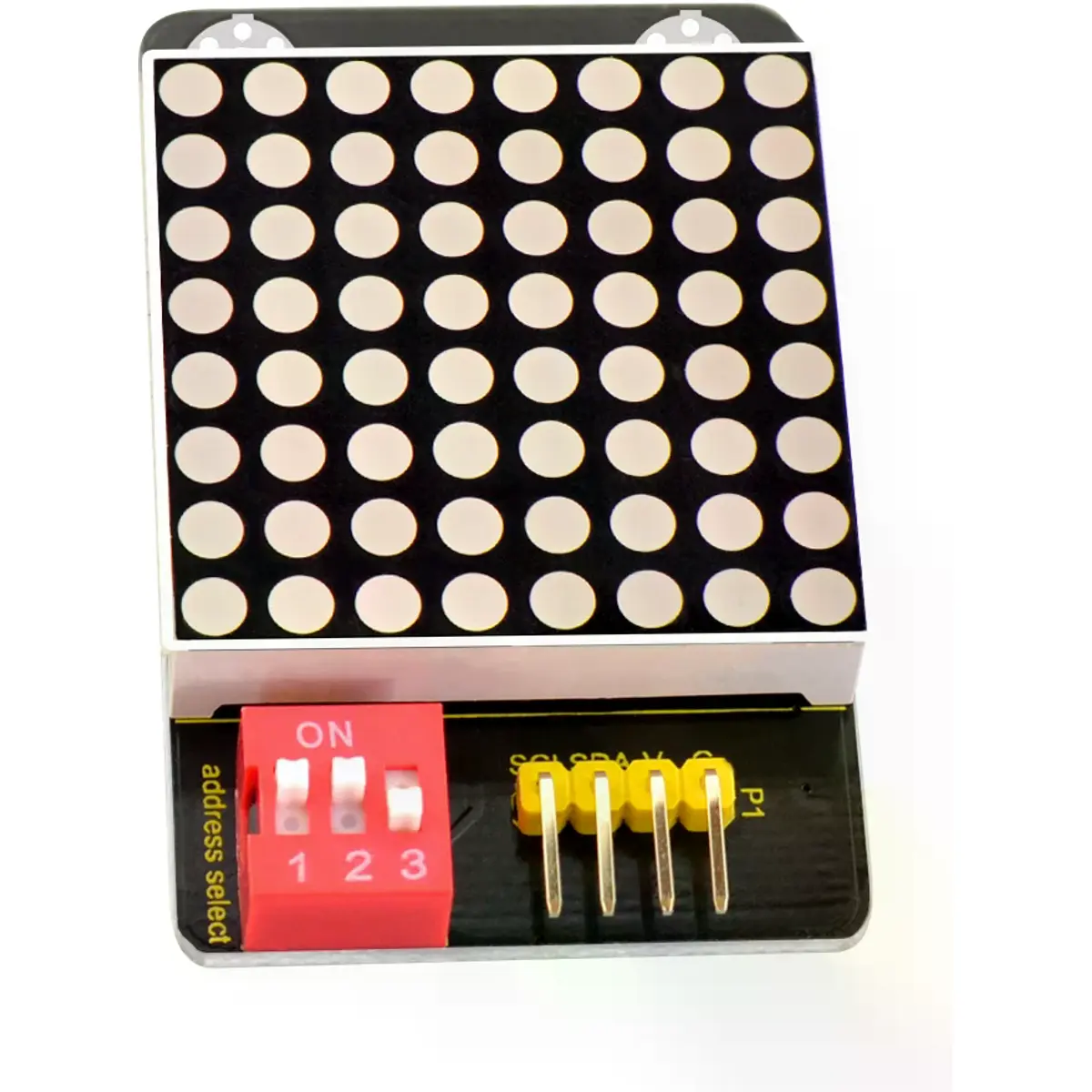

O módulo Keyestudio 8x8 LED Dot Matrix com seleção de endereço é uma solução compacta e versátil para a criação de pequenos painéis de visualização baseados em microcontroladores. Equipado com o controlador HT16K33, permite comandar uma matriz de 64 LEDs através de comunicação I2C, reduzindo significativamente o número de pinos necessários e simplificando a integração em projetos Arduino e compatíveis. A possibilidade de seleção de endereço I2C por DIP switches torna-o ideal para sistemas com múltiplos módulos no mesmo barramento.
PRINCIPAIS CARACTERÍSTICAS
◆ Matriz LED 8x8 integrada para visualização gráfica simples
◆ Controlador HT16K33 dedicado para gestão eficiente dos LEDs
◆ Comunicação I2C, economizando portas do microcontrolador
◆ Seleção de endereço I2C através de três DIP switches
◆ Conector de 4 pinos com passo de 2,54 mm para ligação direta
◆ Compatível com Arduino e outras plataformas I2C
ESPECIFICAÇÕES
• Tipo de módulo: Matriz de LEDs 8x8
• Quantidade de LEDs: 64
• Cor dos LEDs: Vermelha
• Controlador: HT16K33
• Interface de comunicação
- Tipo: I2C
- Endereço: configurável via 3 DIP switches
• Tensão de funcionamento: DC 4,5 V a 5,5 V
• Conector: Header de 4 pinos com Passo de 2,54 mm
• Características físicas
- Dimensões: 52 × 34 × 11 mm
- Peso: Aproximadamente 13,2 g
NOTAS:
◆ Os três DIP switches (A0, A1 e A2) permitem selecionar até 8 endereços I2C distintos, possibilitando a utilização de até oito módulos idênticos no mesmo barramento I2C sem conflitos de comunicação (tabela de possíveis endereços na documentação).
◆ Este produto é compatível com Arduino mas não é “exclusivo para Arduino”, funciona com qualquer microcontrolador que suporte I2C e tensão compatível (4,5–5,5 V) como Raspberry Pi, STM32, ESP32 / ESP8266 (com nível lógico compatível ou conversão).
