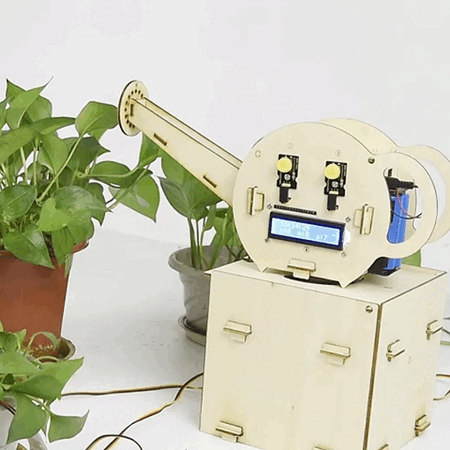

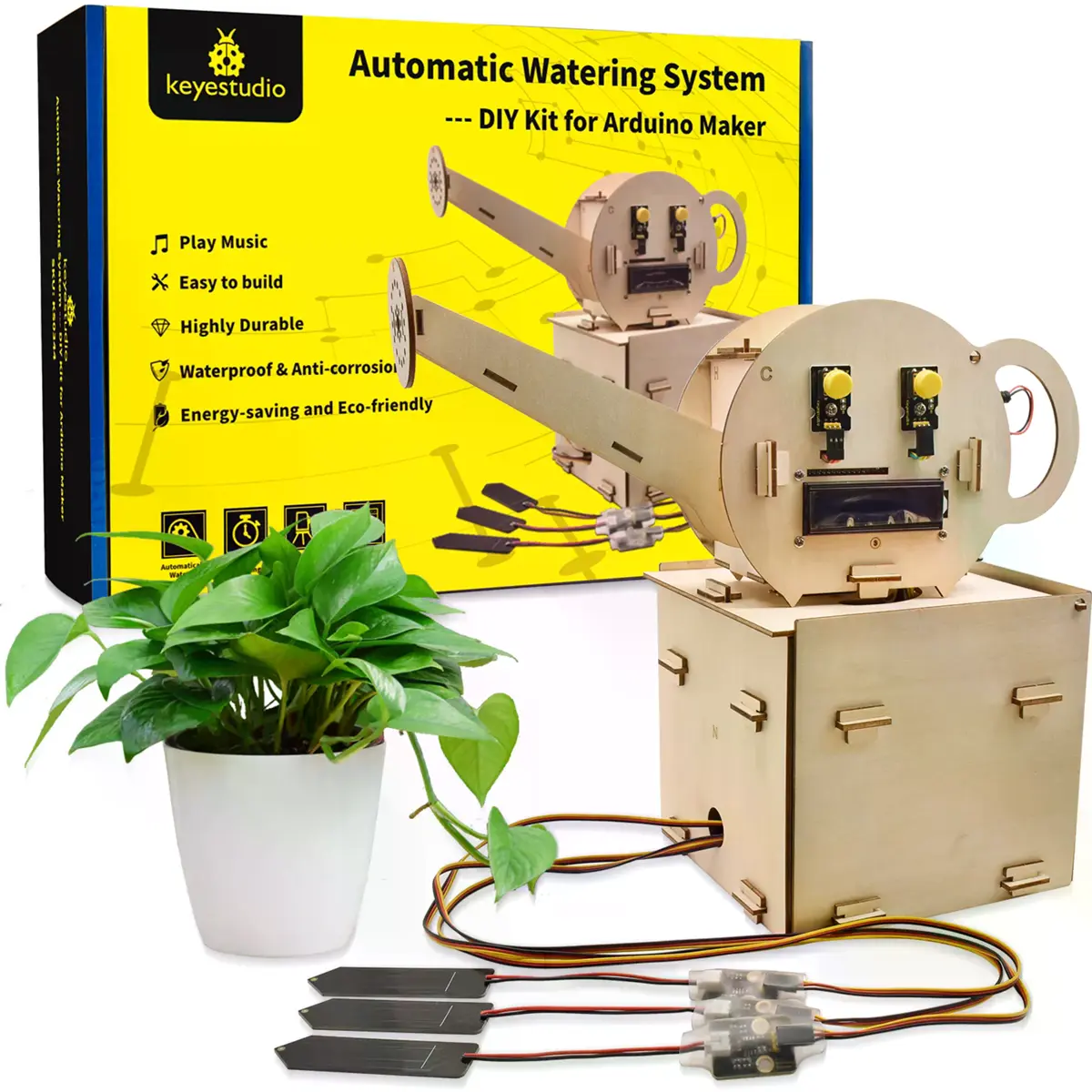

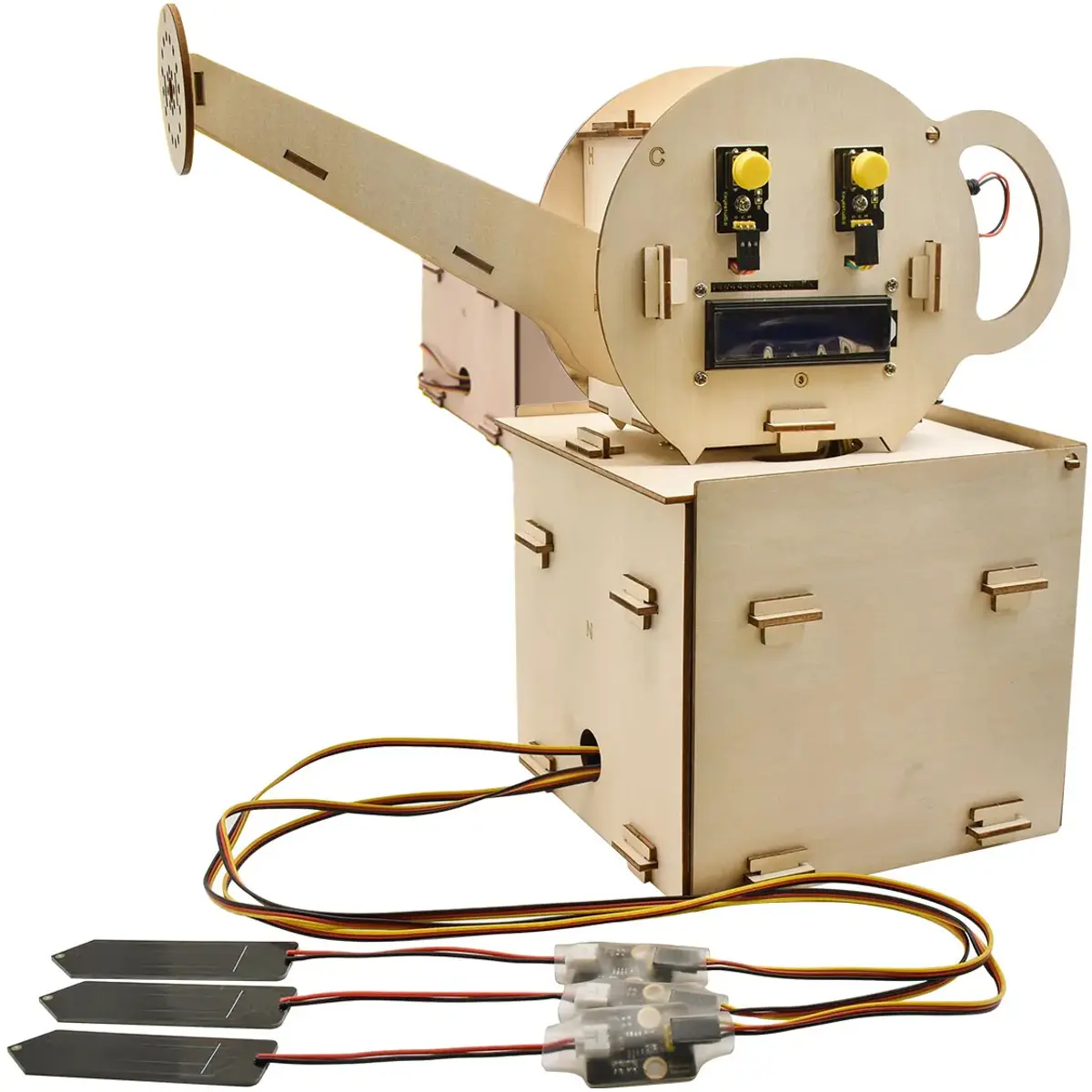

O Kit DIY de Sistema de Rega Automática Keyestudio KS0344 é um conjunto educativo baseado em Arduino, concebido para montar um dispositivo de rega que pode funcionar por temporização ou através de sensores. Com estrutura em placas de madeira e ligações por encaixe (sem soldadura), permite aprender eletrónica, controlo e programação em Arduino IDE (linguagem C), enquanto monitoriza condições do ambiente e do solo e rega automaticamente até três vasos.
PRINCIPAIS CARACTERÍSTICAS
◆ Sistema de rega automática para até três vasos, com funcionamento por temporização ou por deteção através de sensores
◆ Aprendizagem prática de eletrónica, controlo e programação em Arduino IDE (C)
◆ Montagem simples por encaixe e ligações por cabos Dupont, sem necessidade de soldadura
◆ Sensores de humidade do solo capacitivos e impermeáveis (3 unidades incluídas)
◆ Monitorização ambiental com sensor de temperatura e humidade (DHT22)
◆ Módulo de relógio em tempo real (DS3231) para automatizações por horário
◆ Expansão facilitada com Sensor Shield V5.2 (portas analógicas e digitais em cabeçalhos de 3 pinos + interfaces de comunicação)
◆ Placa Keyestudio PLUS compatível com Arduino UNO R3, com USB-C e conversor USB-série CP2102
◆ Interface I2C para LCD 1602 incluído (IIC 1602)
ESPECIFICAÇÕES
• Produto
- Tipo: Kit DIY educativo de rega automática baseado em Arduino
- Modos de funcionamento:
· Rega por temporização (Timed Watering)
· Rega por deteção/sensores (Sensor Detection)
- Capacidade de rega: até 3 vasos (dispostos à volta do dispositivo)
• Placa principal (Keyestudio PLUS, compatível com Arduino UNO R3)
- MCU: ATMEGA328P-AU
- Conversor USB-série: CP2102
- Alimentação/nível lógico:
· Tensão de funcionamento selecionável: 5 V ou 3,3 V (por DIP switch)
· Alimentação externa: DC 6–15 V (recomendado 9 V)
- Entradas/saídas:
· Portas digitais: 14 (D0–D13)
· PWM: 6 (D3, D5, D6, D9, D10, D11)
· Entradas analógicas (ADC): 8 (A0–A7)
- Memória:
· Flash: 32 KB (programa de arranque usa ~0,5 KB)
· SRAM: 2 KB
· EEPROM: 1 KB
- Clock: 16 MHz
- Corrente por I/O: até 20 mA
- Saída 3,3 V: até 50 mA
- Interfaces (mapeamento):
· UART: D0 (RX) / D1 (TX)
· Interrupções externas: D2 (INT0) e D3 (INT1)
· SPI: D10 (SS), D11 (MOSI), D12 (MISO), D13 (SCK)
· I2C: A4 (SDA) e A5 (SCL)
- Conectividade física: porta USB-C; LED onboard em D13
• Shield de sensores (Keyestudio Sensor Shield V5.2)
- Função: expansão de portas digitais e analógicas para cabeçalhos de 3 pinos (Sinal/VCC/GND)
- Interfaces expostas: UART, I2C, SPI + portas dedicadas (URF e APC220)
- Indicadores e controlo: botão RESET + indicador de alimentação + indicador D13
- Alimentação no shield: porta de alimentação externa (< 5 V)
• Módulos e componentes incluídos (principais)
- Display: módulo LCD 1602 com interface I2C
- Sensores:
· 3× sensores capacitivos de humidade do solo (impermeáveis)
· 1× sensor de temperatura e humidade DHT22
· 1× sensor de nível de líquido sem contacto (com fita adesiva)
- Temporização: 1× módulo RTC DS3231
- Atuadores/controlo de potência:
· 1× bomba de água
· 1× servo MG996R
· 1× módulo driver de motor
· 1× módulo amplificador de potência
• Dimensões e peso (indicados)
- Dimensões da caixa: 262 × 189 × 32 mm
- Peso: 1143 g

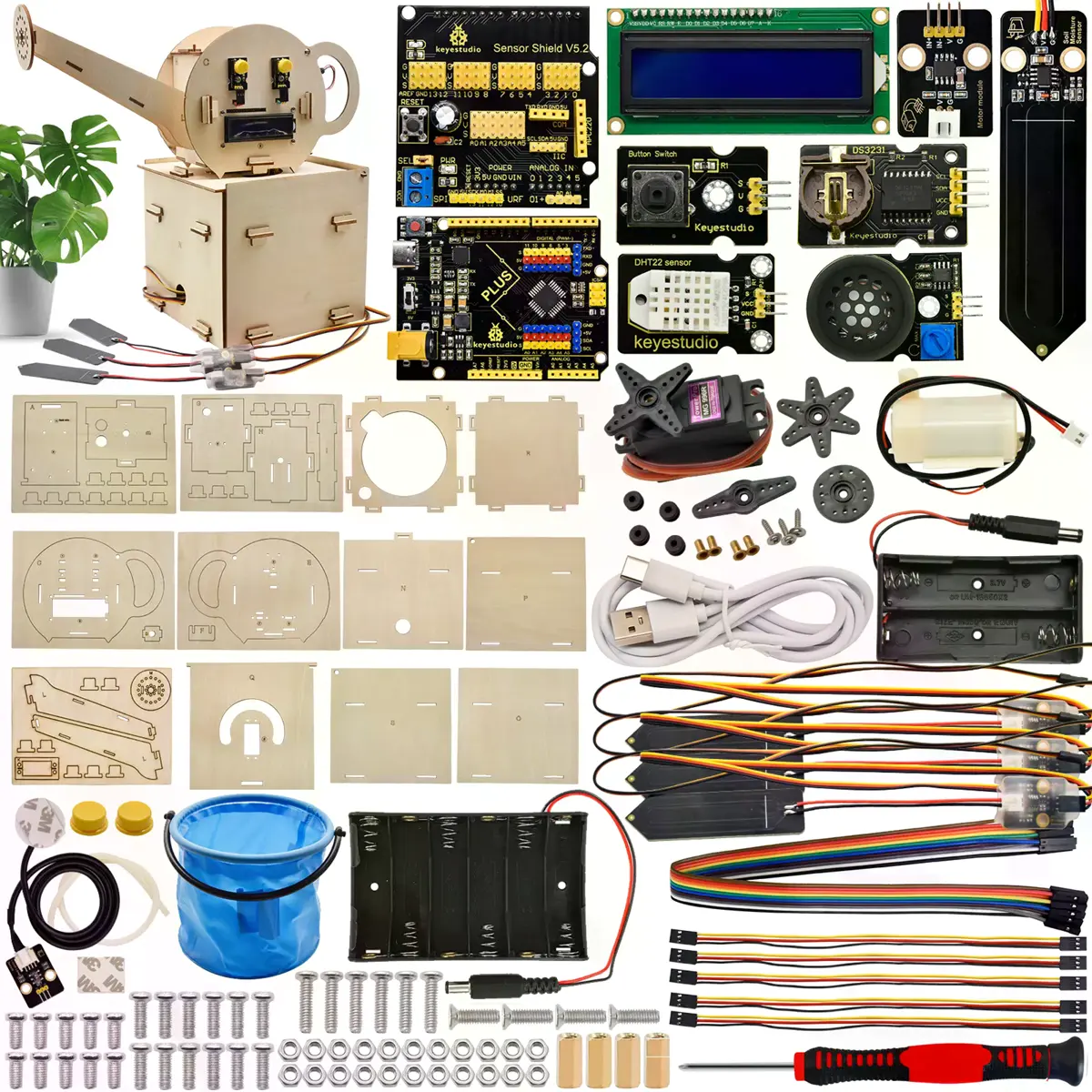

CONTEÚDO DA EMBALAGEM
◆ 1× Placa Keyestudio PLUS (compatível com Arduino UNO)
◆ 1× Keyestudio Sensor Shield V5.2
◆ 2× Módulos de botão (push button)
◆ 2× Capas para botão
◆ 1× Módulo LCD 1602 I2C (IIC 1602)
◆ 1× Servomotor Keyestudio MG996R
◆ 1× Módulo amplificador de potência
◆ 1× Sensor DHT22 (temperatura e humidade)
◆ 1× Módulo relógio DS3231 (RTC)
◆ 1× Sensor de nível de líquido sem contacto (com fita adesiva)
◆ 1× Módulo driver de motor
◆ 3× Sensores capacitivos de humidade do solo (impermeáveis)
◆ 1× Bomba de água
◆ 1× Conjunto de placas de madeira
◆ 1× Balde flexível
◆ 1× Suporte para 6 pilhas AA
◆ 1× Suporte duplo para baterias 18650 (2 ranhuras)
◆ 1× Tubo branco
◆ 5× Cabos Dupont F-F de 3 pinos
◆ 1× Cabo Dupont F-F
◆ 4× Espaçadores (pilares) M3×10 mm (dupla passagem)
◆ 22× Porcas M3
◆ 6× Parafusos M3×16 mm (cabeça redonda)
◆ 12× Parafusos M3×8 mm (cabeça redonda)
◆ 10× Parafusos M3×6 mm (cabeça redonda)
◆ 4× Parafusos M3×10 mm (cabeça escareada)
◆ 1× Chave de parafusos 3×40 mm
◆ 1× Cabo USB
◆ Pilhas/baterias: não incluídas
NOTAS
◆ Manter o circuito afastado da água durante o funcionamento do sistema de auto-rega.
◆ Pilhas não incluídas no kit.
