Adafruit 1713 - Módulo amplificador de microfone MAX9814

O módulo Adafruit 1713 é um amplificador de microfone electret totalmente montado e testado, baseado no circuito integrado Maxim MAX9814. Destina-se a aplicações onde o nível sonoro pode variar significativamente: o AGC (Automatic Gain Control) ajusta automaticamente o ganho para evitar clipping em sons altos e amplificar sons fracos, tornando-o adequado para gravação áudio, detecção de som e projectos de processamento de sinal em microcontroladores e SBCs.

Características gerais
- Amplificador baseado no chip MAX9814 com AGC integrado
- Microfone electret pré-soldado (resposta aproximadamente 20 Hz–20 kHz)
- Saída analógica apta para ligação a ADCs (bias ~1,25 V; saída ≈ 2 Vpp)
- Ganho máximo seleccionável: 40 dB / 50 dB / 60 dB (por defeito 60 dB)
- Possibilidade de configurar Attack/Release do AGC por pontes
- Alimentação desde 2,7 V até 5,5 V
- Placa pequena, totalmente montada, com pinos para soldar

Especificações técnicas:
- Alimentação: 2,7 V–5,5 V.
- Corrente típica: ~3 mA (operacional)
- Saída: aproximadamente 2 Vpp com bias DC de 1,25 V
- Resposta em frequência do microfone: ~20 Hz–20 kHz
- Ganho máximo seleccionável: 40 dB / 50 dB / 60 dB
- Relação Attack/Release do AGC: programável
- Ruído de entrada: especificações do MAX9814
- THD típico: ≈ 0,04% (tip.)
- Dimensões aproximadas da placa: 26 mm × 14 mm
- Saída compatível com ADCs de 3,3 V sem bloqueio externo

Conteúdo da embalagem

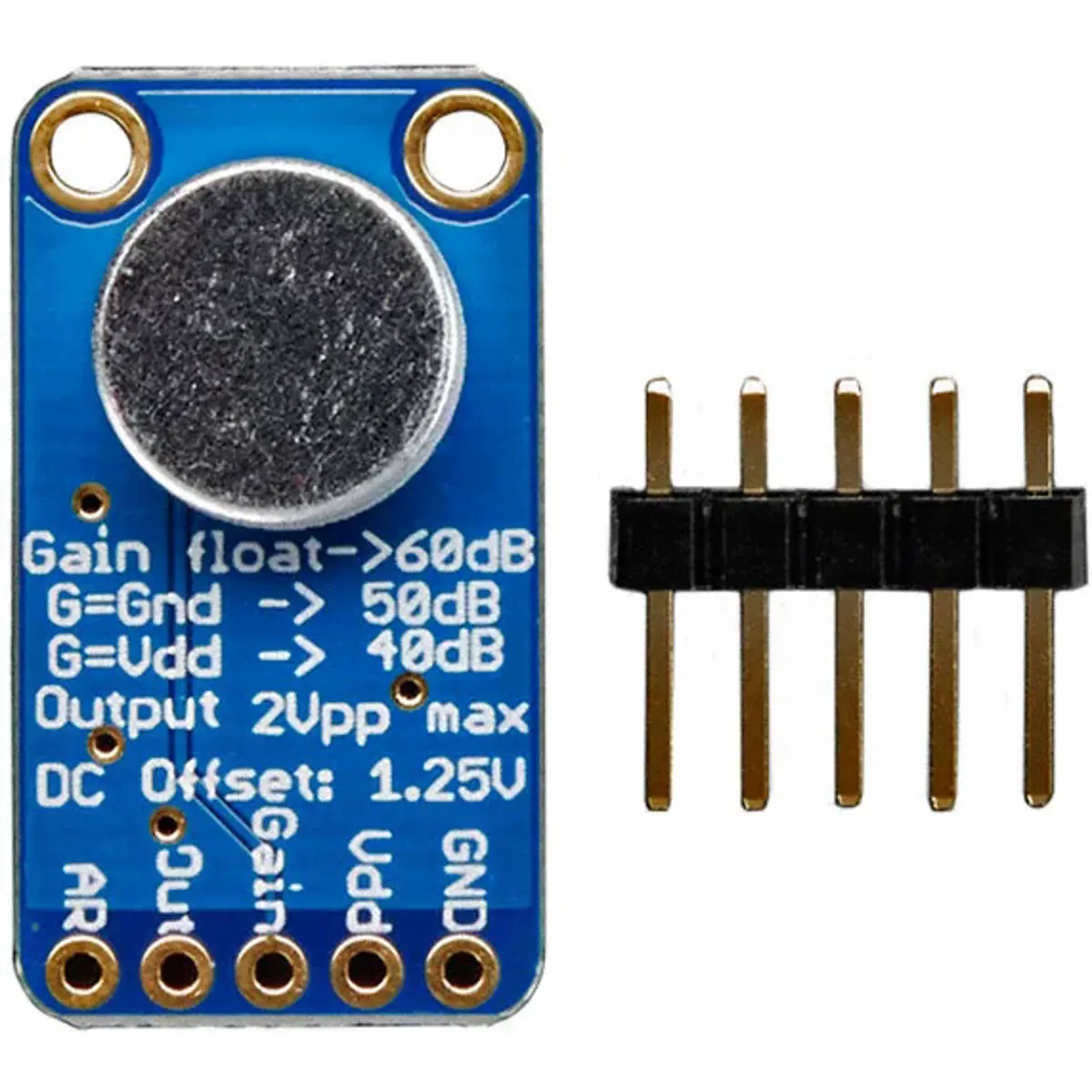

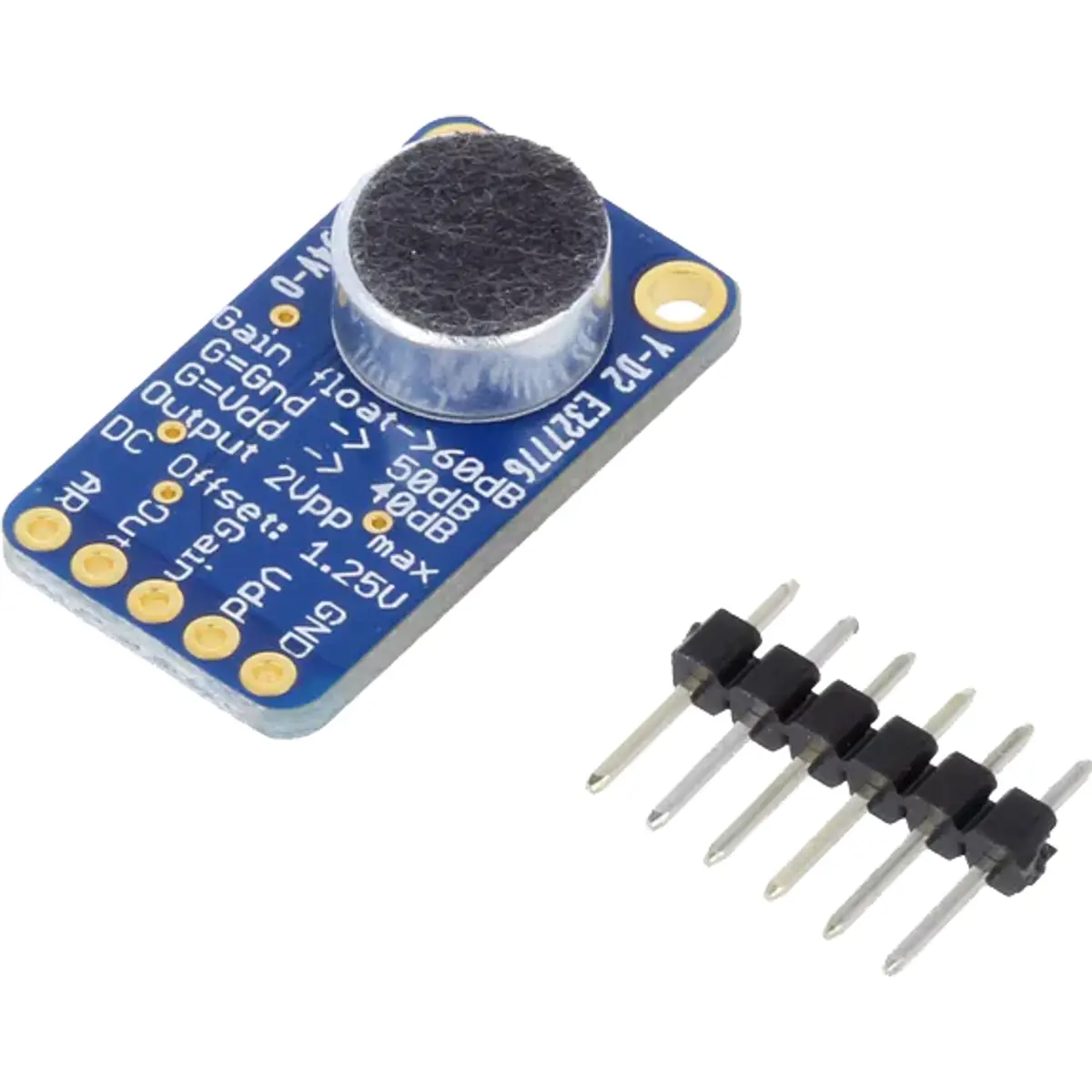

- 1x Módulo Adafruit Electret Microphone Amplifier
- 1x Pequeno segmento de pinos para soldar
