Módulo de conversão analógico-digital (ADC) especificamente concebido para el controlador M5StickC, lo que permite realizar mediciones precisas de señales analógicas y convertirlas en valores digitales para su procesamiento. Integra el chip ADS1110, un conversor A/D de tipo Delta-Sigma de 16 bits con auto-calibración continua, que ofrece alta resolución, bajo ruido e una interfaz de comunicación I2C sencilla de usar.
El circuito periférico del módulo limita el intervalo de entrada a un rango seguro de 0 V a 12 V, facilitando la medición directa de tensiones analógicas en sensores y señales externas al microcontrolador. Este módulo es compatible con plataformas de desarrollo populares como Arduino y UiFlow (compatible con Blockly y MicroPython), ideal para proyectos de captación de señales analógicas, interfaces de sensores, instrumentación portátil o sistemas de automatización con lectura de tensiones analógicas.
PRINCIPALES CARACTERÍSTICAS
✅ Conversión A/D de alta resolución (16 bits) para una lectura precisa de señales analógicas
✅ El chip ADS1110 con auto-calibración continua garantiza mediciones estables sin ajustes manuales
✅ Intervalo de entrada de 0–12 V, adecuado para sensores y señales de tensión externas al M5StickC
✅ Ganancias programables (1, 2, 4 o 8): amplificación de señales débiles con menor ruido
✅ Interfaz de comunicación I2C para una integración fácil con M5StickC y otros dispositivos
✅ Compatible con Arduino, UiFlow (Blockly) y MicroPython: versátil para distintos flujos de desarrollo
✅ Conversión de ciclo único: lectura rápida de señales con tasas de muestreo ajustables
✅ Bajo ruido y estabilidad térmica, excelente para mediciones de precisión en aplicaciones sensibles
✅ Tamaño compacto y ligero, ideal para proyectos portátiles y modulares
✅ Incluye terminal de conexión (2 pines) para cables o sensores externos
ESPECIFICACIONES TÉCNICAS:

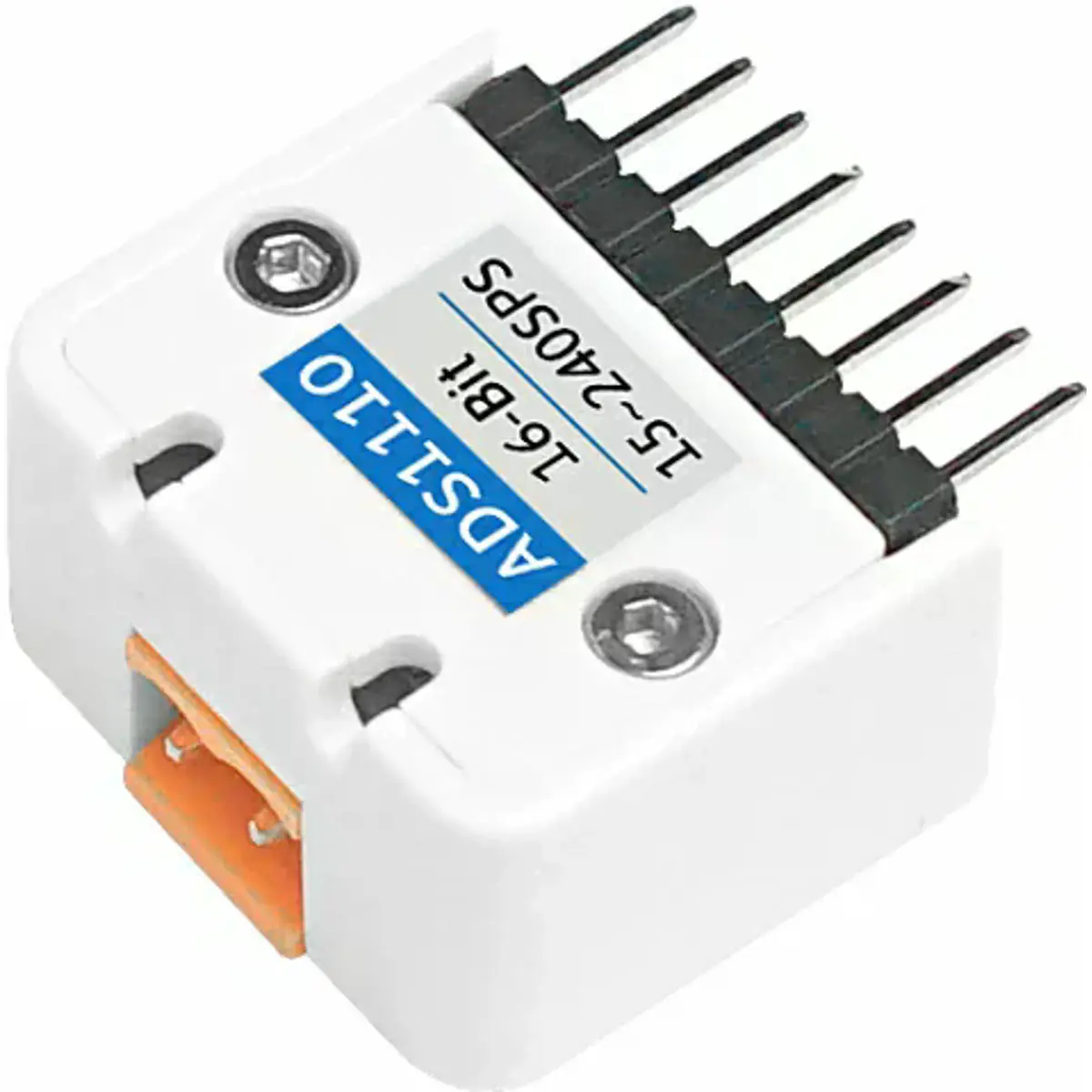

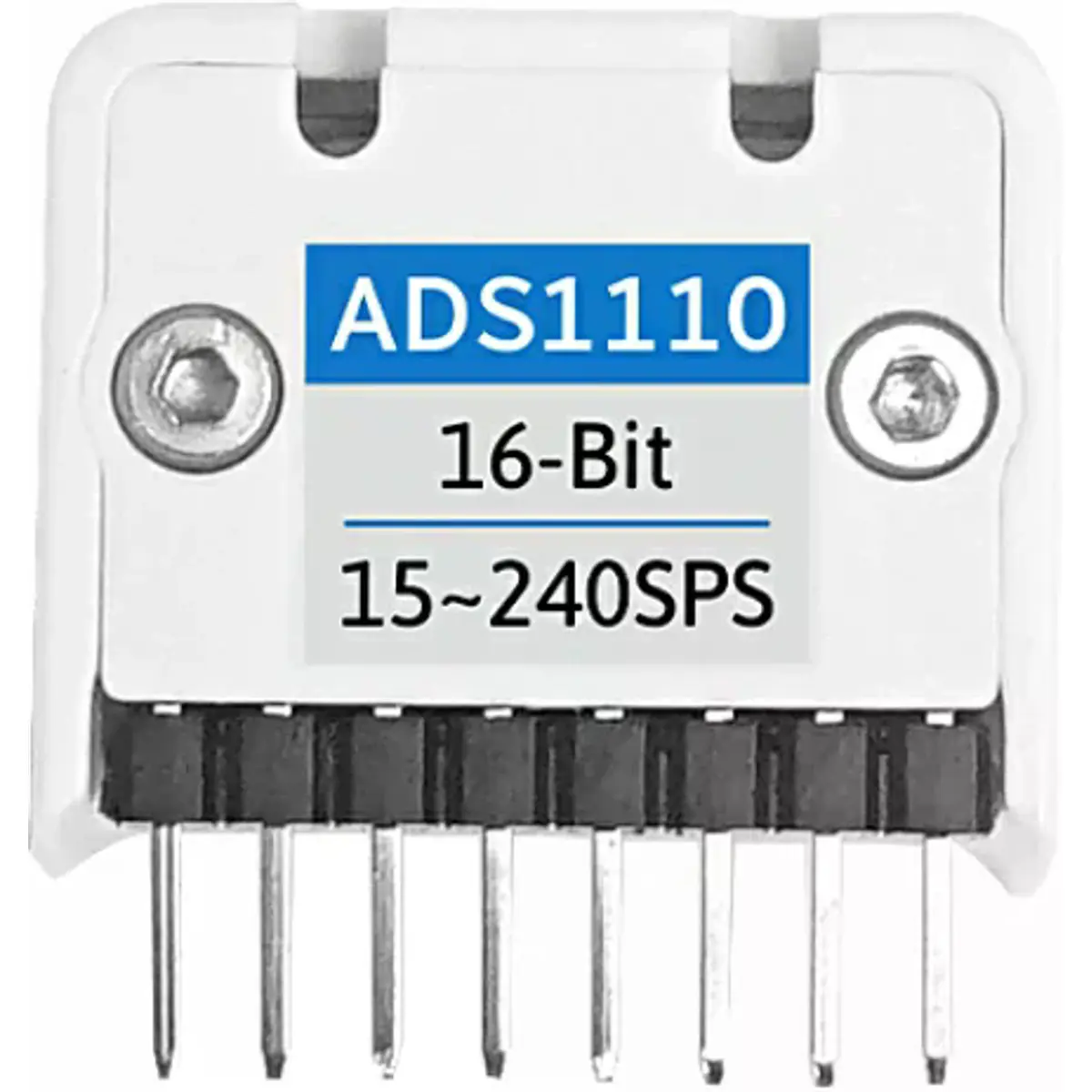

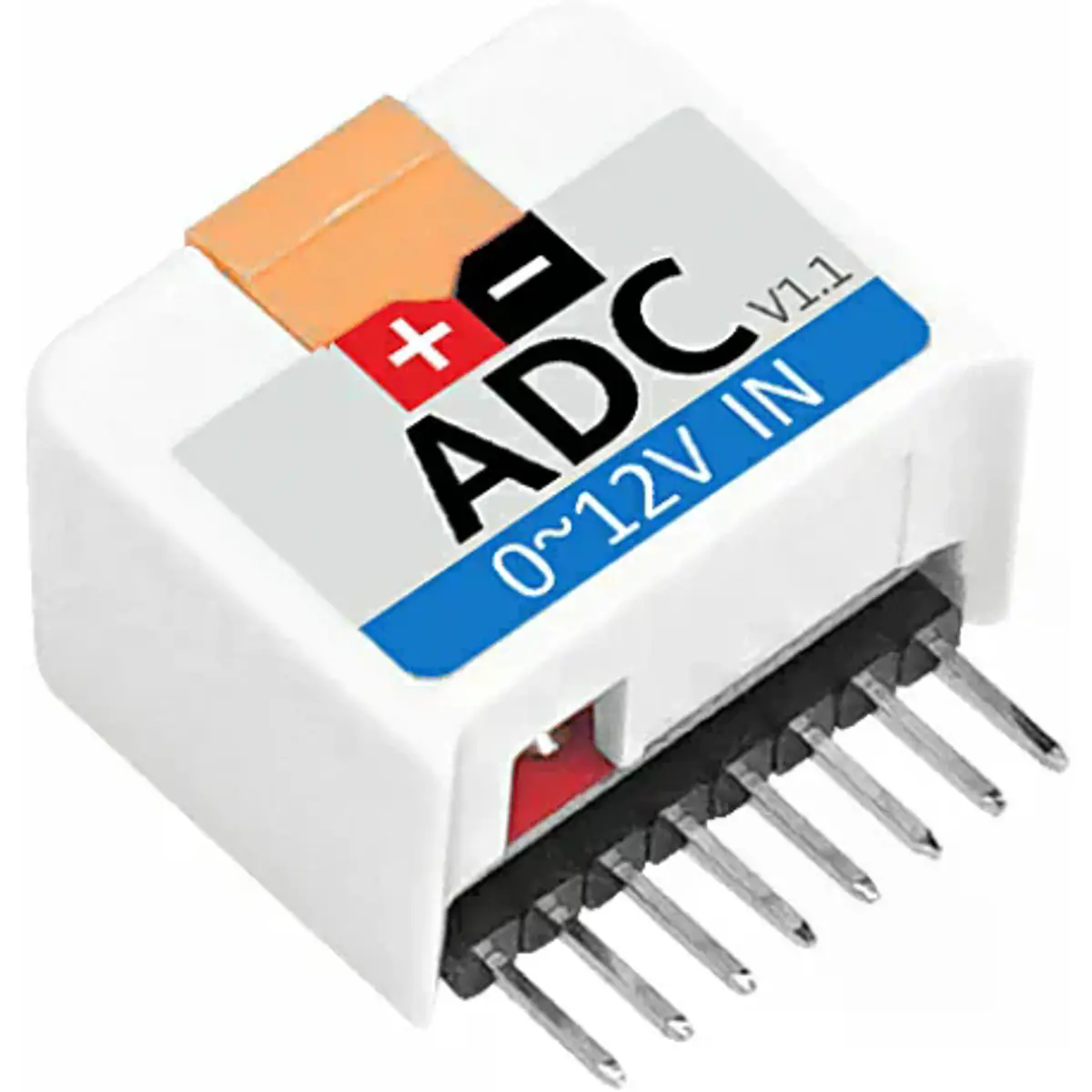

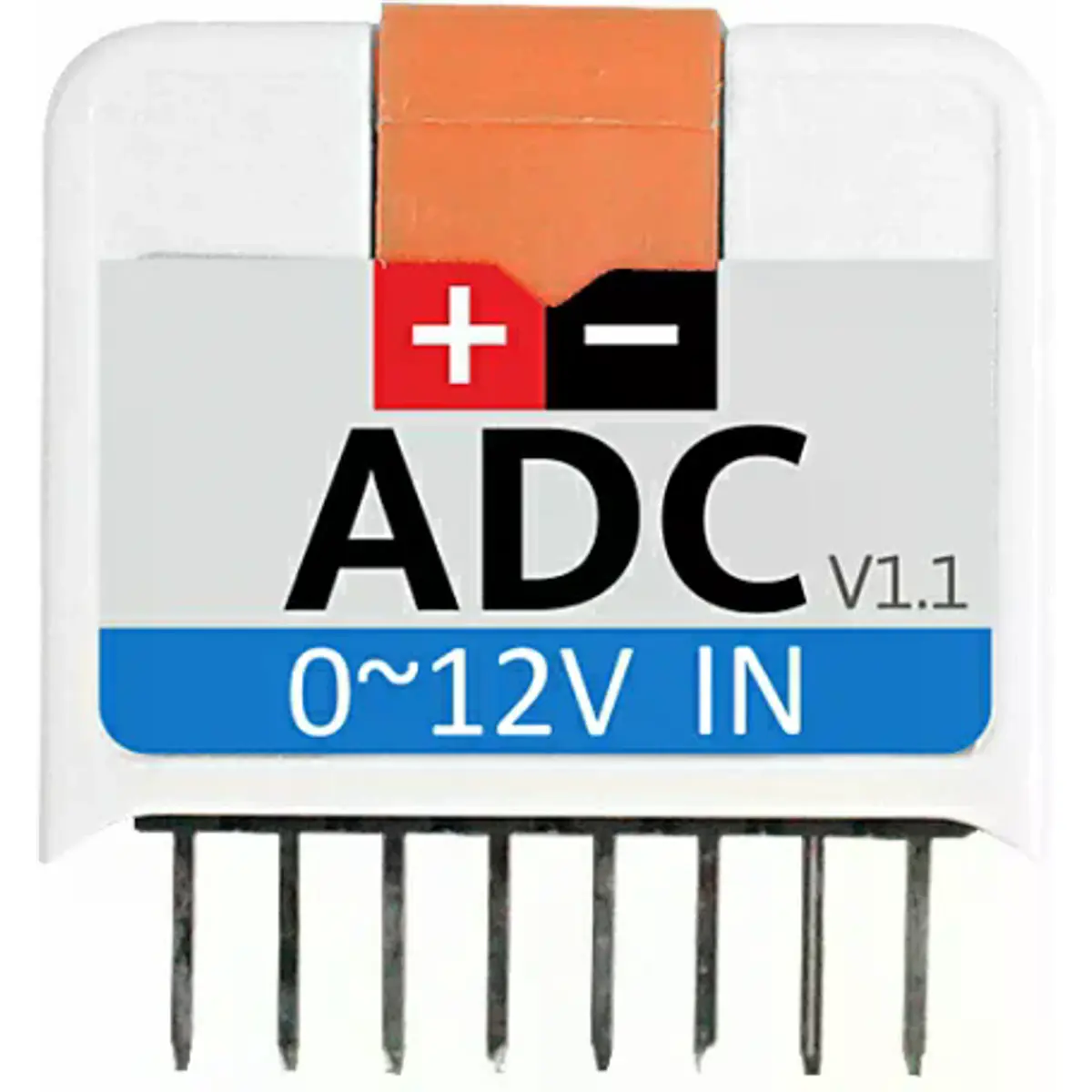

• Modelo: M5StickC ADC HAT (ADS1110) V1.1
• Tipo: Módulo de conversión analógico-digital (ADC)
• Chip ADC: ADS1110 Delta-Sigma 16 bits
• Intervalo de entrada analógica: 0 V–12 V (limitado por el circuito periférico)
• Interfaz de comunicación: I2C @ dirección 0x48
• Ganancias admitidas (PGA): 1, 2, 4, 8 (amplificación programable)
• Tasa de muestreo: 8 SPS ~ 128 SPS (programable)
• Alimentación: 5 V (suministrada por el M5StickC)
• Tensión de referencia interna: definida por el chip y por el circuito del módulo
• Método de conversión: Delta-Sigma A/D con auto-calibración
• Plataformas de desarrollo: Arduino, UiFlow (Blockly, MicroPython)
• Dimensiones: ~24 × 25 × 13 mm
• Peso: ~6 g

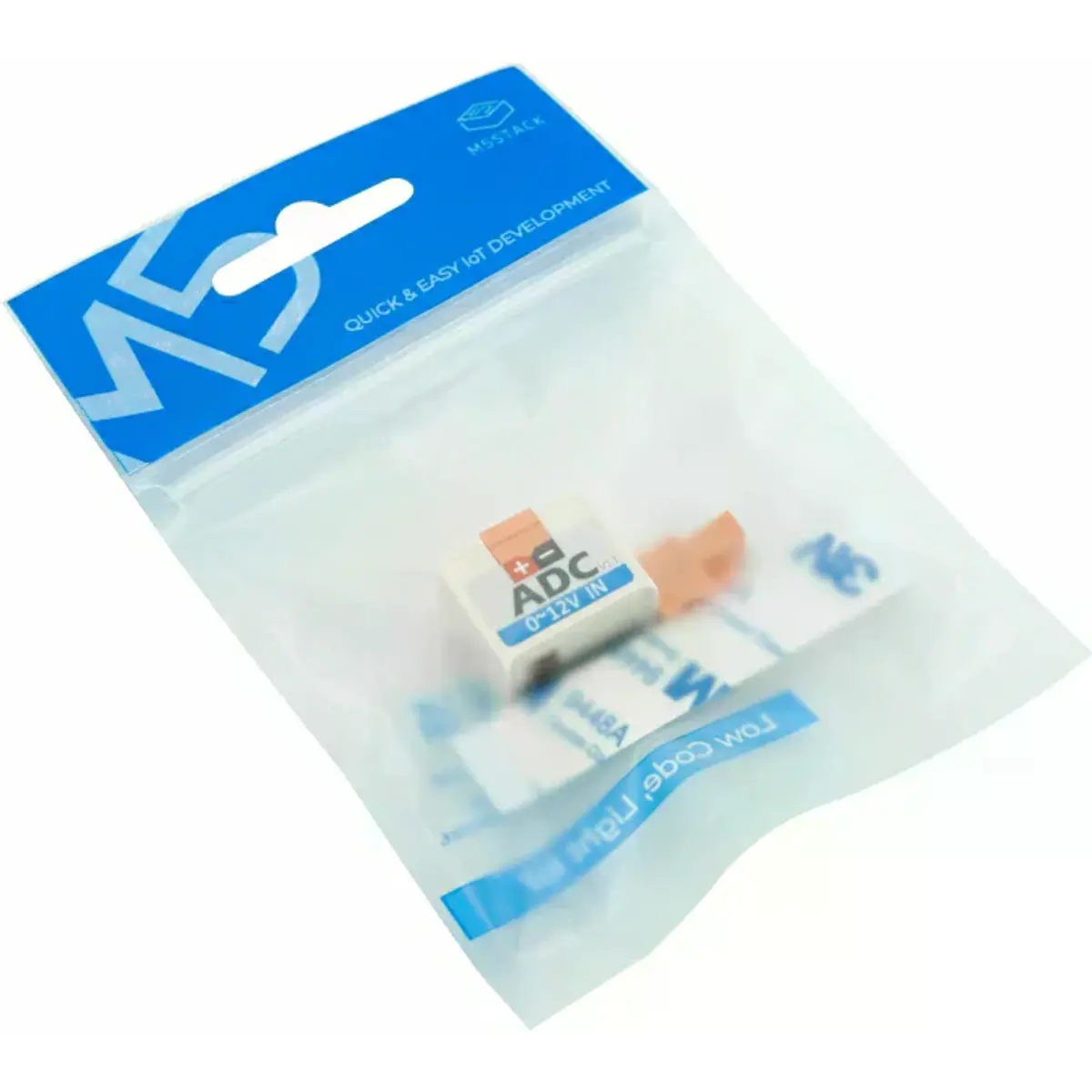

• Incluido en el embalaje:
- 1× M5StickC ADC HAT (ADS1110) V1.1
- 1× Terminal de 2 pines (HT3.96-2P)
▶ Información adicional (en el sitio web de M5Stack)
