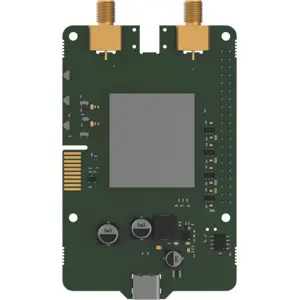

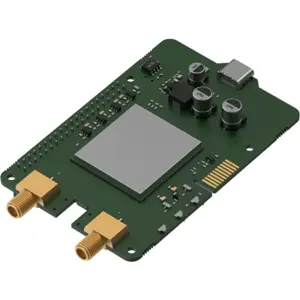

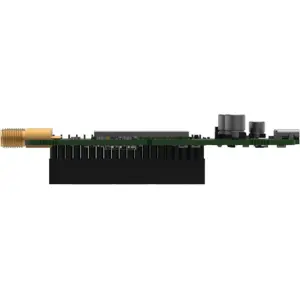

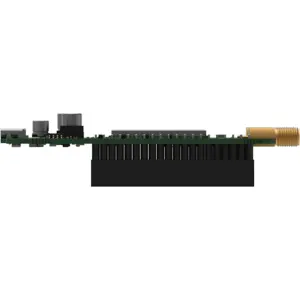

El Teltonika CALYX EBD07 es un HAT+ celular industrial para Raspberry Pi 4/5, diseñado para proporcionar conectividad móvil fiable en proyectos embebidos cuando el Wi-Fi o Ethernet no estén disponibles — o sean poco estables. Al montarse directamente sobre el SBC, garantiza una integración limpia, compacta y altamente práctica para aplicaciones IoT, telemetría, Edge y monitorización remota.
Esta versión incorpora un módem 5G RedCap (NR “Reduced Capability”), ofreciendo la eficiencia y la baja latencia del 5G con un consumo y una complejidad reducidos frente a soluciones 5G completas, manteniendo además la conmutación por error a 4G. Incluye control del módem por GPIO (wake/reset/power), soporte de audio PCM y conectividad mediante antenas SMA para una implementación rápida y robusta en entornos exigentes.
PRINCIPALES CARACTERÍSTICAS
◆ HAT+ celular para Raspberry Pi 4/5, montaje directo sobre el SBC
◆ Conectividad 5G RedCap (SA) para conexiones móviles eficientes y de baja latencia
◆ Velocidades de hasta 223 Mbps (descarga) / 123 Mbps (subida) en 5G RedCap
◆ Conmutación por error a 4G LTE (Cat 4) hasta 195 Mbps (descarga) / 105 Mbps (subida)
◆ 3GPP Release 17 (compatible con NR RedCap / NR-Light)
◆ Control del módem por GPIO: encender/apagar (PWR_KEY), wake-up y reset
◆ USB Type-C para datos y alimentación (5 VDC)
◆ Ranura Nano-SIM (4FF) push-pull
◆ 2 conectores SMA para antenas móviles (2x)
◆ LEDs de estado: Power, NET IND y NET STAT
◆ Temperatura de funcionamiento: -40 °C a 75 °C (adecuado para entornos industriales)
ESPECIFICACIONES
• Tipo de producto: HAT+ celular embebido para Raspberry Pi 4/5
- Serie/Plataforma: CALYX (EBD070)
• Comunicaciones móviles (módulo 5G RedCap)
- 5G Sub-6 GHz (SA): hasta 223 Mbps DL / 123 Mbps UL
- 4G LTE (Cat 4): hasta 195 Mbps DL / 105 Mbps UL
• 3GPP Release
- Release 17
• USB
- Interfaz: USB Type-C (receptáculo)
- Velocidad: USB 2.0 (Calyx 5G RedCap / EBD070)
• GPIO (header de 40 pines)
- PWR_KEY: encender/apagar módem (entrada digital, 0–3,3 V, activo alto; pulso ≥500 ms)
- Wake-up del módem: entrada digital 0–3,3 V, activo bajo (EBD070)
- Reset del módem: entrada digital 0–3,3 V, activo alto
• Audio
- PCM: soporte para transferencia de audio digital (baja latencia)
• Alimentación
- USB Type-C: 5 VDC
- Header de 40 pines: 5 VDC y 3,3 VDC
• Interfaces físicas
- SIM: 1× Nano-SIM (4FF), push-pull
- LEDs: 1× Power, NET IND, NET STAT
- Antenas: 2× SMA (móvil)
• Características físicas
- Peso: 57 g
- Dimensiones (L × A × P): 56 × 23,11 × 95,48 mm
- Montaje: kit de fijación incluido
• Entorno de funcionamiento
- Temperatura de funcionamiento: -40 °C a 75 °C
• Certificaciones (EBD070)
- Regulatorias: CE, UKCA, EAC, UCRF, FCC, ISED (IC), RCM, CB, WEEE
• Códigos de clasificación
- HS Code: 851762
- HTS: 8517.62.00
CONTENIDO DEL EMBALAJE
• Calyx (EBD070)
• Kit de fijación (tornillos/separadores)
• Extensor del header GPIO de 40 pines
• Accesorio USB Type-C para USB Type-A
• Guía rápida (QSG)
• Caja de embalaje
NOTAS
• EBD070000000 corresponde al paquete estándar sin PSU (sin fuente de alimentación dedicada).
• El contenido del embalaje puede variar según el código de pedido.
• En EBD070, la señal de wake-up del módem es activa baja (difiere de EBD021, donde es activa alta).
• El 5G RedCap (Reduced Capability) prioriza la eficiencia y la baja latencia, con un caudal más moderado que el 5G completo.
