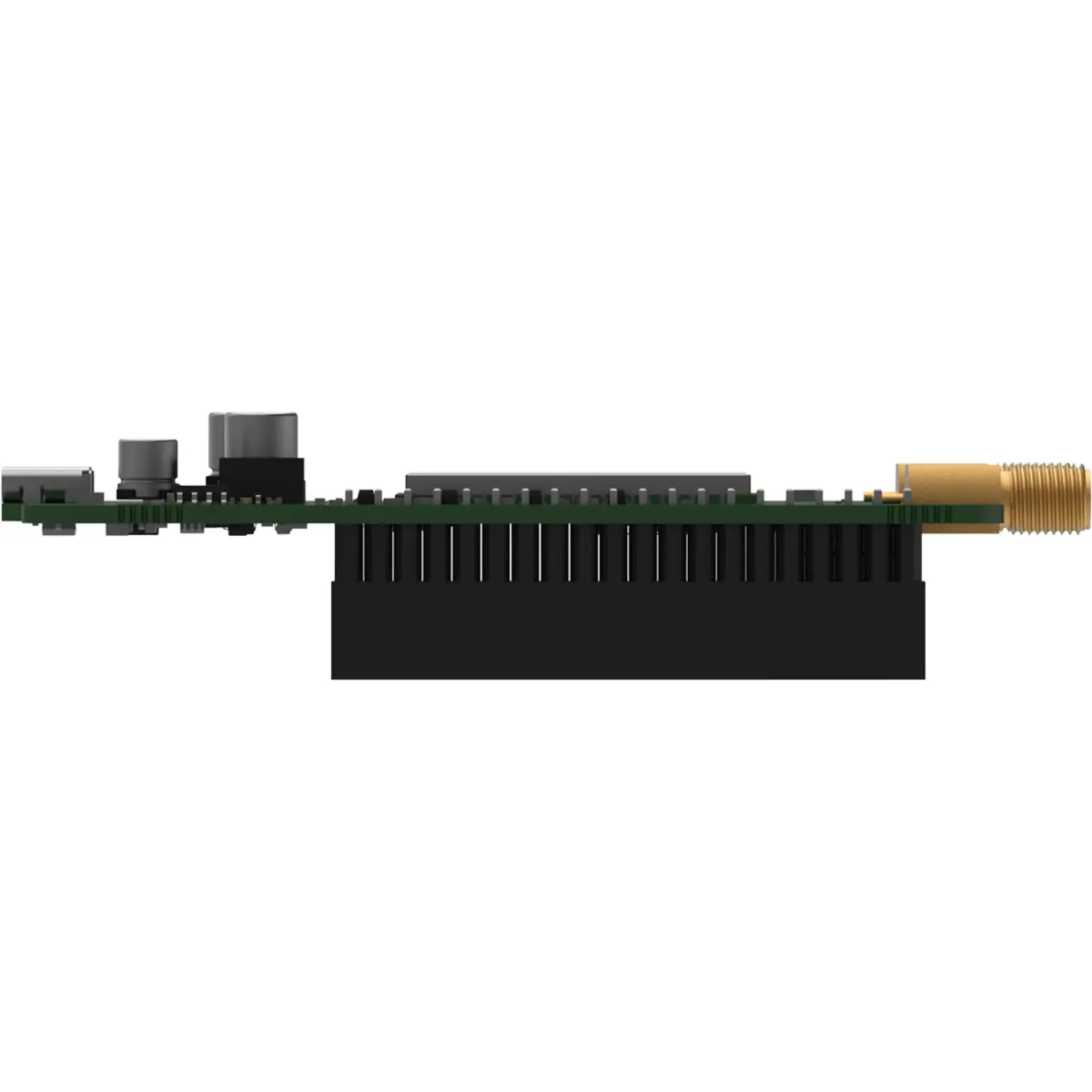

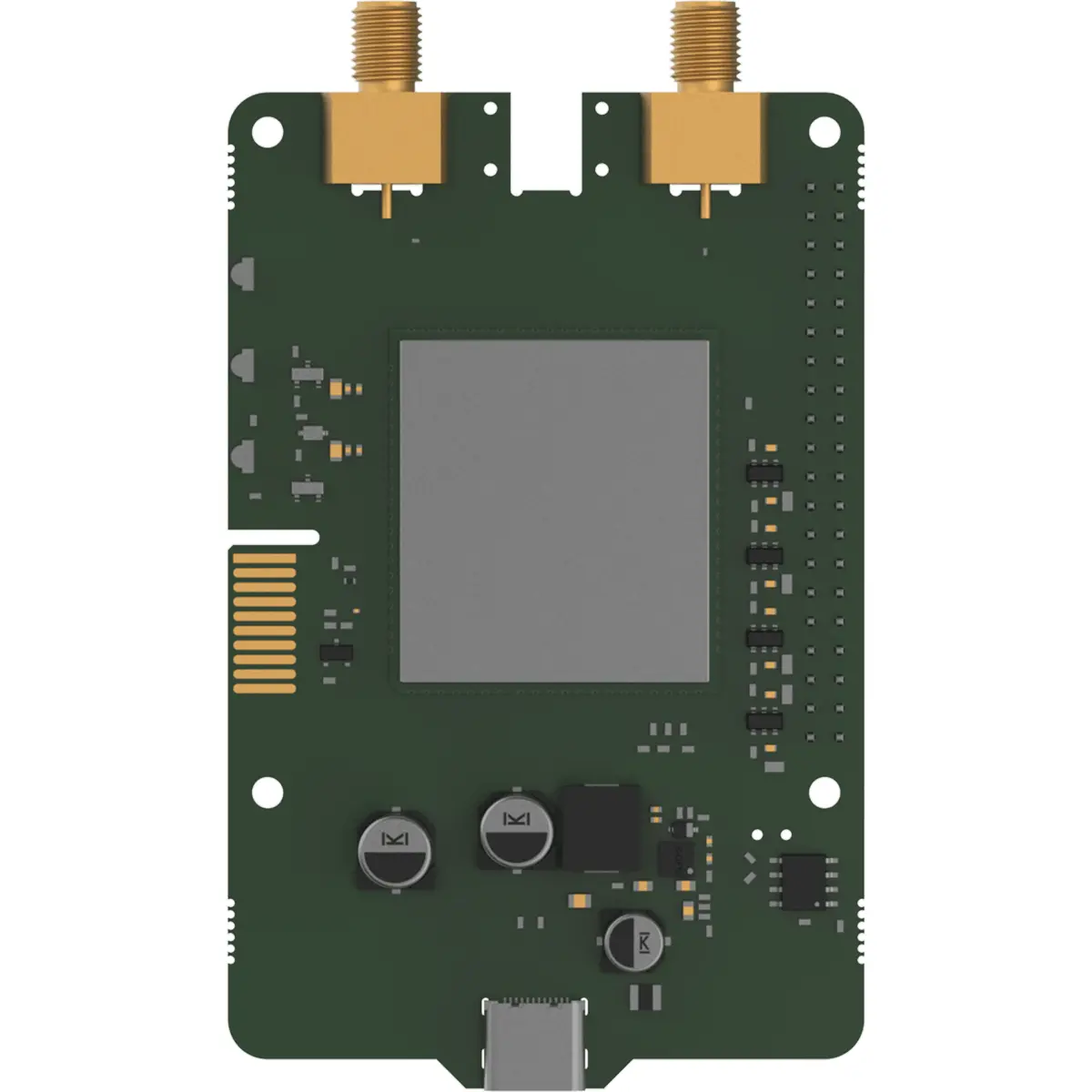

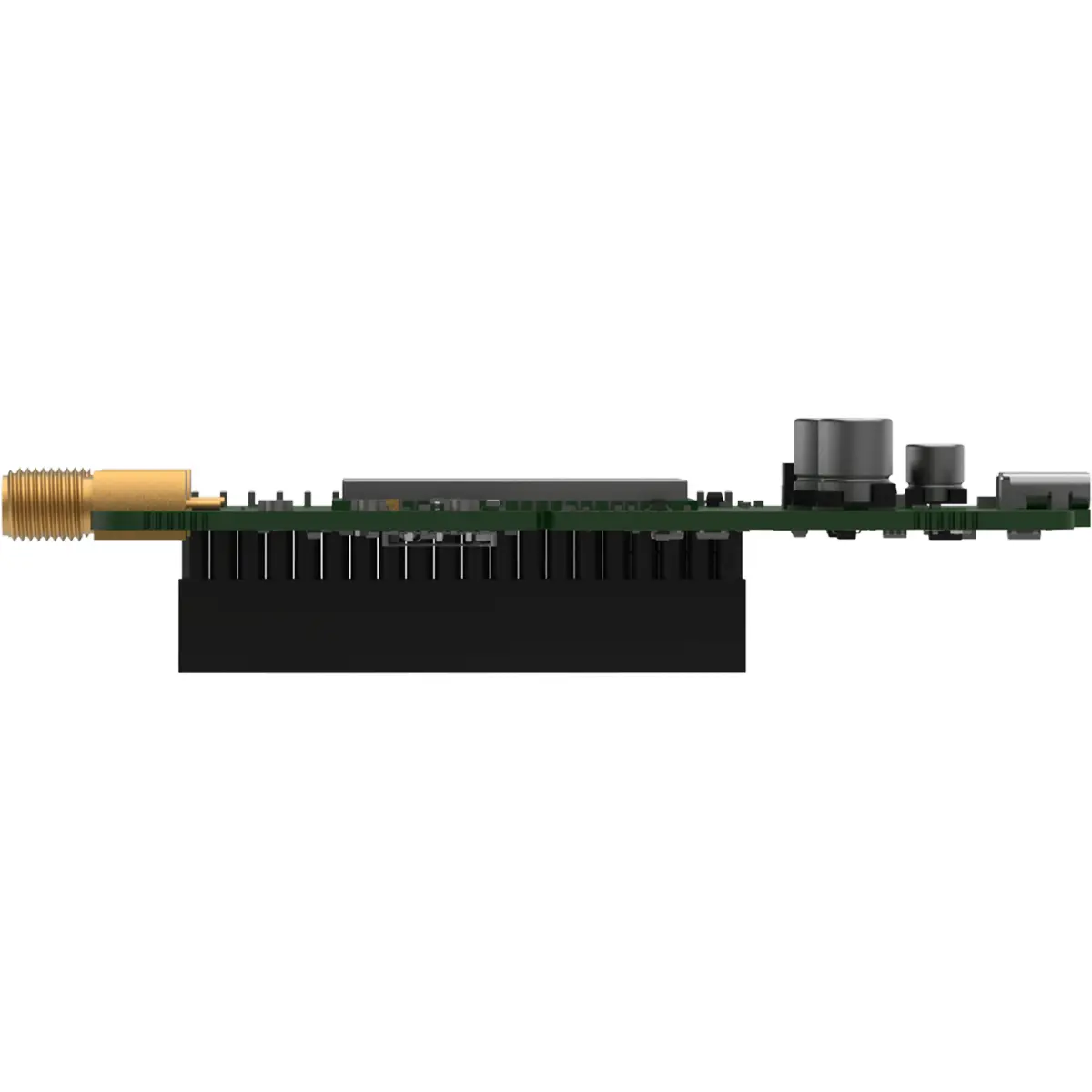

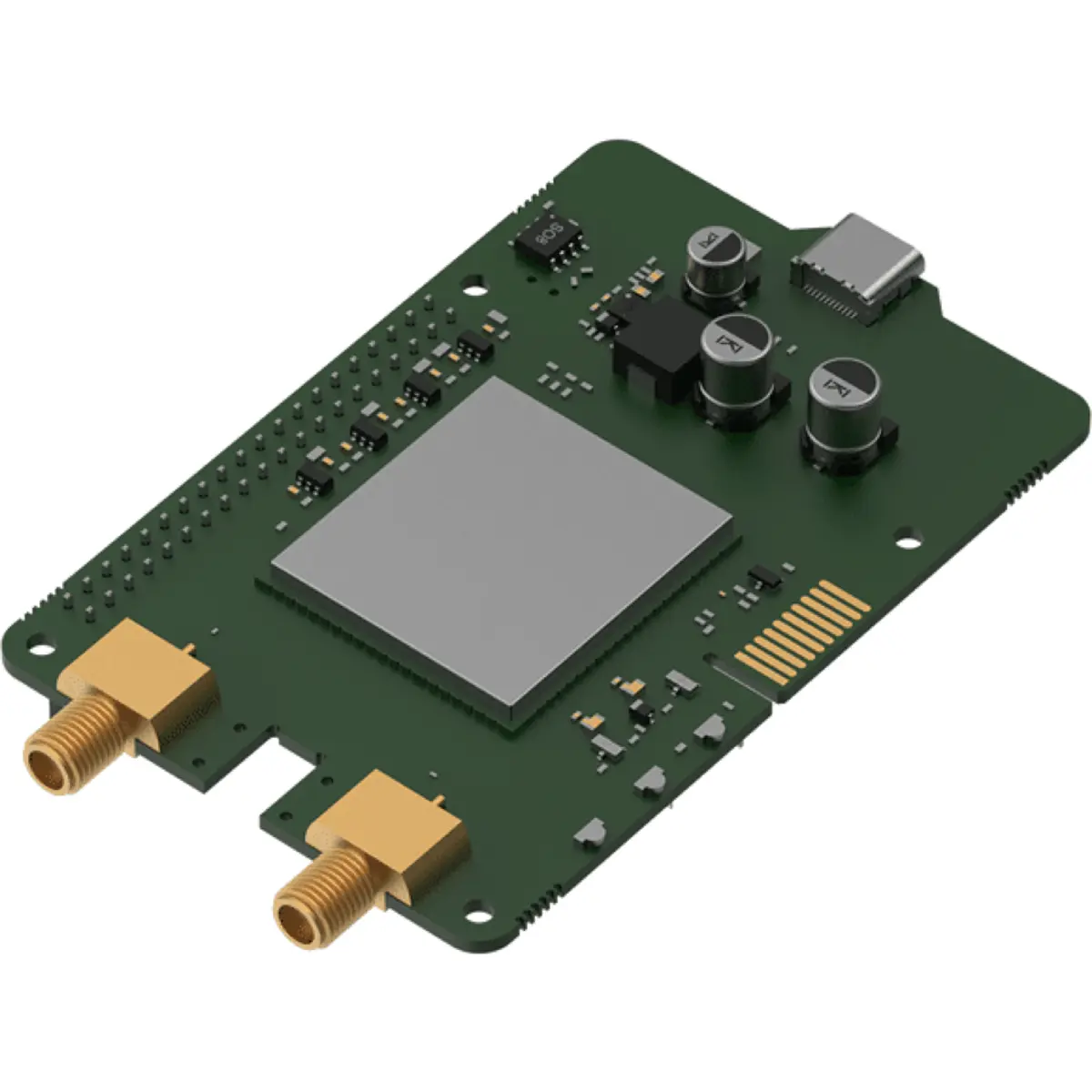

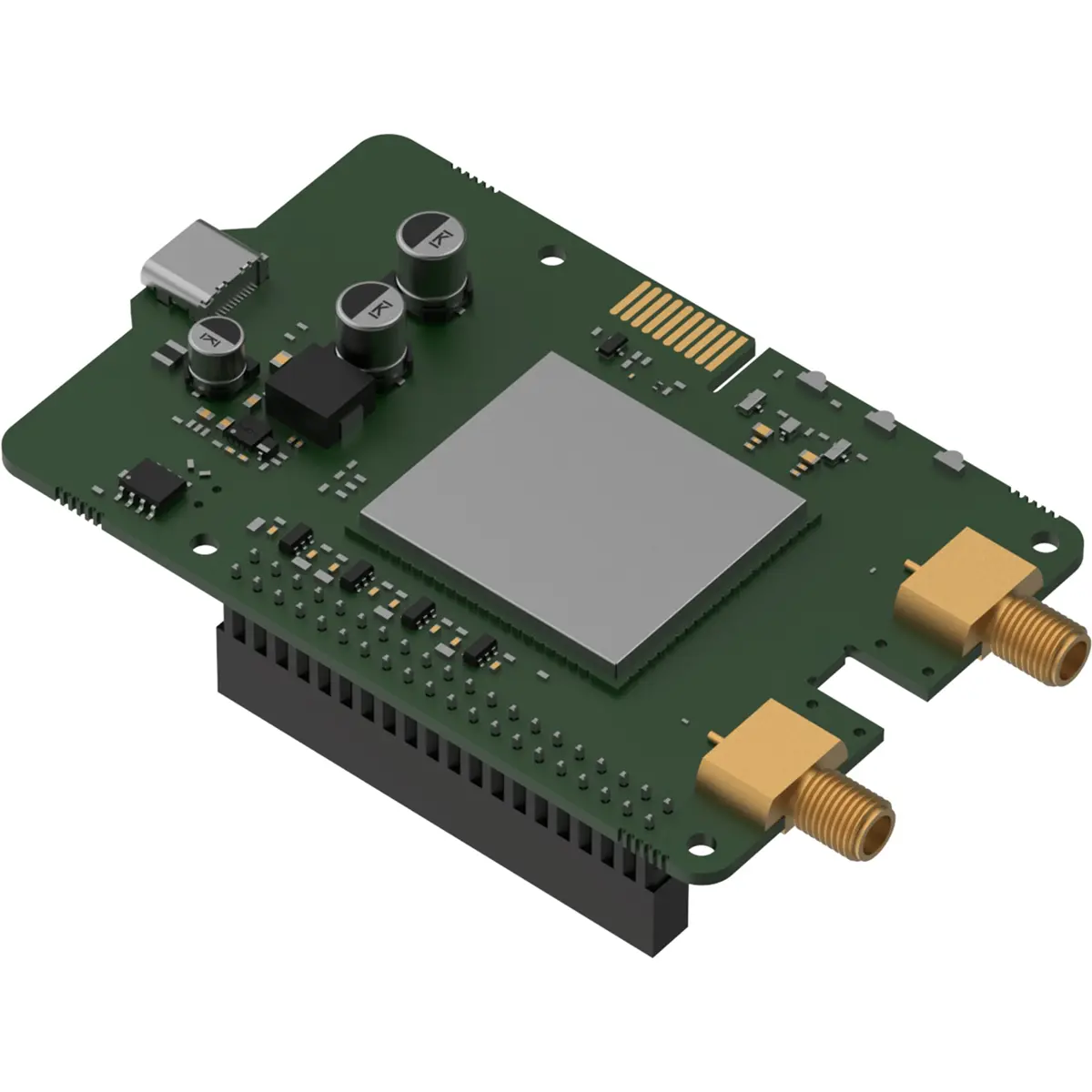

O Teltonika CALYX EBD021 é um HAT+ celular industrial para Raspberry Pi 4/5, desenvolvido para fornecer acesso à Internet móvel em sistemas embebidos quando não existe Wi-Fi ou Ethernet disponível — ou quando estas ligações são instáveis. Com um formato compacto que se monta diretamente sobre o Raspberry Pi e integração limpa via GPIO e USB, é uma solução robusta para projetos IoT, telemetria, Edge e monitorização remota.
Este modelo inclui um modem 4G LTE Cat 4 com retrocompatibilidade 3G/2G, suporte de controlo do modem por GPIO (wake/reset/power) e conectividade por 2 antenas SMA, permitindo uma implementação rápida e fiável em ambientes exigentes.
PRINCIPAIS CARACTERÍSTICAS
◆ HAT+ celular para Raspberry Pi 4/5, montagem direta sobre o SBC.
◆ Modem 4G LTE Cat 4 com velocidades até 75 Mbps (DL) / 50 Mbps (UL).
◆ Retrocompatibilidade 3G/2G para maior cobertura em campo.
◆ Controlo do modem por GPIO: ligar/desligar (PWR_KEY), wake-up e reset.
◆ USB Type-C para dados e alimentação (5 VDC), com suporte via header de 40 pinos.
◆ 2 conectores SMA para antenas móveis (2x).
◆ Slot Nano-SIM (4FF) push-pull.
◆ LEDs de estado: Power, NET IND e NET STAT.
◆ Temperatura de funcionamento: -40 °C a 75 °C, adequada a ambientes industriais.
◆ Concebido para fornecer conectividade móvel ao Raspberry Pi quando Wi-Fi/Ethernet não estão disponíveis ou são pouco fiáveis.
ESPECIFICAÇÕES
• Tipo de produto: HAT+ celular embebido para Raspberry Pi 4/5
- Série/Plataforma: CALYX (EBD021)
• Comunicações móveis (módulo 4G)
- 4G LTE-FDD (Cat 4): até 75 Mbps DL / 50 Mbps UL
- 4G LTE-TDD (Cat 4): até 65 Mbps DL / 35 Mbps UL
- DC-HSPA+: até 42 Mbps DL / 5,76 Mbps UL
- 3G: 384 kbps DL / 384 kbps UL
- 2G EDGE: 236,8 kbps DL / 236,8 kbps UL
- 2G GPRS: 85,6 kbps DL / 85,6 kbps UL
• 3GPP Release
- Release 9
• Bandas suportadas (EBD021 – EMEA/TH/AU/NZ)
- 4G (LTE-FDD): B1, B3, B5, B7, B8, B20, B28
- 4G (LTE-TDD): B38, B40, B41
- 3G: B1, B8
- 2G: B3, B8
• USB
- Interface: USB Type-C (recetáculo)
- Velocidade: USB 2.0
• GPIO (header 40 pinos)
- PWR_KEY: ligar/desligar modem (entrada digital, 0–3,3 V, ativo alto; pulso ≥500 ms)
- Wake-up do modem: entrada digital 0–3,3 V, ativo alto
- Reset do modem: entrada digital 0–3,3 V, ativo alto
• Alimentação
- USB Type-C: 5 VDC
- Header 40 pinos: 5 VDC e 3,3 VDC
• Interfaces físicas
- SIM: 1× Nano-SIM (4FF), push-pull
- LEDs: 1× Power, NET IND, NET STAT
- Antenas: 2× SMA (móvel)
• Características físicas
- Peso: 57 g
- Dimensões (L × A × P): 56 × 23,11 × 95,48 mm
- Montagem: kit de fixação incluído
• Ambiente de operação
- Temperatura de funcionamento: -40 °C a 75 °C
• Certificações (EBD021)
- Regulatórias: CE, UKCA, EAC, UCRF, RCM, CB, WEEE
• Códigos de classificação
- HS Code: 851762
- HTS: 8517.62.00

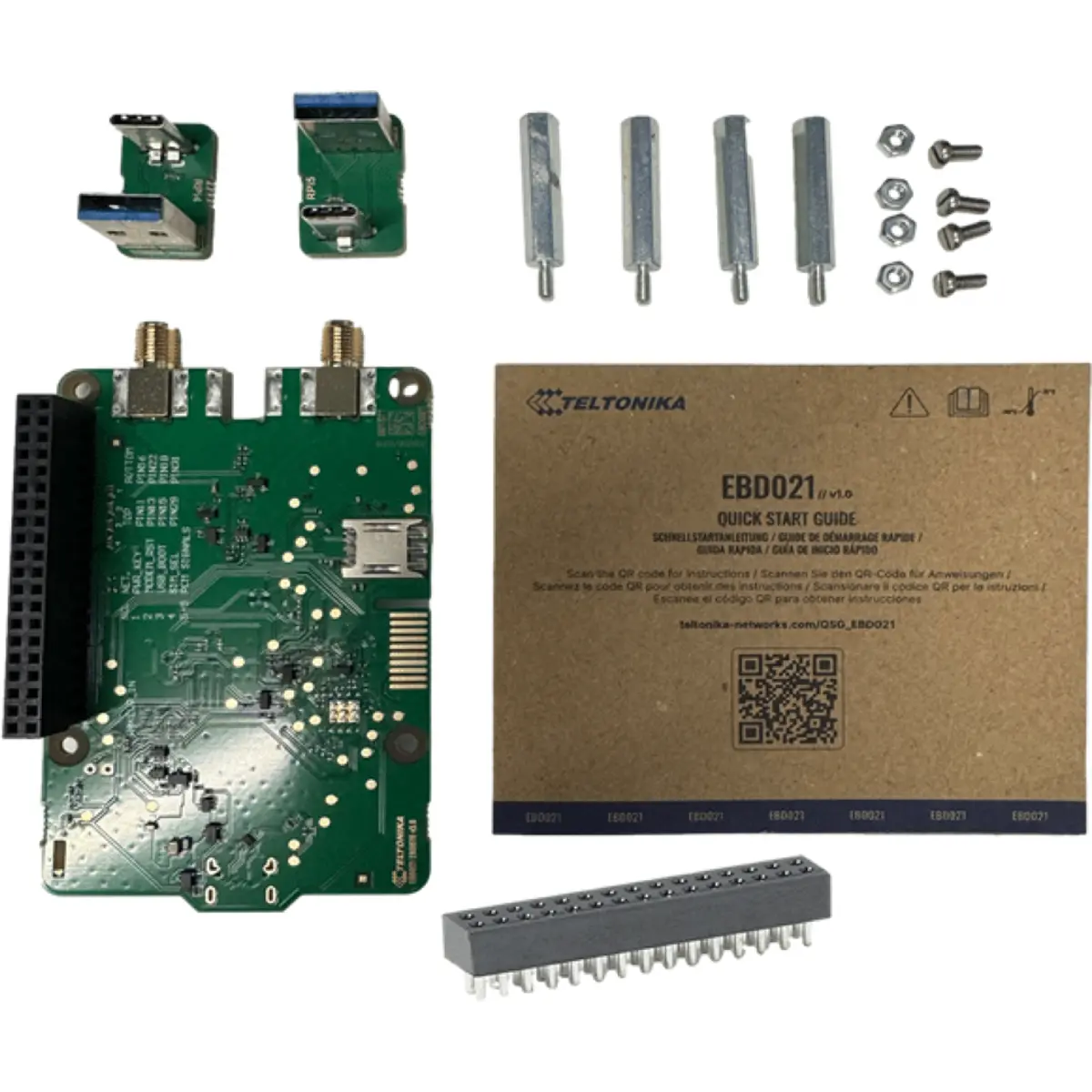

CONTEÚDO DA EMBALAGEM
• Calyx (EBD021)
• Kit de fixação (parafusos/espacadores)
• Extensor do header GPIO de 40 pinos
• Acessório USB Type-C para USB Type-A
• Guia rápido (QSG)
• Caixa de embalagem
NOTA
• EBD021000000 corresponde ao standard package sem PSU (sem fonte de alimentação dedicada).
