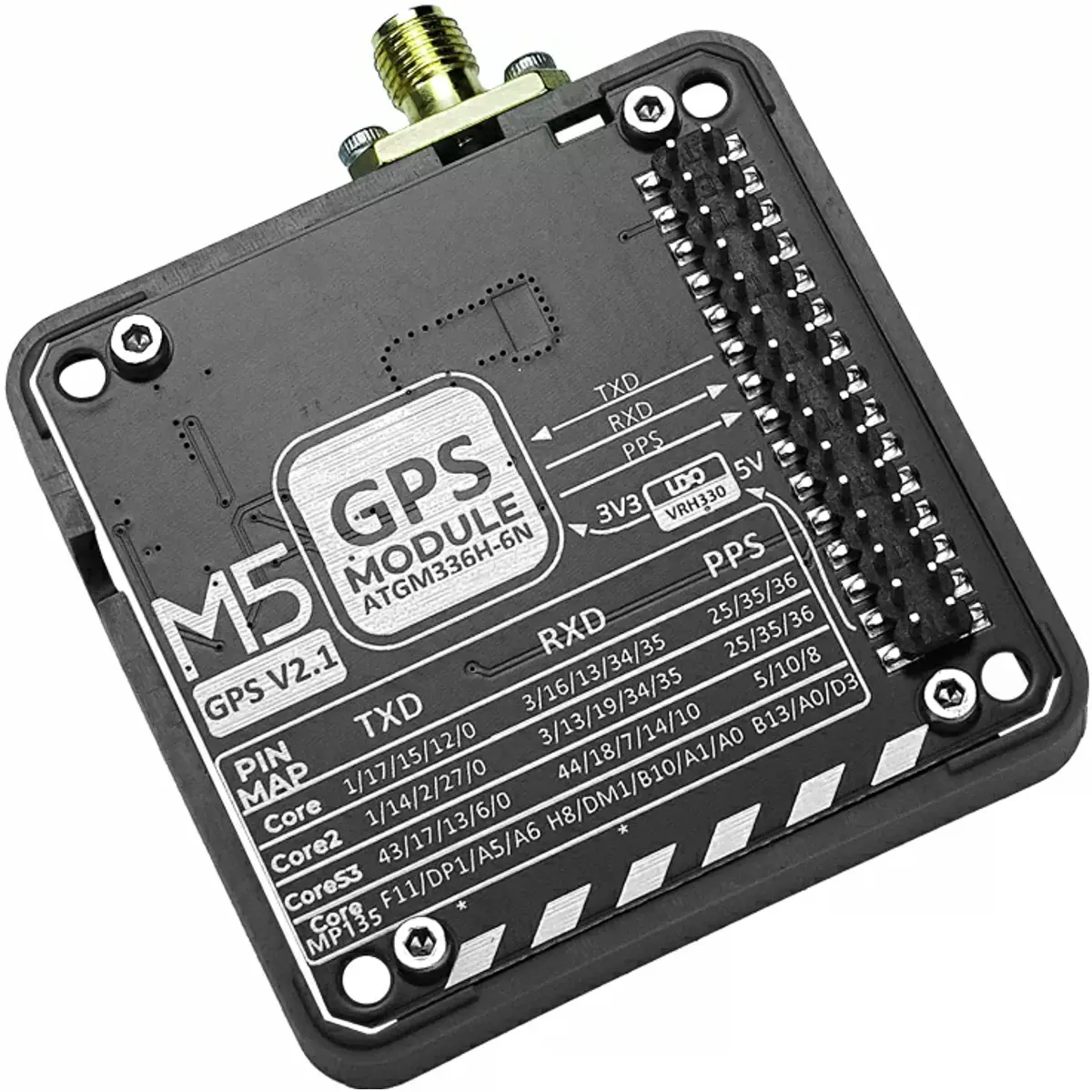

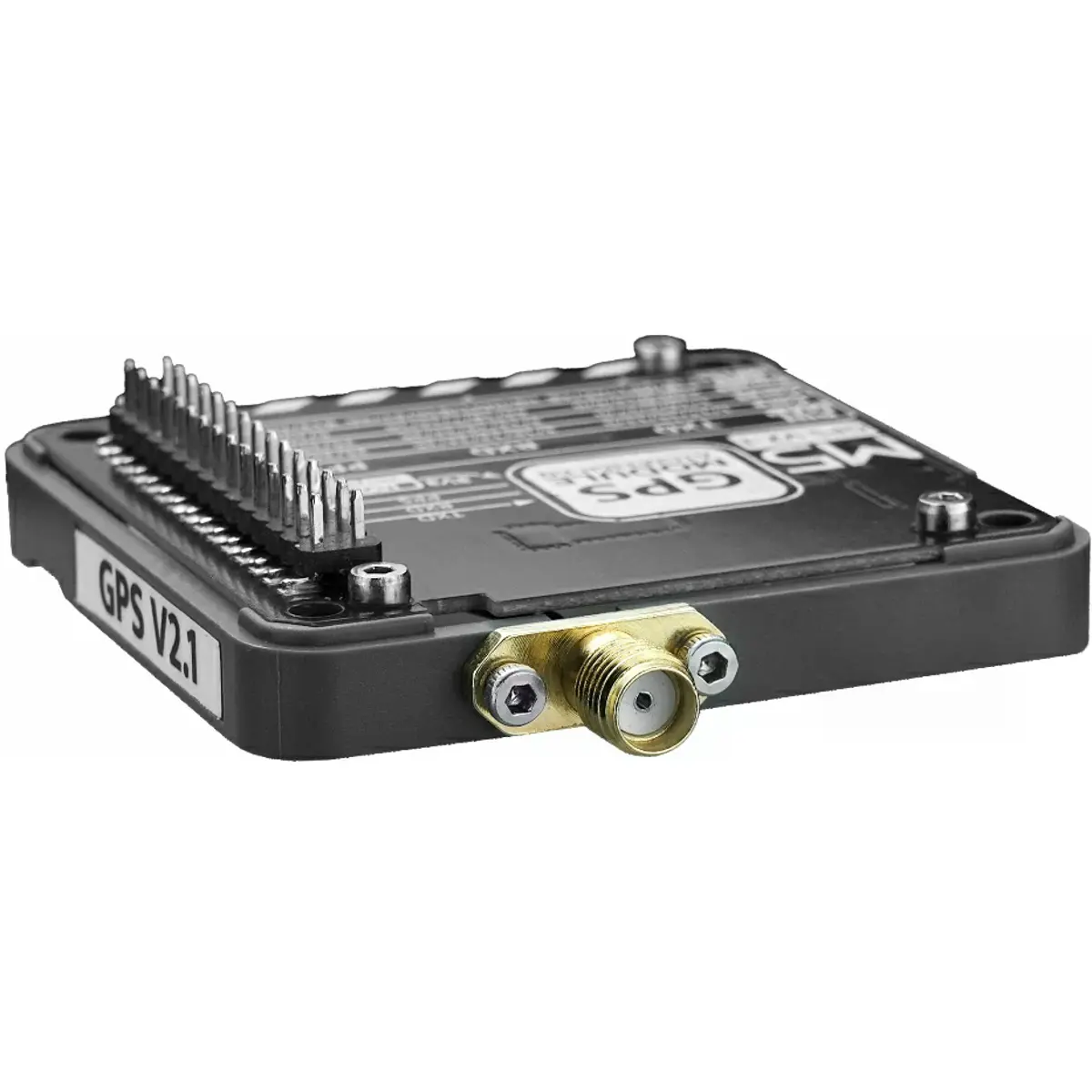

O Module GPS v2.1 da M5Stack é um módulo GNSS de elevado desempenho, concebido para aplicações que exigem posicionamento preciso, rápido e fiável. Baseado no chipset AT6668, suporta múltiplos sistemas de navegação por satélite e oferece excelente desempenho mesmo em ambientes com sinal fraco.
Este módulo integra receção multi-frequência e multi-constelação, saída PPS para sincronização temporal precisa e um sistema de DIP switches que permite configurar facilmente os pinos UART, garantindo elevada flexibilidade e compatibilidade com diferentes controladores M5Stack.
PRINCIPAIS CARACTERÍSTICAS
✅ Suporte para múltiplos sistemas de navegação por satélite (GPS, QZSS, BD2, BD3, GLONASS e GALILEO)
✅ Receção multi-frequência e multi-sistema para maior precisão
✅ Posicionamento de alta precisão com forte resistência a interferências
✅ Aquisição rápida de sinal, mesmo em ambientes de fraca receção
✅ Saída PPS para sincronização temporal precisa

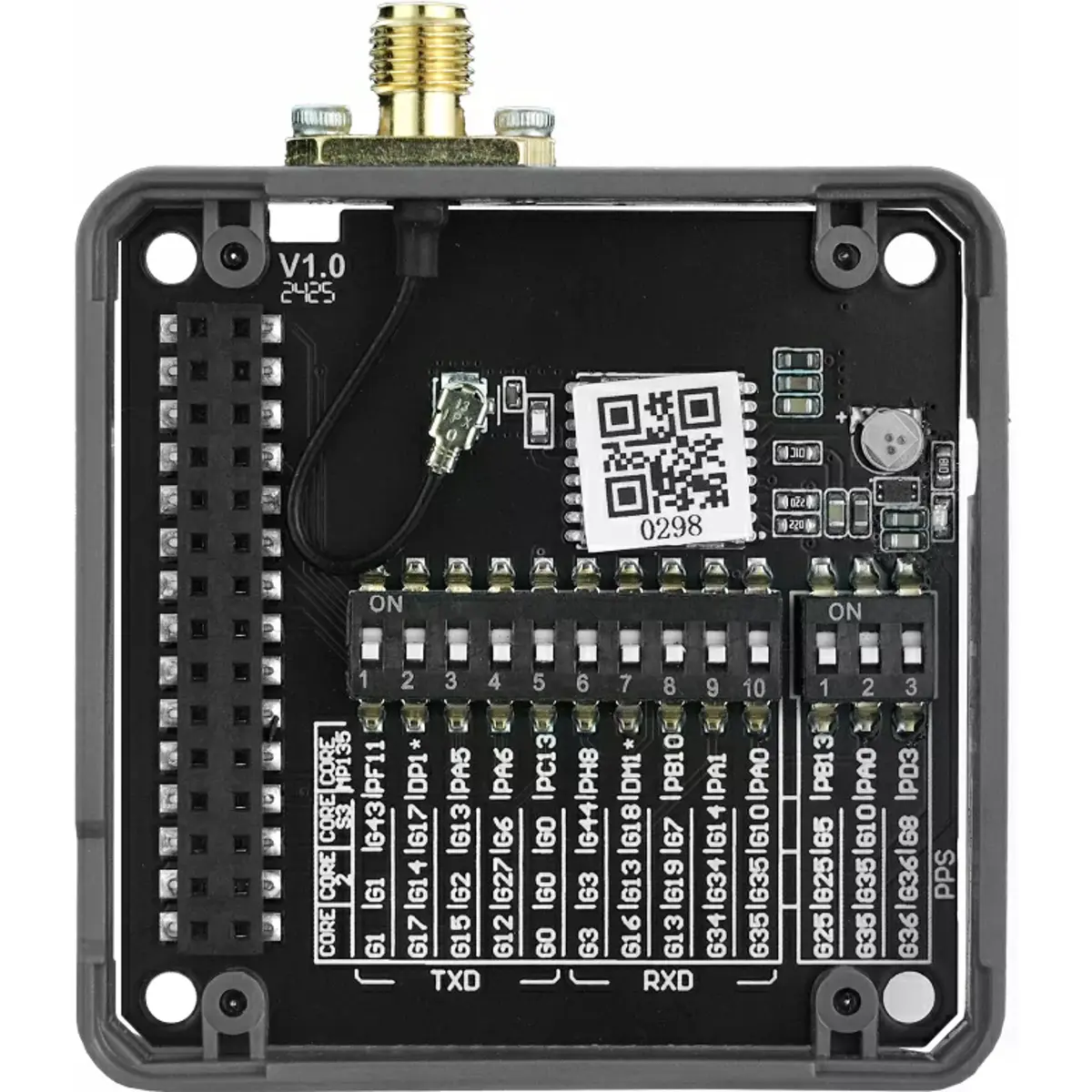

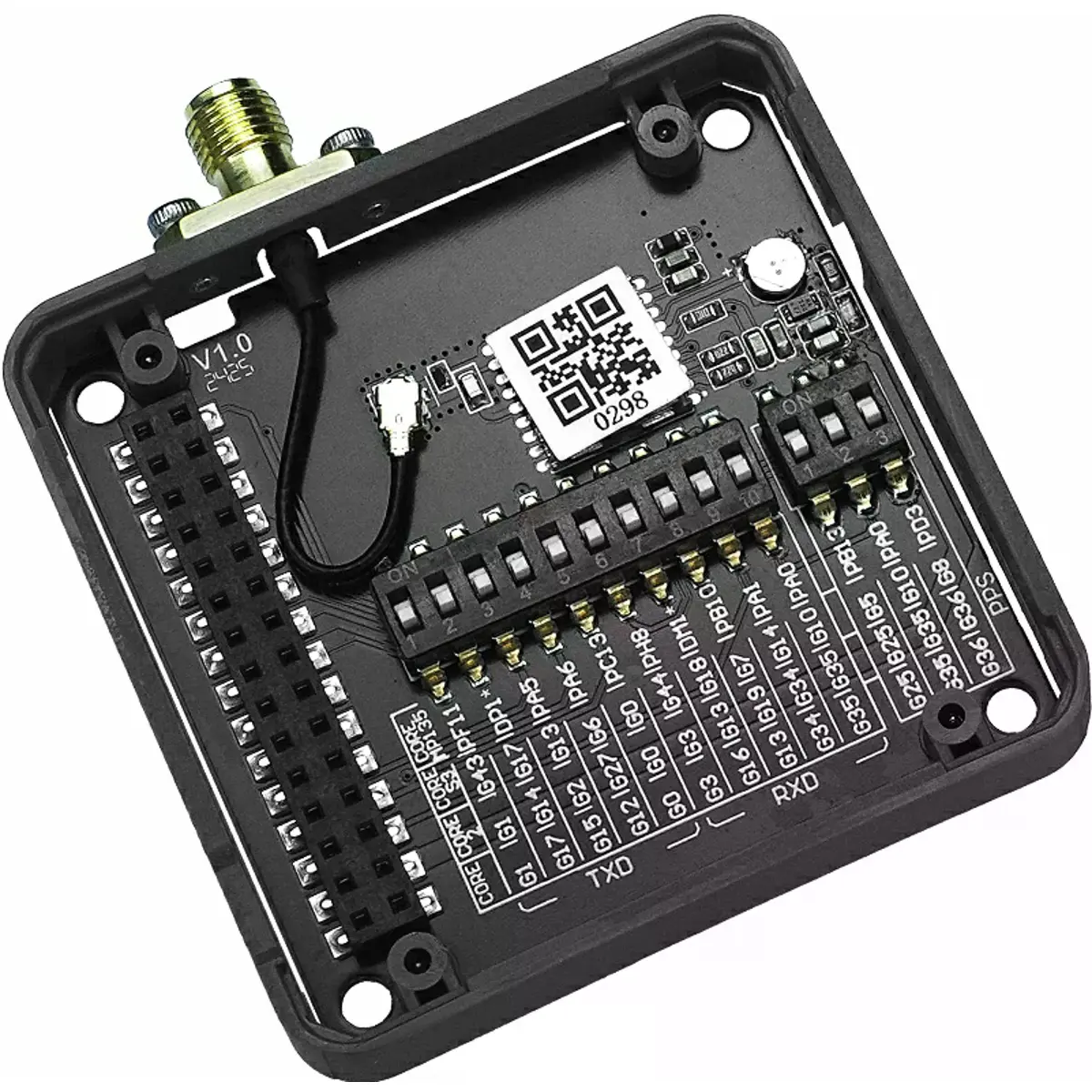

✅ Comutação flexível dos pinos TX/RX através de DIP switch
✅ Compatível com empilhamento de módulos M5Stack
✅ Interface otimizada para compatibilidade com CoreMP135
ESPECIFICAÇÕES
◾ Modelo: Module GPS v2.1
◾ SKU: M003-V21
◾ SoC: AT6668
◾ Sistemas GNSS suportados: GPS / QZSS / BD2 / BD3 / GALILEO / GLONASS
◾ Bandas de frequência:
- BDS: B1I + B1C
- GPS / QZSS / SBAS: L1
- GALILEO: E1
- GLONASS: R1
◾ Número de canais: 50
◾ Precisão de posicionamento: < 1,5 m (CEP50)
◾ Taxa de atualização: Até 10 Hz
◾ Protocolo de comunicação: NMEA 0183 v4.1
◾ Sensibilidade:
- Rastreamento: -162 dBm
- Aquisição: -160 dBm
- Arranque a frio: -148 dBm
- Arranque a quente: -156 dBm
◾ Tempo de arranque:
- Arranque a frio: 23 s
- Arranque a quente: 1 s
◾ Consumo de energia:
- Corrente em standby: DC 5 V / 29,43 µA
- Corrente em funcionamento: DC 5 V / 28,35 mA
◾ Frequência da antena: 1555 MHz ~ 1580 MHz
◾ Supercondensador: 20 000 µF / DC 3,3 V
◾ Dimensões: 54,0 × 63,6 × 13,1 mm
◾ Peso: Aproximadamente 16 g

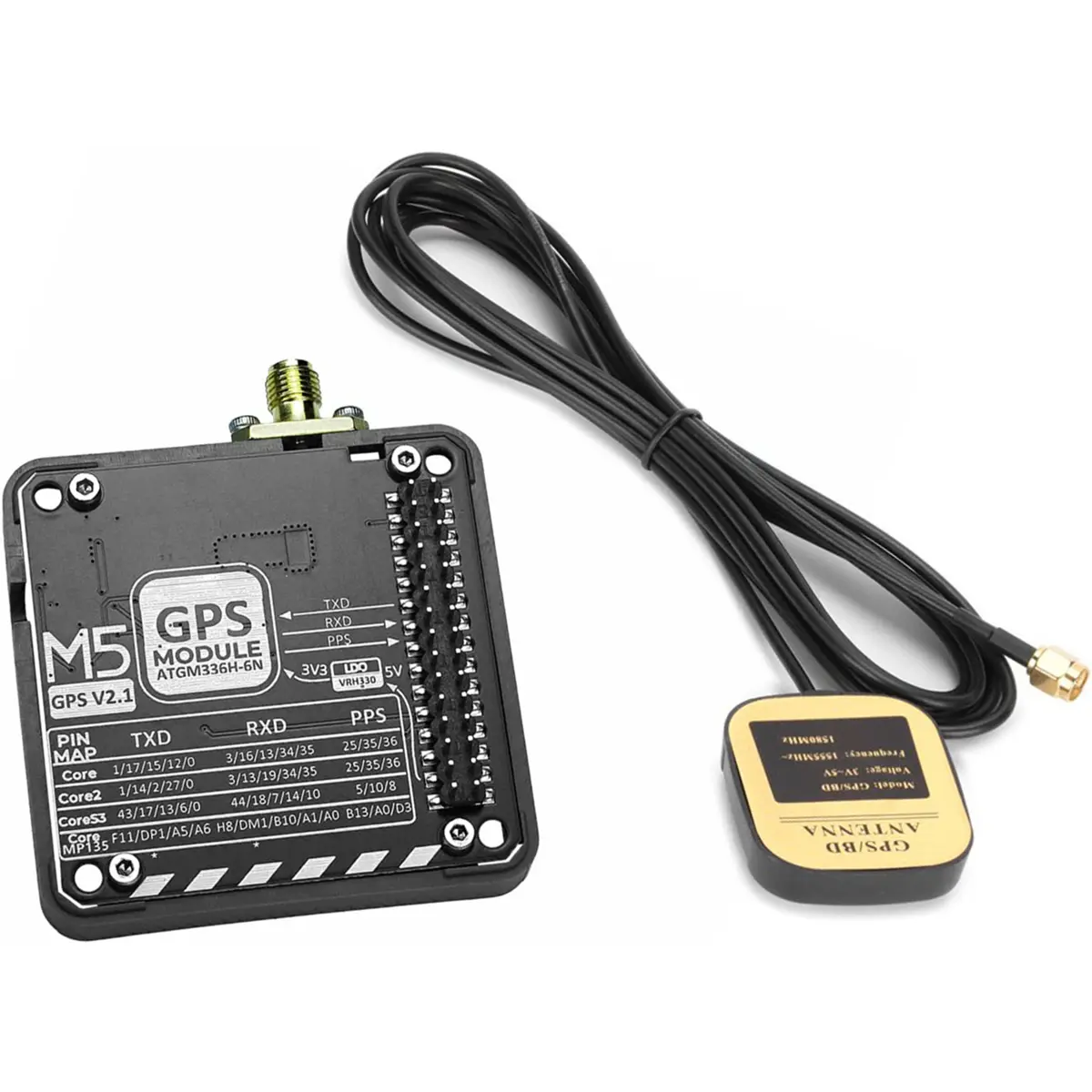

CONTEÚDO DA EMBALAGEM
◾ 1 × Módulo GPS v2.1

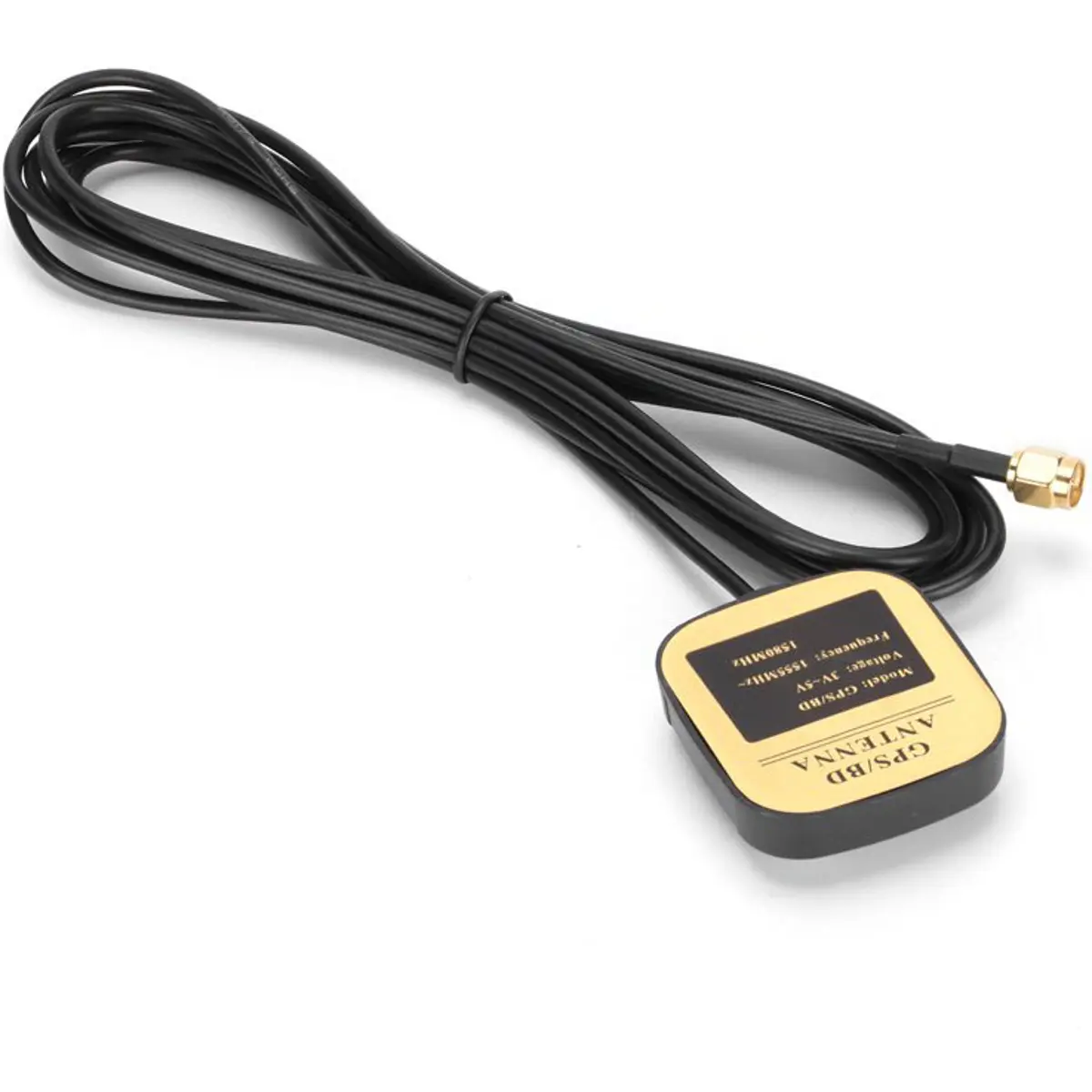

◾ 1 × Antena ativa GPS/BD com conector SMA (cabo de 1 m)
NOTA:

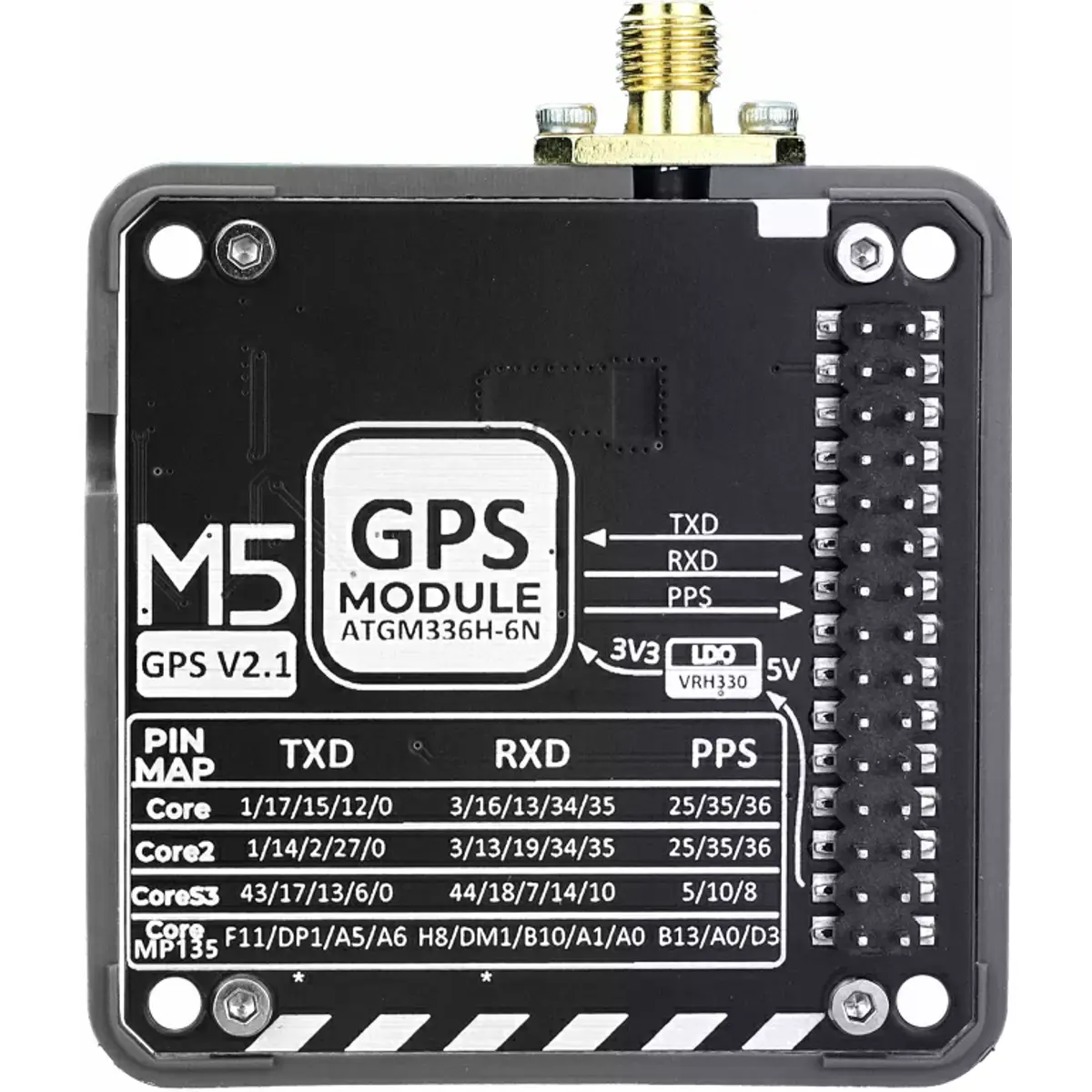

Comparativamente à versão anterior, este módulo GPS v2.1 destaca-se por possuir uma maior precisão (<1,5m - CEP50) e por incluir 5 grupos de pinos UART selecionáveis via DIP switch (em vez de 4), possibilitando a utilização com um CoreMP135.
