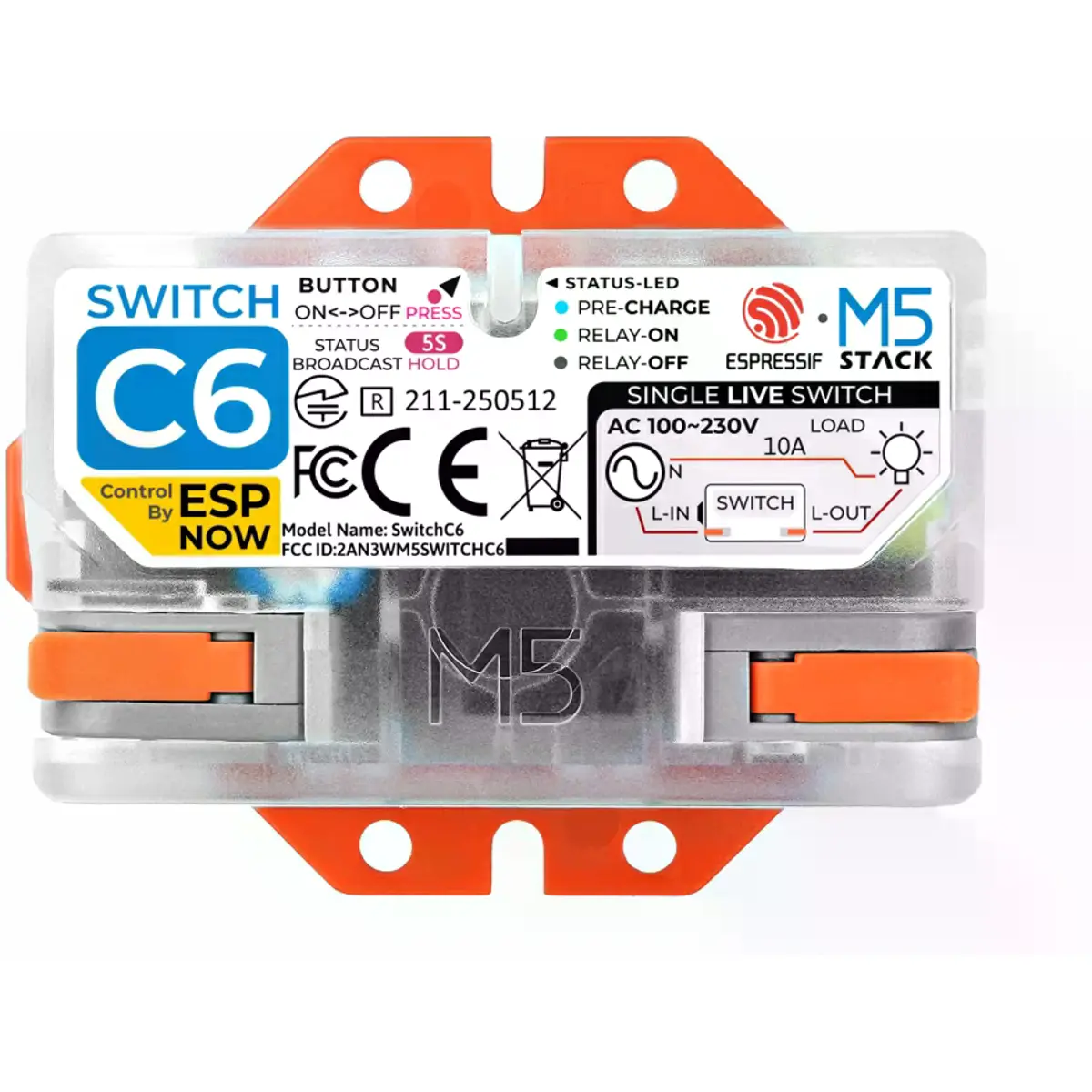

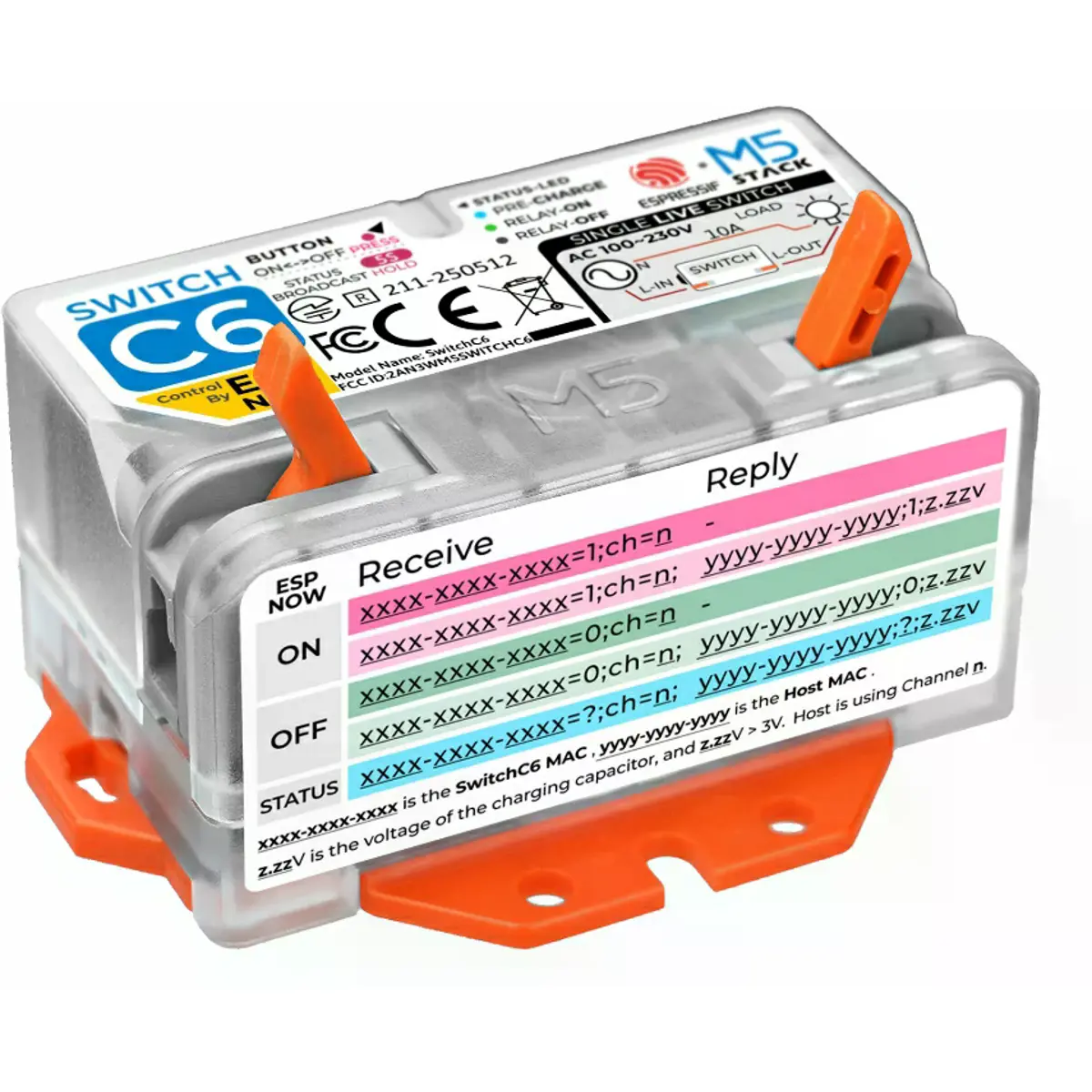

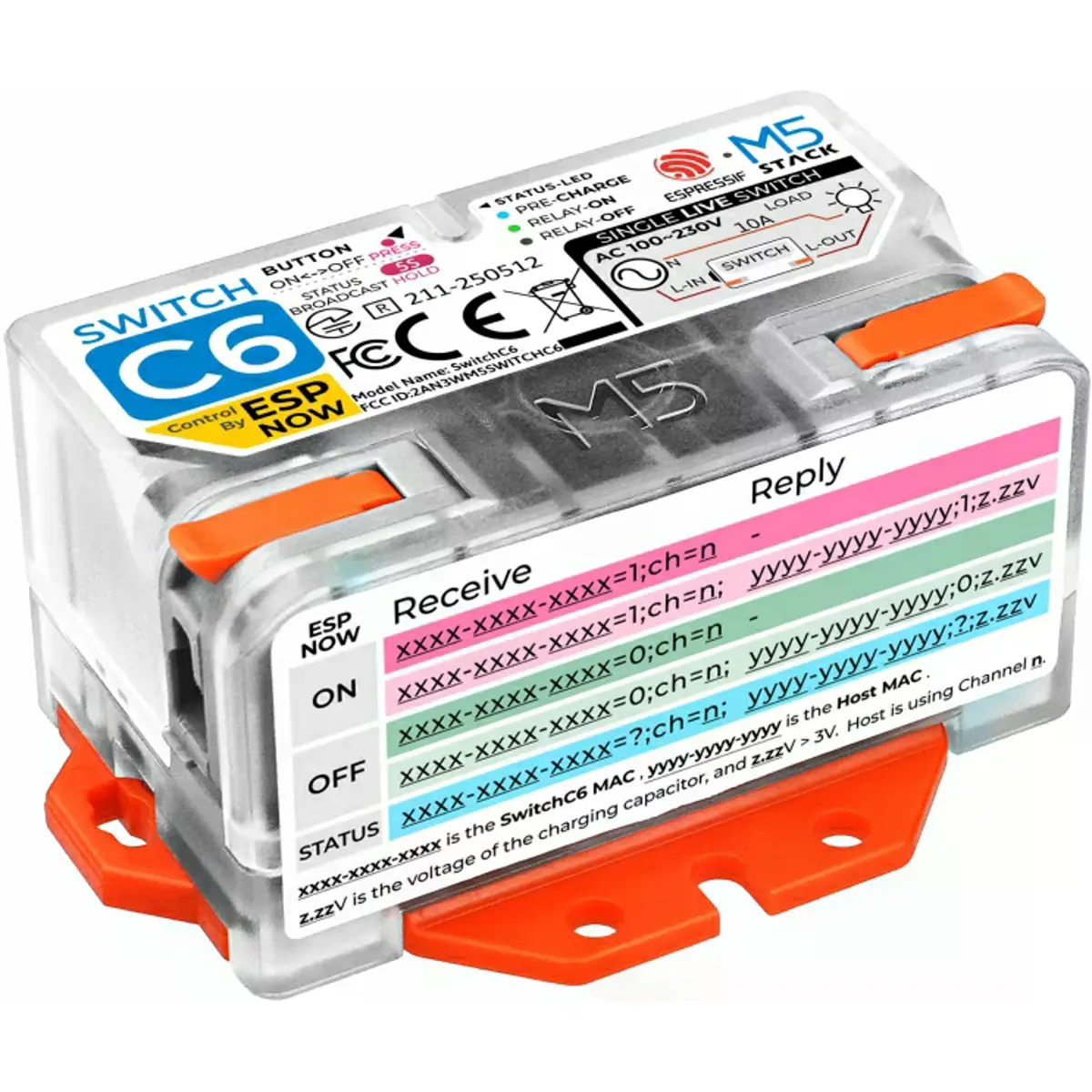

O M5Stack SwitchC6 é um controlador IoT para instalação sem neutro (apenas com fase), ideal para modernizar circuitos de iluminação e integrar soluções de automação residencial, permitindo ligar/desligar cargas AC 100–230 V sem necessidade de ligar o fio neutro ao relé.
Baseado no módulo ESP32-C6-MINI-1, combina Wi-Fi 6 (2,4 GHz), comunicação ESP-NOW e um relé biestável magnético, assegurando controlo eficiente, baixo consumo e elevada fiabilidade. O formato compacto com fixação para calha DIN simplifica a instalação em quadros elétricos e projetos de domótica avançada.
PRINCIPAIS CARACTERÍSTICAS
◆ Controlador de comutação para circuito de fase única (single-live wire)
◆ Módulo wireless ESP32-C6-MINI-1 com processador RISC-V
◆ Relé magnético de retenção integrado
◆ Compatível com cargas AC 100–230 V até 10 A
◆ Suporte Wi-Fi 6 (2,4 GHz) e protocolo ESP-NOW
◆ Adequado para lâmpadas de filamento e luminárias com dimmer SCR

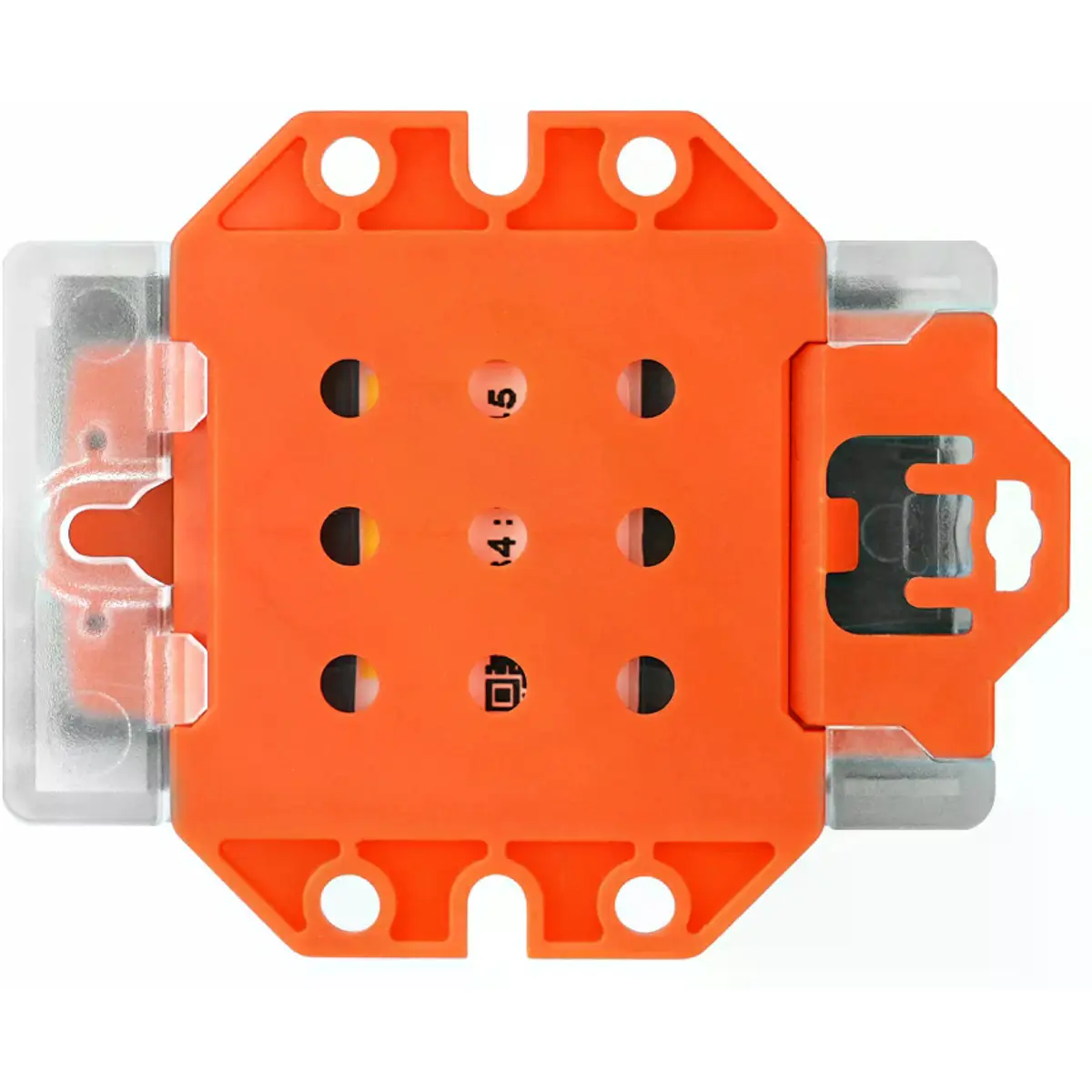

◆ Instalação em calha DIN, ideal para quadros elétricos
◆ Firmware ESP-NOW pré-instalado, pronto para integração com dispositivos ESP32
◆ Indicadores LED de estado (carga/condensador e estado do relé)
◆ Memória de estado após falha de alimentação
ESPECIFICAÇÕES
• SoC: ESP32-C6-MINI-1, RISC-V single-core até 160 MHz
• Conectividade Wireless:
- Wi-Fi 6 (2,4 GHz)
- IEEE 802.11 b/g/n/ax
- Protocolo ESP-NOW
• Capacidade de Carga:
- AC 220 V @ 10 A (2200 W)
- AC 110 V @ 10 A (1100 W)
- Corrente máxima: 10 A
• Tensão Suportada: AC 100 ~ 230 V, 50/60 Hz
• Alimentação: Linha de fase (live wire) apenas
• Ligação dos Terminais:
- Condutor rígido: 0,5 mm² ~ 4 mm²
- Condutor flexível: 0,5 mm² ~ 2,5 mm²
• Estado ao Ligar: Memória do último estado
• Temperatura de Operação: -10 °C ~ 60 °C
• Dimensões do Produto: 58,0 × 46,0 × 27,0 mm
• Peso do Produto: 40,0 g
NOTAS

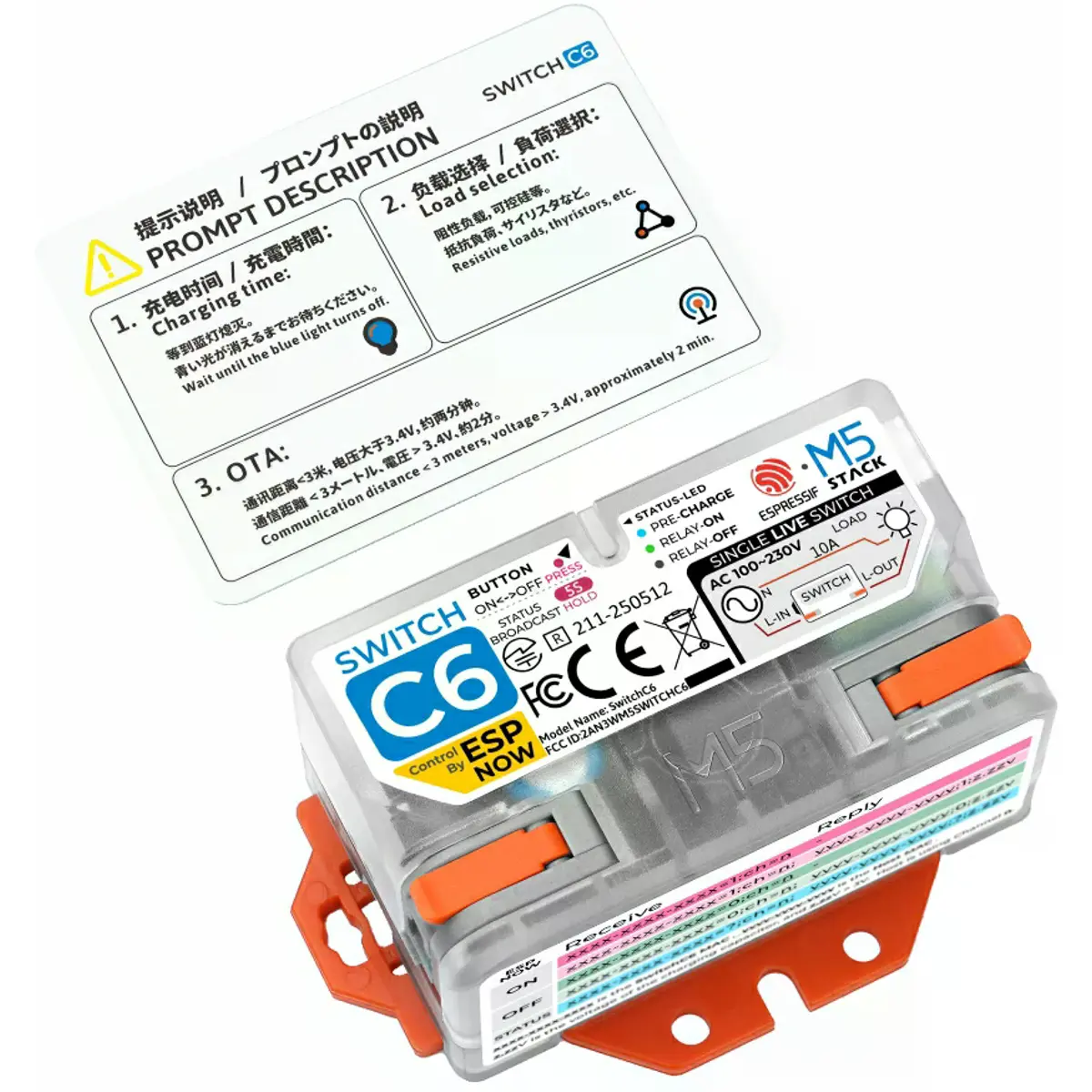

• O condensador interno pode descarregar após longos períodos sem alimentação. Ao voltar a ligar, o dispositivo pode necessitar de alguns minutos para carregar antes de operar normalmente.

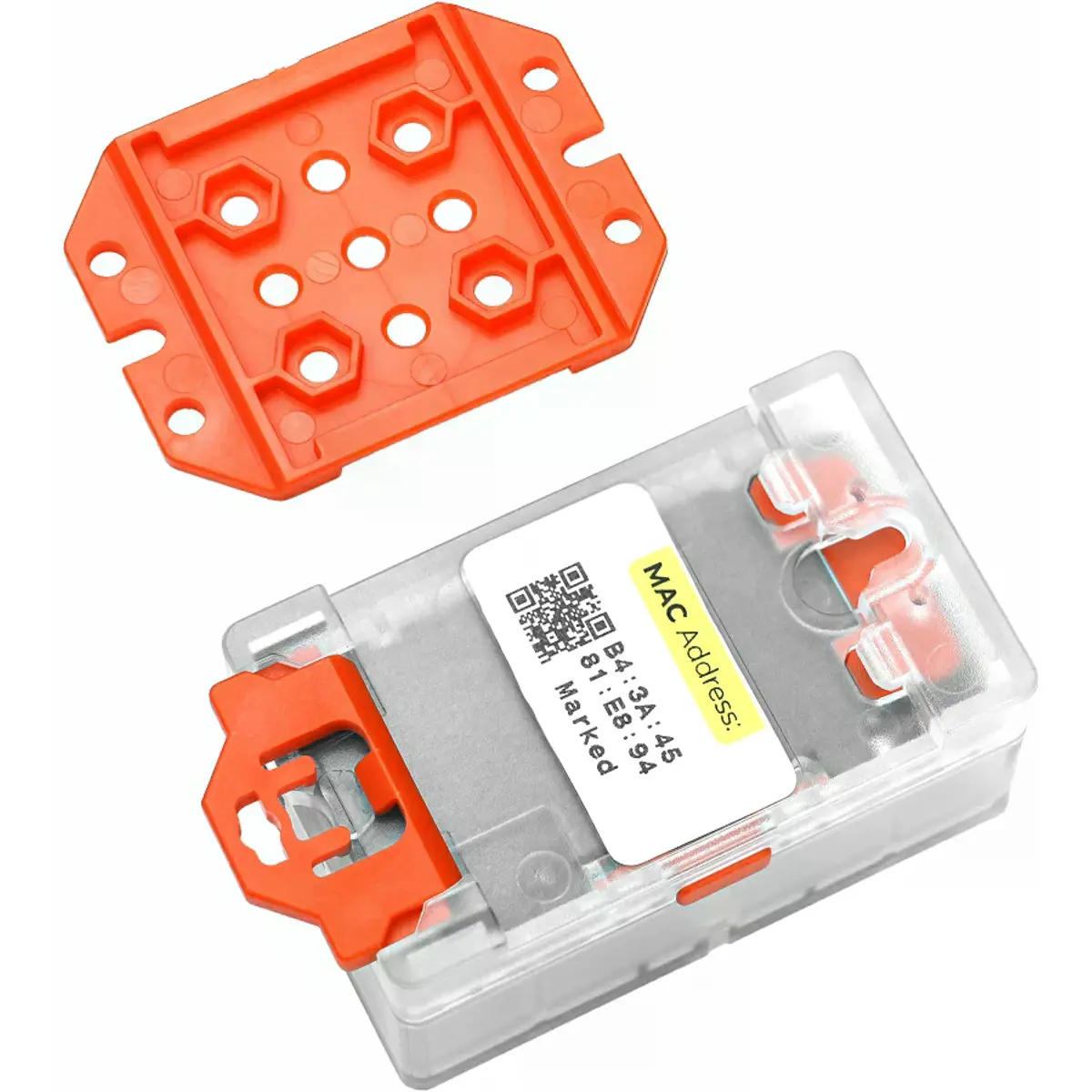

• A leitura do endereço MAC no autocolante deve ser convertida do formato XX:XX:XX:XX:XX:XX para XXXX-XXXX-XXXX durante o desenvolvimento.
• O indicador LED alterna entre estados de carga do condensador (azul) e estado do relé (verde).
• Suporta controlo por botão físico (curto toque para alternar estado; pressão longa 5s para transmissão de estado).

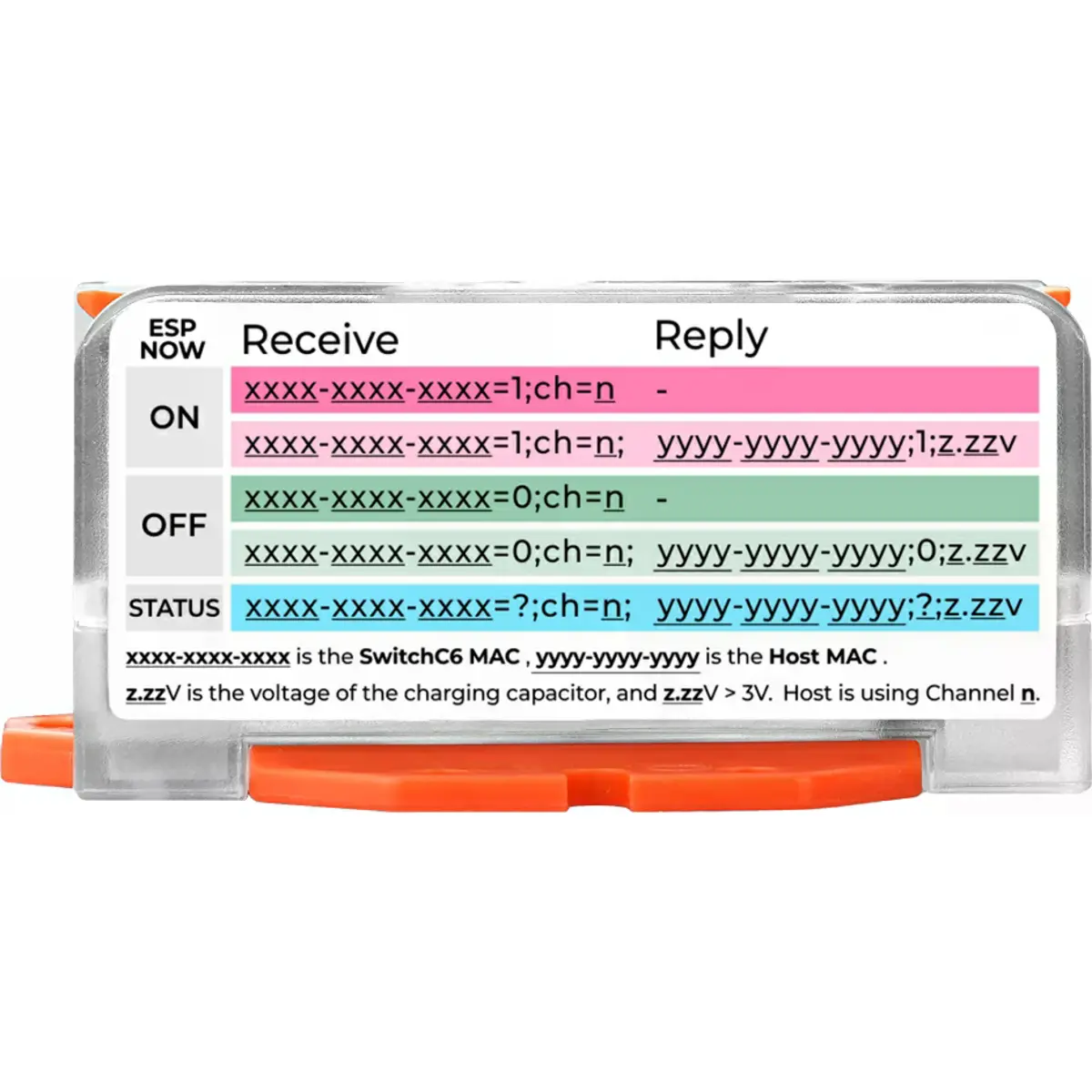

• A comunicação via ESP-NOW permite controlo por qualquer dispositivo ESP32 previamente programado.
