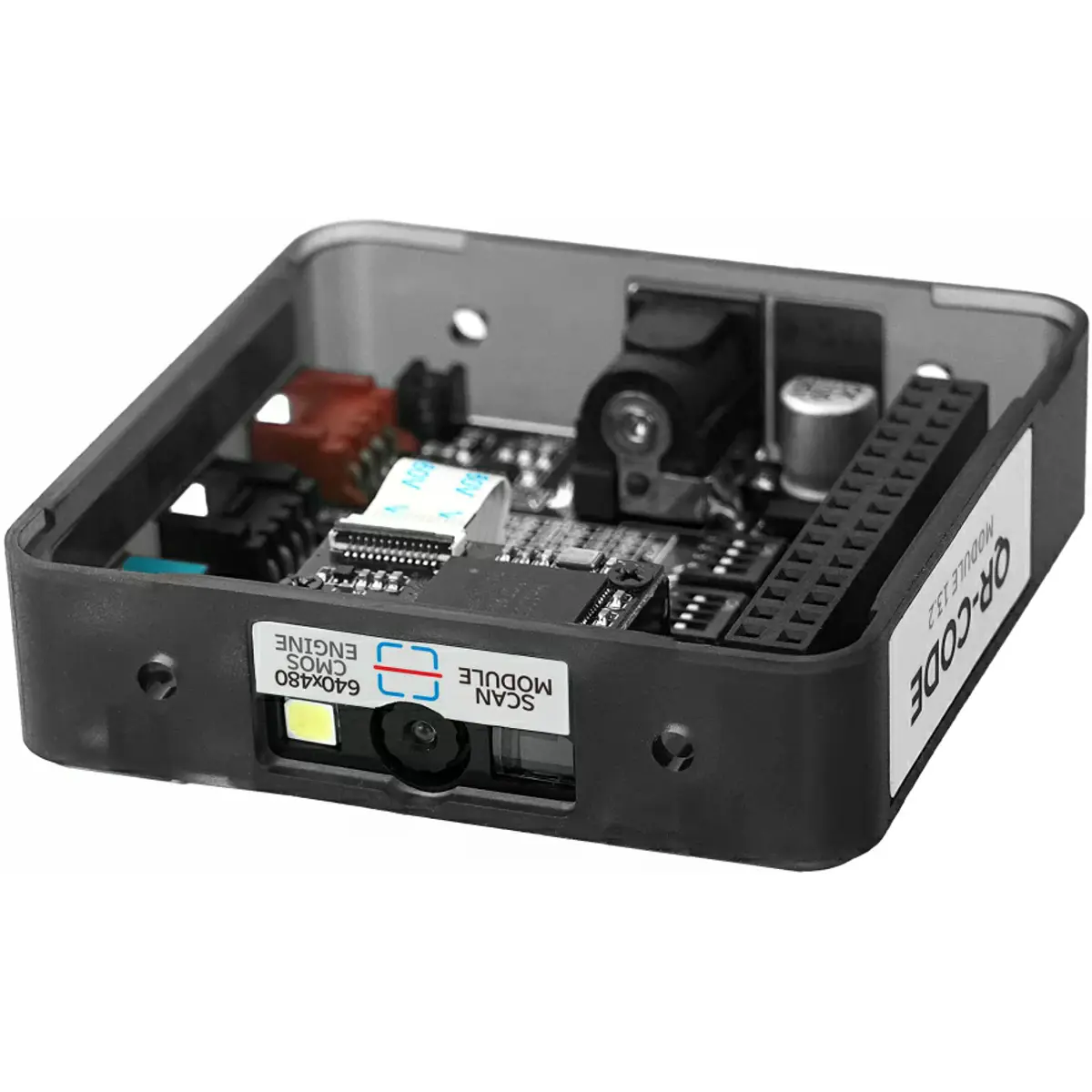

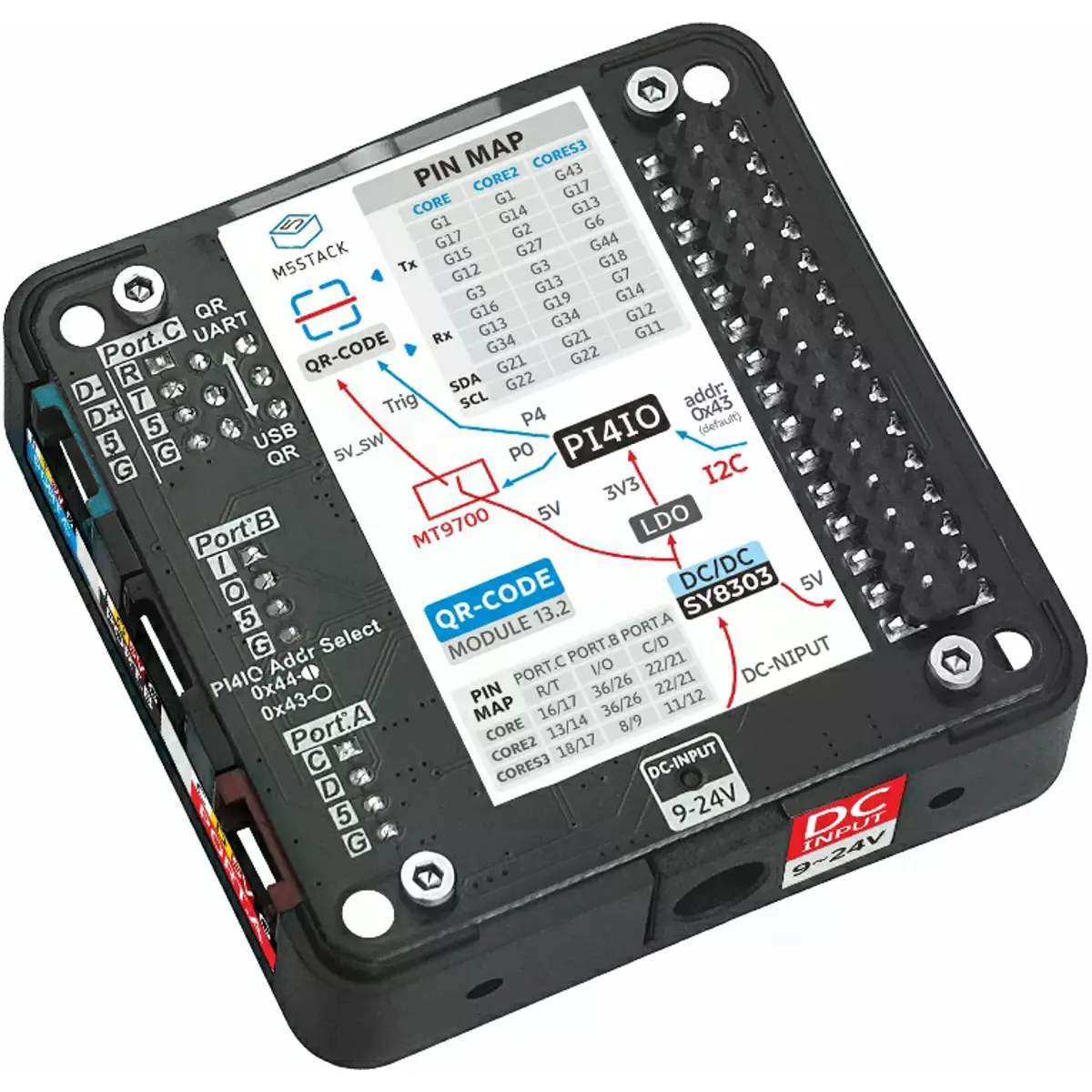

O Module13.2 QRCode da M5Stack é um módulo de leitura de códigos de barras (1D) e QR (2D) de elevado desempenho, concebido para integração em sistemas industriais, comerciais e de automação. Graças ao seu sensor CMOS de alta resolução e às múltiplas opções de comunicação, permite uma leitura rápida, fiável e flexível numa vasta gama de aplicações profissionais.
Este módulo integra iluminação e apontamento por LED, buzzer acústico e vários modos de disparo de leitura, suportando alimentação direta em corrente contínua entre 9 e 24 V. A possibilidade de funcionamento via USB ou UART, aliada ao suporte para Arduino e UiFlow2, torna-o ideal para soluções de logística, retalho, rastreabilidade e terminais de autoatendimento.
PRINCIPAIS CARACTERÍSTICAS
◆ Leitura de códigos 1D e 2D com elevada rapidez e precisão
◆ Sensor CMOS com resolução de 640 × 480 píxeis
◆ Suporte para 3 tipos de códigos 2D e 14 tipos de códigos 1D
◆ Comutador físico para seleção entre comunicação USB ou UART
◆ Interface USB configurável como porta série virtual, teclado HID ou HID-POS
◆ LED branco para iluminação e LED vermelho para apontamento
◆ Buzzer integrado para sinalização acústica
◆ Vários modos de leitura: automático, contínuo, por movimento e por impulso
◆ Entrada de alimentação DC ampla (9 ~ 24 V) com conversor DC-DC integrado
◆ Compatível com plataformas Arduino e UiFlow2
ESPECIFICAÇÕES
• Leitura de códigos
- Códigos 2D suportados:
· PDF417
· QR Code
· Data Matrix
- Códigos 1D suportados:
· Code 11, Code 39, Code 93, Code 128
· EAN-13, EAN-8
· UPC-A, UPC-E
· Codabar
· Interleaved 2 of 5, Matrix 2 of 5, Industrial 2 of 5
· MSI
· GS1 Databar

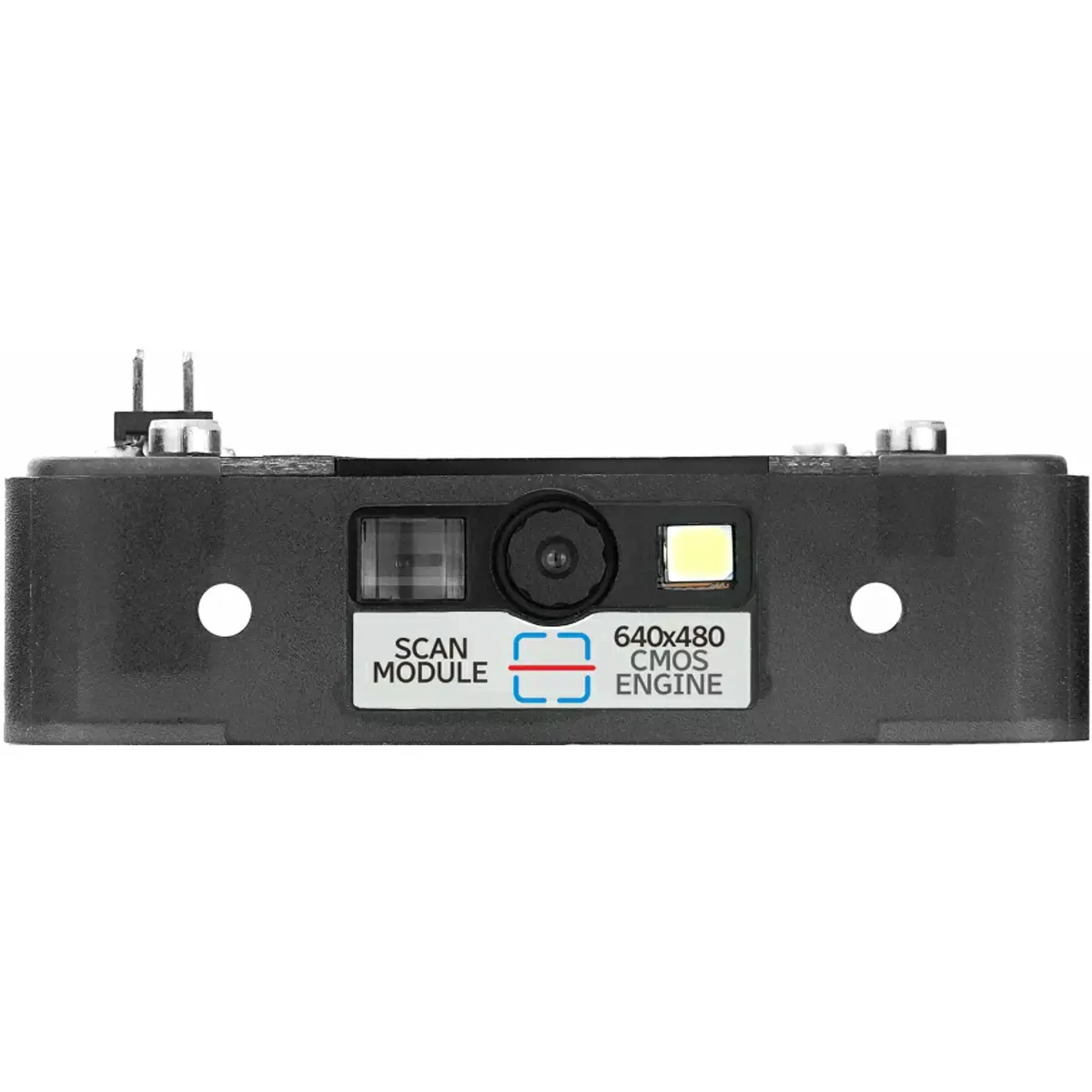

• Sensor
- Tipo: CMOS
- Resolução: 640 × 480 píxeis
• Iluminação e apontamento
- Iluminação: LED branco
- Apontamento: LED vermelho
• Desempenho de leitura
- Profundidade de campo: 50 ~ 160 mm
- Precisão mínima de leitura: ≥ 5 mil
- Contraste mínimo de impressão: ≥ 20 %
- Ângulo de leitura:
· Pitch: ±55°
· Skew: ±55°
• Interfaces de comunicação
- USB ou UART (selecionável por interruptor)
- Modos USB: porta série virtual, HID teclado, HID-POS
- Ligação a PC via acessório Grove para USB-C

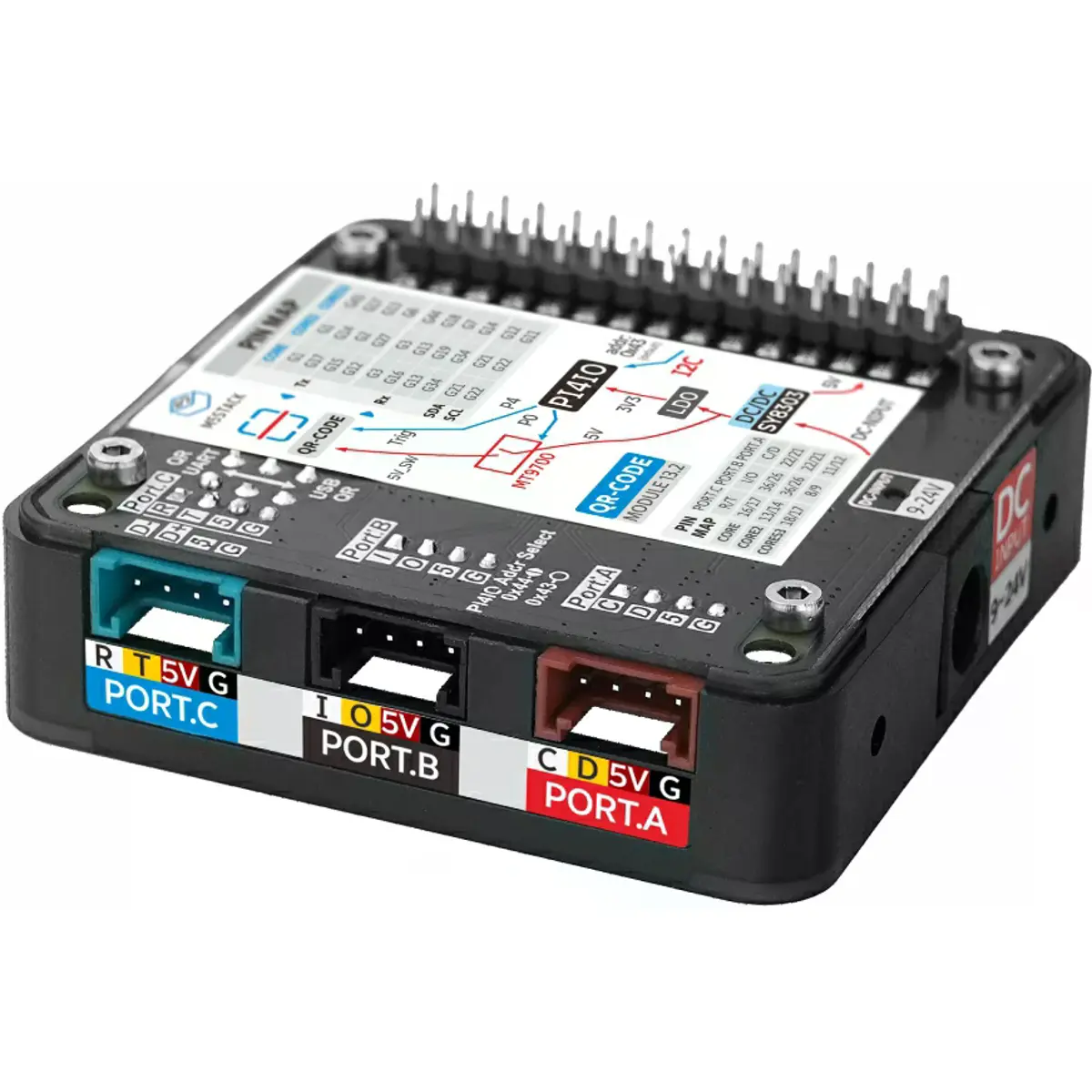

• Interfaces de expansão

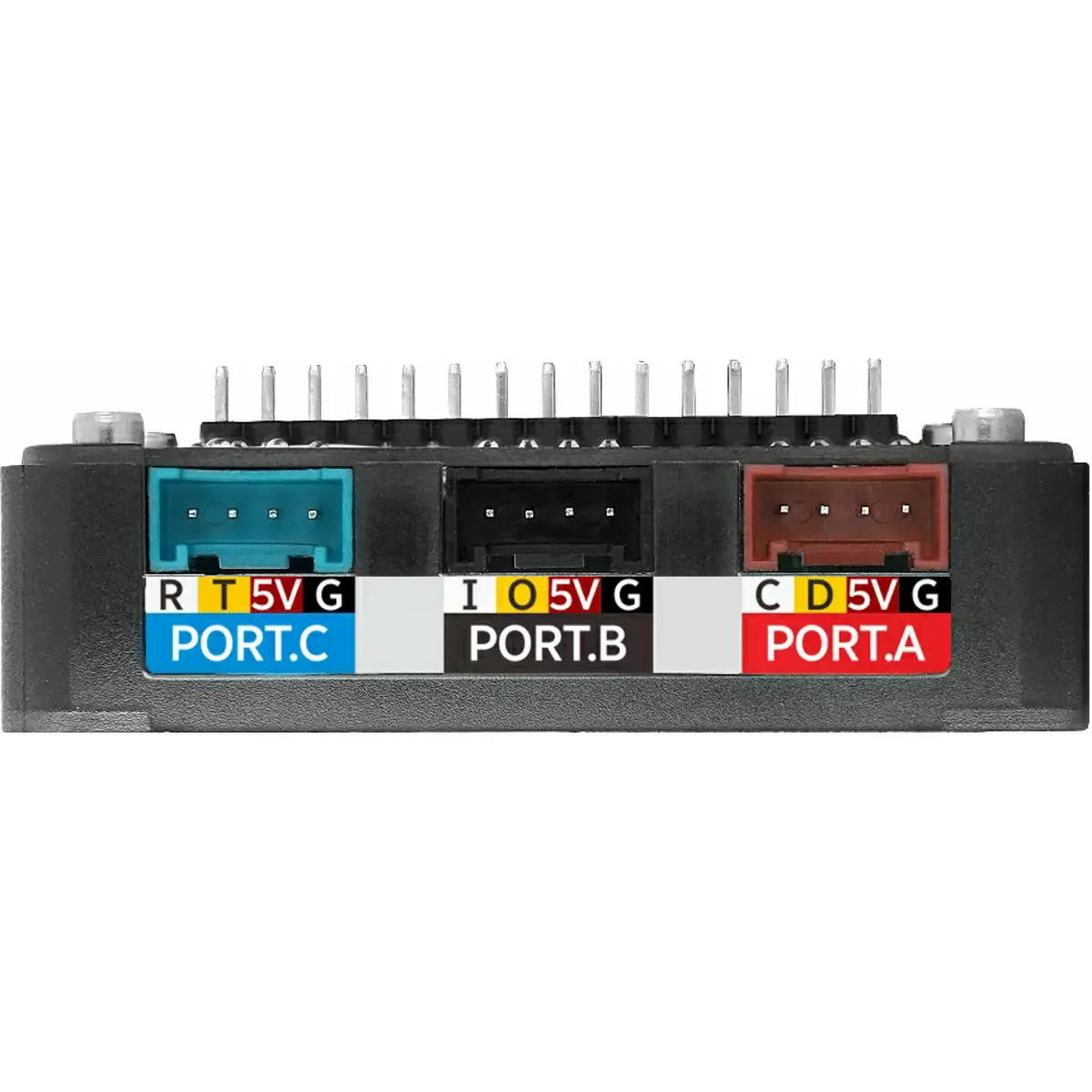

- 3 portas Grove: PORT.A, PORT.B, PORT.C

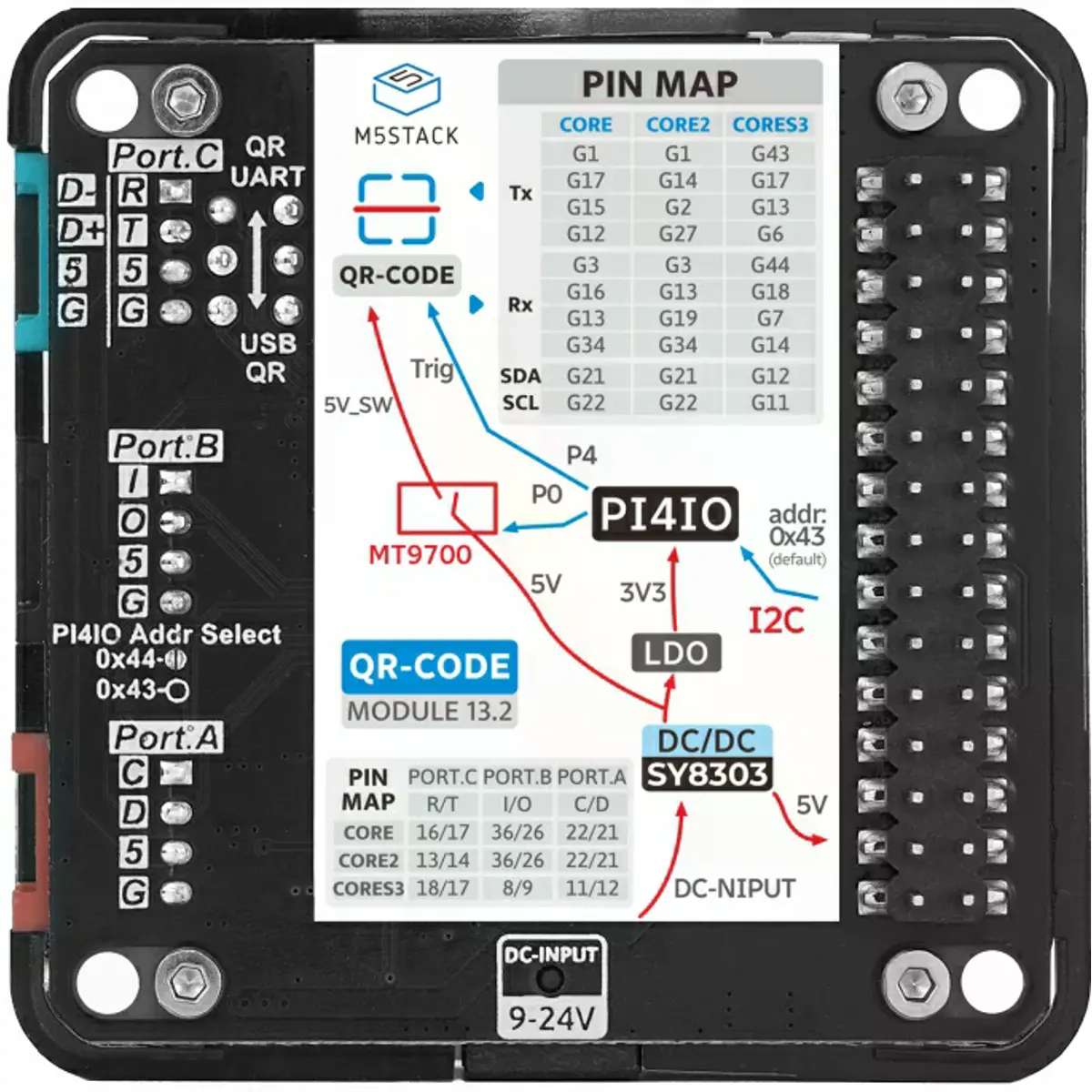

• Circuito de expansão de I/O
- Chip: PI4IOE5V6408 (I2C)

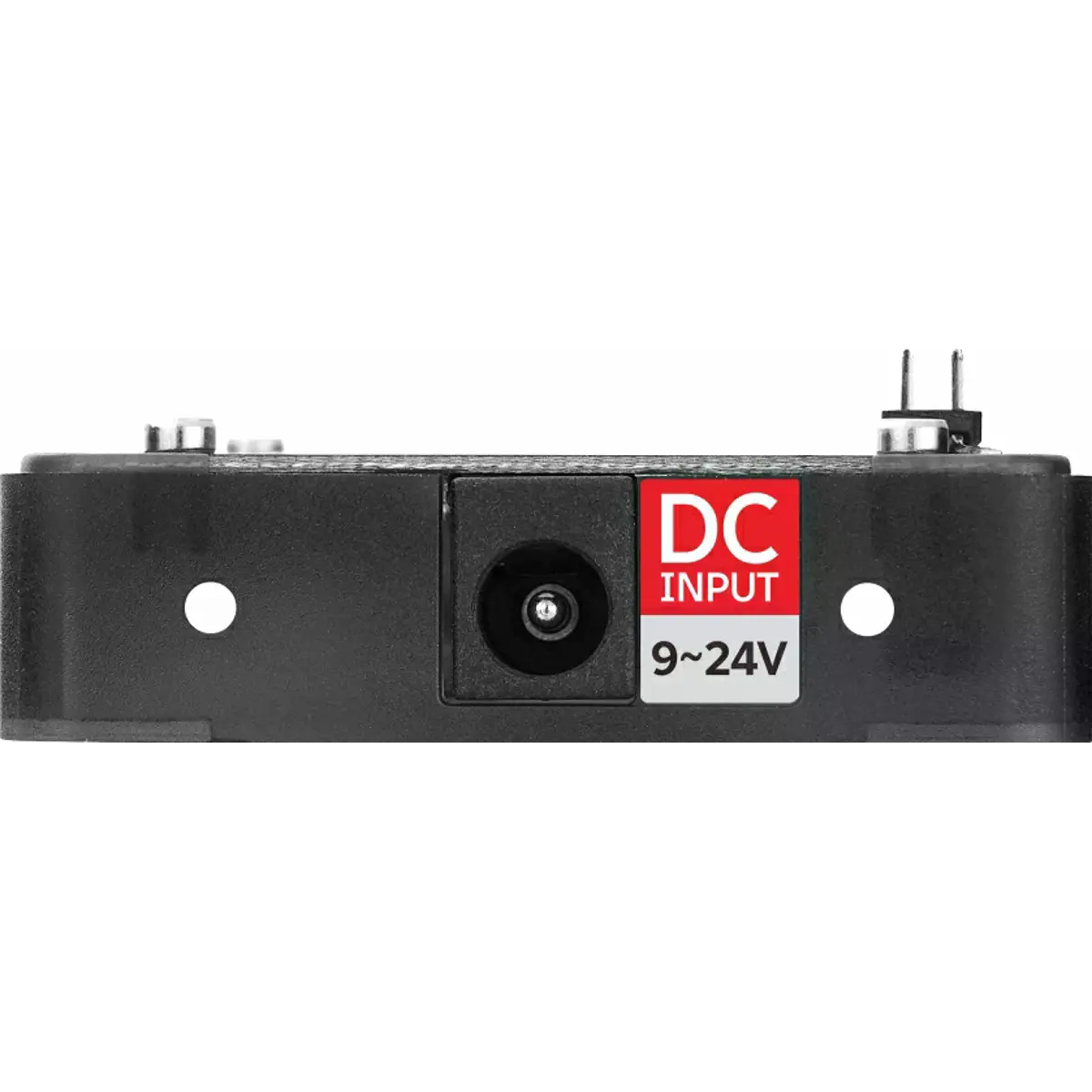

• Alimentação
- Entrada DC: 9 ~ 24 V
- Conector: 5,5 × 2,1 mm
- Polaridade: centro positivo, exterior negativo
• Consumo de corrente (com Core2)
- DC 5 V:
· Módulo desligado: 74,42 mA
· Módulo ligado: 255,84 mA
- DC 9 V:
· Módulo desligado: 98,93 mA
· Módulo ligado: 153,44 mA
- DC 12 V:
· Módulo desligado: 79,96 mA
· Módulo ligado: 124,54 mA

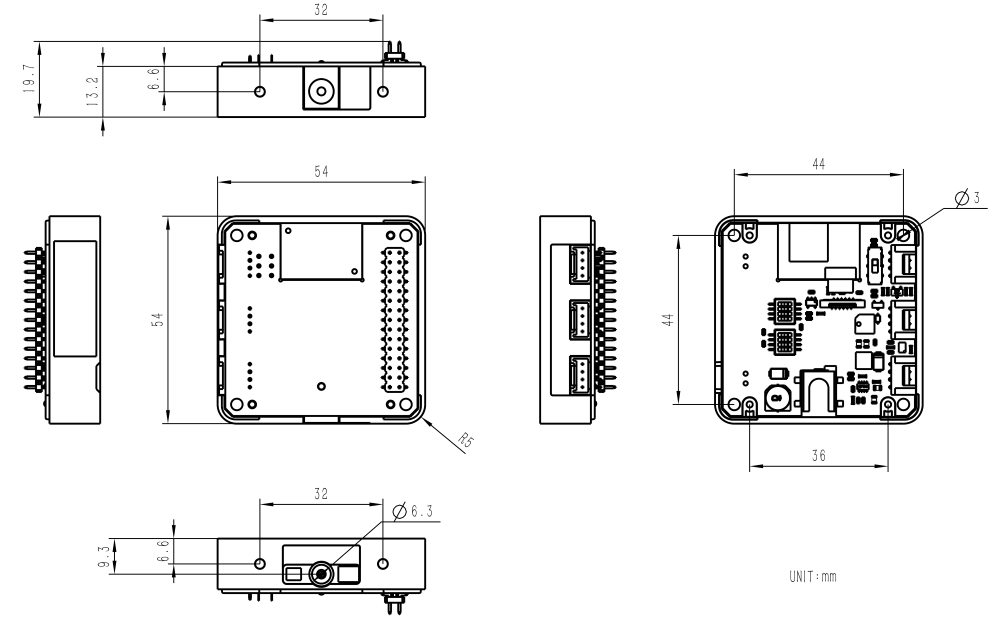

• Dimensões e peso
- Dimensões do produto: 54,0 × 54,0 × 19,7 mm
- Peso do produto: 22,9 g
COMPATIBILIDADE:
• Compatível com dispositivos da série M5Stack Core que suportem módulos stacking via M5-Bus, incluindo:
- Core
- Core 2
- Core S3
• Não compatível com dispositivos ATOM ou plataformas que não disponham de M5-Bus.
CONTEÚDO DA EMBALAGEM

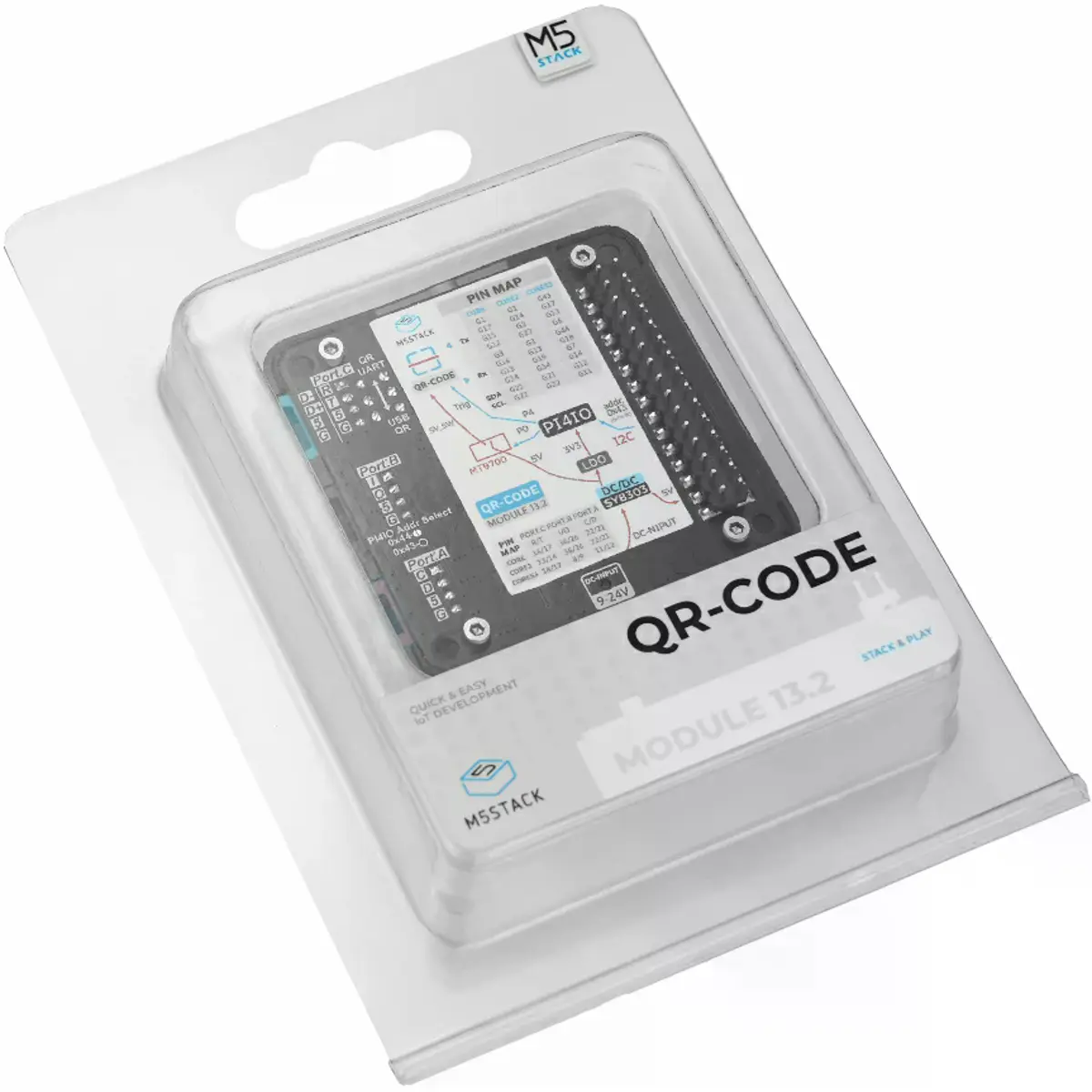

• 1 × Module13.2 QRCode
NOTAS

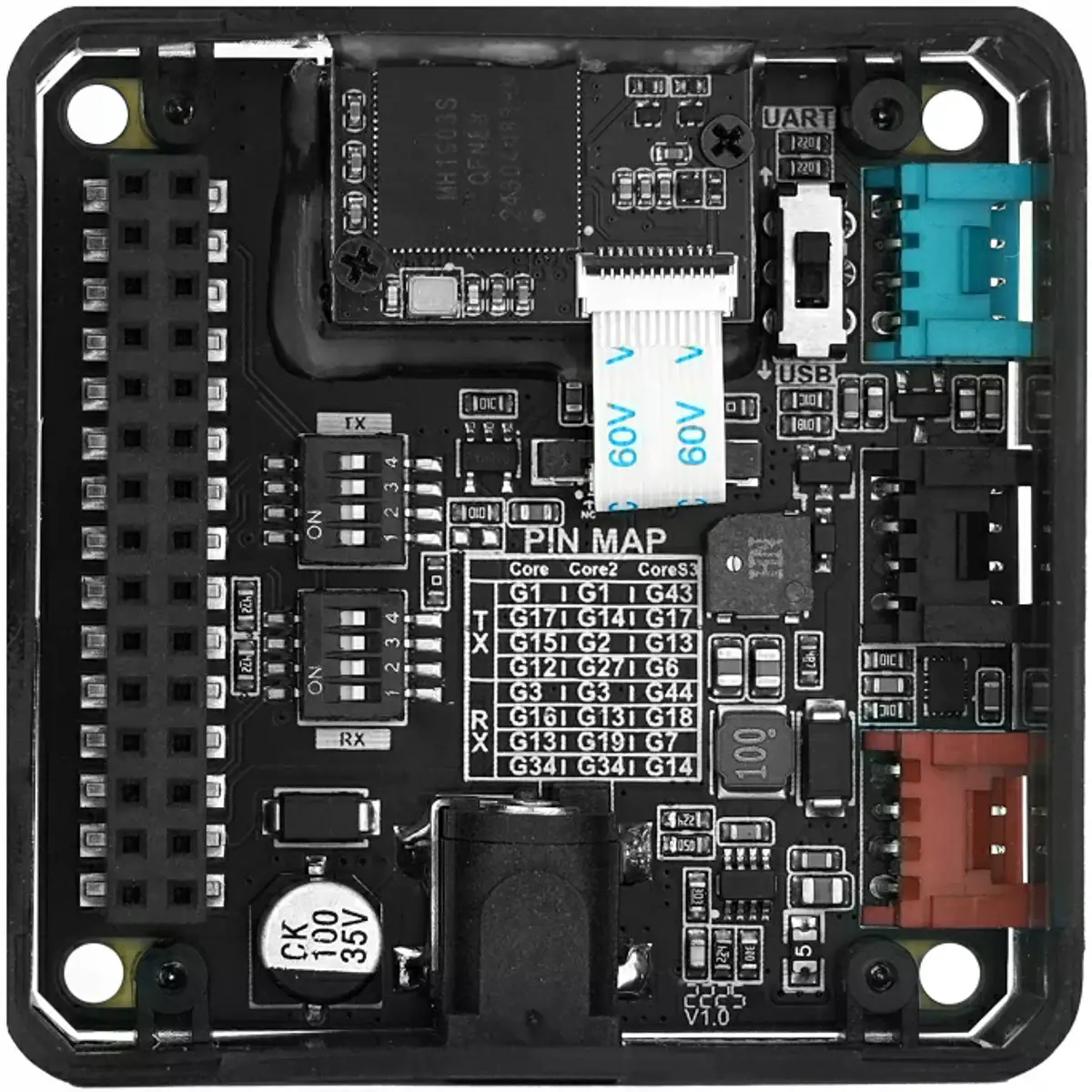

• O módulo integra um comutador DIP para adaptação dos pinos do M5-Bus a diferentes dispositivos anfitriões.
• Inclui interfaces Grove para ligação simplificada de periféricos adicionais.
• Adequado para aplicações de logística, retalho, sistemas de bilhética, rastreabilidade de produção, recolha de dados médicos e terminais de autoatendimento.
