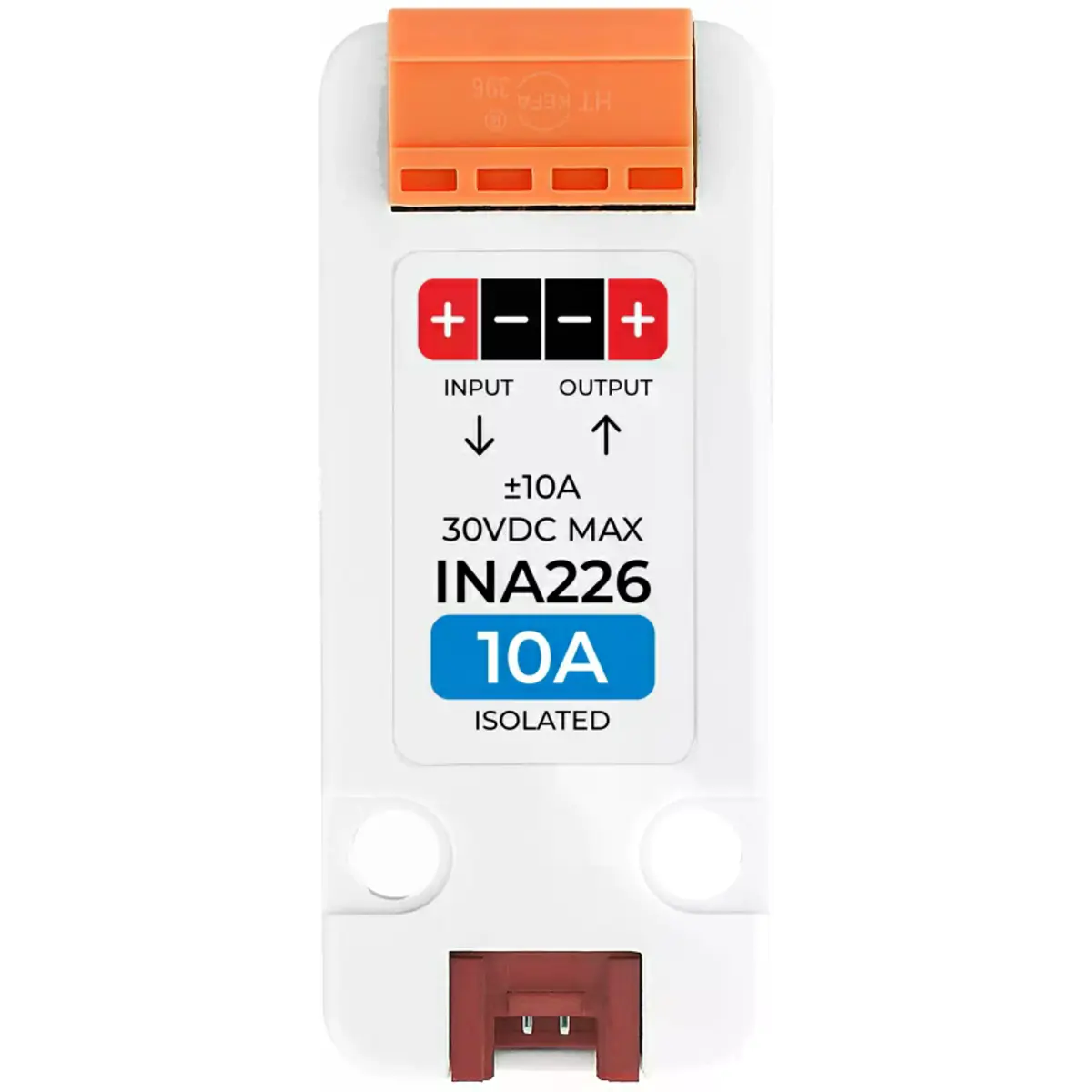

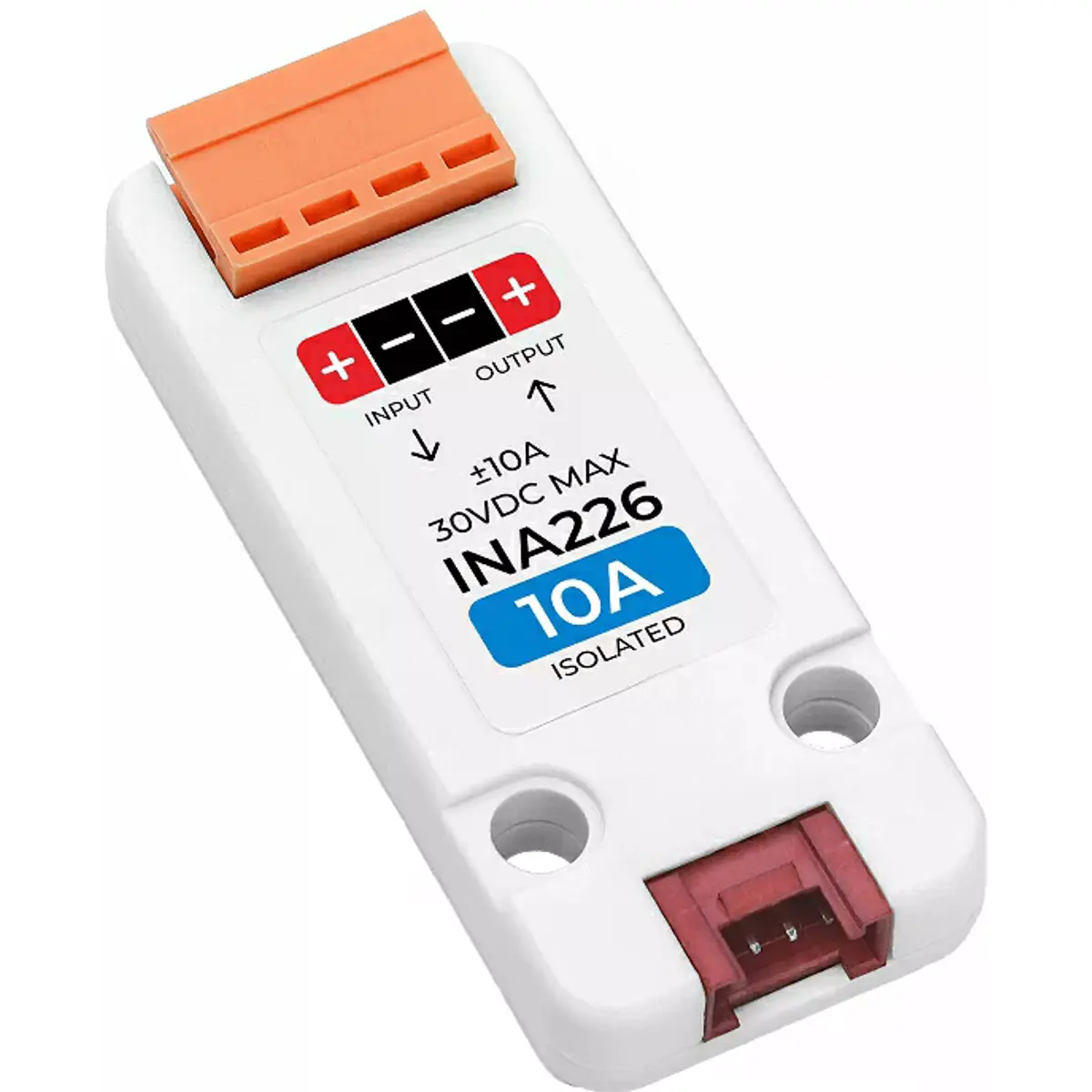

Este módulo (Unit INA226-10A) da M5Stack é uma unidade de medição de corrente, tensão e potência de elevada precisão, totalmente isolada, concebida para aplicações DC até 30 V e ±10 A. Permite a aquisição simultânea de parâmetros elétricos essenciais através de interface I2C, garantindo elevada fiabilidade, segurança elétrica e excelente imunidade a interferências.
Baseado no circuito integrado INA226 com ADC de 16 bits, integra isolamento galvânico de alimentação e sinal, bem como um fusível de rearme automático, tornando-o ideal para monitorização de energia, gestão de baterias e aplicações industriais.
PRINCIPAIS CARACTERÍSTICAS
◆ Medição integrada de corrente, tensão e potência
◆ ADC de alta precisão de 16 bits
◆ Medição de corrente bidirecional até ±10 A
◆ Compatível com tensões DC de 0 a 30 V
◆ Interface de comunicação I2C
◆ Isolamento galvânico completo entre medição e controlo
◆ Fusível de proteção com rearme automático
◆ Compatível com plataformas Arduino e UiFlow2
ESPECIFICAÇÕES
• Circuito integrado de medição: INA226
• Intervalo de tensão: DC 0 ~ 30 V
• Intervalo de corrente: ±10 A (bidirecional)
• Resolução da Conversão analógica-digital: 16 bits
• Interface de comunicação: I2C (Endereço: 0x41)
• Alimentação / consumo
- Tensão de funcionamento: DC 5,01 V
- Corrente típica: 16,55 mA
• Dimensões: 58,0 × 24,0 × 10,2 mm
• Peso: Aproximadamente 8,5 g

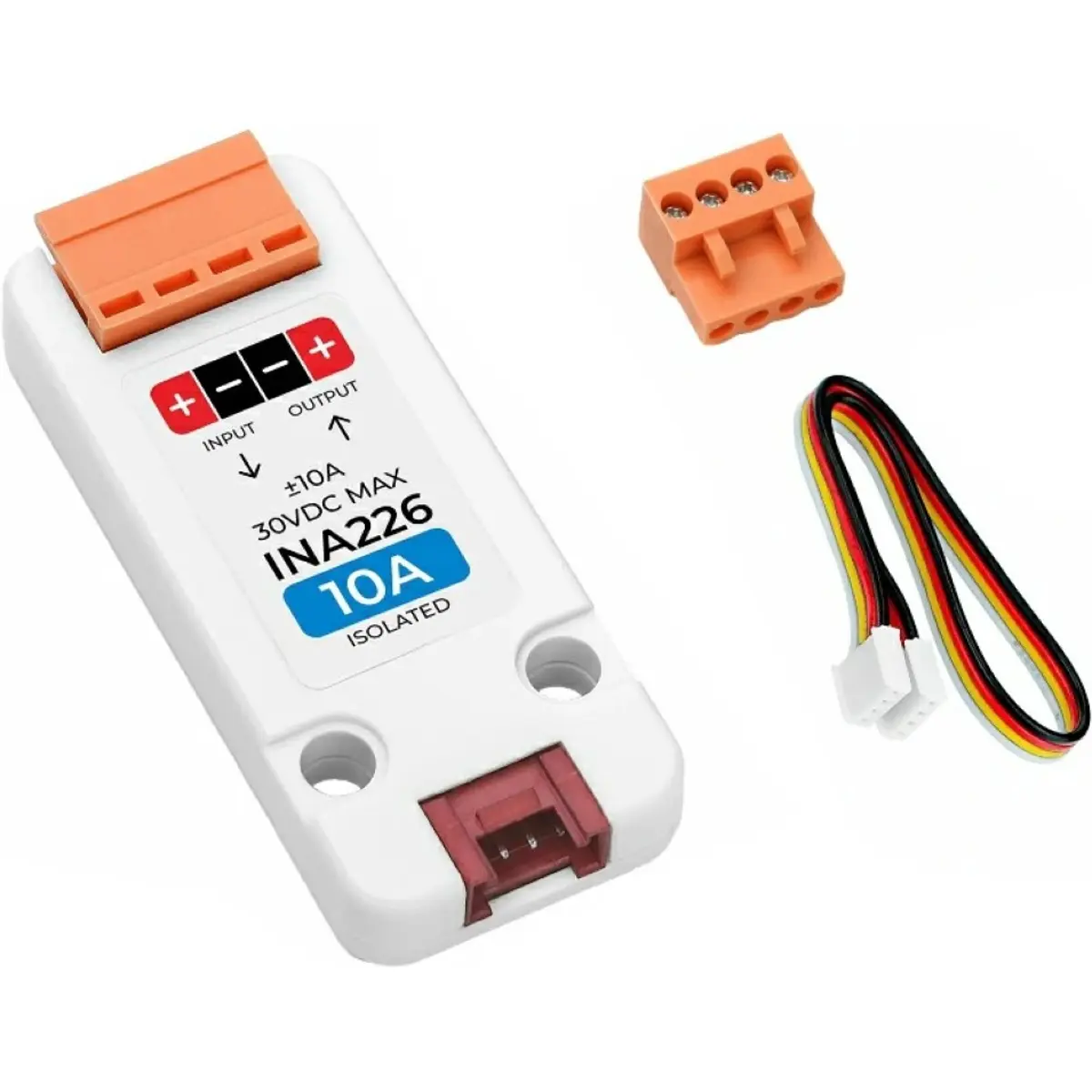

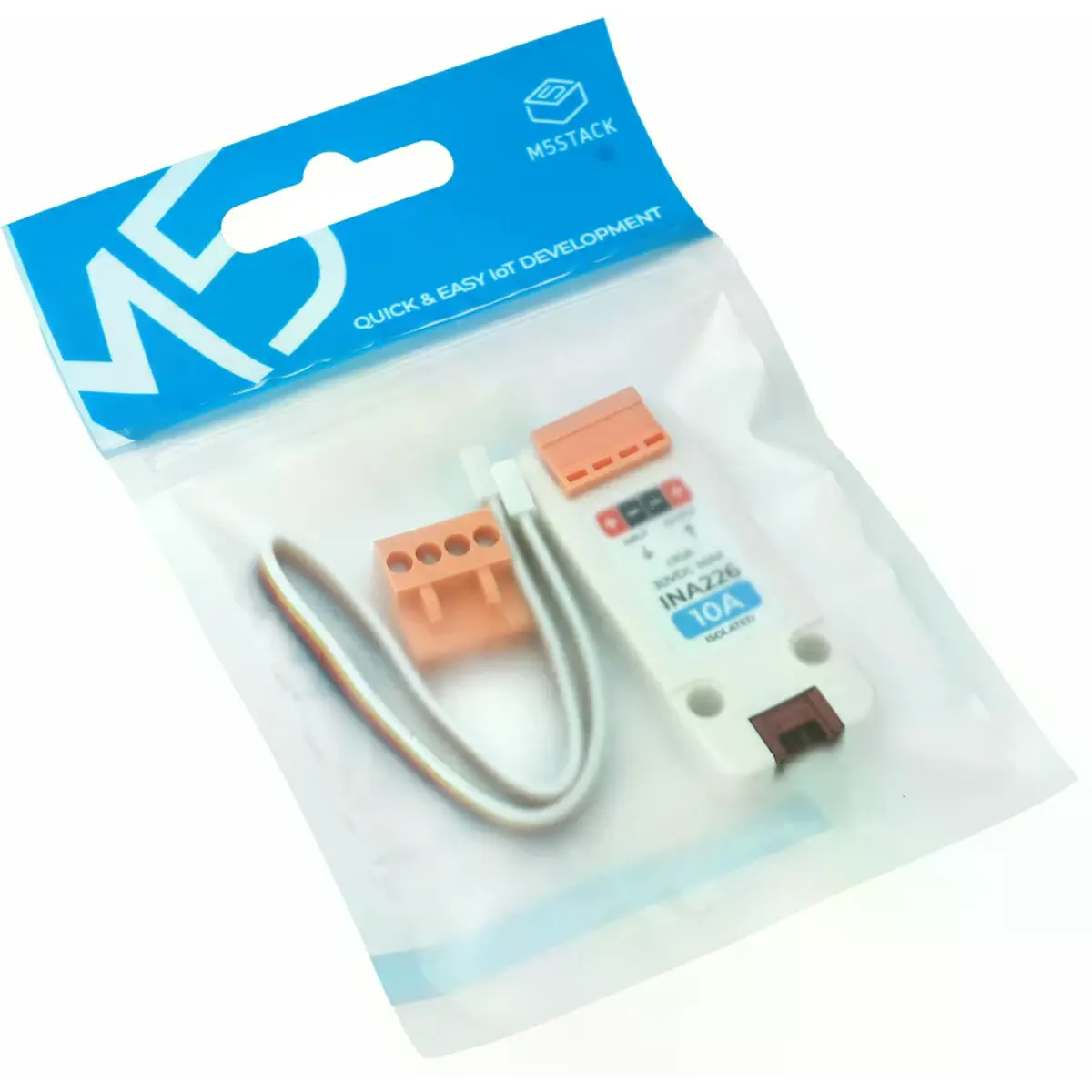

CONTEÚDO DA EMBALAGEM
• 1 × Unidade INA226-10A
• 1 × Cabo Grove HY2.0-4P (20 cm)
• 1 × Terminal VH3.96-4P
NOTAS

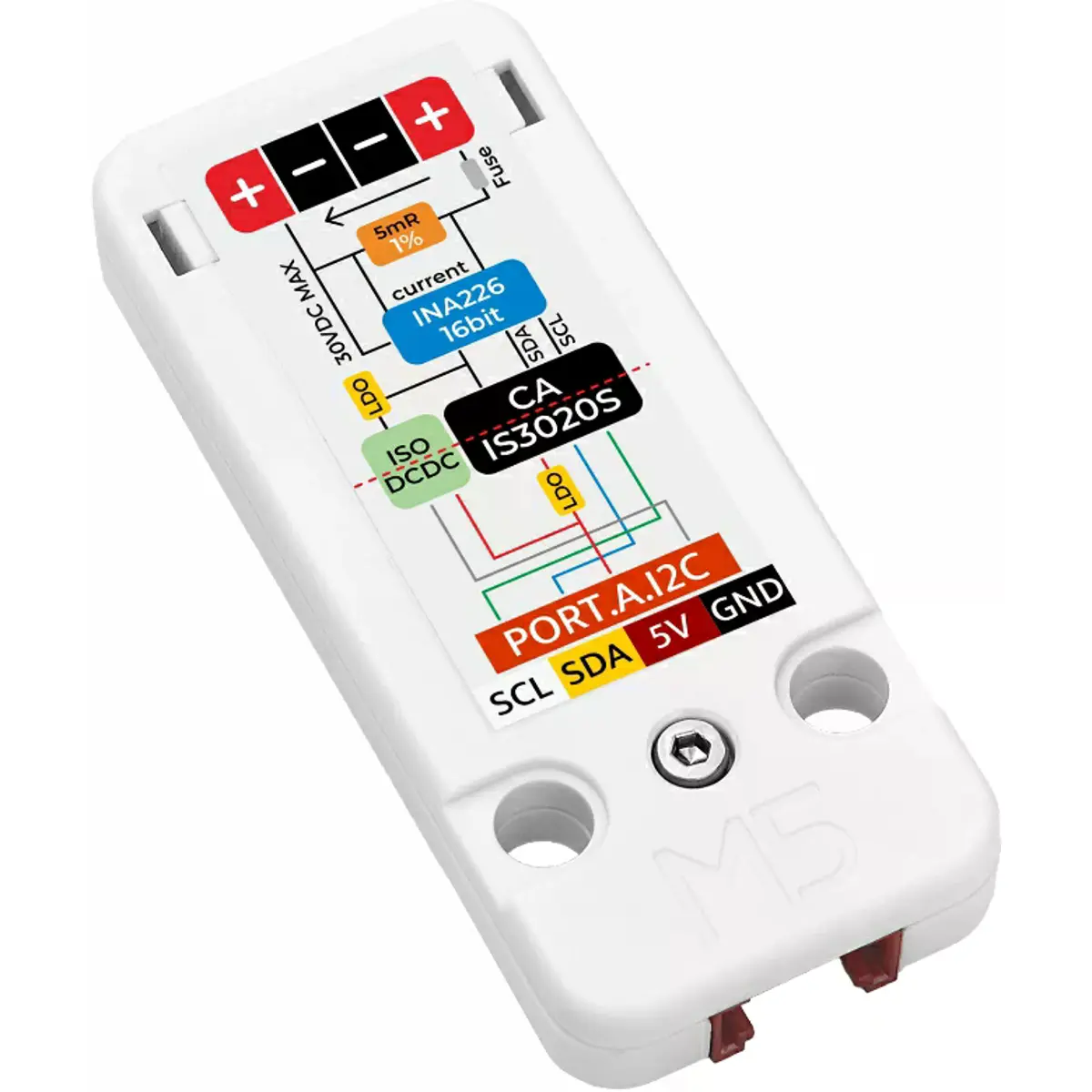

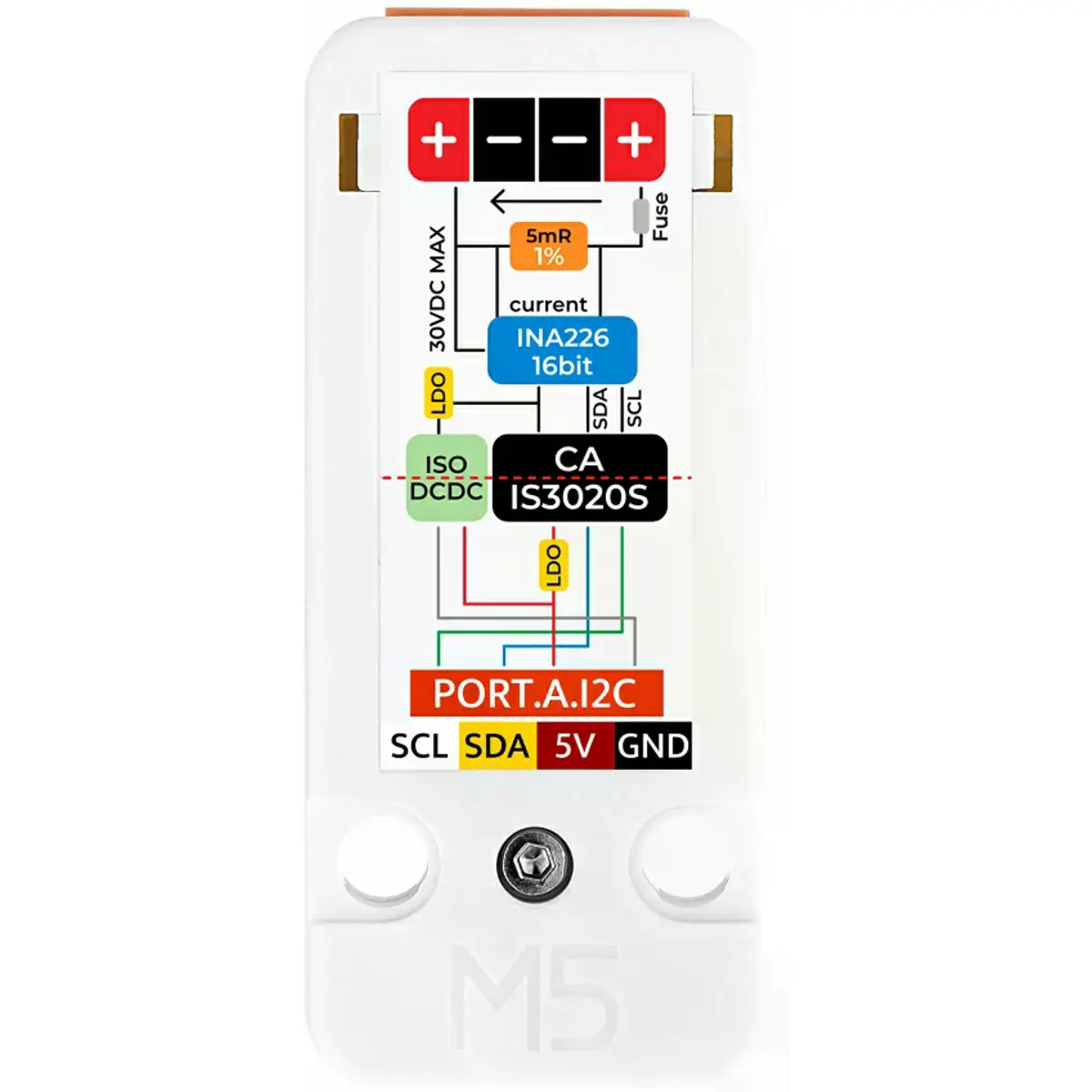

◈ A unidade integra isolamento galvânico de alimentação e de sinal I2C, aumentando a segurança e reduzindo interferências eletromagnéticas.
◈ O fusível interno é de rearme automático, protegendo o circuito em situações de sobrecorrente.
◈ Adequado para aplicações como monitorização de energia, gestão de baterias, análise de consumo e controlo de motores.
