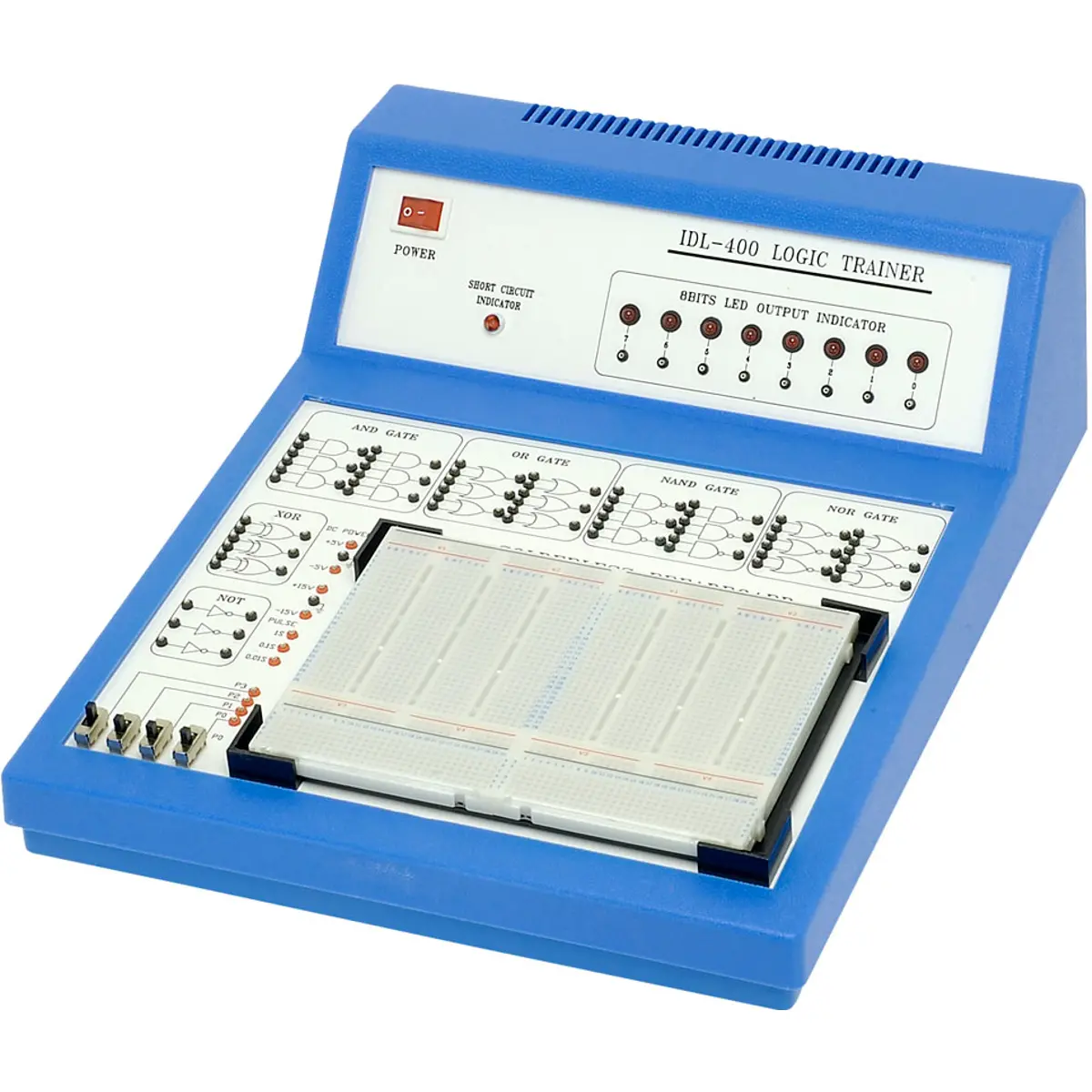

O IDL‑400 é uma consola didática de logica digital projetado para proporcionar uma aprendizagem prática da teoria lógica. Ideal para iniciantes e estudantes em formação técnica, combina portas lógicas básicas integradas com fonte de alimentação regulada, gerador de pulsos e uma ampla breadboard sem solda, permitindo a construção e teste de circuitos lógicos de forma rápida e intuitiva. Este equipamento educativo facilita a compreensão de conceitos digitais e é adequado para escolas, laboratórios e autoaprendizagem.
Características gerais:
- Sistema educativo de lógica digital básico e progressivo
- Portas lógicas integradas para experiências imediatas
- Gerador de pulsos com múltiplos intervalos para testes de circuitos
- Fonte de alimentação CC integrada com proteções
- Indicadores LED para visualização dos estados lógicos
- Breadboard sem solda ampla para montagem de circuitos adicionais
- Ideal para escolas, laboratórios e aprendizagem autónoma
Especificações técnicas:
Portas lógicas integradas:
- Portas incluídas:
• 6 × AND (2‑entrada)
• 6 × OR (2‑entrada)
• 6 × NAND (2‑entrada)
• 6 × NOR (2‑entrada)
• 6 × XOR (2‑entrada)
• 3 × NOT (inversores)
- Tensão de entrada (nível lógico):
• HI (alto) > 2,25 V
• LO (baixo) < 0,8 V
Fonte de alimentação DC integrada:
- +5 V ±5 %, corrente máxima 1 A
• Regulação de linha: < 50 mV
• Regulação de carga: < 100 mV
- −5 V ±5 %, corrente máxima 500 mA
• Regulação de linha: < 25 mV
• Regulação de carga: < 30 mV
- ±15 V ±5 %, corrente máxima 500 mA
• Regulação de linha: < 150 mV
• Regulação de carga: < 150 mV
- Proteção contra curto‑circuito e indicador visual
Gerador de pulsos:
- Saída: +5 V
- Intervalos de tempo selecionáveis: 1 s, 0,1 s, 0,01 s
Indicadores e controlos:
- 8 LEDs de saída para indicação dos níveis lógicos (até 15 V DC)
- Interruptores lógicos “debounced” com selecção HI/LO
Breadboard sem solda:
- Modelo AD‑200 com 1896 pontos interconectados
- Aceita componentes DIP e fios sólidos AWG #22‑30 (0,3‑0,8 mm)
Acessórios:
- Cabo de alimentação
- Manual do utilizador
Dimensões e peso:
- Dimensões exteriores (C × L × A): 420 × 360 × 200 mm
- Peso: 4,2 kg
Conteúdo da embalagem:
- Unidade lógica principal com portas e indicadores
- Breadboard sem solda AD‑200
- Fonte de alimentação com proteções
- Gerador de pulsos
- Interruptores lógicos “debounced”
- Cabo de alimentação
- Manual do utilizador
