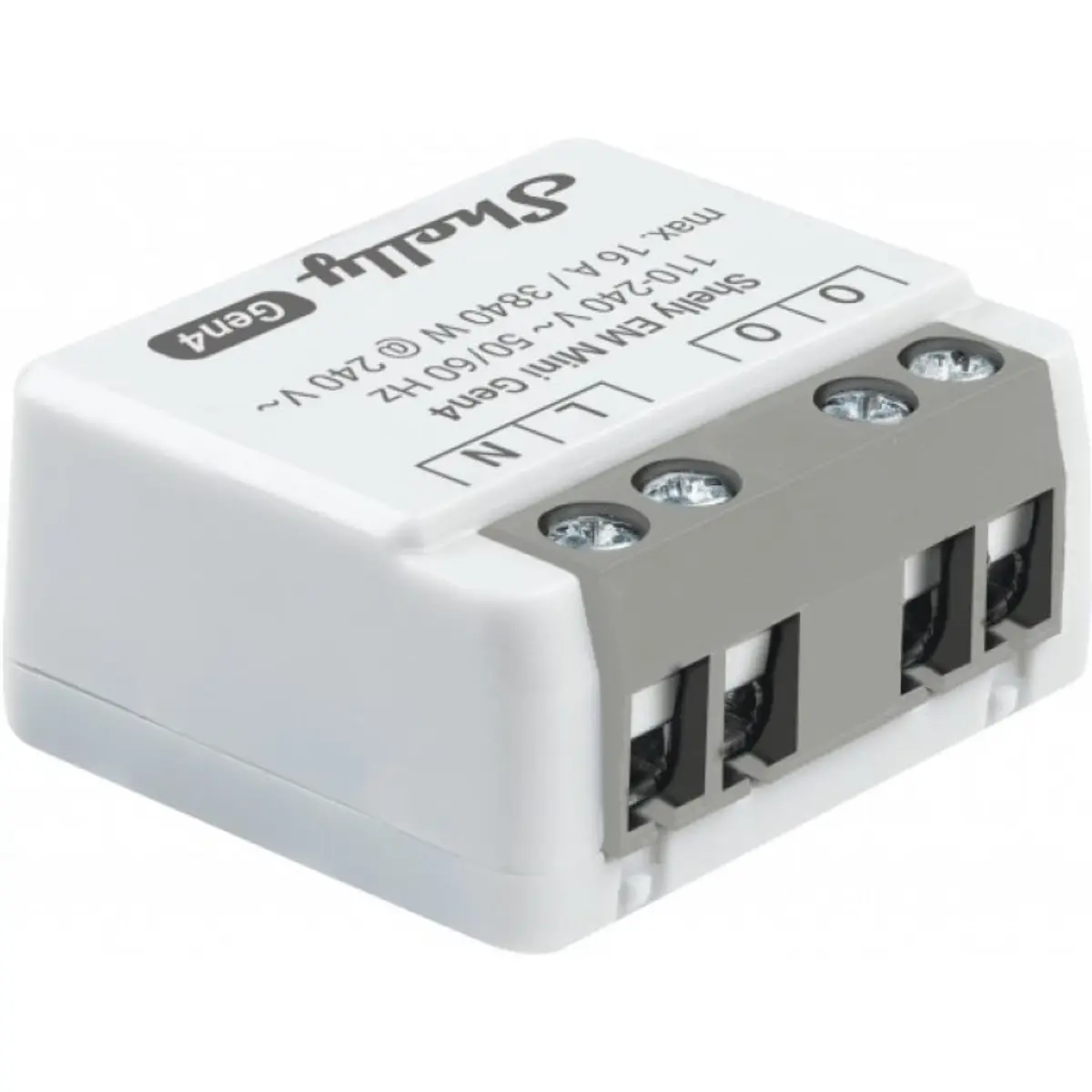

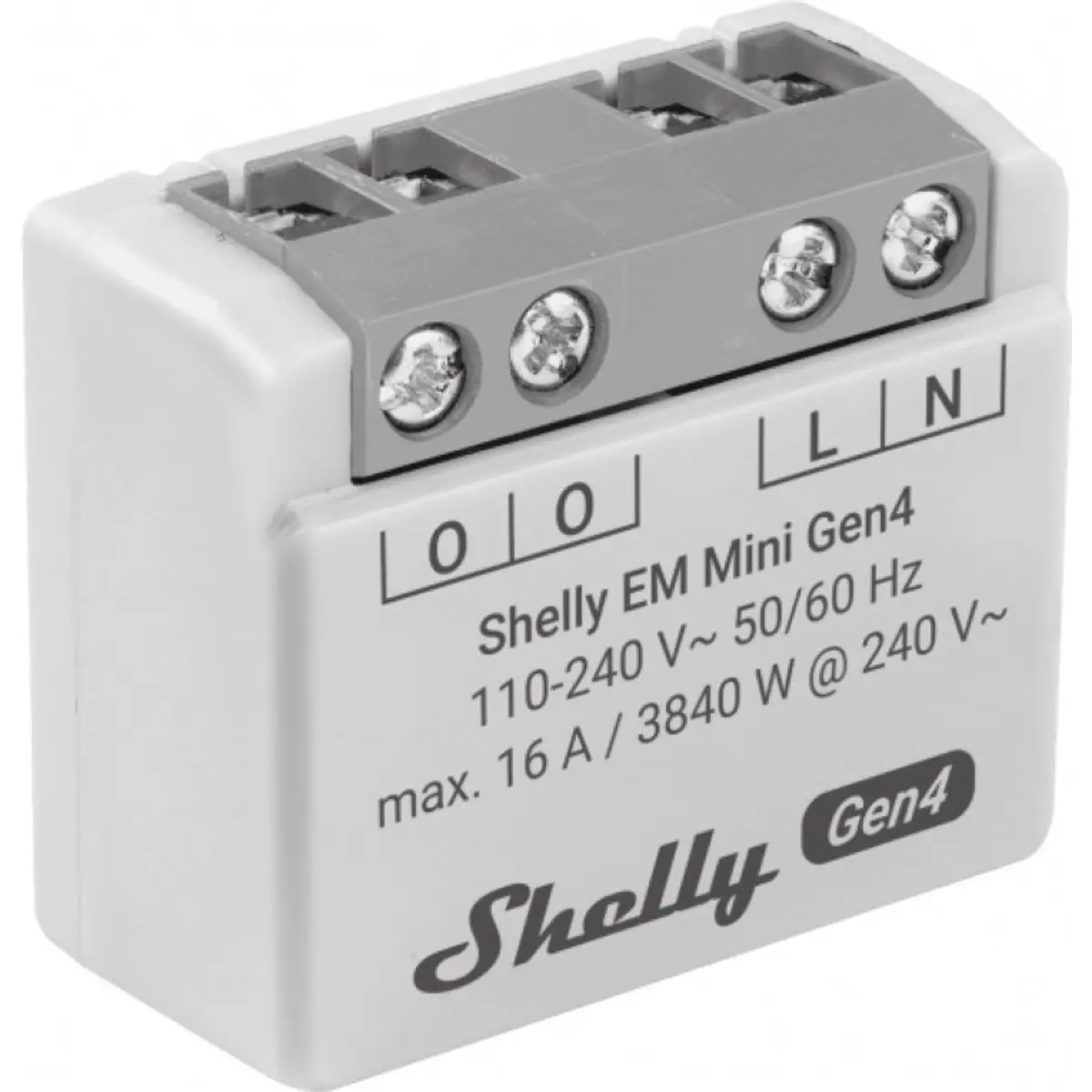

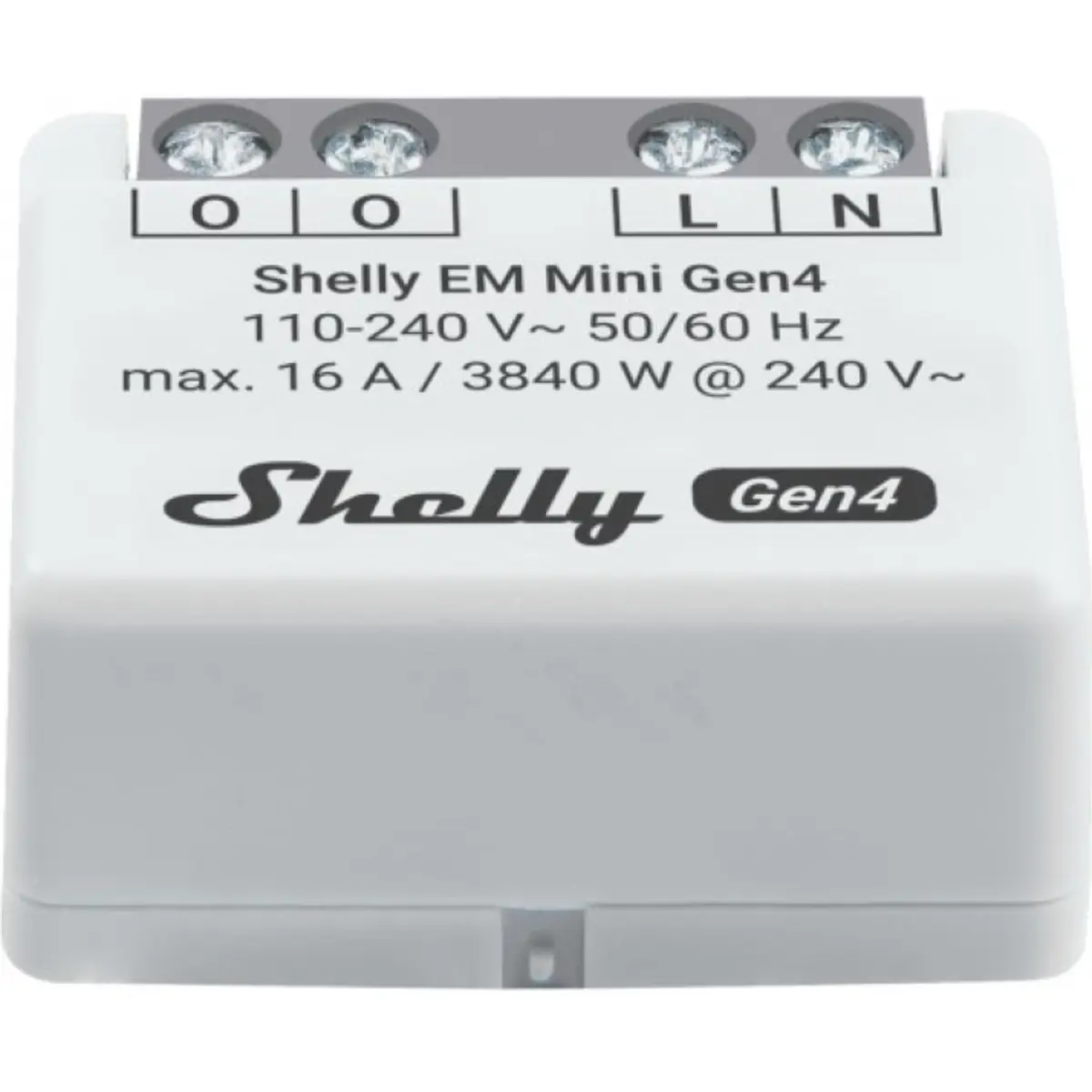

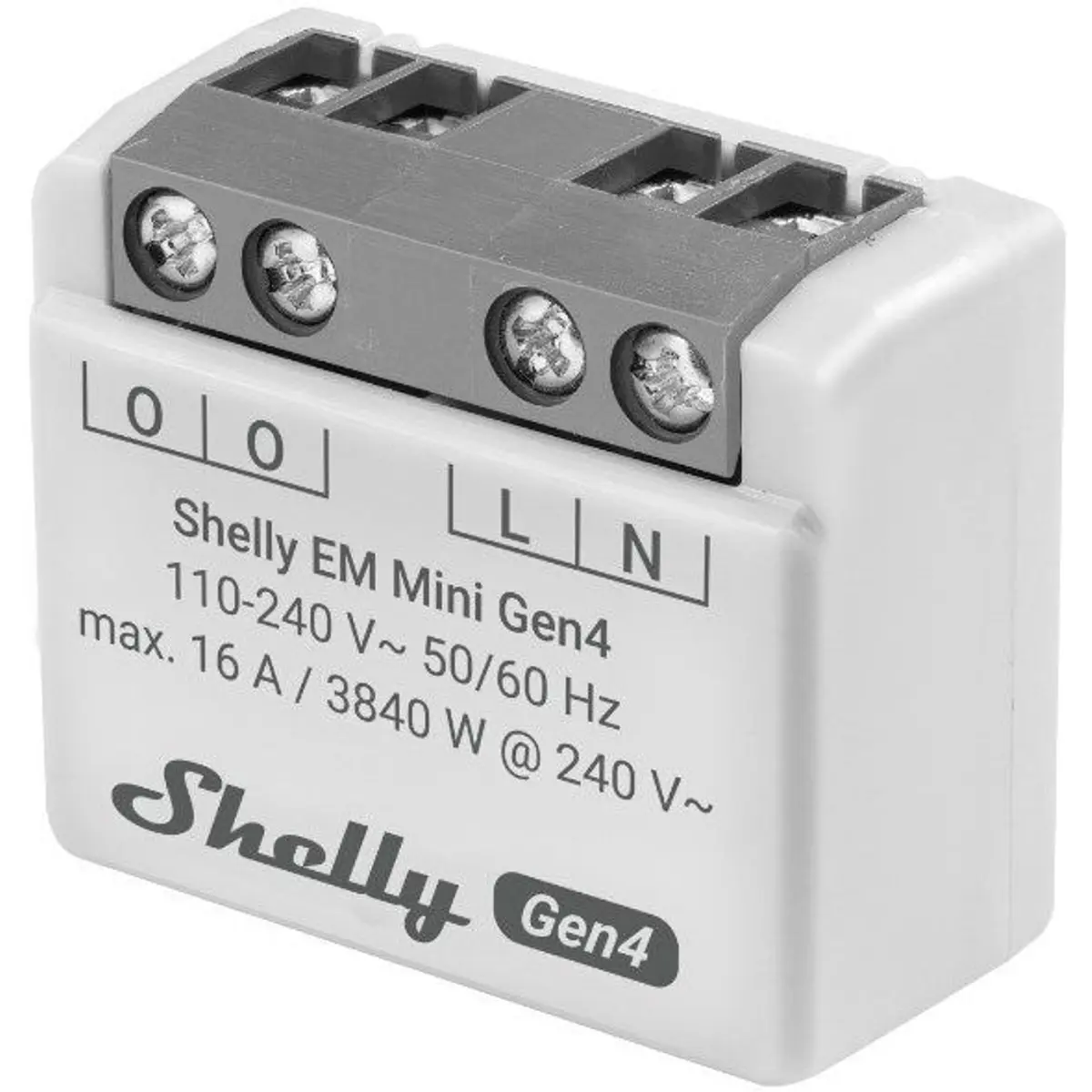

O Shelly EM Mini Gen4 é um medidor do consumo de energia, compacto, de nova geração, concebido para monitorizar com precisão o consumo elétrico até 16 A.

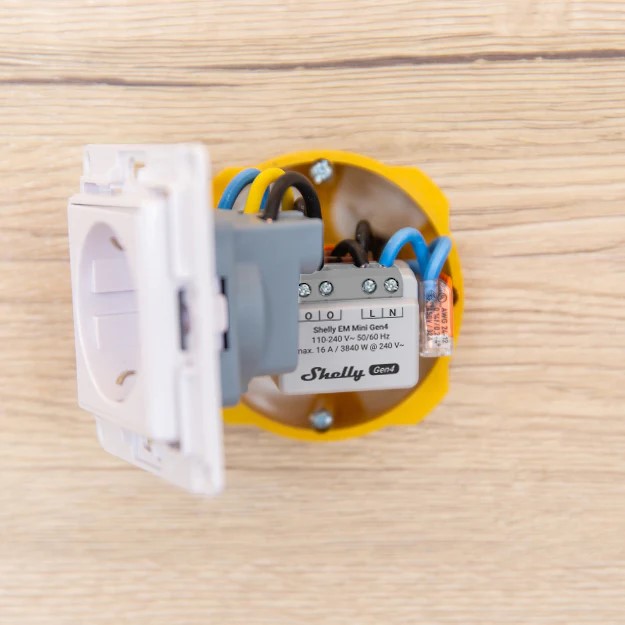

Este dispositivo combina versatilidade e integração total, com conectividade Wi-Fi, Zigbee e Bluetooth, bem como compatibilidade com o protocolo Matter. Tudo num formato ultracompacto, ideal para instalação atrás de tomadas ou interruptores existentes, ou até mesmo dentro de dispositivos elétricos.
Com suporte a scripting, automação local e gateway BLE, é uma solução robusta para monitorização inteligente de energia residencial ou profissional.
PRINCIPAIS CARACTERÍSTICAS
◆ Compatibilidade Matter: integra-se facilmente em qualquer ecossistema Matter.
◆ Conectividade multiprotocolo: Wi-Fi, Zigbee e Bluetooth, assegurando máxima flexibilidade.
◆ Medição precisa de energia: monitoriza tensão, corrente, potência ativa e energia consumida.
◆ Suporte até 16 A / 240 V~: ideal para circuitos domésticos ou dispositivos de média potência.
◆ Formato ultracompacto (29×34×16 mm): permite instalação em caixas de encastrar standard.
◆ Extensor de alcance Wi-Fi e Zigbee: melhora a cobertura da rede IoT existente.
◆ Gateway Bluetooth (BLE): faz a ponte entre dispositivos Shelly BLU e a cloud/local network.
◆ Suporte de scripting e MQTT: criação de ações personalizadas e integração avançada.
◆ Web interface integrada: configuração e monitorização diretas via browser.
◆ Armazenamento local de medições: mantém até 10 dias de dados com resolução de 1 minuto.
◆ Total compatibilidade com Shelly Smart Control App e integração com plataformas de terceiros.
ESPECIFICAÇÕES
• Alimentação: 110–240 V~ / < 1 W de consumo próprio
• Tipo de carga suportada: resistiva, indutiva e capacitiva
• Medição elétrica:
- Tensão: 110–240 V~ (50/60 Hz)
· Precisão do voltímetro: ±2 %
- Corrente: 0–16 A
· Precisão do amperímetro: ±2 %
- Potência máxima medida: 3840 W
- Parâmetros monitorizados: potência ativa e energia ativa
• Armazenamento e exportação de dados:
- 10 dias de registos (resolução 1 min)
- Exportação CSV e JSON via RPC
• Microcontrolador:
- Modelo: ESP-Shelly-C68F
- Memória flash: 8 MB
• Conetividade sem fios:
- Wi-Fi: IEEE 802.11 b/g/n (2,4 GHz, até 20 dBm, até 30 m interior / 50 m exterior)
- Bluetooth: v4.2 (até 4 dBm, até 10 m interior / 30 m exterior)
- Zigbee: IEEE 802.15.4 (2,4 GHz, até 20 dBm, até 100 m interior / 300 m exterior)
• Funcionalidades de firmware:
- 20 horários programáveis
- 20 Webhooks (5 URLs por ação)
- Extensor de alcance Wi-Fi
- Gateway BLE
- Scripting (mjS)
- MQTT
- Encriptação TLS
• Compatibilidade: Shelly Smart Control App, HTTP/HTTPS, MQTT(S), WebHooks, UDP, Matter.
• Condições ambientais:
- Temperatura de funcionamento: -20 °C a +40 °C
- Humidade: 30–70 % RH
- Altitude máxima: 2000 m
• Dimensões: 29 × 34 × 16 mm
• Peso: 13 g
• Montagem: Caixa de encastrar / parede
• Material da estrutura: Plástico branco com terminais cinzentos

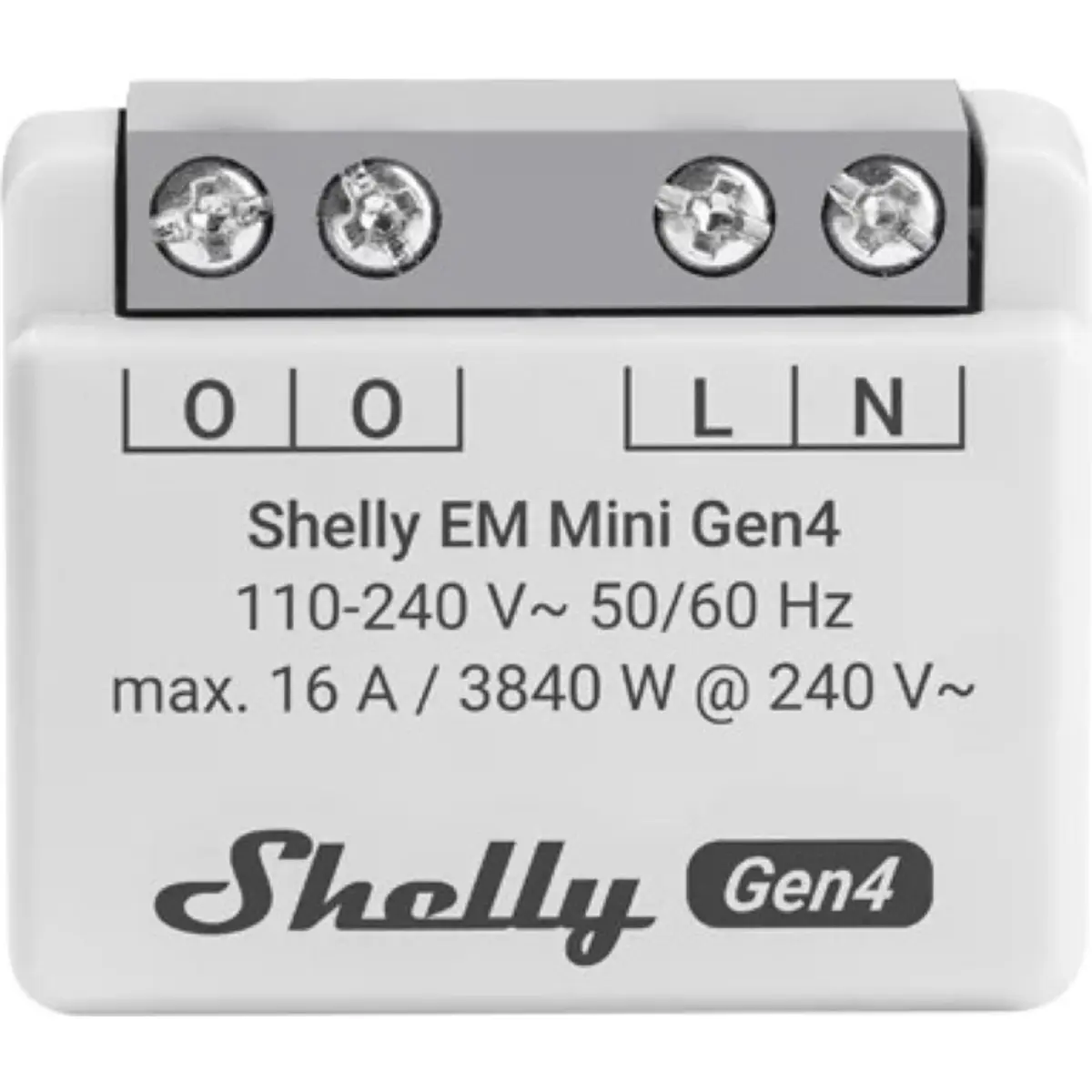

- Terminais: O (saída, ponte interna), L (fase), N (neutro)
- Parafusos (binário máx.): 0,4 Nm
- Secção do condutor: 0,2–2,5 mm² (sólido, entrançado ou com virola)
- Comprimento de decapagem: 6–7 mm
CONTEÚDO DA EMBALAGEM
• 1 × Shelly EM Mini Gen4
• 1 × Guia rápido de instalação multilingue
• 1 × Código QR Matter para emparelhamento
NOTAS
• O dispositivo não possui relé interno — é apenas um contador de energia.
• Recomendado o uso de disjuntor de proteção (característica B ou C, 16 A máx., 6 kA).
• Após configuração, recomenda-se desativar ou proteger o ponto de acesso (AP) com palavra-passe.
• Atualizações de firmware gratuitas disponíveis através da aplicação Shelly Smart Control ou via interface Web.
