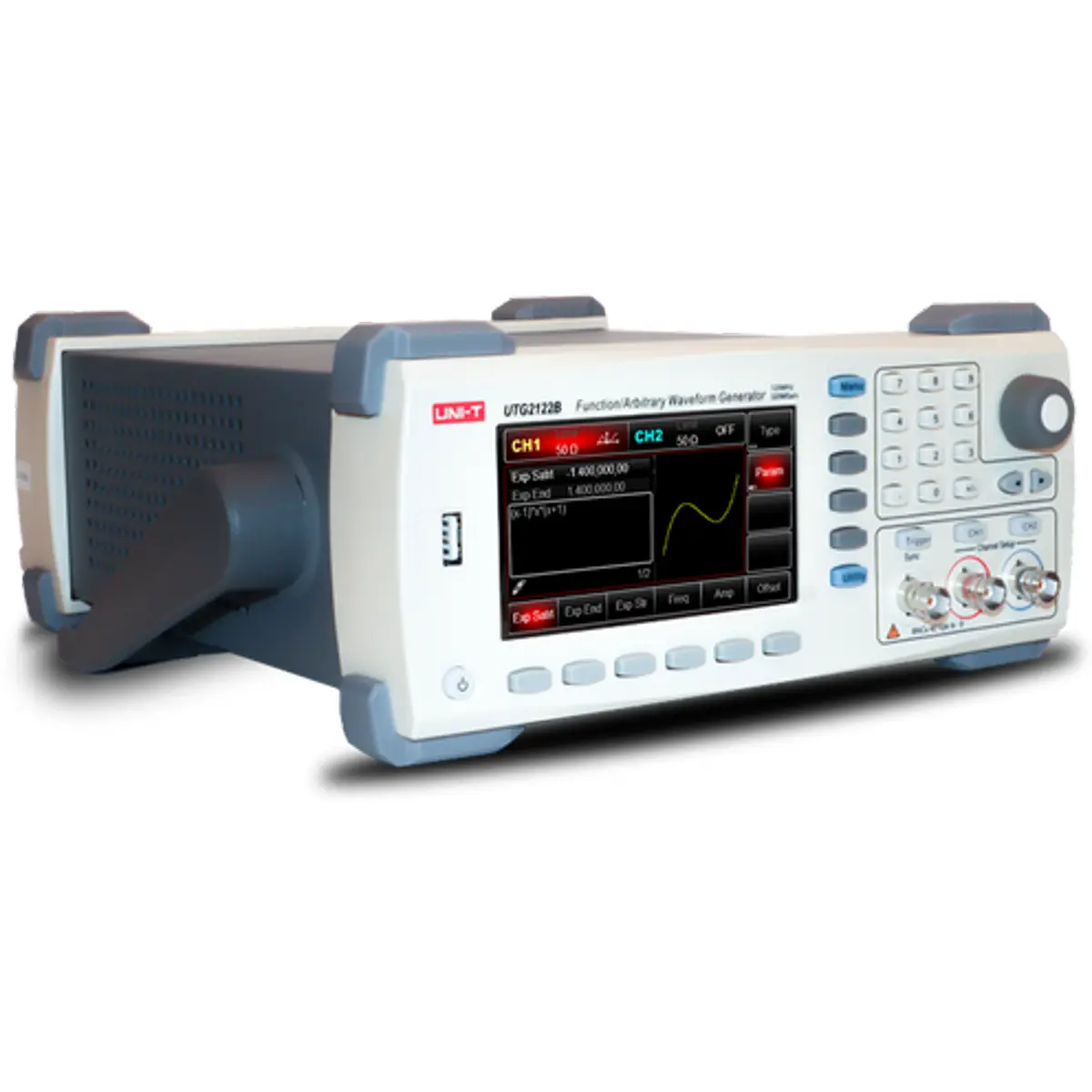

O UNI-T UTG2062B é um gerador de funções e formas de onda arbitrárias de dois canais, concebido para aplicações de bancada, investigação e desenvolvimento eletrónico. Oferece uma frequência de saída até 60 MHz, elevada resolução de 16 bits e capacidade de geração de múltiplas formas de onda, incluindo senoidal, quadrada, triangular, impulsos e sinais arbitrários.
Dispõe de vários modos de modulação e varrimento, permitindo simular sinais complexos com elevada precisão. A interface gráfica intuitiva em ecrã TFT facilita a configuração rápida dos parâmetros, enquanto as interfaces USB e LAN permitem integração e controlo remoto em ambiente laboratorial ou industrial.
CARACTERÍSTICAS PRINCIPAIS
- Canais: 2 independentes
- Frequência máxima: 60 MHz
- Taxa de amostragem: 320 MSa/s (até 1.28 GSa/s interpolado)
- Resolução vertical: 16 bits
- Resolução de frequência: 1 µHz
- Ecrã: TFT LCD 4.3” (800×480)
FORMAS DE ONDA
- Senoidal
- Quadrada
- Triangular / rampa
- Pulso
- Ruído
- DC

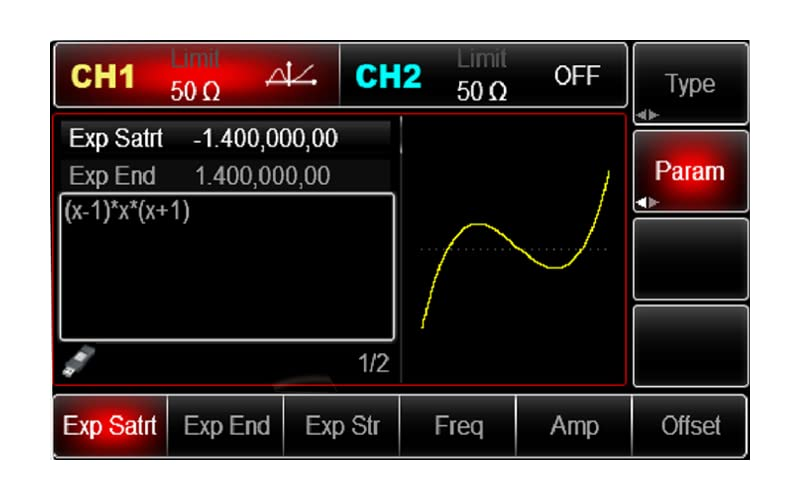

- Arbitrária
- Harmónica
MODULAÇÃO E MODOS
- AM / FM / PM
- ASK / FSK / PSK

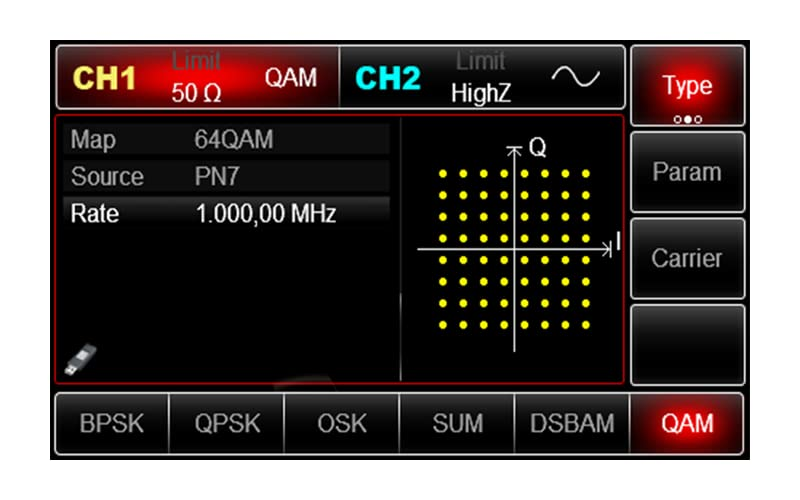

- PWM / QAM / BPSK / QPSK
- Sweep (varrimento)
- Burst (rajada)
PERFORMANCE
- Impedância de saída: 50 Ω
- Amplitude típica: até 10 Vpp (alta impedância)
- Distorção harmónica baixa (alta fidelidade de sinal)
- Tempo de subida/descida rápido (nível ns)

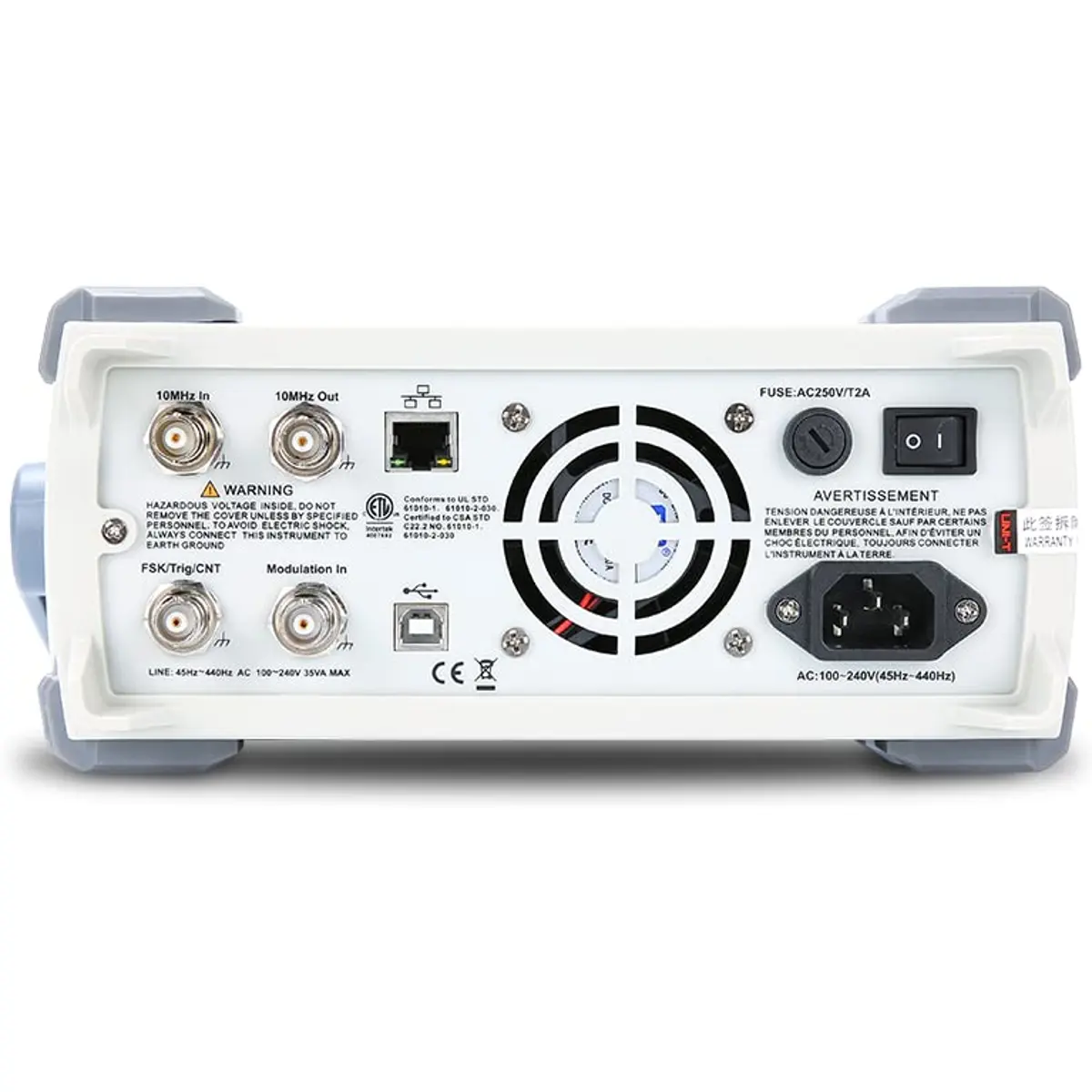

INTERFACES
- USB Host
- USB Device
- LAN
- Entrada/saída de clock 10 MHz
CARACTERÍSTICAS ADICIONAIS
- Armazenamento de formas de onda arbitrárias (até 16 Mpts)
- Software de criação de sinais
- Interface gráfica intuitiva
- Controlo remoto via PC
ALIMENTAÇÃO E MECÂNICA
- Alimentação: 100–240 VAC
- Consumo típico: ~50 W
- Dimensões: 305 × 230 × 93 mm
- Peso: ~3.1 kg
APLICAÇÕES
- Testes eletrónicos laboratoriais
- Desenvolvimento de circuitos analógicos e digitais
- Telecomunicações e RF
- Educação técnica e engenharia
- Simulação de sinais complexos
