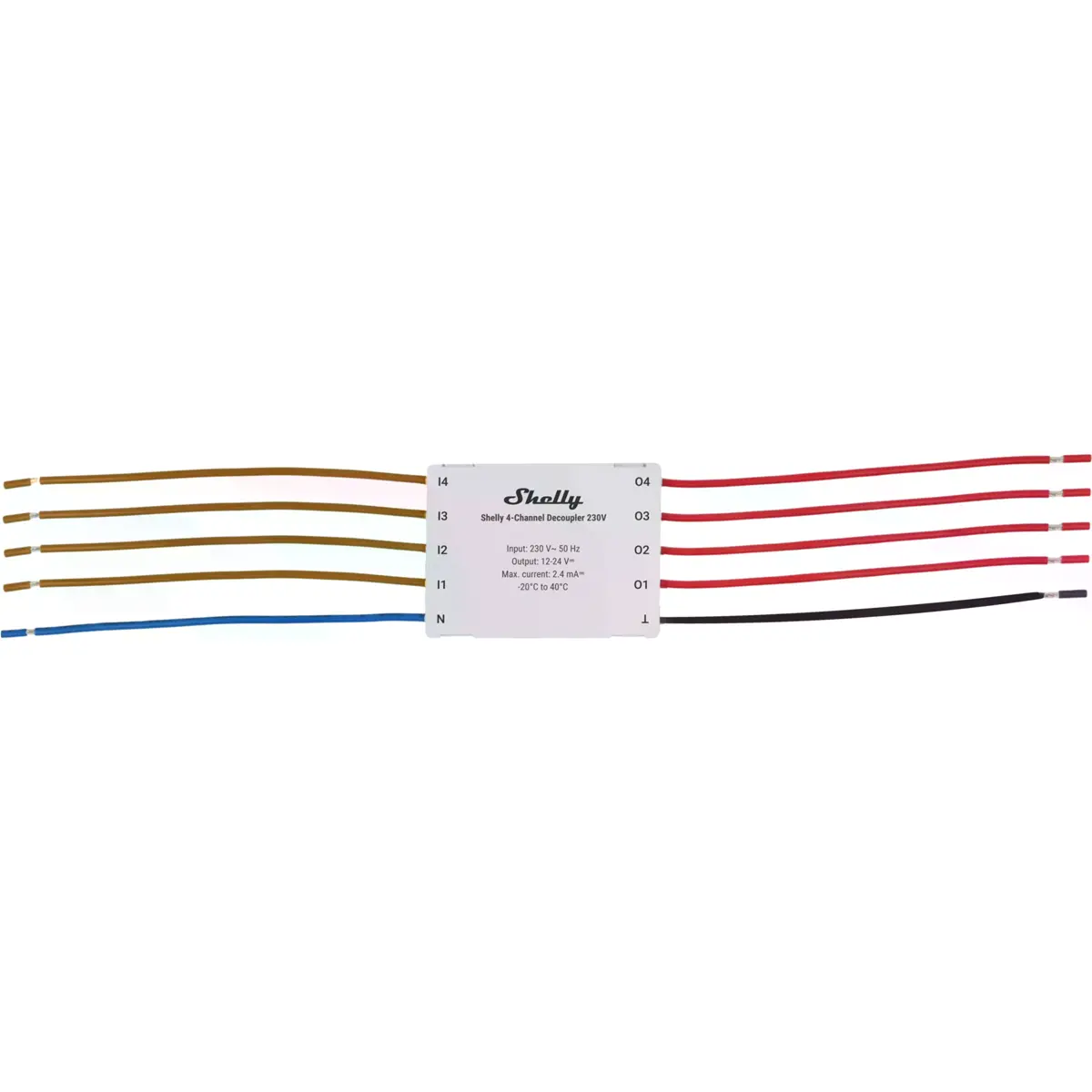

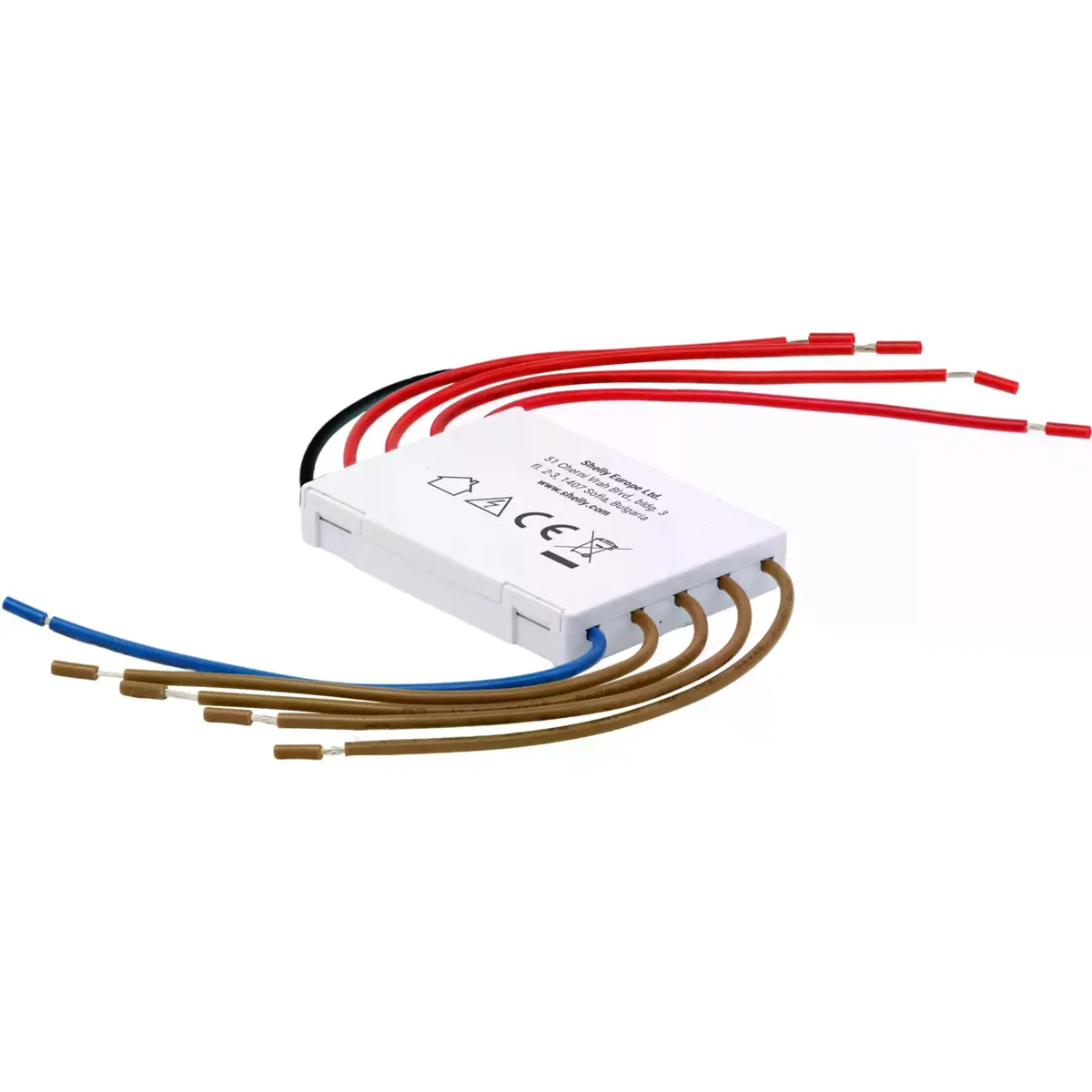

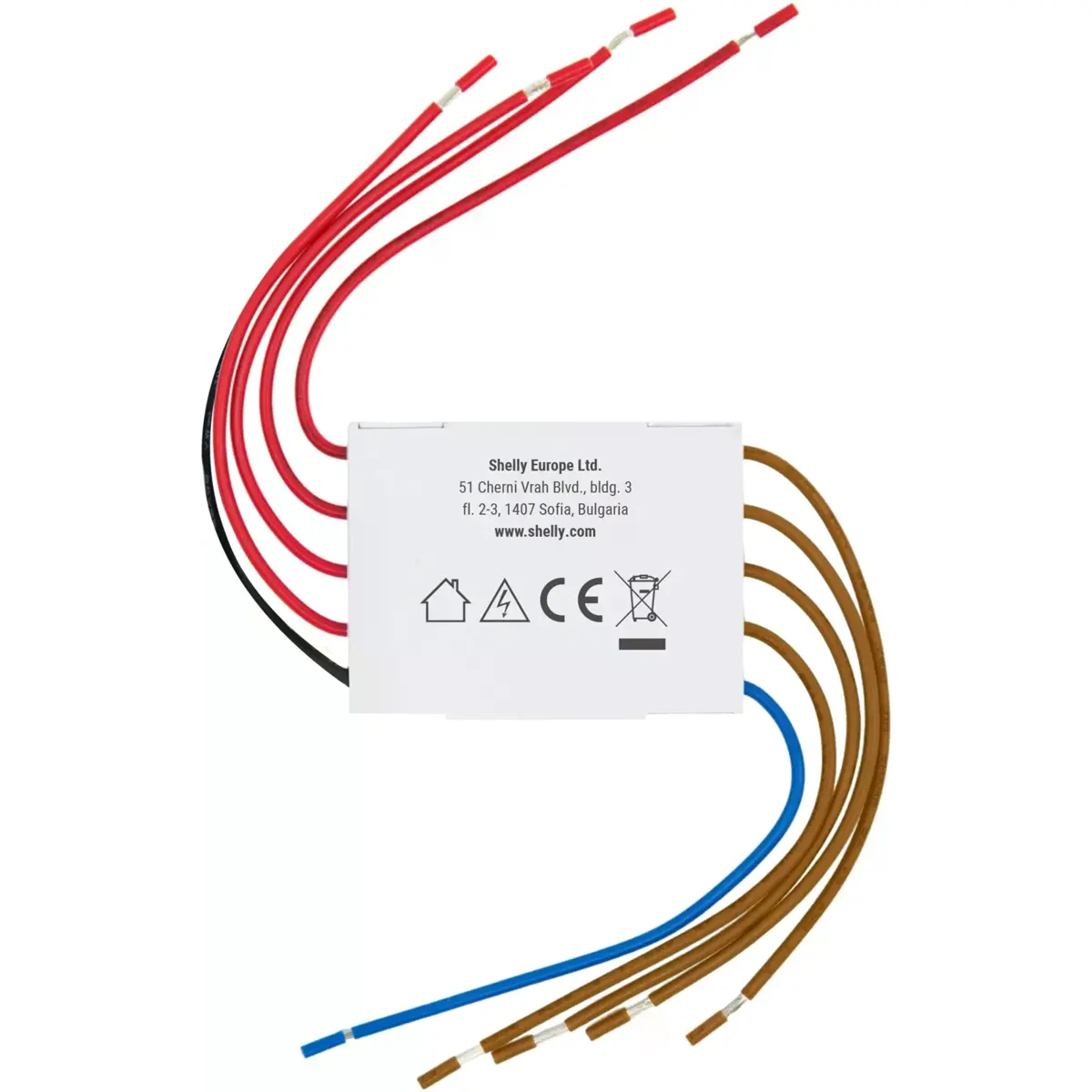

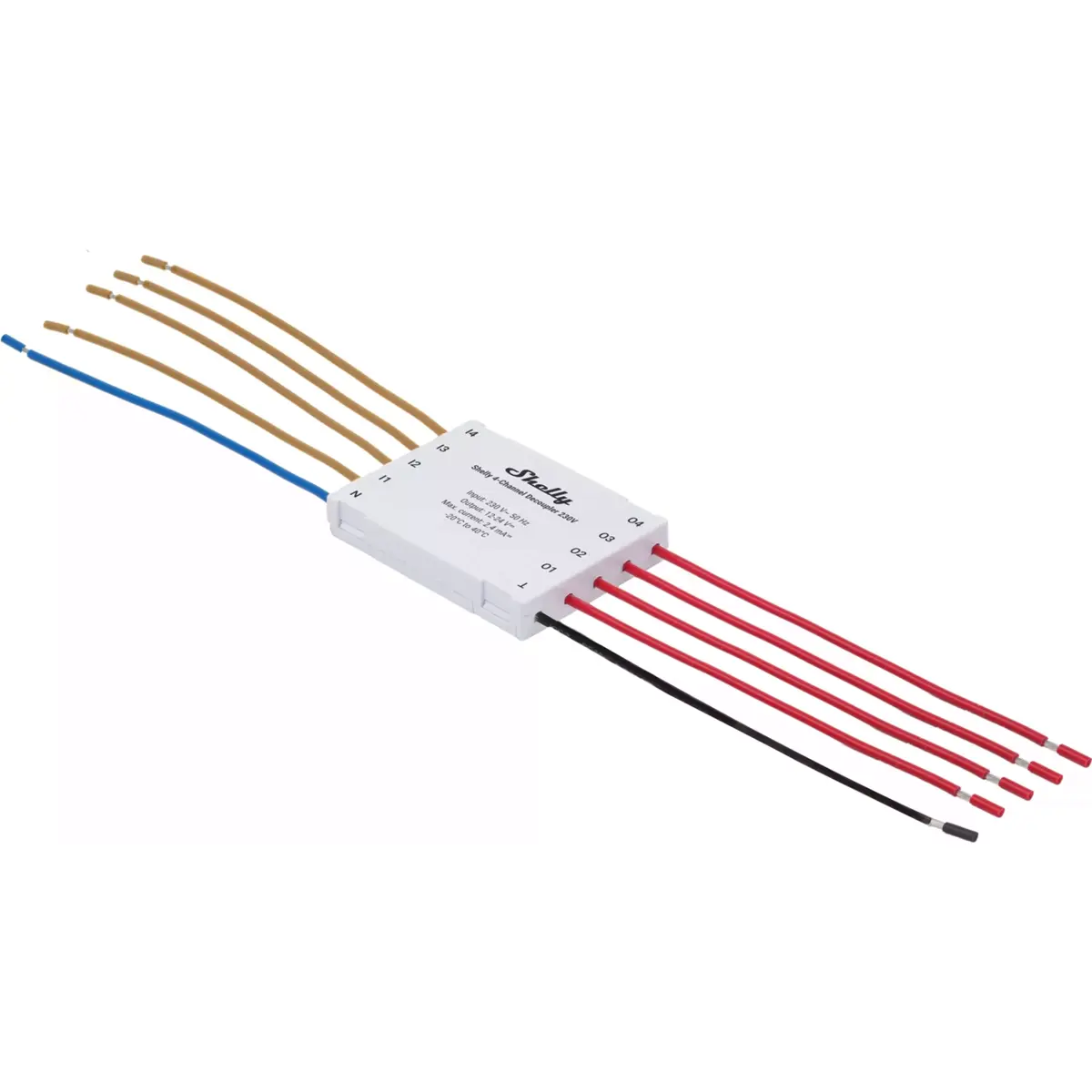

O Shelly 4-Channel Decoupler 230V é um módulo compacto que permite acionar entradas de corrente contínua (DC) utilizando sinais de corrente alternada (AC). Concebido para integrar sistemas inteligentes de forma segura, converte sinais de 230V AC em disparos DC fiáveis, isolando eletricamente os circuitos e protegendo os dispositivos ligados contra picos de tensão. Ideal para automatizações residenciais e retrofits, permite controlar vários equipamentos a partir de um único módulo.
PRINCIPAIS CARACTERÍSTICAS
◆ Conversão de sinal AC→DC: Transforma sinais de 230 V~ em disparos de corrente contínua, assegurando controlo seguro e estável.
◆ Isolamento elétrico completo: Protege os dispositivos Shelly e outras cargas CC contra interferências e riscos de alta tensão.
◆ Quatro canais: Permite acionar múltiplos dispositivos com um único módulo compacto.
◆ Ampla compatibilidade: Funciona com Shelly Plus RGBW PM, Shelly Pro RGBWW PM, Shelly Plus Uni e Shelly Plus Add-On.
◆ Integração versátil: Suporta o acionamento através de interruptores, botões, relés, etc.
◆ Design compacto e eficiente: Estrutura ultrafina e baixo consumo energético (< 0,6 W), ideal para espaços reduzidos e instalações discretas.
◆ Instalação simples: Cabos claramente identificados e comprimento de 80 mm para ligação rápida e segura.
ESPECIFICAÇÕES
• Físicas:
- Dimensões (A × L × P): 44 × 34 × 7 mm
- Peso: 25 g
- Cor da carcaça: Branca
- Comprimento dos cabos: 80 mm
- Comprimento descarnado: 5 mm
- Cores dos fios: Castanho (I1-I4), Azul (N), Vermelho (O1-O4), Preto (⏚)
• Elétricas:
- Tensão de entrada: 230 V~ 50 Hz
- Tensão DC máxima de operação: 24 V DC
- Corrente máxima de saída: 2,4 mA ⎓
- Consumo de energia: < 0,6 W
• Ambientais:
- Temperatura de funcionamento: 0 °C – 40 °C
- Temperatura de armazenamento: –20 °C – 40 °C
- Humidade: 30 % – 70 % RH
- Altitude máxima: 2000 m
• Compatibilidade:
- Shelly Plus RGBW PM
- Shelly Pro RGBWW PM
- Shelly Plus Uni
- Shelly Plus Add-On
NOTAS
• Destinado apenas a uso em interiores.
• A instalação deve ser realizada por eletricista qualificado.
• O dispositivo deve ser protegido por disjuntor em conformidade com EN 60898-1 (característica B ou C, máx. 16 A).
• Não ligue vários fios do desacoplador a um único terminal.
Informação adicional:
▶ Site oficial da Shelly (EN)
▶ Shelly Knowledge Base
▶ Manual de instruções (PDF)
Exemplo de ligação a um Shelly Plus RGBW PM:
Exemplo de ligação a um Shelly Pro RGBWW PM:
Exemplo de ligação a um Shelly Plus UNI:
