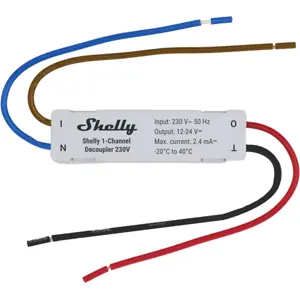

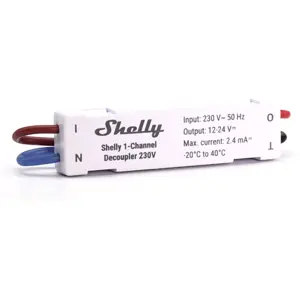

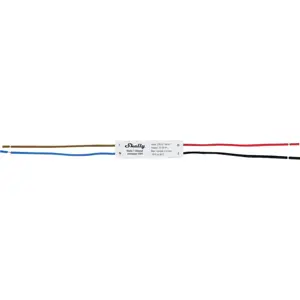

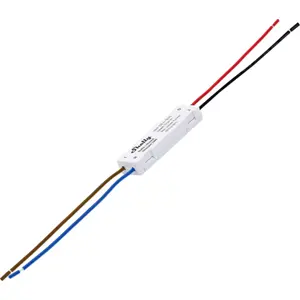

O Shelly 1-Channel Decoupler 230V es un módulo compacto diseñado para convertir señales de corriente alterna (AC) en disparos de corriente continua (DC), permitiendo la integración segura entre circuitos distintos. Utilizando aislamiento óptico (optoacoplador), asegura protección eléctrica y un funcionamiento fiable, siendo ideal para automatizaciones residenciales, sistemas inteligentes y aplicaciones de retrofit.
PRINCIPALES CARACTERÍSTICAS
◆ Conversión de señal AC→DC: Permite accionar entradas DC mediante señales de 230 V~, garantizando un control seguro y estable.
◆ Aislamiento eléctrico mediante optoacoplador: Separa completamente los circuitos AC y DC, protegiendo los dispositivos contra picos e interferencias.
◆ Canal único: Solución simple y eficiente para controlar un dispositivo o una entrada específica.
◆ Compatibilidad ampliada: Funciona con Shelly Plus RGBW PM, Shelly Pro RGBWW PM, Shelly Plus Uni y Shelly Plus Add-On.
◆ Integración versátil: Permite la conexión a interruptores, pulsadores y sensores externos (PIR, microondas, luz, etc.).
◆ Diseño ultracompacto: Dimensiones reducidas ideales para la instalación en espacios limitados o cajas de mecanismos.
◆ Bajo consumo energético: Consumo inferior a 0,6 W para una mayor eficiencia.
◆ Instalación sencilla: Cableado identificado (L, N, I, O, ⊥) para una conexión rápida y segura.
ESPECIFICACIONES
• Físicas:
- Dimensiones (A × L × P): 48 × 13 × 7 mm
- Peso: 14 g
- Color de la carcasa: Blanco
- Longitud de los cables: 80 mm
- Longitud pelada: 5 mm
- Colores de los cables: Marrón (I), Azul (N), Rojo (O), Negro (⊥)
• Eléctricas:
- Tensión de entrada: 230 V~ 50 Hz
- Tensión DC de funcionamiento: 12–24 V DC
- Corriente máxima de salida: 2,4 mA ⎓
- Consumo de energía: < 0,6 W
• Ambientales:
- Temperatura de funcionamiento: -20 °C a 40 °C
- Temperatura de almacenamiento: 0 °C a 40 °C
- Humedad: 30 % – 70 % HR
- Altitud máxima: 2000 m
• Compatibilidad:
- Shelly Plus RGBW PM
- Shelly Pro RGBWW PM
- Shelly Plus Uni
- Shelly Plus Add-On
NOTAS
• Destinado únicamente a uso en interiores.
• La instalación debe realizarla un electricista cualificado.
• El dispositivo debe protegerse con un disyuntor conforme con EN 60898-1 (característica B o C, máx. 16 A).
• Garantiza un aislamiento seguro entre los circuitos AC y DC mediante optoacoplador.
• Este dispositivo no admite el rango de tensión universal (110–240 V~). Se trata de una versión específica para señales de entrada de 230 V AC; para redes de 120 V AC, debe utilizarse la versión dedicada Shelly 1-Channel Decoupler 120V.
Información adicional:
⫸ Sitio oficial de Shelly (EN)
⫸ Base de conocimientos de Shelly
⫸ Manual de instrucciones (PDF)
Ejemplo de conexión a un Shelly Plus Addon
Ejemplo de uso, junto con un módulo de 4 canales, para controlar un Shelly Pro RGBWW PM, alimentado a 24V DC:
Esquema interno simplificado:
