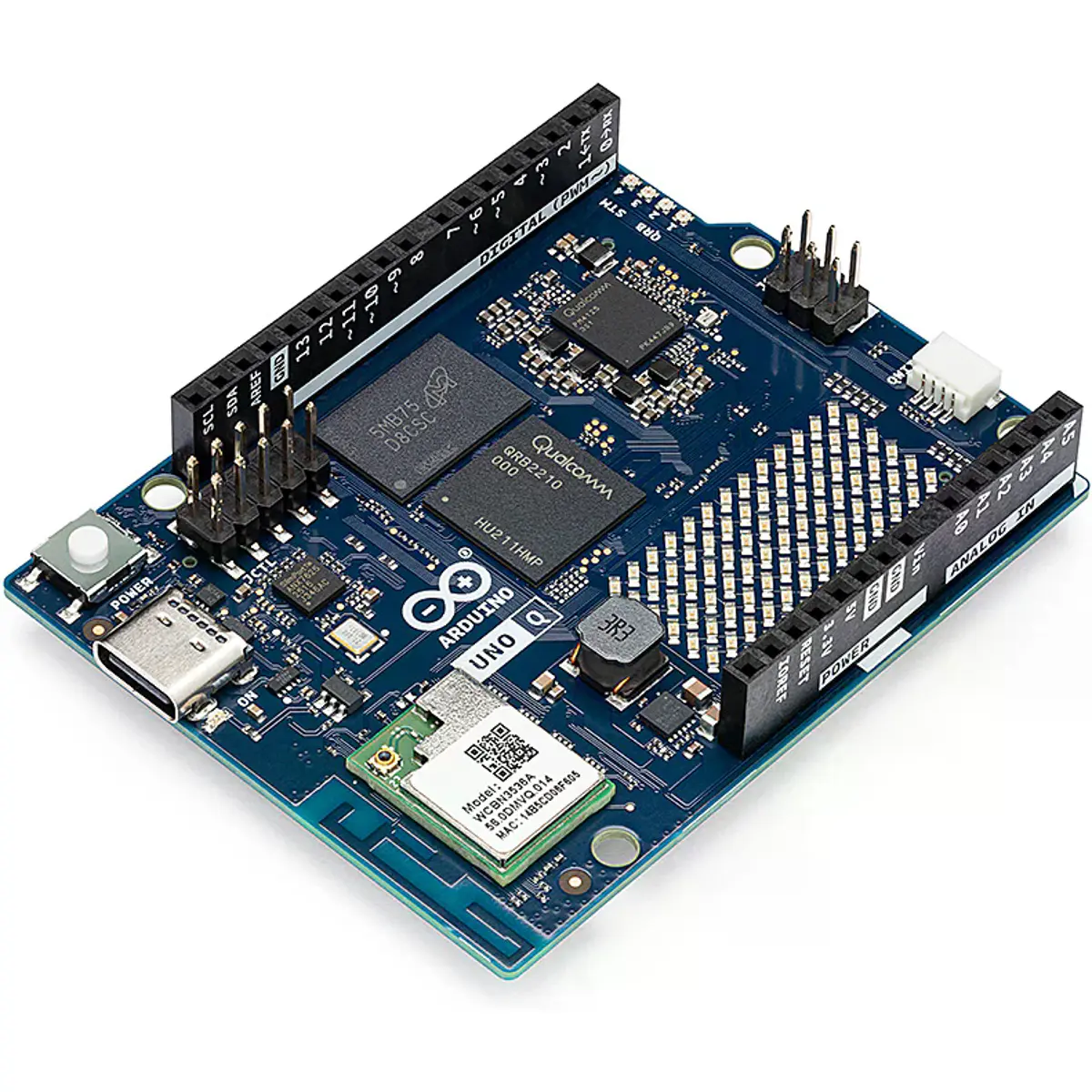

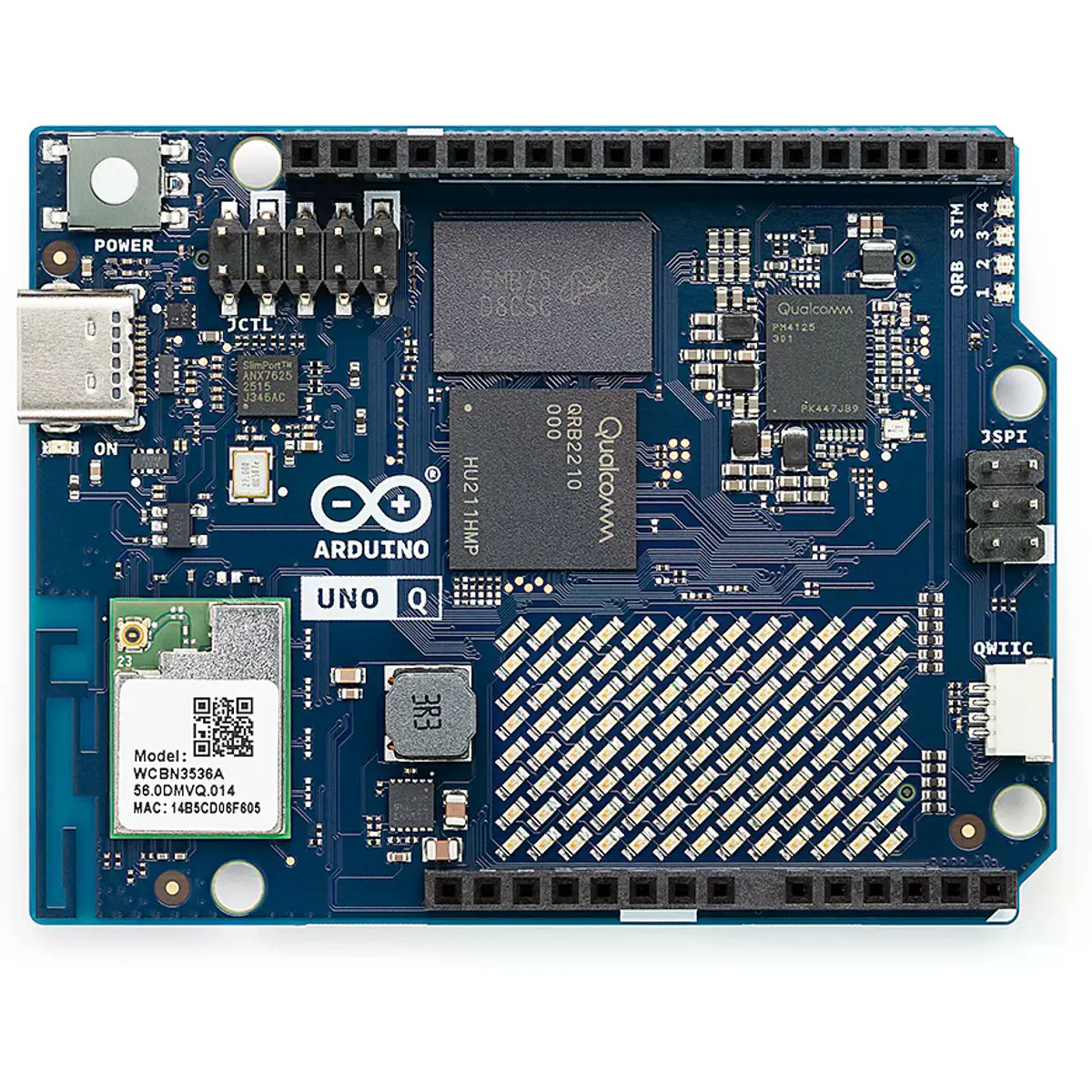

O Arduino UNO Q redefine o conceito de Computador de Placa Única (SBC) Híbrido, ao combinar a flexibilidade de um microcontrolador com o poder de um processador que executa Linux® Debian. Com o desempenho do Qualcomm® Dragonwing™ QRB2210 e o controlo em tempo real do microcontrolador STM32U585, oferece uma plataforma híbrida ideal para aplicações avançadas em IoT, robótica, visão computacional e inteligência artificial.
Projetado para inovadores e criadores, o UNO Q permite desenvolver soluções que vão desde sistemas inteligentes até dispositivos autónomos — tudo integrado num formato compatível com shields e acessórios clássicos do ecossistema Arduino UNO.
PRINCIPAIS CARACTERÍSTICAS
◆ Arquitetura híbrida de alto desempenho: combina o processador quad-core Qualcomm® Dragonwing™ QRB2210 com o microcontrolador STM32U585 de baixo consumo.
◆ Sistema operativo Linux Debian pré-instalado: executa aplicações em Python® e modelos de IA diretamente na placa.
◆ Integração com Arduino App Lab: ambiente unificado que combina sketches, scripts e módulos de IA num só interface.
◆ Conectividade sem fios avançada: Wi-Fi® 5 de banda dupla (2,4/5 GHz) e Bluetooth® 5.1 com antenas integradas.
◆ Compatibilidade total com o ecossistema Arduino UNO: suporta shields e módulos Qwiic / Modulino® sem necessidade de soldadura.
◆ Saída de vídeo e periféricos via USB-C: suporta DisplayPort Alt Mode, alimentação até 5 V / 3 A e ligação de teclado, rato, microfones ou câmaras.
◆ Matriz de LEDs 8×13 e LEDs RGB: visualização integrada de estados e feedback do sistema.
◆ Armazenamento e memória integrados: 16 GB eMMC e 2 GB LPDDR4X para execução fluida de aplicações.
◆ Amplo conjunto de interfaces: I²C/I³C, SPI, UART, PWM, CAN, ADC, JTAG e PSSI.
◆ Robusta e compacta: formato UNO (68,85 × 53,34 mm) com suporte a 7–24 V de entrada.
ESPECIFICAÇÕES
• Nome do produto: Arduino UNO Q
• Modelo: ABX00162 (2GB RAM, 16GB eMMC Flash integrada)
• Processamento e Memória
- Microprocessador (MPU): Qualcomm® Dragonwing™ QRB2210
· CPU: Quad-core Arm® Cortex®-A53 @ 2,0 GHz
· GPU: Adreno™ 702 @ 845 MHz
· ISPs: 2× (13 MP + 13 MP) ou 25 MP @ 30 fps
· Sistema Operativo: Linux® Debian (suporte upstream)
- Microcontrolador (MCU): STMicroelectronics STM32U585 (Arm® Cortex®-M33 até 160 MHz)
· Memória Flash: 2 MB
· SRAM: 786 KB
· Sistema Operativo: Zephyr OS com Arduino Core
- Memória RAM: 2 GB LPDDR4X
- Armazenamento interno: 16 GB eMMC
• Conectividade
- Wi-Fi® 5 (802.11 a/b/g/n/ac) – dual-band 2,4/5 GHz
- Bluetooth® 5.1
- Porta USB-C 3.1 (5 V / 3 A) com funções de
· Host/dispositivo,
· DisplayPort Alt Mode e
· Power Delivery
• Interfaces e Expansões
- Conectores compatíveis com shields Arduino UNO (JDIGITAL, JANALOG)
- Interfaces: I²C/I³C, SPI, UART, PWM, CAN, PSSI, JTAG, ADC
- Conector Qwiic (3,3 V) para módulos Modulino® e sensores externos
- Suporte para câmara e ecrã via MIPI-CSI-2 e MIPI-DSI
• Entradas e Alimentação
- Alimentação por USB-C (5 V / 3 A máx.) ou entrada VIN (7–24 V)
- Proteção contra polaridade inversa
- Linhas de alimentação internas: 5 V, 3,8 V, 3,3 V e 1,8 V
• Indicadores e Utilização
- 4 LEDs RGB controláveis (2 via Linux, 2 via MCU)
- Matriz de LEDs azuis 8×13 (104 pixels)
- Botão de alimentação (reboot do sistema)
• Dimensões
- 68,85 × 53,34 mm (formato UNO)
- Altura inferior a 2 mm para empilhamento em bases/carriers
• Sistemas Suportados pelo Arduino App Lab
- Windows® 10 ou superior (64-bit)
- macOS® 11 ou superior (64-bit)
- Linux® Ubuntu 22.04 / Debian Trixie (64-bit)
CONTEÚDO DA EMBALAGEM
• 1 × Placa Arduino UNO Q (ABX00162)
• 1 × Guia de iniciação rápida
• 1 × Informações de conformidade CE/FCC
NOTAS
◆ Recomenda-se utilizar um cabo USB-C de 5 V / 3 A de alta qualidade para garantir estabilidade em picos de consumo.
◆ Durante o arranque, o sistema Linux demora cerca de 20–30 segundos até à inicialização completa (indicado pela matriz de LEDs).
◆ A utilização de pinos de diferentes tensões (1,8 V e 3,3 V) deve respeitar os níveis lógicos correspondentes para evitar danos.
◆ Compatível com o Arduino App Lab e com exemplos de IA pré-carregados (reconhecimento de objetos, sons e anomalias).
