Módulo de Câmara AI ESP32-S3 com visión nocturna, audio bidireccional y conectividad Wi-Fi/Bluetooth, ideal para proyectos de vigilancia inteligente, asistentes de voz y reconocimiento de imagen directamente en el borde (edge). Combina procesamiento de IA local con integración con servicios en la nube (como ChatGPT, Edge Impulse, YOLO y OpenCV), lo que permite crear sistemas IoT avanzados con reconocimiento de objetos, interacción por voz y monitorización 24/7 en cualquier entorno.
PRINCIPALES CARACTERÍSTICAS
◆ Módulo de cámara inteligente basado en ESP32-S3, con procesamiento de IA para reconocimiento de imagen en el borde.
◆ Cámara OV3660 gran angular (160°) con sensibilidad a la luz visible y a la infrarroja (940 nm), adecuada para visión nocturna.
◆ Iluminación infrarroja integrada y sensor de luz ambiente para monitorización continua, incluso en total oscuridad.
◆ Micrófono I2S PDM y amplificador I2S con salida para altavoz, lo que permite reconocimiento de voz, respuesta por voz e interacción en tiempo real.
◆ Soporte para modelos de IA locales y en línea: Edge Impulse, OpenCV, YOLO, integración con grandes modelos (ChatGPT) para voz e imagen.
◆ Conectividad inalámbrica Wi-Fi 2,4 GHz (802.11b/g/n) y Bluetooth 5 / Bluetooth Mesh para integración en sistemas IoT y domótica.
◆ Ranura para tarjeta SD para almacenamiento local de imágenes, timelapse o registros de vigilancia.
◆ Compatible con ejemplos de integración en Home Assistant, OpenAI Realtime, Edge Impulse y otros proyectos avanzados de IA.
◆ Alimentación flexible mediante USB Type-C o entrada VIN, ideal para integrar en proyectos móviles, sistemas de vigilancia o dispositivos embebidos.
◆ Formato compacto de 42 x 42 mm, adecuado para aplicaciones como videoporteros, vigilantes electrónicos, robots, cámaras timelapse y reconocimiento de matrículas.
ESPECIFICACIONES
• Parámetros básicos
- Tensión de funcionamiento (lógica): 3,3 V
- Tensión de entrada mediante USB Type-C: 5 V DC
- Tensión de entrada VIN (documentación DFRobot): 3,7 V a 15 V DC
- Rango de temperatura de funcionamiento: -10 °C a 60 °C

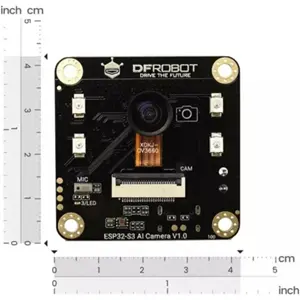

- Dimensiones del módulo: 42 x 42 mm
• Procesamiento y memoria
- Procesador: Xtensa® Dual-core 32-bit LX7
- Frecuencia de reloj: hasta 240 MHz
- SRAM: 512 KB
- ROM: 384 KB
- Flash: 16 MB
- PSRAM: 8 MB
- RTC SRAM: 16 KB
- Interfaz USB: USB 2.0 OTG Full-Speed
• Cámara
- Modelo de sensor: OV3660
- Resolución del sensor (según DFRobot): 3 Megapíxeles
- Sensibilidad: luz visible e infrarroja 940 nm
- Ángulo de visión: 160°
- Distancia focal efectiva (EFL): 0,95
- Apertura (F/No.): 2,0 ±5 %
- Distorsión: < 8 %
• Audio
- Micrófono: micrófono I2S PDM integrado
- Amplificador de audio: MAX98357 (amplificador I2S)
- Interfaz para altavoz: conector MX1.25 de 2 pines
· Parámetros recomendados de altavoz: 4 Ω / 1,5 W o 8 Ω / 1 W
• Iluminación y sensores
- IR: LED(s) de iluminación infrarroja (pin GPIO47/IO47)
- LED de estado: LED onboard (GPIO3/IO3)
- Sensor de luz ambiente: LTR-308
• Almacenamiento y expansión
- Ranura para tarjeta SD / TF (máx. 32 GB, formato FAT32)
- Conector Gravity de 4 pines para I2C/UART
· V1.0: entrada 3,3–5 V
· V1.1: salida 3,3 V
· Pines de datos: GPIO44 (RX nativo), GPIO43 (TX nativo)

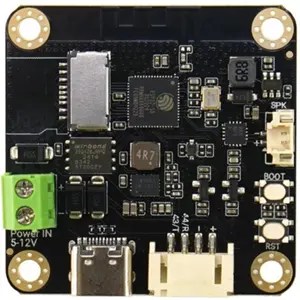

• Conexiones y botones
- VIN: entrada de alimentación DC (ver rangos indicados arriba)
- Interfaz USB Type-C: alimentación y grabación de firmware / carga de código
- RST: botón de reset
- BOOT: botón BOOT (GPIO0), usado para el modo de grabación
- Conector SPK: salida para altavoz (MX1.25-2P)
• Conectividad inalámbrica – Wi-Fi
- Norma Wi-Fi: IEEE 802.11b/g/n
- Banda: 2,4 GHz
- Ancho de banda: 20 MHz y 40 MHz
- Modos de funcionamiento: Station, SoftAP, SoftAP + Station, modo Promiscuous
- Soporte de agregación de tramas: TX/RX A-MPDU, TX/RX A-MSDU
• Conectividad inalámbrica – Bluetooth
- Versión: Bluetooth 5
- Soporte: Bluetooth Mesh
- Tasas de datos: 125 kbps, 500 kbps, 1 Mbps, 2 Mbps
• Capacidades de IA y software (según la documentación)
- Soporte para reconocimiento de imagen en el borde (Edge Impulse)
- Soporte para reconocimiento de imagen en ordenador con OpenCV y YOLOv5
- Integración con grandes modelos de voz e imagen (ChatGPT / OpenAI)
- Ejemplos de: detección de contornos, clasificación de objetos, detección de personas, cámara temporizada, reproducción de música en línea, integración con Home Assistant y OpenAI Realtime

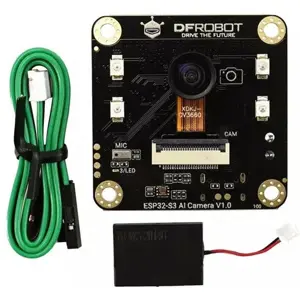

CONTENIDO DEL PAQUETE
• 1 x Módulo de Cámara AI ESP32-S3 (con cámara OV3660 instalada)
• 1 x Altavoz
• 1 x Cable Gravity de 4 pines para conexión I2C/UART
NOTAS
• Admite tarjetas TF/microSD con capacidad máxima de 32 GB, que deben formatearse en FAT32.
• La interfaz del altavoz utiliza un conector MX1.25 mm de 2 pines; compatible con altavoces de 4 Ω / 1,5 W o 8 Ω / 1 W.
• Algunos ejemplos avanzados (como la integración con OpenAI Realtime e Image Q&A) requieren token de acceso OpenAI y el uso del entorno ESP-IDF.
• En caso de fallos en la grabación de firmware o problemas con el puerto serie (COM que aparece/desaparece), se recomienda mantener pulsado el botón BOOT, pulsar RST y solo después iniciar de nuevo la grabación del código.
• Hay ejemplos completos y firmware de demostración disponibles en el repositorio oficial de DFRobot (DFR1154_Examples), incluidos proyectos con Edge Impulse, OpenCV, YOLOv5, Home Assistant y reproducción de audio mediante red.
