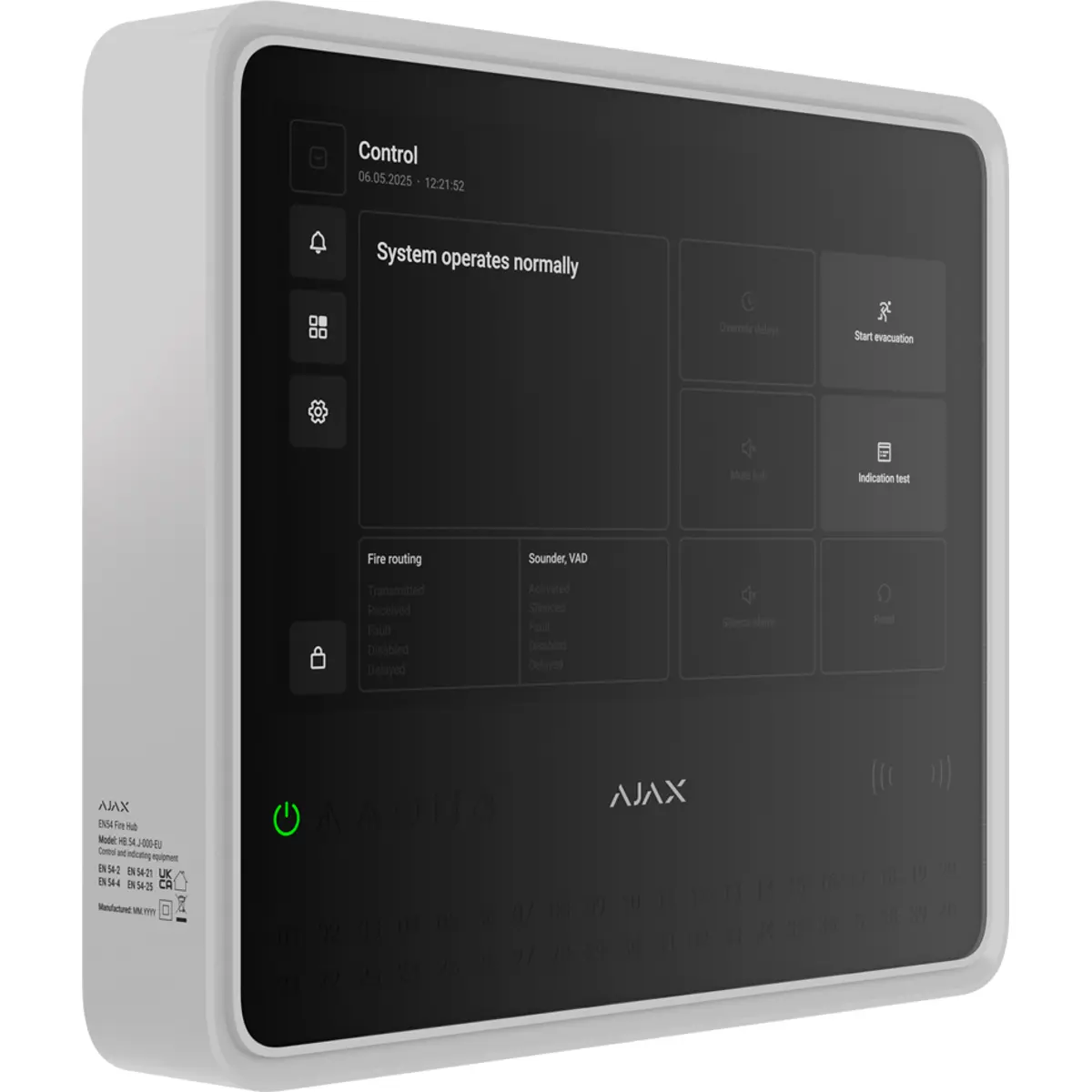

A EN54 Fire Hub Jeweller é uma central de deteção de incêndio (CDI) sem fios, projetada para integrar num único sistema a deteção de incêndio, proteção contra intrusão, automatização e videovigilância. Com um ecrã tátil IPS de 10,1″, oferece uma interface intuitiva para o controlo e monitorização do sistema, permitindo uma gestão eficiente de alarmes, falhas e testes. Certificada segundo a norma EN 54, garante fiabilidade e segurança em instalações comerciais e públicas.
PRINCIPAIS CARACTERÍSTICAS
● Suporte até 200 dispositivos Ajax, incluindo sensores EN54, botões manuais e dispositivos de intrusão
● Gestão de até 40 zonas de incêndio, com indicação visual e sonora no painel
● Compatível com Ajax NVRs, câmaras Ajax e câmaras IP ONVIF ou RTSP
● Comunicação via Ethernet, Wi-Fi e duas ranhuras micro-SIM (2G/4G LTE)
● Autonomia até 72 horas com bateria interna (não incluída)
● Comunicação Jeweller e Wings com encriptação dinâmica e alcance até 1.800 m
● Ecrã tátil IPS 10,1″ (1024 × 600 px) com interface multilingue e controlo completo
● Saídas de relé duplas para reporte de alarmes e falhas à central recetora
● Compatível com cenários automáticos (por alarme, horário, temperatura, CO₂, etc.)
● Atualizações OTA (OS Malevich) e gestão remota via aplicações Ajax
FUNCIONALIDADES EM DESTAQUE
✅ Comunicação de Alta Fiabilidade
A Fire Hub utiliza os protocolos sem fios Jeweller e Wings, garantindo comunicação bidirecional segura com encriptação de bloco e troca dinâmica de chaves. Estes protocolos asseguram um alcance de até 1.800 metros em espaço aberto, com deteção de interferências e salto de frequência para evitar inibição de sinal.
✅ Gestão Integrada de Incêndio e Intrusão
Permite combinar dispositivos de deteção de incêndio e de intrusão no mesmo sistema, com notificação automática de alarmes, falhas e eventos. Suporta até 40 zonas de incêndio, cada uma configurável para múltiplas divisões.
✅ Controlo Intuitivo via Ecrã Tátil

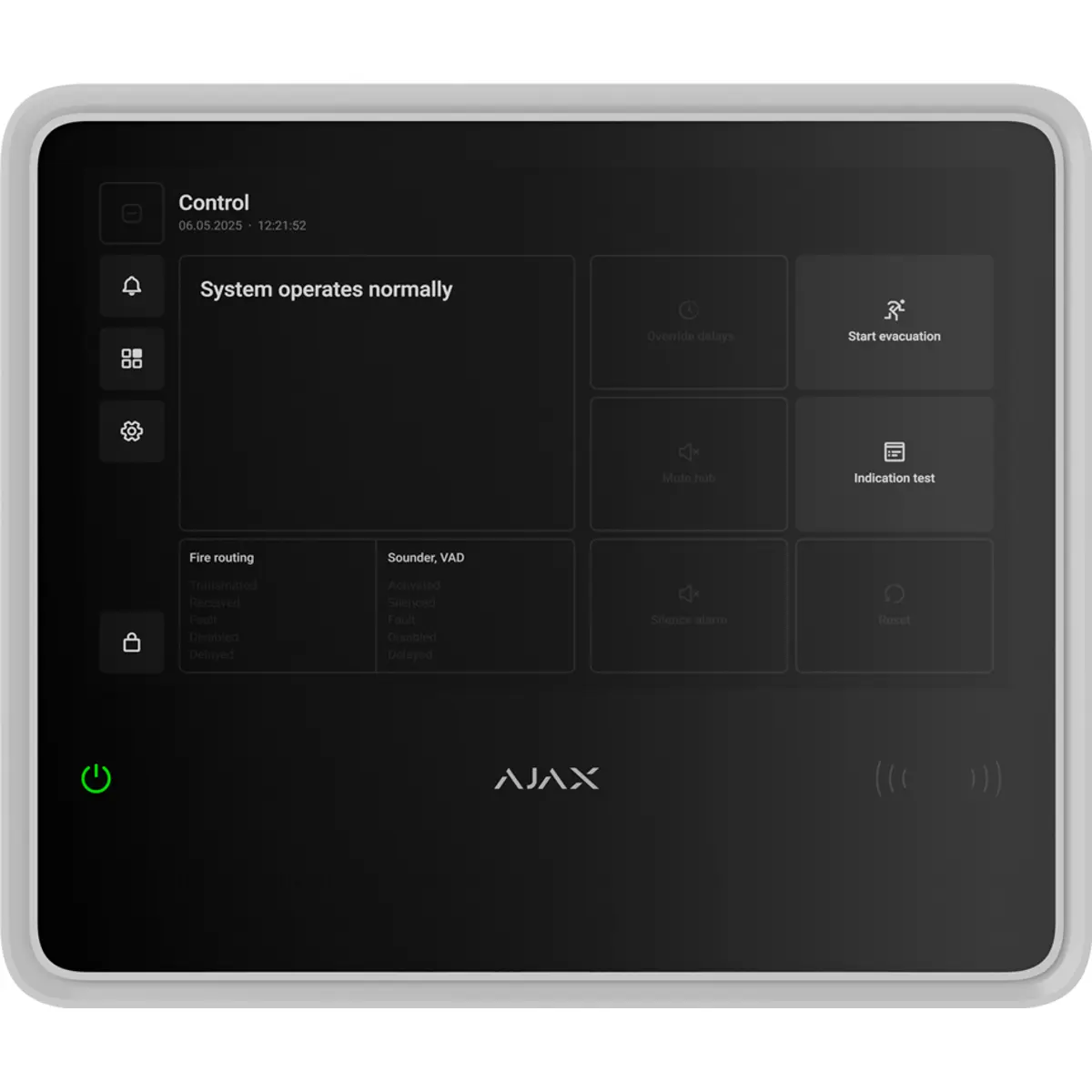

O ecrã IPS de 10,1″ apresenta o estado do sistema, alarmes ativos e histórico de eventos (até 5.000 registos). Os utilizadores podem iniciar evacuações, silenciar sirenes, testar dispositivos ou repor o sistema diretamente.
✅ Autonomia e Redundância
Graças ao suporte para bateria interna (24h ou 72h, vendida separadamente), a central continua operacional durante falhas de energia. O sistema alterna automaticamente entre Ethernet, Wi-Fi e redes móveis, assegurando comunicação contínua com a Ajax Cloud e com a central recetora.
✅ Videovigilância e Fotoverificação
Compatível com até 492 câmaras (Ajax ou de terceiros via ONVIF/RTSP). Suporta verificação fotográfica através de detetores MotionCam, com fotos até 960×720 px e envio em menos de 9 segundos.
✅ Segurança e Proteção Anti-Sabotagem
Inclui botão de tamper anti-sabotagem, deteção de remoção, autenticação de dispositivos e encriptação de dados armazenados e transmitidos. Garante deteção de perda de ligação em até 36 segundos, conforme EN 54-25.
ESPECIFICAÇÕES
◾ Capacidade do sistema
- Dispositivos: até 200
- Zonas de incêndio: até 40
- Utilizadores: até 200
- Registo de eventos: até 5.000
◾ Comunicação sem fios
- Tecnologias: Jeweller e Wings
- Alcance máximo: até 1.800 m (em campo aberto)
- Modulação: GFSK
- Encriptação: dinâmica, com salto de frequência
- Bandas de frequência:
· 866.0–866.5 MHz
· 868.0–868.6 MHz
· 868.7–869.2 MHz
· 905.0–926.5 MHz
· 915.85–926.5 MHz
· 921.0–922.0 MHz
◾ Canais de comunicação
- Ethernet: 1 porta RJ45 (100 Mbps)
- Wi-Fi: 802.11 b/g/n (até 72 Mbps)
- 2× micro-SIM (2G/4G LTE: B1/B3/B5/B7/B8/B20)
◾ Notificações
- Tipos: Push, SMS e chamadas
- Eventos: alarmes, falhas, alterações de estado e eventos de automatização
◾ Saídas de relé
- Relé 1: falha do sistema (NC)
- Relé 2: alarme de incêndio (NO)
- Carga máxima: 2 A / 30 V⎓
◾ Interface e controlo
- Ecrã IPS 10,1″ (1024×600 px)
- Sensor tátil capacitivo
- Idioma configurável
- Indicadores LED: alarme (vermelho), falha (amarelo), alimentação (verde)
◾ Som integrado
- Volume: ≥60 dB a 1 m (alarme)
- ≥50 dB a 1 m (falha)
◾ Alimentação
- Externa: 110–240 V~ (50/60 Hz)
- Interna (opcional): 7,4 V⎓ Li-ion 5 Ah / 10 Ah
- Consumo em espera: até 60 W
◾ Autonomia com bateria*
- EN54 Internal Battery (24h): até 24 h
- EN54 Internal Battery (72h): até 72 h
◾ Dimensões e construção
- 263 × 223 × 54 mm
- Peso: 1.526 g
- Material retardante de chama (UL94 V-0)
- Grau de proteção: IP20
- Temperatura de funcionamento: -10 °C a +40 °C
- Humidade até 75% (sem condensação)
◾ Normas e conformidade
- EN 54 (CDI sem fios)
- EN 50131 (intrusão)
- EN 54-25 (comunicação sem fios)
CONTEÚDO DA EMBALAGEM
- EN54 Fire Hub Jeweller – White

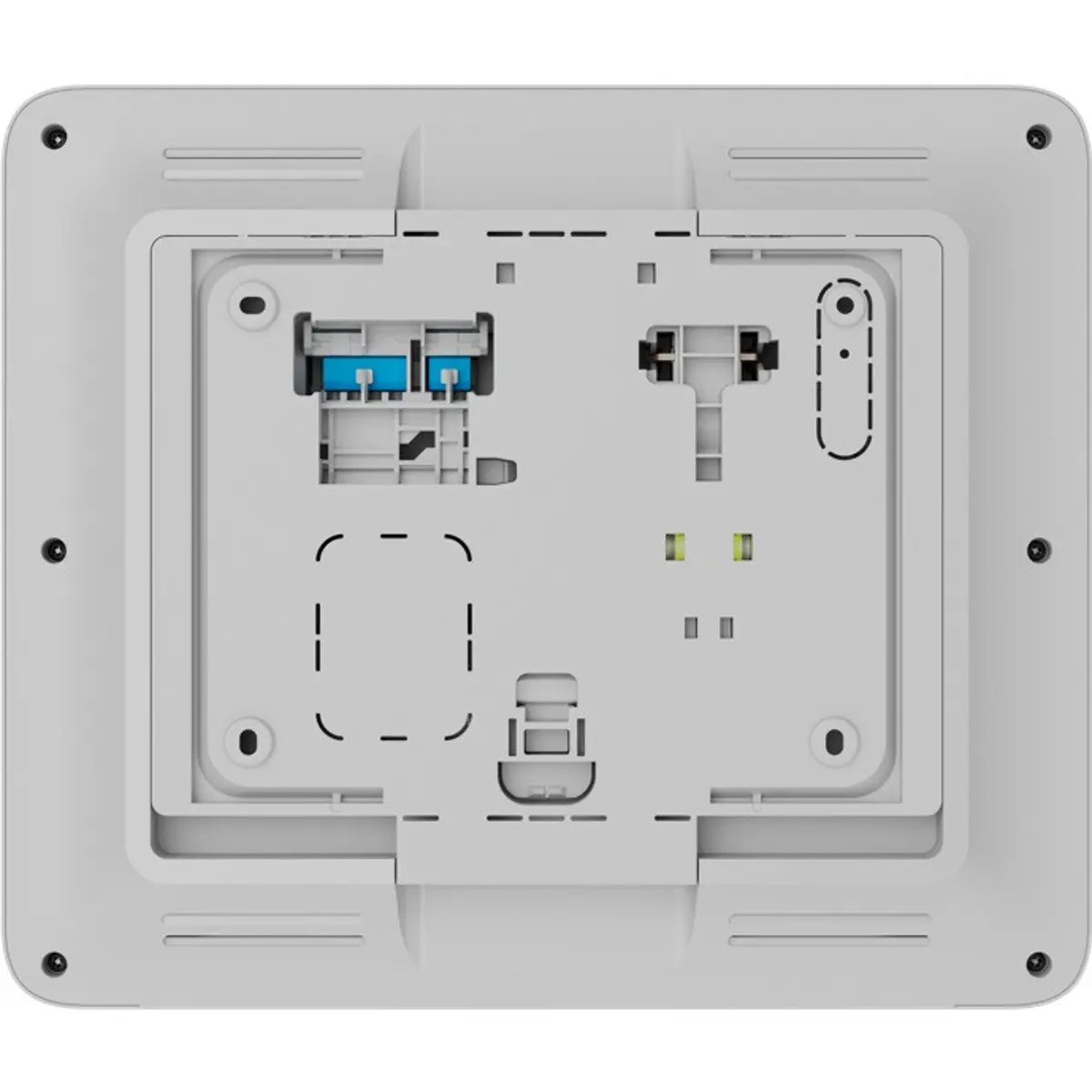

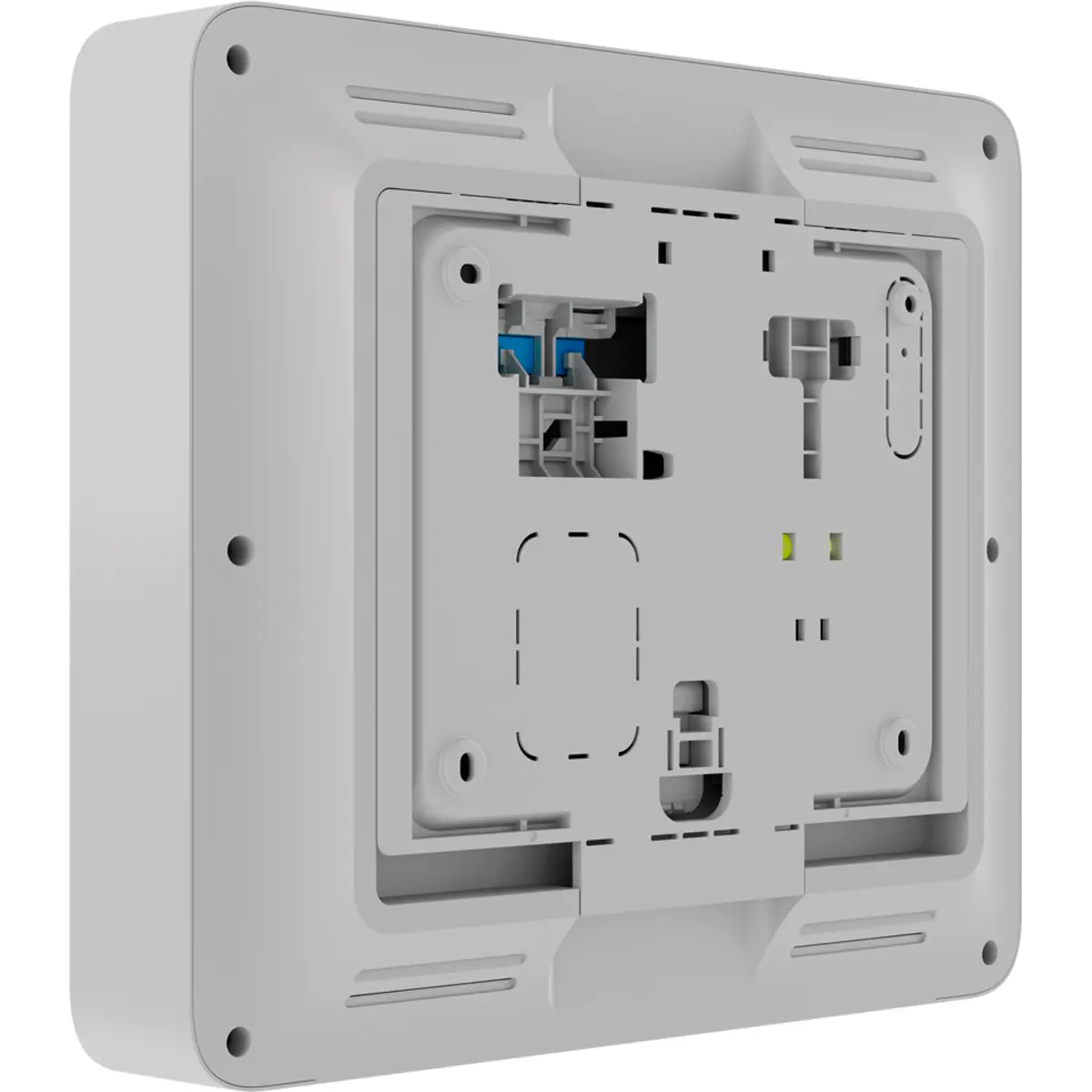

- Painel de montagem SmartBracket
- Kit de instalação
- Cabo Ethernet
- Ferramenta especial (chave)
- Guia de início rápido
NOTAS
◾ Esta central funciona com alimentação de 110–240 V AC e, para cumprir a norma EN 54 e assegurar o funcionamento durante falhas de energia, deve ser equipada com uma bateria interna compatível (não incluída).

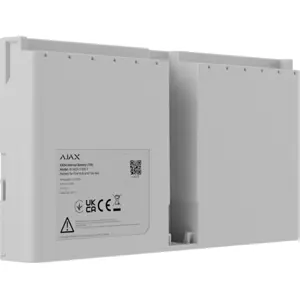

◾ As baterias compatíveis são: EN54 Internal Battery (24h) e EN54 Internal Battery (72h), que oferecem respetivamente até 24 horas e 72 horas de funcionamento autónomo.
◾ Instalação interior apenas, em superfície vertical e conforme requisitos elétricos de segurança.

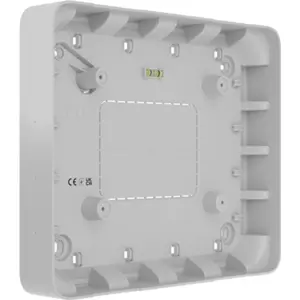

◾ Para passagem externa de cabos, recomenda-se o acessório GlandBox (não incluído).
◾ O sistema requer ligação à Ajax Cloud para notificações e gestão remota.
