O TB6600 é um driver de motor de passo robusto e eficiente, ideal para aplicações que exigem elevada precisão no controlo de movimentos. Fácil de configurar através de DIP switches, este módulo é amplamente utilizado em CNC, impressoras 3D, máquinas de gravação a laser e outros projetos de automação. A sua versatilidade e fiabilidade fazem dele uma escolha de confiança para makers, hobbistas e profissionais.
PRINCIPAIS CARACTERÍSTICAS
● Compatível com uma vasta gama de motores de passo do tipo NEMA

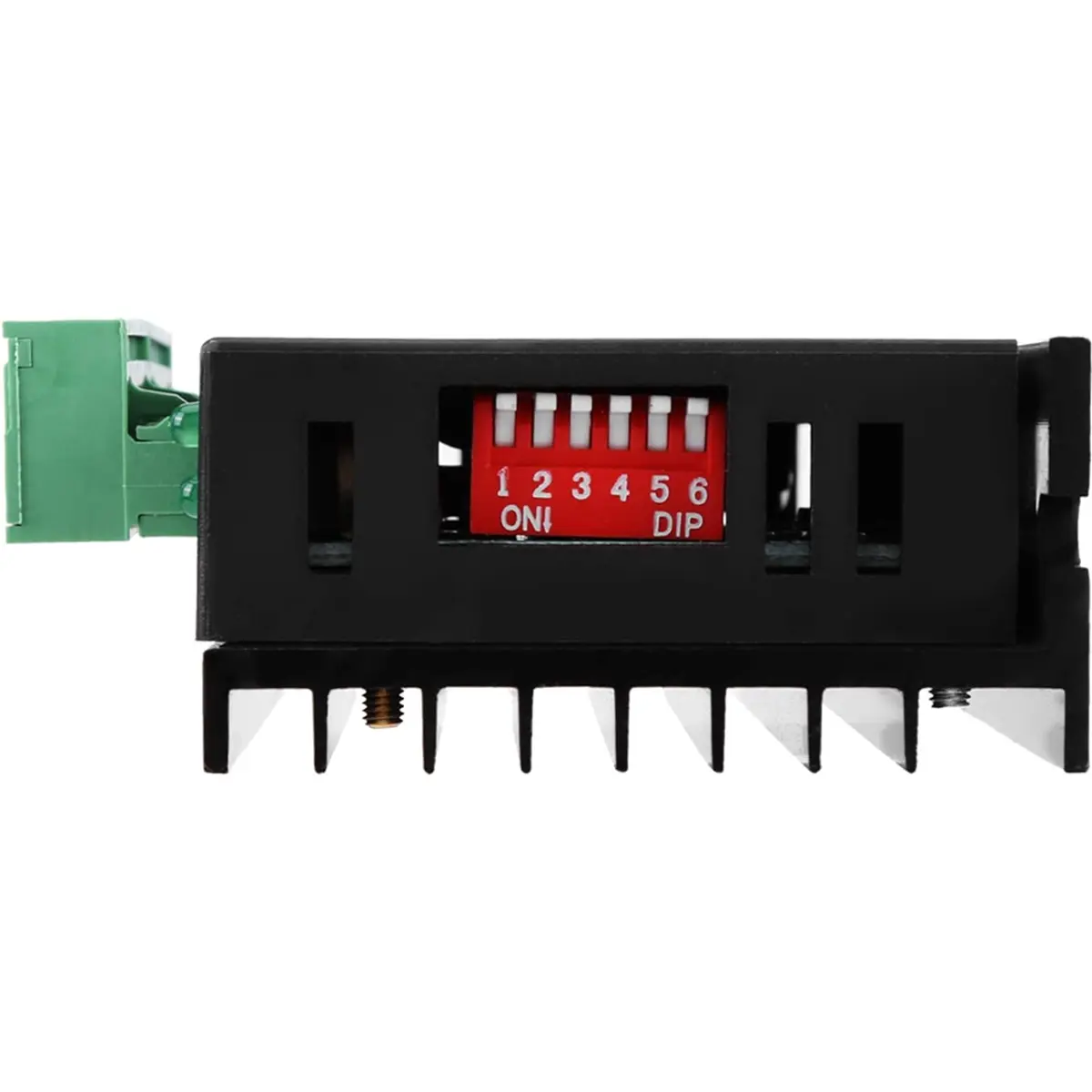

● Configuração simples através de DIP switches
● Proteções integradas contra sobrecorrente, sobretensão e subtensão
● Ampla gama de tensão de alimentação (9 a 42 VDC)
● Corrente de saída ajustável entre 0,5 A e 4,0 A
● Suporte para resoluções de micro-passo até 6400 ppr
● Frequência de pulsos até 50 kHz
● Entradas de sinal isoladas, compatíveis com 5-24 VDC
ESPECIFICAÇÕES
◾ Modelo: TB6600
◾ Funcionalidade especial: Configuração por DIP switch
◾ Corrente de saída: 0,5 – 4,0 A
◾ Tensão de alimentação: 9 – 42 VDC
◾ Intervalo de subdivisão: 200 – 6400 ppr
◾ Frequência de pulsos: 0 – 50 kHz
◾ Entrada de sinal:
- Tipo: Single-ended, pulso/direção
- Nível compatível: 5 – 24 VDC
- Isolação elétrica incluída
◾ Funções de proteção:
- Sobrecorrente
- Sobretensão
- Subtensão
◾ Compatibilidade:
- NEMA08-01, NEMA08-02, NEMA08-03, NEMA08-05HS
- NEMA11-02
- NEMA14-02
- NEMA17-01, NEMA17-02, NEMA17-03, NEMA17-04, NEMA17-05GM, NEMA17-06, NEMA17-07GM, NEMA17-08GM
- NEMA23-02, NEMA23-03, NEMA23-05
- NEMA-FLAT01, NEMA-FLAT02
◾ Dimensões: 97 × 71 × 28 mm
◾ Peso: 123 g
◾ Itens incluídos: 1 × driver de motor TB6600
