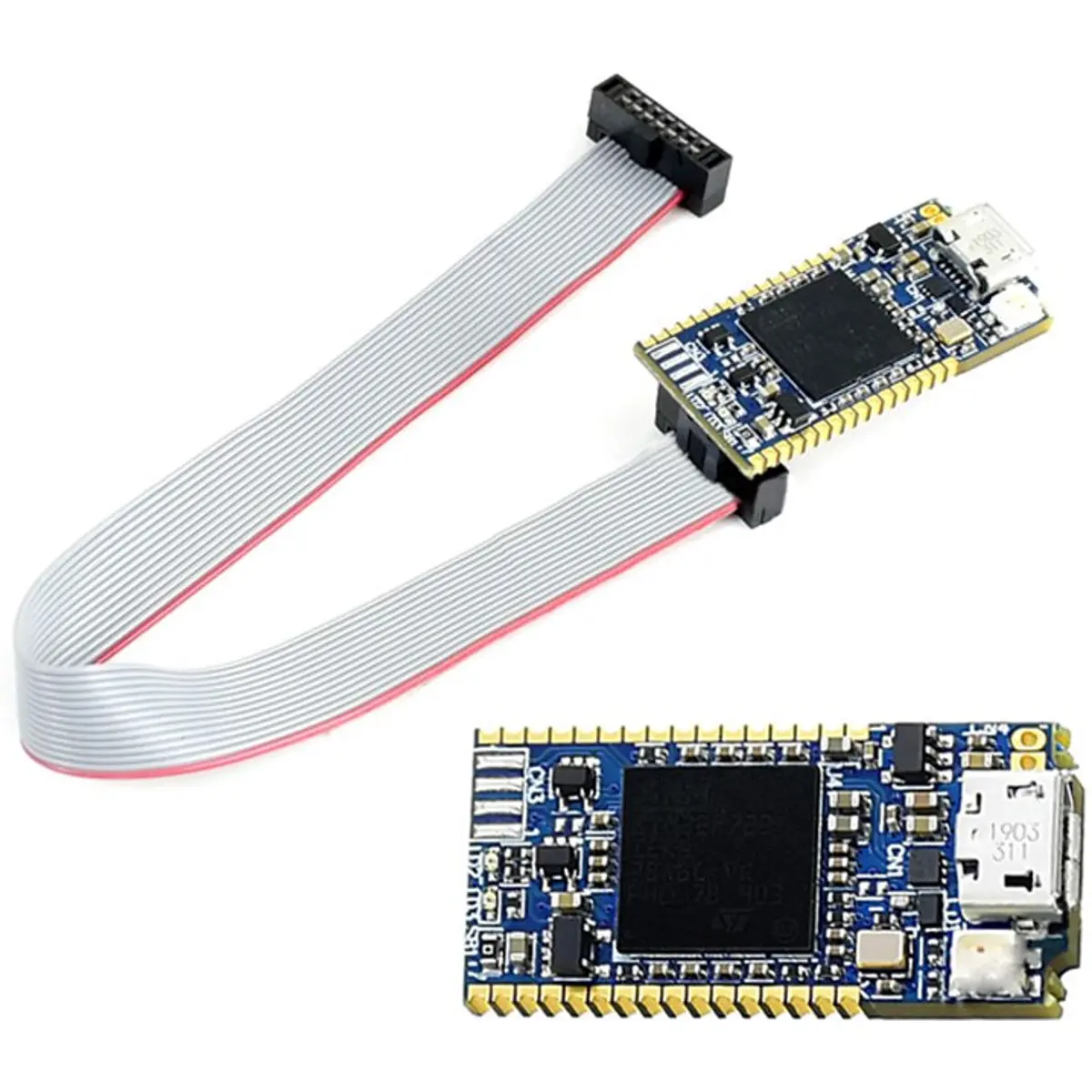

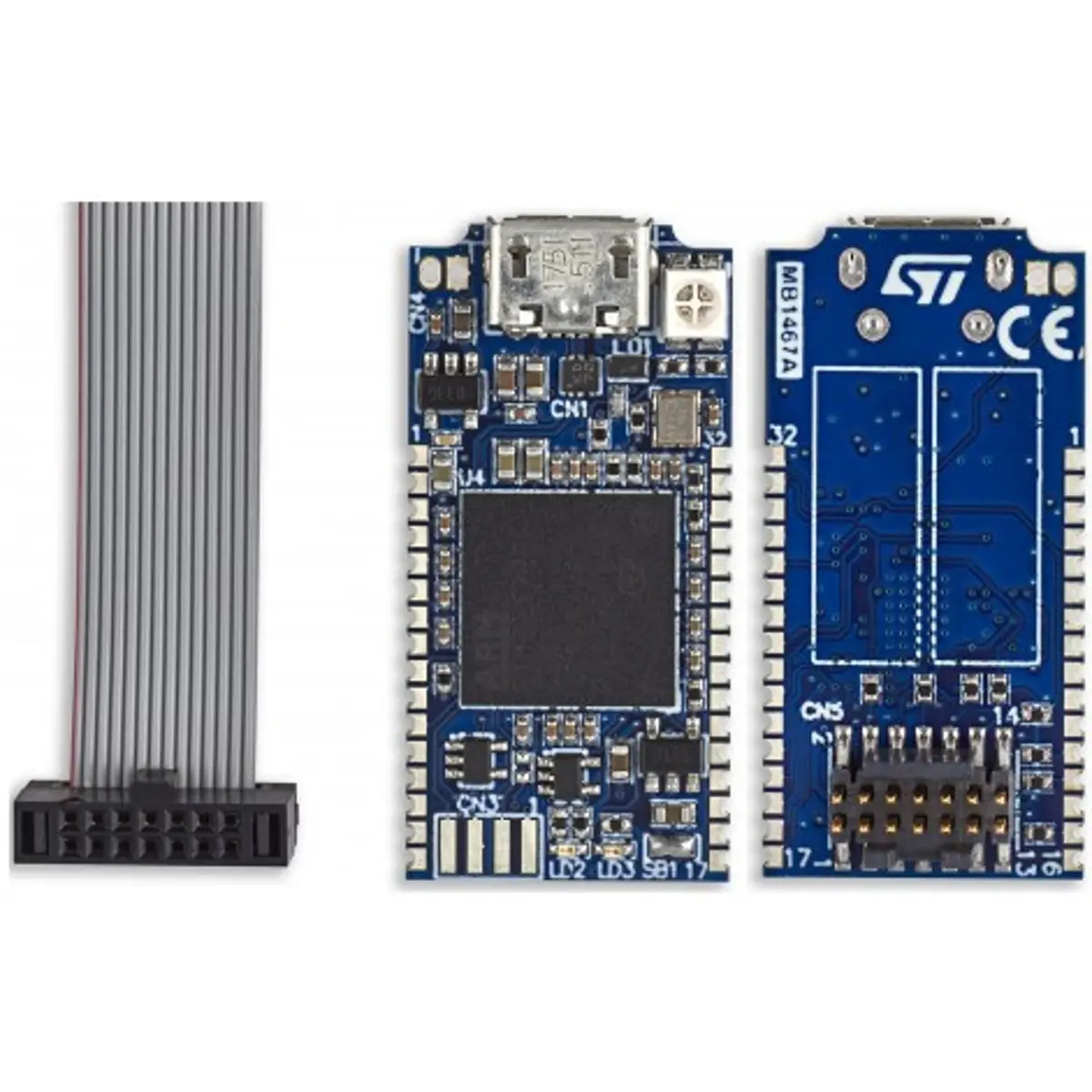

O STLINK-V3MINI é uma mini sonda autónoma de depuração e programação para microcontroladores STM32. imagem stlink-v3mini As interfaces JTAG/SWD são utilizadas para comunicar com qualquer microcontrolador STM32 localizado numa placa de aplicação.
O STLINK-V3MINI também fornece uma interface de porta COM Virtual que permite ao PC anfitrião comunicar com o microcontrolador de destino através de uma UART.
O STLINK-V3MINI é uma versão portátil, debugger//programador fácil de usar, incluindo o interface STDC14 com o seu flat cable.
Todas as características
- Sonda autónoma
- Aproximadamente 15x30mm de integração de alta densidade PCB
- Entregue com conector de depuração STDC14 de passo 1,27 mm e cabo plano STDC14 para STDC14
- Autoalimentado através de um conector USB (Micro-B)
- Interface USB 2.0 compatível com alta velocidade
- Suporte directo de actualização de firmware (DFU)
Características específicas de JTAG / depuração de fio de série (SWD):
- Suporte de tensão de aplicação de 3V a 3,6V e entradas tolerantes de 5V
- Apoio à comunicação JTAG
- Suporte de comunicação SWD e visualizador de fios em série (SWV)
Características específicas da porta virtual COM (VCP):
- Suporte de tensão de aplicação de 3 V a 3,6 V na interface UART e entradas tolerantes de 5 V
- Frequência VCP até 15 MHz
- Programação Flash Drag-and-drop
- LEDs de duas cores: comunicação, potência
- Inclui protecção de sinais STDC14
