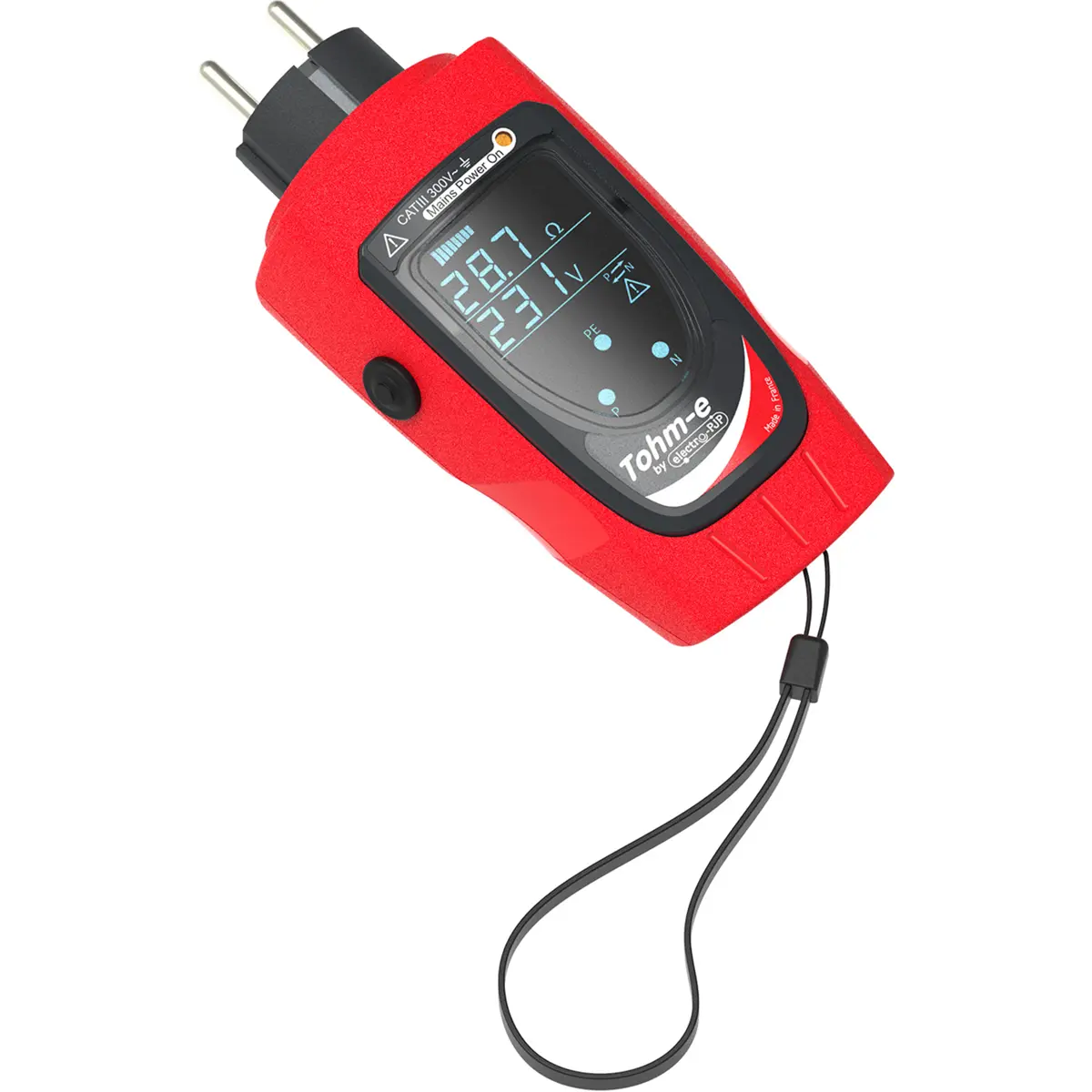

T2-BE30 - Medidor de resistência de terra CAT III via tomada 230V - electro-PJP Tohm-e

O T2-BE30 (Tohm-e) é um medidor de resistência de terra e verificador de tomadas elétricas concebido para uma utilização rápida, segura e sem necessidade de ligações adicionais. Basta inserir diretamente numa tomada monofásica para obter medições fiáveis da resistência de terra, tensão e estado da instalação elétrica.

Ideal para técnicos e profissionais de manutenção, este equipamento permite validar rapidamente a conformidade da ligação à terra e identificar falhas de cablagem, garantindo maior segurança e eficiência nas inspeções elétricas.

PRINCIPAIS CARACTERÍSTICAS
◆ Medição da resistência de terra diretamente através da tomada (0 a 2000 Ω)
◆ Funcionamento sem cabos ou acessórios – ligação direta à tomada
◆ Compatível com instalações monofásicas 230 V (2 polos + terra, sistema TT)
◆ Indicação clara de estado OK / não OK com limiar de 30 Ω
◆ Medição de tensão fase-neutro em True RMS
◆ Não dispara diferencial de 30 mA durante a medição (corrente de teste reduzida)
◆ Possibilidade de ativação manual do diferencial de 30 mA para teste
◆ Deteção de erros de cablagem (fase/neutro invertidos, ausência de terra, etc.)
◆ Alimentação automática através da própria tomada (sem baterias)
◆ Design compacto, portátil e de utilização com uma só mão
◆ Cabeça rotativa para melhor ergonomia em diferentes posições de tomada

ESPECIFICAÇÕES
• Tipo de produto: Medidor de resistência de terra / verificador de tomadas
• Aplicação:
  - Instalações monofásicas 230 V~
  - Sistema de ligação à terra TT
• Medição de resistência de terra:
  - Intervalo: 0,0 Ω a 2000 Ω
  - Resolução: até 2,00 kΩ
  - Corrente de teste: ~18 mA
  - Precisão:
    · ±0,7 Ω (0–19,9 Ω)
    · ±6,1 Ω (20–99,9 Ω)
    · ±7,0 Ω (100–999 Ω)
    · ±16,0 Ω (1–2 kΩ)
• Medição de tensão:
  - Intervalo: aproximadamente 50 a 440 V (TRMS)
  - Precisão: ±4 V
• Limiar de conformidade: 30 Ω (indicador OK / não OK)
• Compatibilidade diferencial:
  - Compatível com diferenciais de 30 mA
  - Não provoca disparo durante medição
• Alimentação:
  - Direta pela tomada (sem bateria)
• Condições ambientais:
  - Temperatura de funcionamento: 0 °C a 40 °C
  - Temperatura de armazenamento: -10 °C a +60 °C
  - Humidade: até 93% HR a 40 °C
• Segurança e normas:
  - Categoria CAT III 300 V
  - Grau de proteção IP2X
  - Conformidade: EN/IEC 61010-1, EN/IEC 61557-1, EN/IEC 61557-3
• Dimensões: 100 × 75 × 63 mm
• Peso: Aproximadamente 275 g

CONTEÚDO DA EMBALAGEM
• Medidor de resistência de terra T2-BE30
• Manual do utilizador

NOTAS
• O equipamento utiliza uma ficha híbrida tipo E/F (CEE 7/7), sendo compatível com tomadas tipo E (pino de terra) e tipo F (Schuko).
• Foi concebido para sistemas TT, podendo a precisão das medições variar noutros sistemas de terra.
• A medição pode ser influenciada por redes em paralelo ou perturbações transitórias.
• O dispositivo não substitui equipamentos de teste completos nem deve ser usado como detetor de tensão.
• A ativação do diferencial provoca interrupção de energia no circuito.
• Recomenda-se verificação/calibração periódica (ex.: anual) para garantir precisão.
