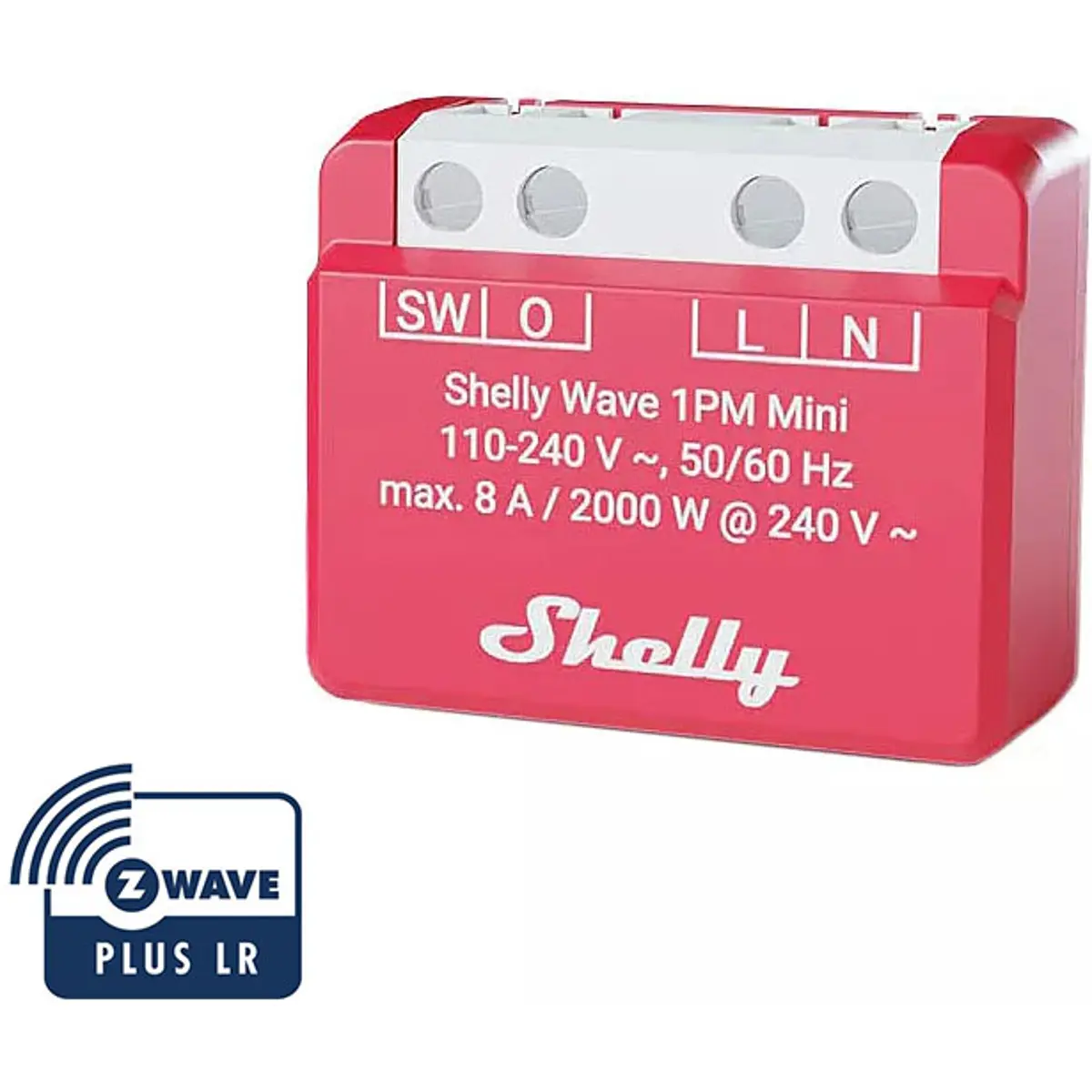

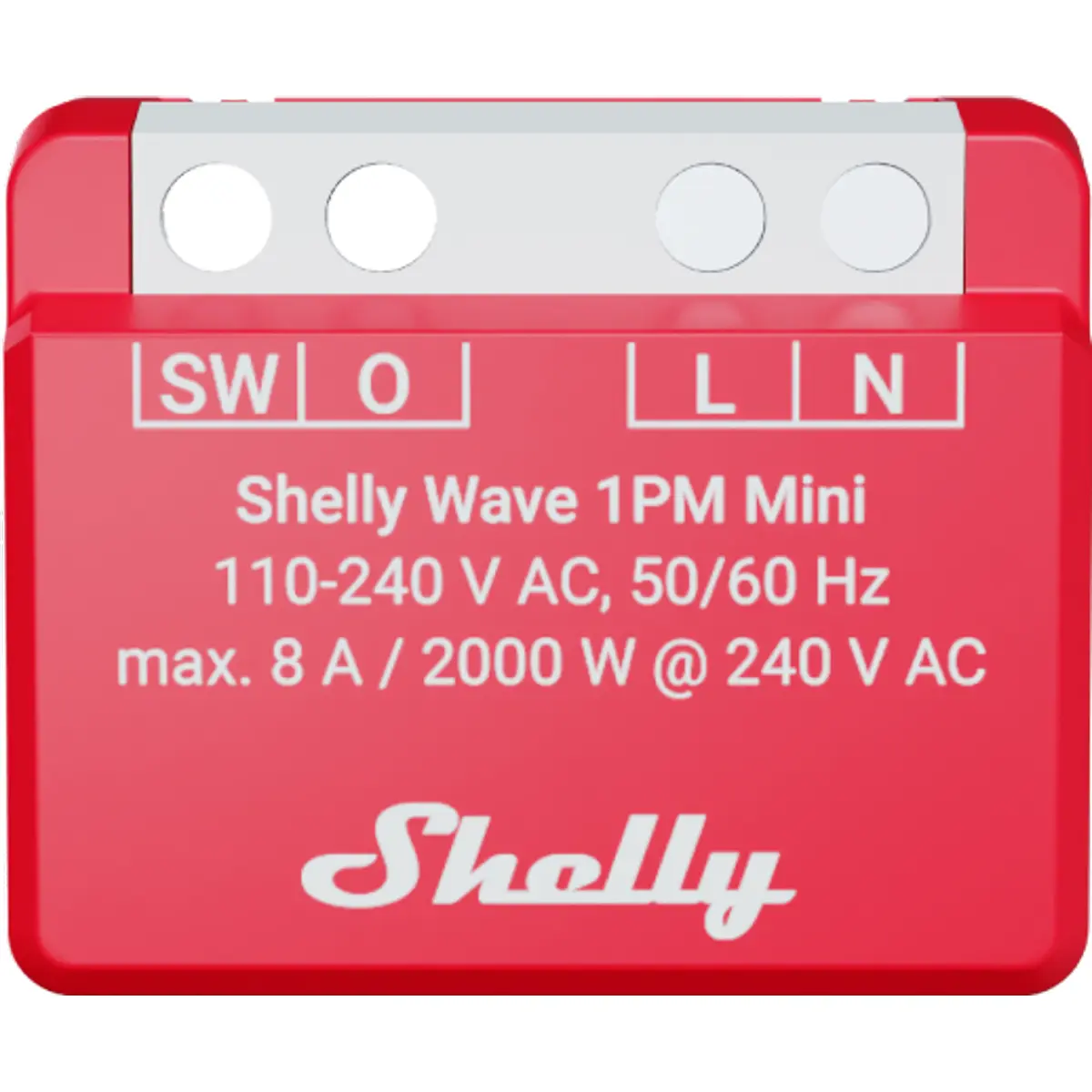

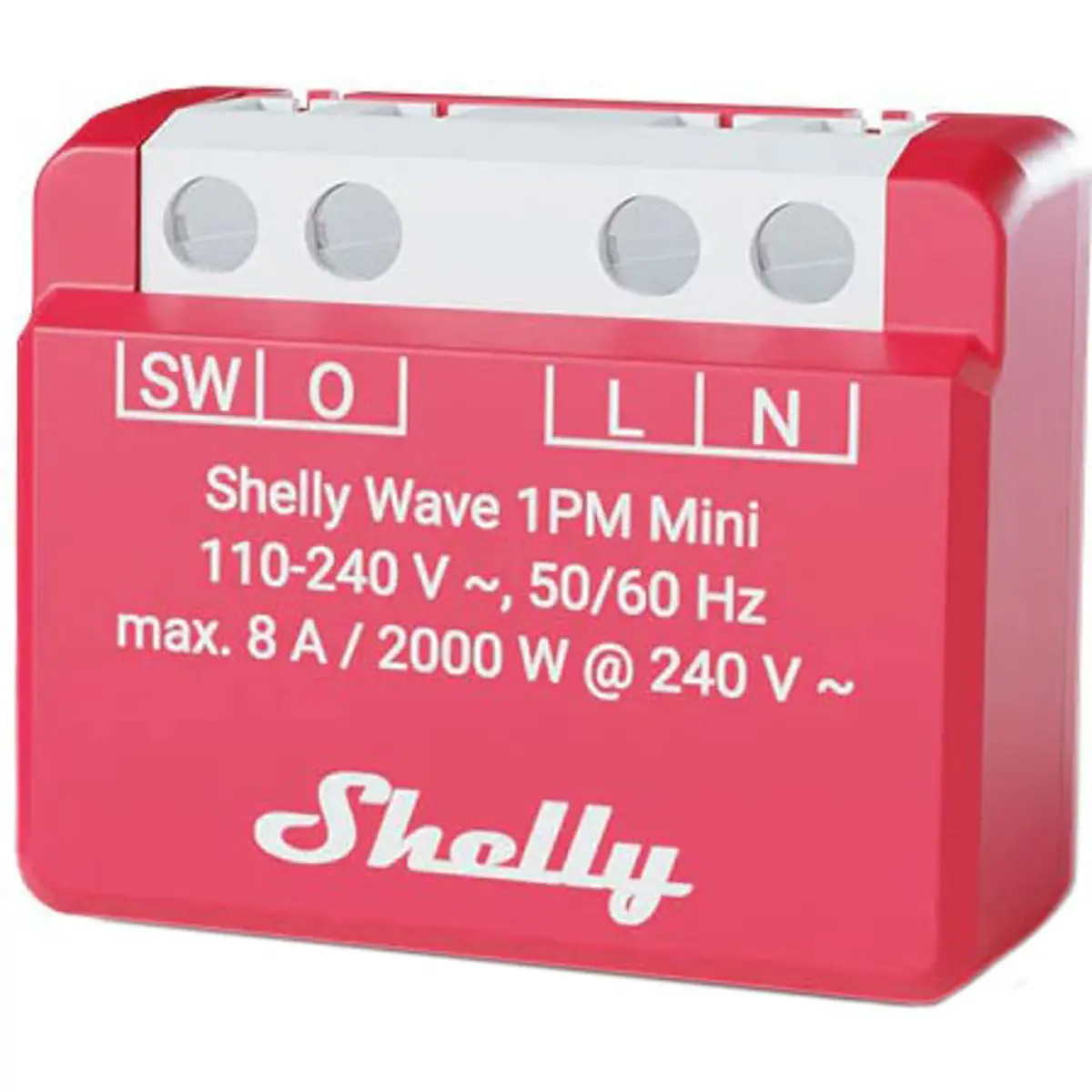

Shelly Wave 1PM Mini LR é o menor interruptor inteligente Z-Wave do mundo com medição de energia integrada e suporte para Z-Wave Long Range. Permite controlar remotamente luzes e aparelhos elétricos até 8 A e monitorizar o seu consumo, oferecendo ainda proteção contra sobrecorrente, sobretensão e sobreaquecimento.
PRINCIPAIS CARACTERÍSTICAS
● Compacto e potente: controla cargas até 8 A a 240 V AC
● Medição de energia: monitoriza consumo instantâneo (W) e acumulado (kWh)
● Conectividade avançada: suporta Z-Wave Mesh (868,4 MHz) e Z-Wave Long Range (864 MHz)
● Alcance excecional: até 40 m em interiores (Mesh) e até 1000 m em exteriores (Long Range, linha de vista)
● Segurança elevada: suporta S2 Authenticated Security e atualizações OTA
● Instalação simples: compatível com caixas de aparelhagem padrão, interruptores e botões de pressão
● Eficiência energética: consumo próprio inferior a 0,3 W
● Baseado na tecnologia Z-Wave 800 Series com inclusão SmartStart
FUNCIONALIDADES EM DESTAQUE
✅ Medição de energia em tempo real
Permite visualizar potência instantânea (W) e energia acumulada (kWh), ajudando a otimizar consumos e detetar anomalias.
✅ Proteções de segurança integradas
Inclui proteção contra sobrecorrente (>8 A +10%), sobretensão (>278 V AC) e sobreaquecimento (>80 °C), desligando automaticamente a carga e notificando o gateway.
✅ Suporte para Z-Wave Mesh e Long Range
Oferece flexibilidade de integração, seja em topologia de malha (com repetição de sinal) ou em rede de longo alcance (estrela), com cobertura até 1 km em exteriores.
✅ Compatibilidade universal
Funciona com qualquer gateway certificado Z-Wave, permitindo integrações em sistemas residenciais, comerciais e industriais.
ESPECIFICAÇÕES
◾ Alimentação
- 110 – 240 V AC, 50/60 Hz
- Consumo próprio < 0,3 W
◾ Capacidade de comutação
- Corrente máxima: 8 A
- Potência máxima: 2000 W
◾ Medição de energia
- Potência instantânea (W)
- Energia acumulada (kWh)
◾ Proteções integradas
- Sobretemperatura (>80 °C)
- Sobrecorrente (>8 A +10%)
- Sobretensão (>278 V AC)
◾ Conectividade
- Z-Wave 800 Series
- Frequência Mesh: 868,4 MHz (alcance até 40 m em interiores)
- Frequência Long Range: 864 MHz (alcance até 1000 m em exteriores, linha de vista)
- Segurança: S0, S2 Unauthenticated, S2 Authenticated
◾ Interfaces elétricas
- Entrada: 1 terminal para interruptor/botão
- Saída: 1 relé com medição de energia
- Bornes de alimentação: N, L
◾ Instalação

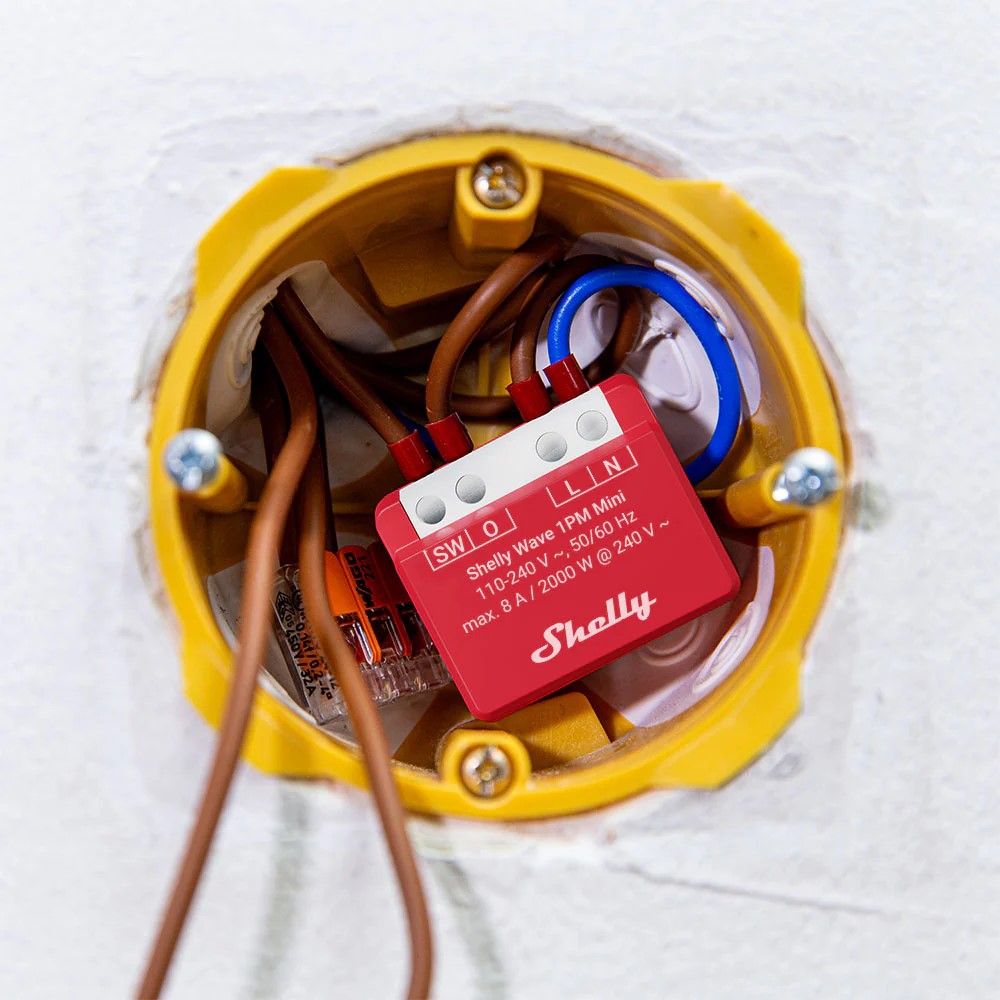

- Montagem em caixa de aparelhagem
- Secção condutor: 0,2 a 2,5 mm²
- Binário máximo dos terminais: 0,4 Nm
◾ Condições ambientais
- Temperatura: -20 °C a 40 °C
- Humidade: 30% a 70% RH
- Altitude máxima: 2000 m
◾ Dimensões e peso

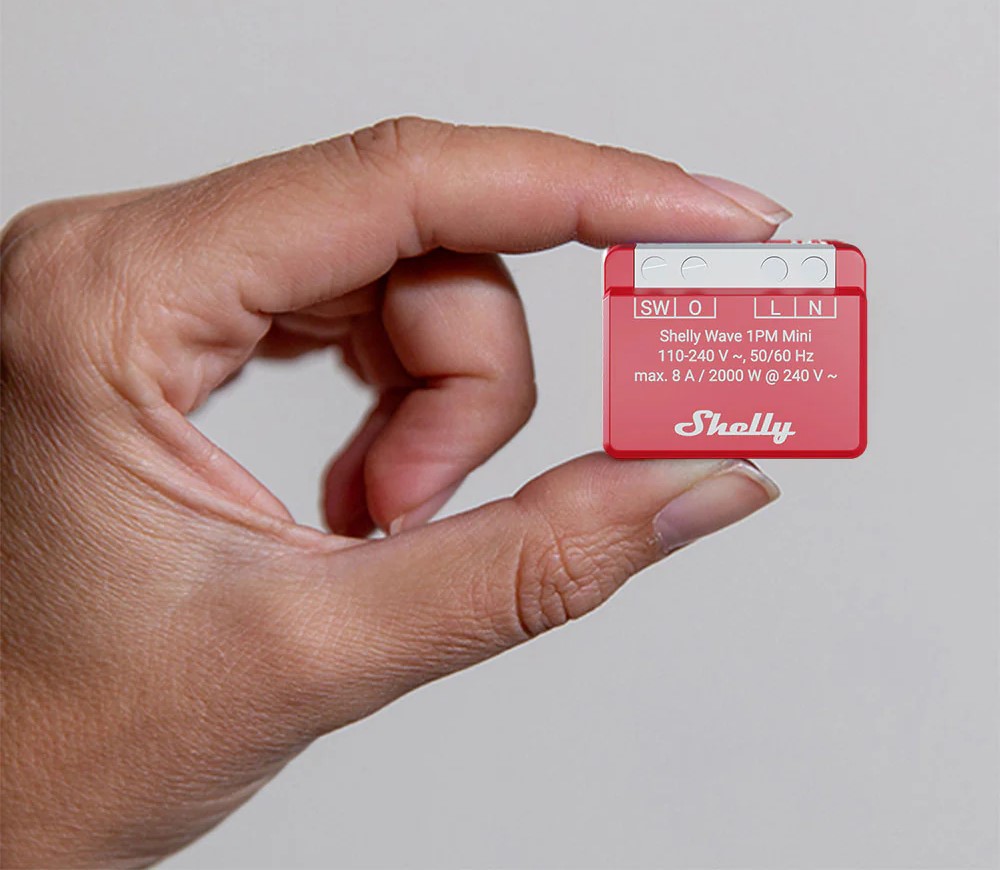

- 29 × 35 × 16 mm
- 18 g
NOTAS
◾ O dispositivo não inclui gateway (é necessário um hub Z-Wave para configuração).
◾ Funciona tanto com interruptores convencionais como com botões de pressão.
◾ Inclui função SmartStart para inclusão rápida através de código QR.
◾ Suporta topologia Z-Wave Mesh e Z-Wave Long Range (estrela), sendo necessário selecionar um desses modos durante o processo de inclusão.
◾ Em modo Z-Wave Long Range, o dispositivo comunica apenas com o gateway (não funciona como repetidor), mas permite um alcance muito superior: até 1 km em linha de vista ou até 80m em interiores (dependendo das condições locais).
Informação adicional:
▶ Site oficial da Shelly (EN)
▶ Shelly Knowledge Base
▶ Manual de instruções (PDF)
Esquema de ligações:
Esquema interno simplificado:
