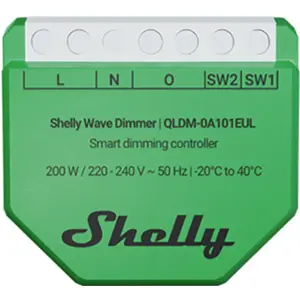

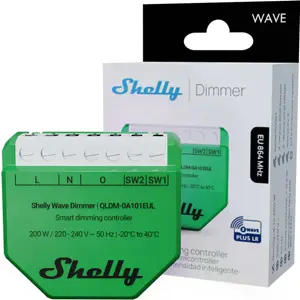

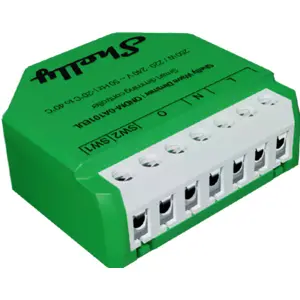

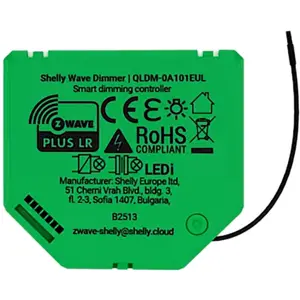

El Shelly Wave Dimmer es un controlador inteligente de regulación de luminosidad que permite ajustar y controlar de forma remota luces regulables a través de smartphone, tablet, PC o un sistema de automatización.
Funciona como dimmer de corte de fase descendente (trailing edge), pudiendo instalarse con o sin hilo neutro, y ofrece mediciones de consumo, protección avanzada y compatibilidad total con dispositivos Z-Wave.
PRINCIPALES CARACTERÍSTICAS
● Control inteligente de luces regulables hasta 200 W
● Funciona con o sin hilo neutro (necesario bypass para cargas inferiores a 5 W)
● Compatible con Z-Wave Plus (868,4 MHz) y Z-Wave Long Range (864 MHz)
● Alcance de hasta 40 m en interiores (mesh) y hasta 1000 m en campo abierto (Long Range)
● Medición de potencia, energía, corriente y tensión en tiempo real
● Protecciones integradas contra sobrecalentamiento, sobrecorriente y sobretensión
● Consumo ultrarreducido: < 0,3 W
● Tecnología Z-Wave 800 Series con inclusión automática mediante SmartStart
● Admite escenas inteligentes, programación y modo nocturno
● Seguridad avanzada S2 con cifrado AES128
ESPECIFICACIONES
◾ Alimentación
- 220-240 V~ 50 Hz
- Consumo propio: < 0,3 W
◾ Conexiones eléctricas
- Entradas: N, 2 x L
- Salidas: 2 terminales de salida
- Entradas de control: 2 terminales para interruptores/botones
◾ Cargas admitidas
- Lámparas LED regulables: hasta 150 W
- Lámparas incandescentes: hasta 200 W
- Halógeno: hasta 200 W
- Transformador ferromagnético + incandescente baja tensión: hasta 200 VA
- Transformadores electrónicos regulables: hasta 200 W
◾ Dimmer
- Tipo: corte de fase descendente (trailing edge)
- Carga mínima sin neutro: 5 W (puede requerir bypass)
◾ Mediciones
- Potencia (W)
- Energía (kWh)
- Corriente (A)
- Tensión (V)
◾ Protecciones
- Sobrecalentamiento (> 95 °C)
- Sobrecorriente (> 0,9 A + 15%)
- Sobretensión (> 278 V AC)
◾ Comunicación
- Protocolo: Z-Wave 800 Series
- Frecuencia Z-Wave Mesh: 868,4 MHz
- Frecuencia Z-Wave Long Range: 864 MHz
- Alcance: hasta 40 m interiores (Mesh) / hasta 80 m interiores o 1000 m exteriores (Long Range)
- Potencia RF máxima: < 25 mW
- Seguridad: S0, S2 no autenticado y S2 autenticado
◾ Características físicas
- Dimensiones: 38,5 x 43,5 x 17 mm
- Peso: 25 g
- Montaje: caja de empotrar (in-wall)
- Terminales de tornillo: par máx. 0,4 Nm
- Sección del conductor: 0,2 a 2,5 mm²
- Longitud de pelado: 6–7 mm
- Material de la carcasa: plástico
- Color: verde lima
◾ Condiciones ambientales
- Temperatura de funcionamiento: -20 °C a 40 °C
- Humedad: 30% a 70% HR
- Altitud máxima: 2000 m
NOTAS
◾ Para cargas inferiores a 5 W, especialmente en una instalación sin neutro, se recomienda el uso de bypass.
◾ En el modo Long Range, el dispositivo no actúa como repetidor Z-Wave.
◾ Se necesita un gateway (hub inteligente) compatible con Z-Wave para la configuración y el uso remoto.
◾ Las conexiones SW1 y SW2 son entradas opcionales para interruptores o botones externos, lo que permite el control local de la luz (con botón único o doble).
◾ No es compatible con el Shelly Plus Add-on, ya que este se ha diseñado exclusivamente para los dispositivos Shelly Plus y Gen3 (no es compatible con la serie Wave).
Información adicional:
⫸ Sitio web portugués de Shelly
⫸ Sitio oficial de Shelly (EN)
⫸ Shelly Knowledge Base
⫸ Manual de instrucciones (PDF)
Esquema de conexiones sin neutro:
Esquema de conexiones con neutro:
Esquema interno simplificado:
