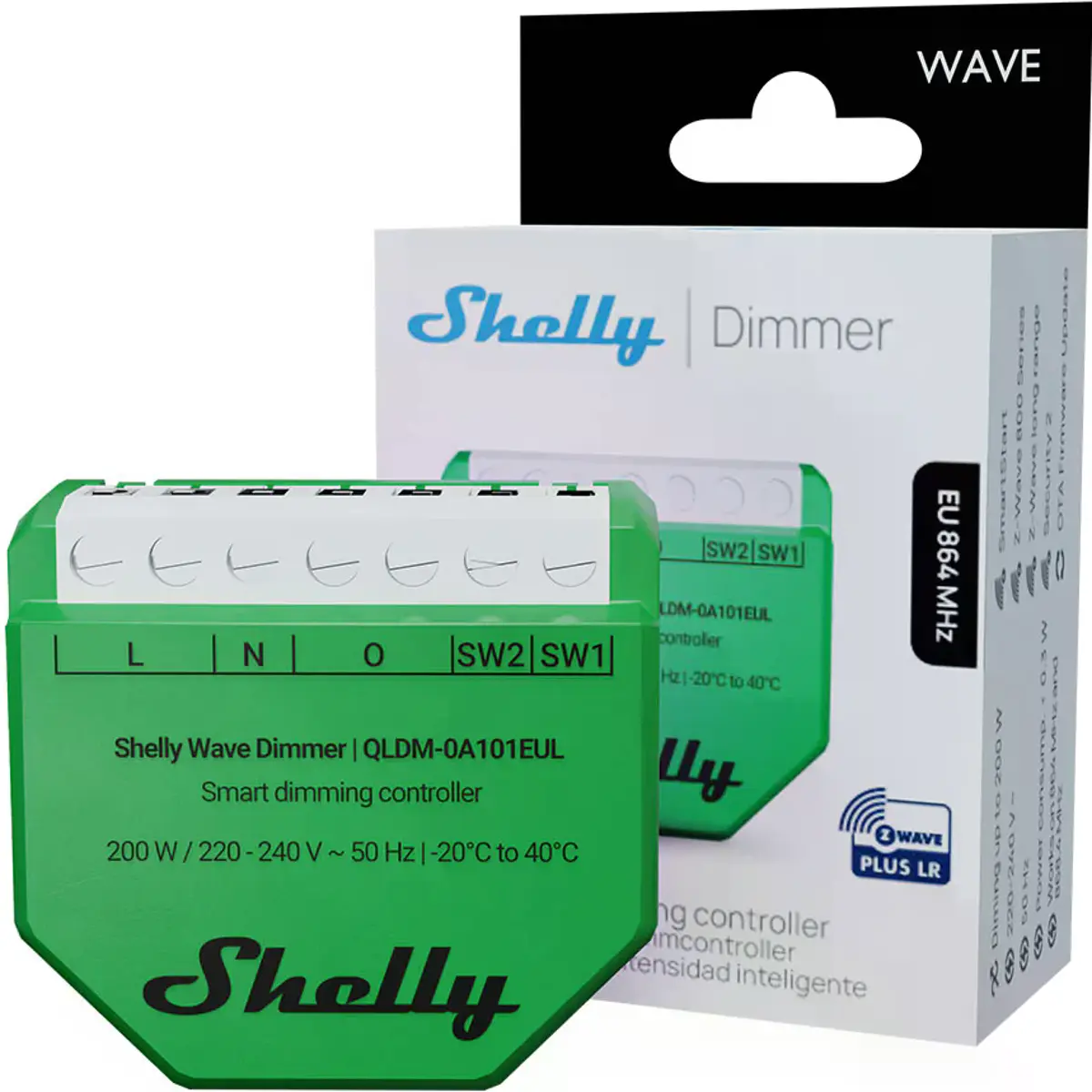

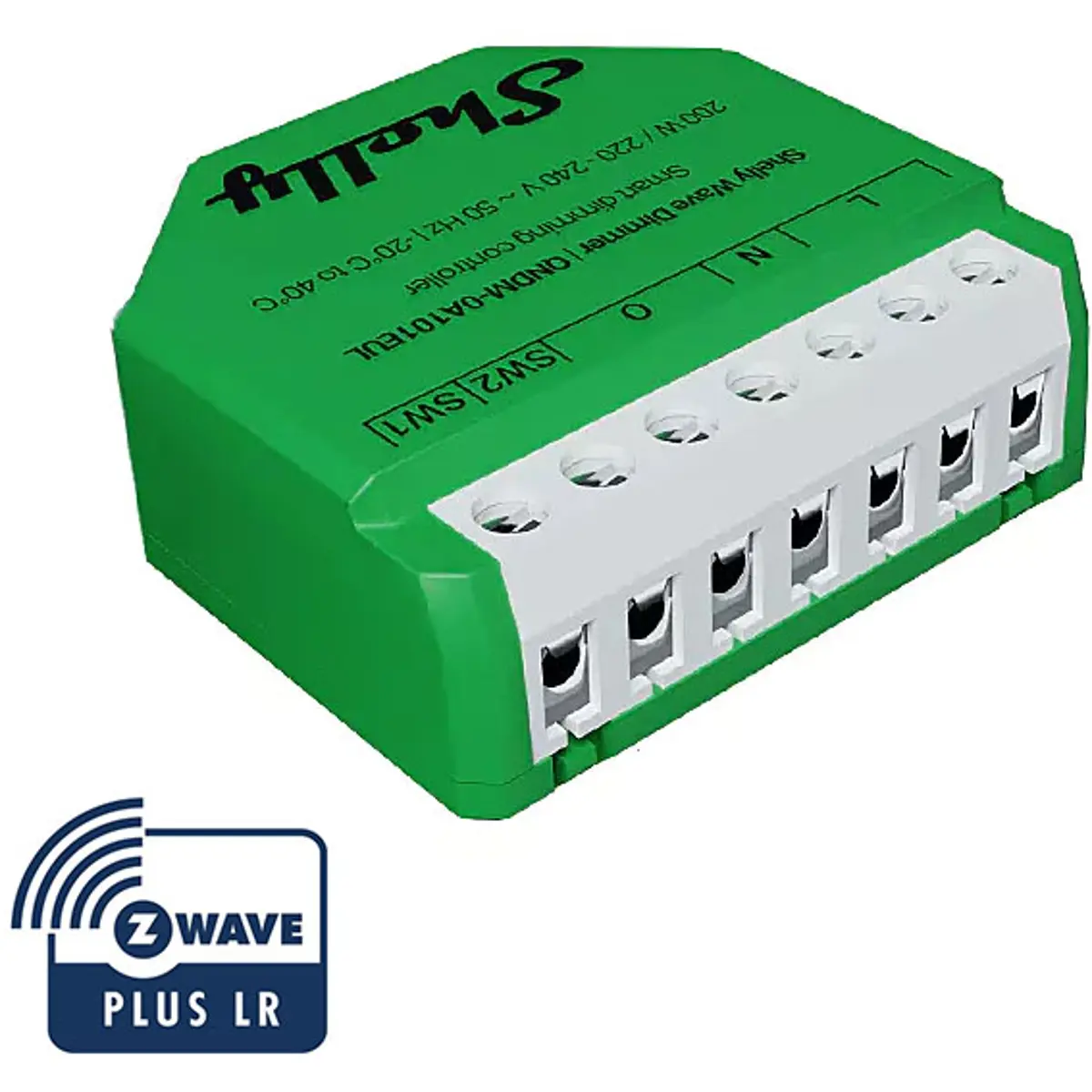

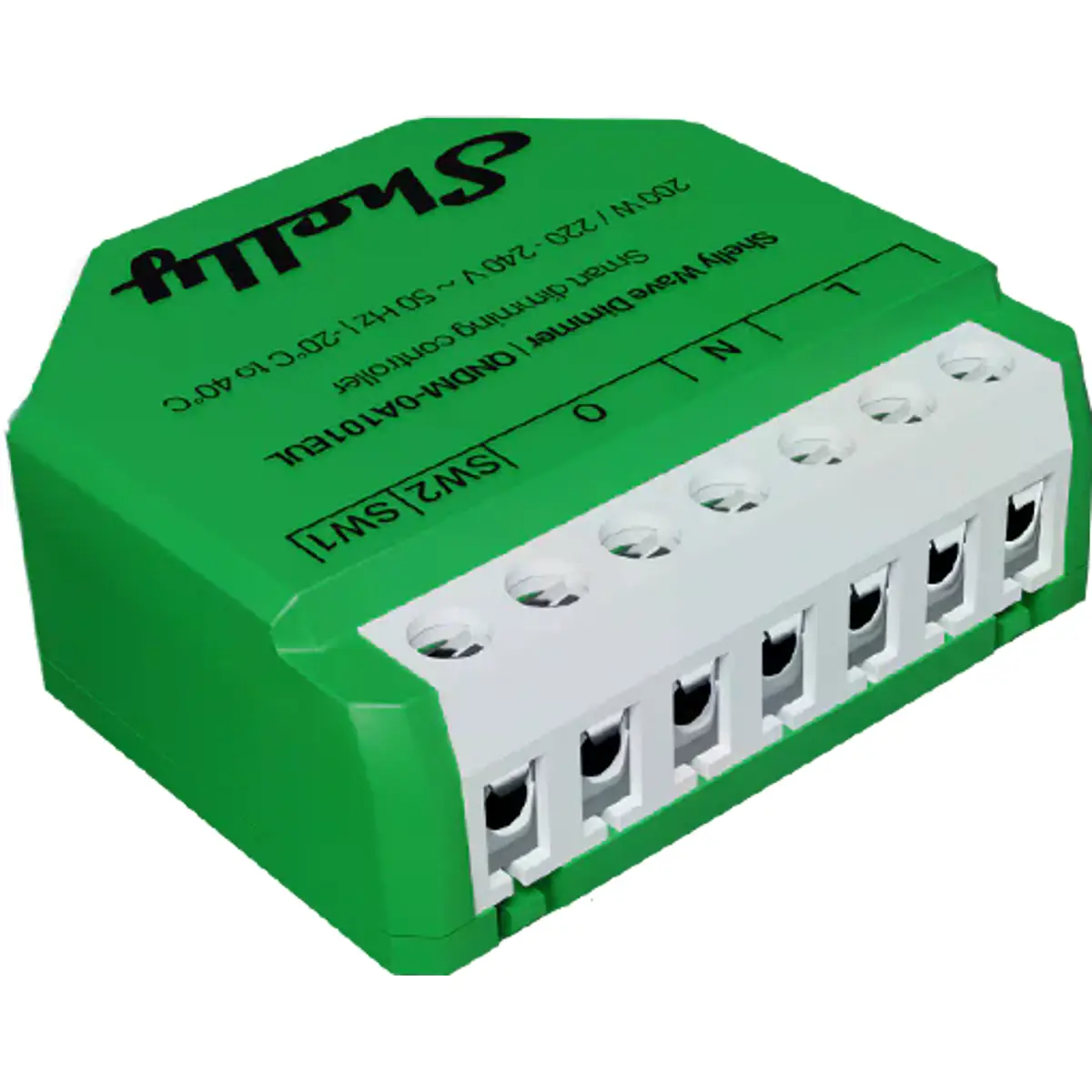

O Shelly Wave Dimmer é um controlador inteligente de regulação de luminosidade que permite ajustar e controlar remotamente luzes reguláveis através de smartphone, tablet, PC ou sistema de automação.
Funciona como dimmer de corte de fase descendente (trailing edge), podendo ser instalado com ou sem fio neutro, e oferece medições de consumo, proteção avançada e compatibilidade total com dispositivos Z-Wave.
PRINCIPAIS CARACTERÍSTICAS
● Controlo inteligente de luzes reguláveis até 200 W
● Funciona com ou sem fio neutro (necessário bypass para cargas inferiores a 5 W)
● Compatível com Z-Wave Plus (868,4 MHz) e Z-Wave Long Range (864 MHz)
● Alcance até 40 m em interiores (mesh) e até 1000 m em campo aberto (Long Range)
● Medição de potência, energia, corrente e tensão em tempo real
● Proteções integradas contra sobreaquecimento, sobrecorrente e sobretensão
● Consumo ultrarreduzido: < 0,3 W
● Tecnologia Z-Wave 800 Series com inclusão automática via SmartStart
● Suporta cenas inteligentes, agendamento e modo noturno
● Segurança avançada S2 com encriptação AES128
ESPECIFICAÇÕES
◾ Alimentação
- 220-240 V~ 50 Hz
- Consumo próprio: < 0,3 W
◾ Ligações elétricas

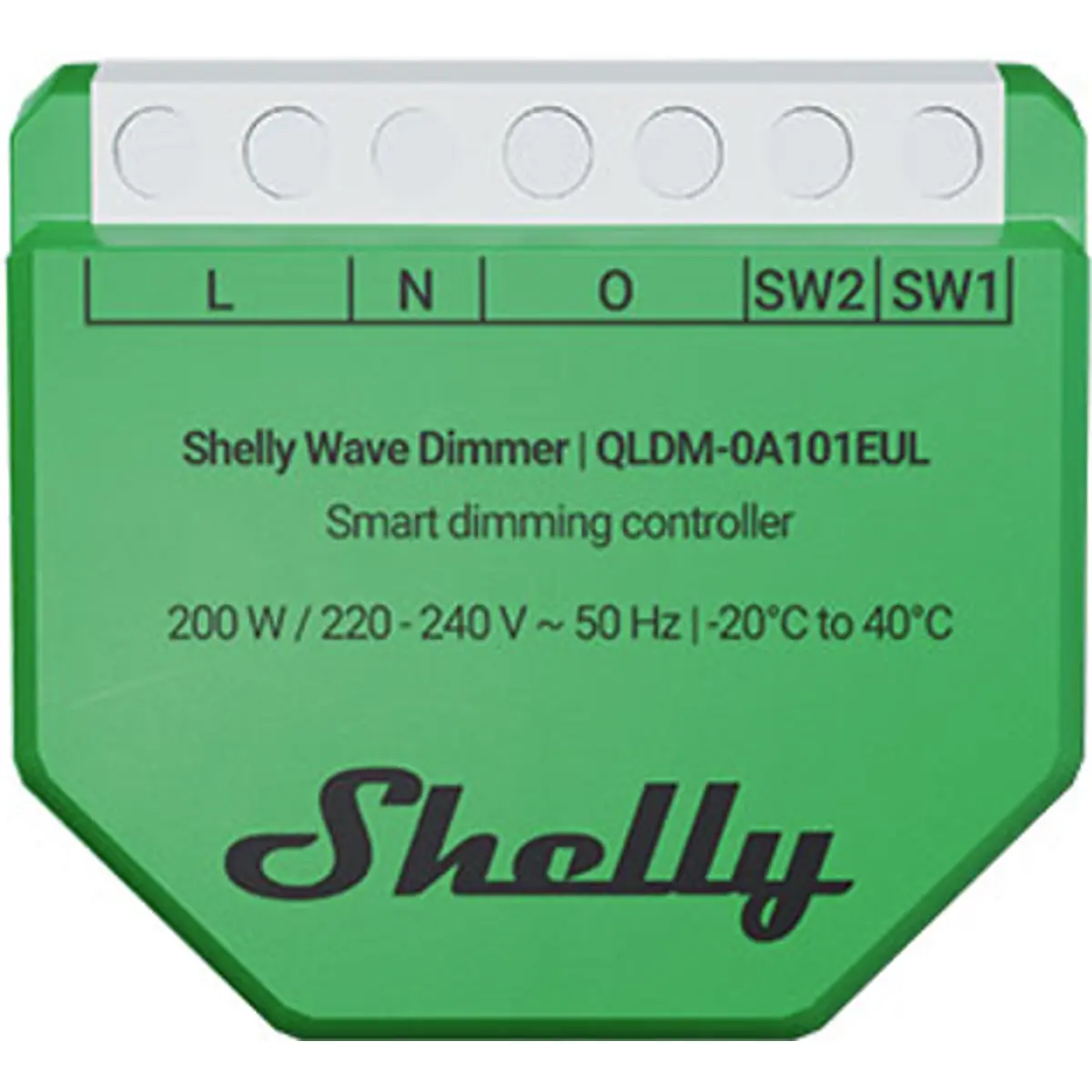

- Entradas: N, 2 x L
- Saídas: 2 terminais de saída
- Entradas de controlo: 2 terminais para interruptores/botões
◾ Cargas suportadas
- Lâmpadas LED reguláveis: até 150 W
- Lâmpadas incandescentes: até 200 W
- Halogéneo: até 200 W
- Transformador ferromagnético + incandescente baixa tensão: até 200 VA
- Transformadores eletrónicos reguláveis: até 200 W
◾ Dimmer
- Tipo: corte de fase descendente (trailing edge)
- Carga mínima sem neutro: 5 W (pode requerer bypass)
◾ Medições
- Potência (W)
- Energia (kWh)
- Corrente (A)
- Tensão (V)
◾ Proteções
- Sobreaquecimento (> 95 °C)
- Sobrecorrente (> 0,9 A + 15%)
- Sobretensão (> 278 V AC)
◾ Comunicação
- Protocolo: Z-Wave 800 Series
- Frequência Z-Wave Mesh: 868,4 MHz
- Frequência Z-Wave Long Range: 864 MHz
- Alcance: até 40 m interiores (Mesh) / até 80 m interiores ou 1000 m exteriores (Long Range)
- Potência RF máxima: < 25 mW
- Segurança: S0, S2 não autenticado e S2 autenticado
◾ Características físicas
- Dimensões: 38,5 x 43,5 x 17 mm
- Peso: 25 g
- Montagem: caixa de encastrar (in-wall)
- Terminais de parafuso: torque máx. 0,4 Nm
- Secção condutor: 0,2 a 2,5 mm²
- Comprimento de descarnagem: 6–7 mm
- Material da caixa: plástico
- Cor: verde lima
◾ Condições ambientais
- Temperatura de operação: -20 °C a 40 °C
- Humidade: 30% a 70% RH
- Altitude máxima: 2000 m
NOTAS
◾ Para cargas inferiores a 5 W, especialmente em instalação sem neutro, é recomendado o uso de bypass.
◾ No modo Long Range, o dispositivo não atua como repetidor Z-Wave.
◾ Um gateway (hub inteligente) compatível com Z-Wave é necessário para configuração e utilização remota.
◾ As ligações SW1 e SW2 são entradas opcionais para interruptores ou botões externos, permitindo o controlo local da luz (com botão único ou duplo).
◾ Não é compatível com o Shelly Plus Add-on, pois este foi concebido exclusivamente para os dispositivos Shelly Plus e Gen3 (não é compatível com a série Wave).
