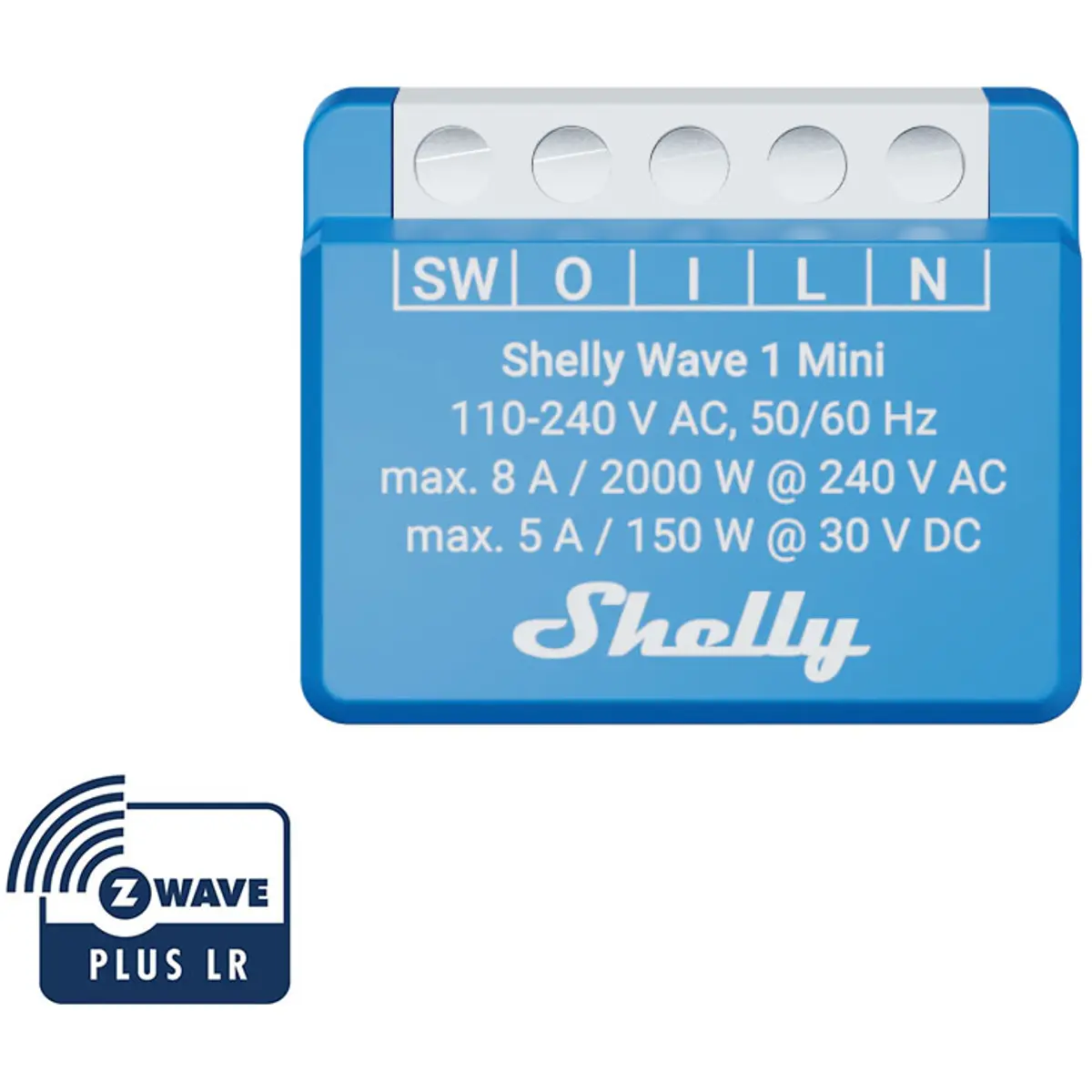

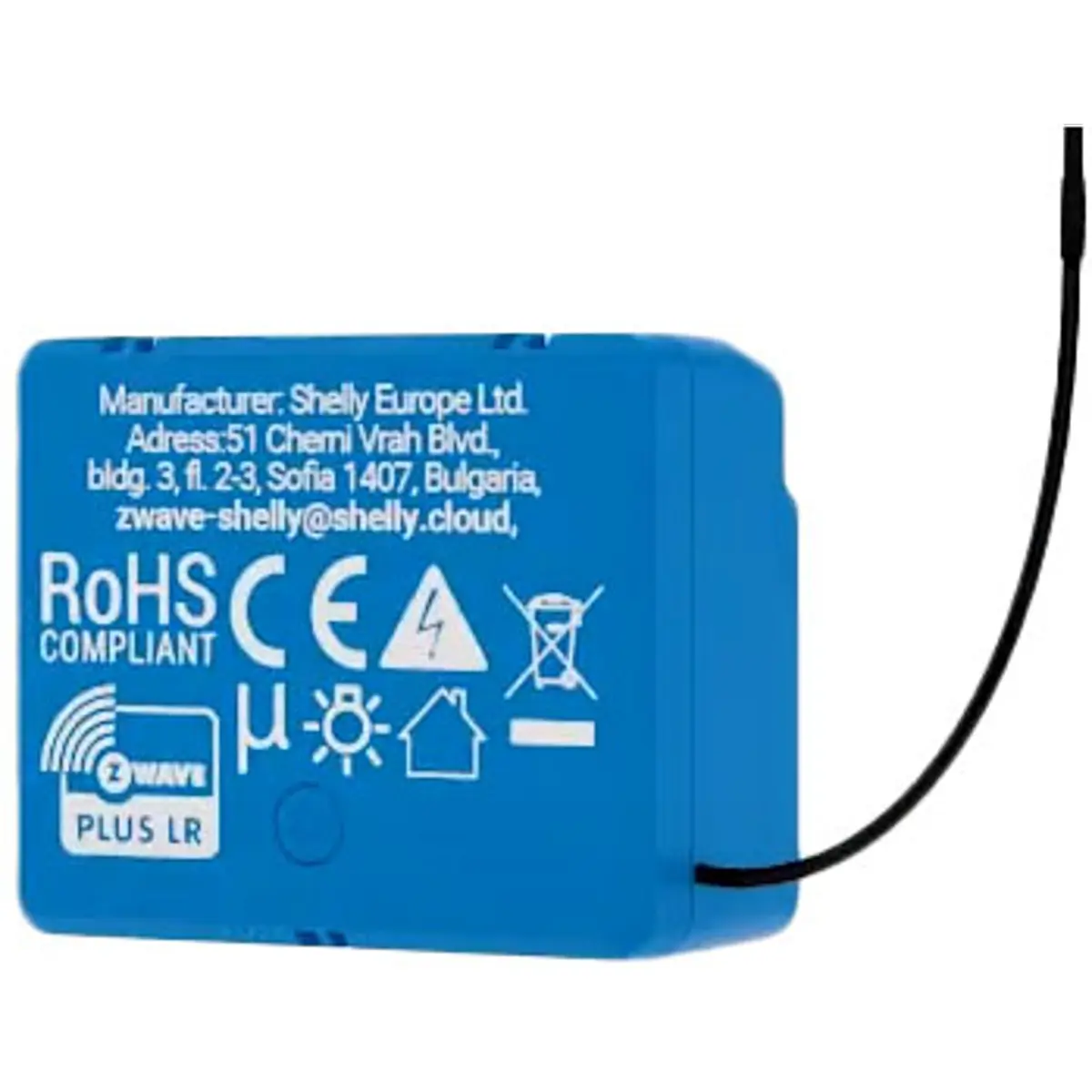

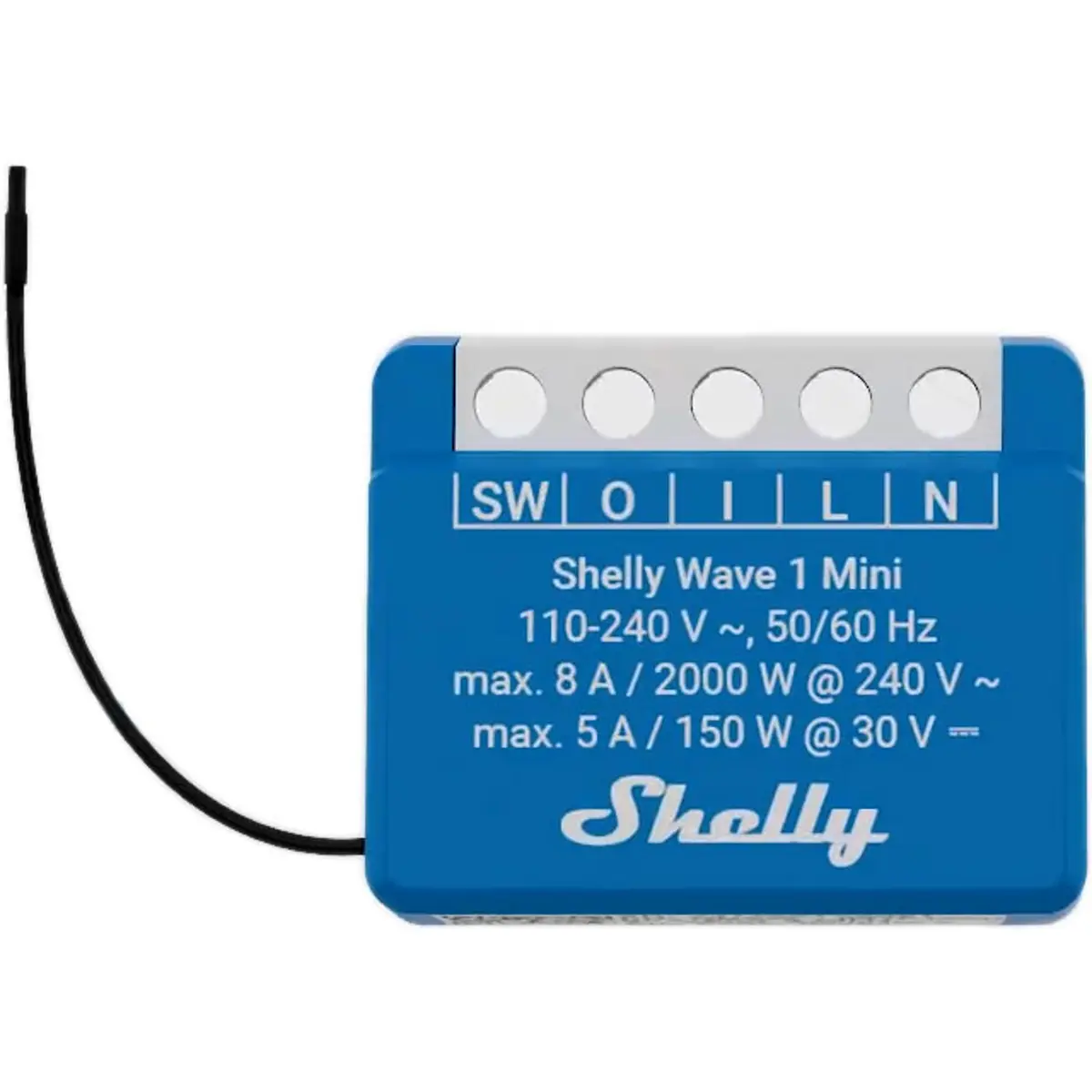

O Shelly Wave 1 Mini LR é um interruptor inteligente ultracompacto com contactos secos (de potencial livre), ideal para controlar remotamente iluminação, portões, fechaduras elétricas, sistemas de rega e outros equipamentos até 8A AC ou 5A DC. Compatível com caixas de instalação reduzidas, oferece grande alcance de comunicação através da tecnologia Z-Wave Long Range, chegando a mais de 1km em campo aberto.
PRINCIPAIS CARACTERÍSTICAS
● Comunicação até 1 km em campo aberto, através de Z-Wave Long Range
● Suporte de carga: até 8 A a 240 V AC ou 5 A a 30 V DC
● Contactos secos (potencial livre) para diferentes tipos de carga
● Compatibilidade com interruptores e botões de pressão
● Consumo ultrabaixo: menos de 0,3 W
● Frequências Z-Wave: 864 MHz (ZWLR) e 868,4 MHz (Z-Wave Plus)
● Baseado na mais recente série de chips Z-Wave 800
● Instalação simples em caixas embutidas e atrás de interruptores
● Segurança reforçada: protocolo Security 2 (AES128)
● Atualizações OTA (Over-the-Air)
● Compatível com cenas e programação horária (necessita hub)
● Proteção contra sobreaquecimento integrada
● Funciona com todos os dispositivos e gateways certificados Z-Wave
ESPECIFICAÇÕES
◾ Alimentação
- 110–240 V AC, 50/60 Hz
- Consumo < 0,3 W
- Proteção externa: disjuntor 10 A (característica B ou C), 6 kA
◾ Contacto de Saída (máx.)
- Tensão AC: 240 V
· Corrente: 8 A
· Potência: 2000 W
- Tensão DC: 30 V
· Corrente: 5 A
· Potência: 150 W
- Tipo de carga suportada: resistiva, capacitiva, indutiva (com RC Snubber)
◾ Interfaces
- Entrada: 1x interruptor/botão (bornes)
- Saída: 1x relé com contactos secos (bornes)
- Conexão elétrica: N, L (bornes)
◾ Comunicação
- Protocolo: Z-Wave (S800)
- Frequências: 868,4 MHz (Mesh), 864 MHz (Long Range)
- Alcance:
· Modo mesh: até 40m em interiores
· Modo Long Range: até 80m interiores ou 1000m em exteriores
- Potência RF máx.: < 25 mW
- Segurança: S0, S2 não autenticado, S2 autenticado
◾ Segurança
- Proteção contra sobreaquecimento: sim (80 °C / 5 s)
- Não atua como repetidor em ZWLR
◾ Construção
- Dimensões: 29 × 35 × 16 mm
- Peso: 19 g
- Material: plástico, cor azul
- Instalação: embutida em caixa de parede
- Secção condutor: 0,2 a 2,5 mm²
- Binário máx. borne: 0,4 Nm
◾ Condições ambientais
- Temperatura: -20 °C a +40 °C
- Humidade: 30–70 % RH
- Altitude máx.: 2000 m
NOTAS
◾ Necessita de um hub/gateway Z-Wave compatível para configuração e utilização remota.
◾ Este dispositivo suporta tanto topologia Z-Wave Mesh como Z-Wave Long Range (estrela). Durante o processo de inclusão, deve ser selecionado apenas um dos tipos de rede.
◾ Em modo Z-Wave Long Range, o dispositivo não funciona como repetidor.
◾ Não inclui medição de consumo energético.
OBSERVAÇÕES:
◾ Comparado com o Shelly Wave 1, o Shelly Wave 1 Mini LR é 35% mais pequeno; possui funcionalidades semelhantes mas não pode ser alimentado por tensões DC e o contacto do relé só suporta até 8A, ao invés dos 16A.
◾ Em comparação com o Shelly Wave 1 Mini, o Shelly Wave 1 Mini LR tem alcance muito superior graças à tecnologia Z-Wave Long Range (ZWLR), podendo comunicar até 1 km em campo aberto. Além disso, permite escolher entre topologia Mesh ou Long Range (estrela) durante a inclusão na rede, enquanto o modelo Mini apenas opera em topologia Mesh.
Informação adicional:
▶ Site oficial da Shelly (EN)
▶ Shelly Knowledge Base
▶ Manual de instruções (PDF)
Esquema de ligações:
Esquema interno simplificado:
Comparação de tamanhos:
