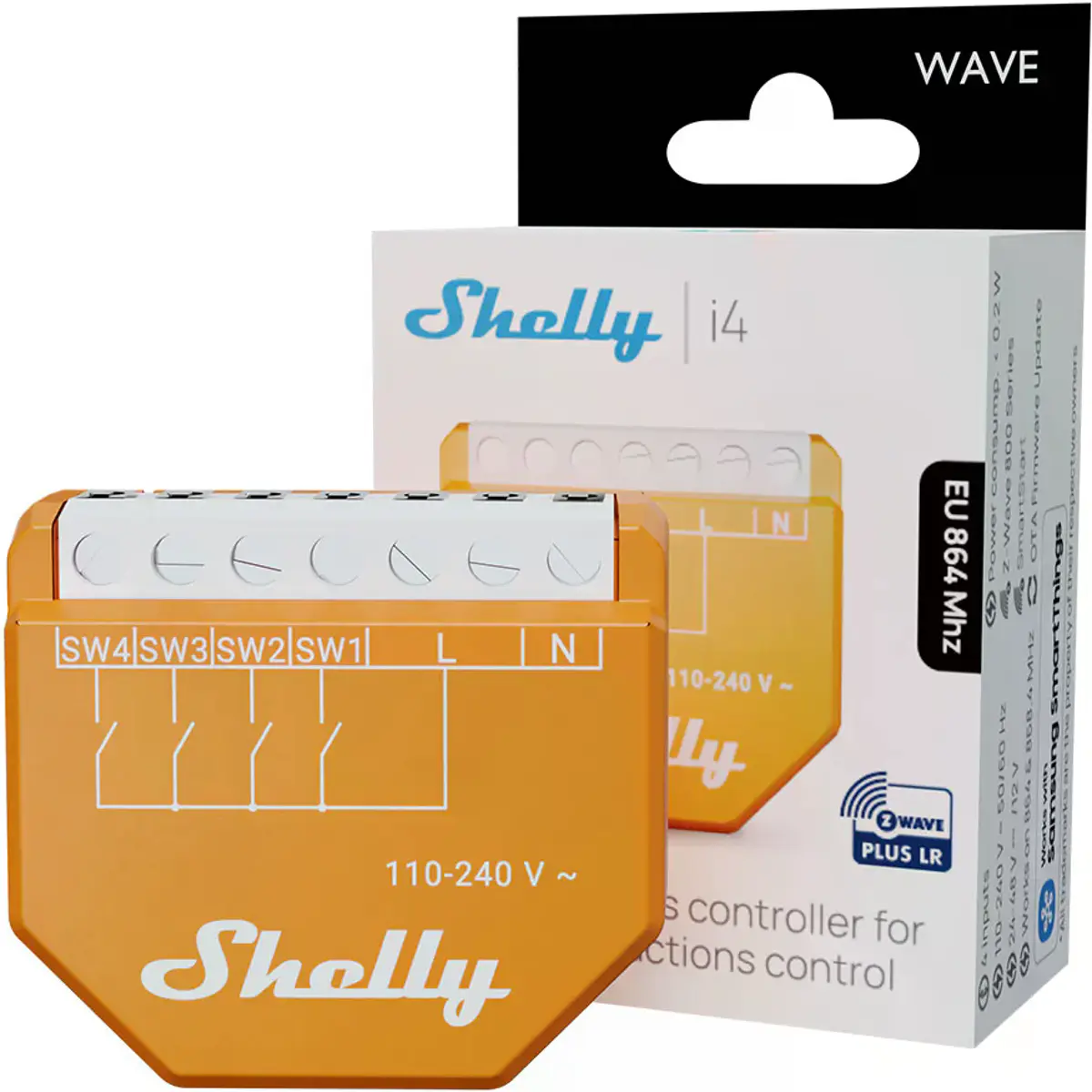

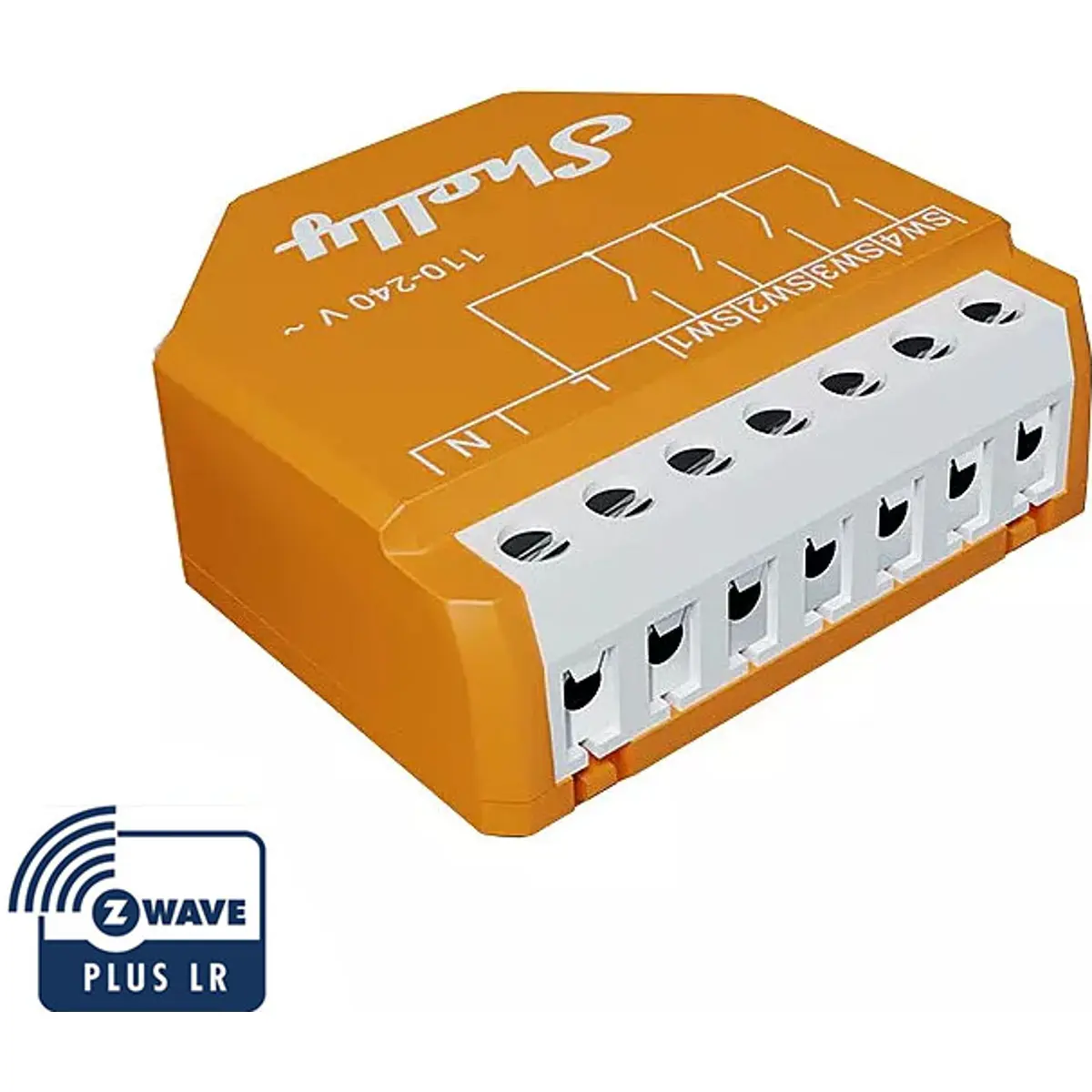

Controlador de cuatro entradas digitales con tecnología Z-Wave™ Long Range, diseñado para ofrecer una mayor cobertura y conexiones más estables en instalaciones residenciales o profesionales. Permite transformar cualquier interruptor de pared en un potente punto de control inteligente, capaz de activar escenas, automatizaciones y acciones personalizadas con total fiabilidad.
Gracias a su diseño compacto, se instala discretamente detrás de interruptores ya existentes y, una vez integrado en un hub Z-Wave compatible, permite activar o desactivar escenas, ejecutar acciones sincronizadas y disparar secuencias complejas en diferentes estancias o en toda la casa.
PRINCIPALES CARACTERÍSTICAS
✅ Dispositivo de lectura de entradas (no contiene relés) — 4 entradas independientes
✅ Multi-clique: hasta 16 acciones (1 clic, 2 clics, mantener pulsado, soltar × 4 entradas)
✅ Opción de selección de Long Range o Mesh, en la inclusión: ZWLR (864,0 MHz) o Z-Wave Plus mesh (868,4 MHz)
✅ Z-Wave Long Range (ZWLR): alcance de hasta 1 km en línea de visión y hasta 80 m en interiores (dependiente de las condiciones)
✅ Topología en estrella en ZWLR para una conexión directa y robusta al gateway
✅ Consumo ultrabajo: < 0,2 W
✅ Serie Z-Wave 800 (última generación)
✅ SmartStart: inclusión rápida mediante código QR
✅ Security 2 Authenticated (S2) para una seguridad elevada
✅ Actualizaciones OTA (Over-the-Air)
ESPECIFICACIONES
◾ Eléctricas:
- Alimentación AC: 110–240 V AC, 50/60 Hz
- Alimentación DC: No
- Consumo: < 0,2 W
- Número de entradas: 4
◾ Z-Wave® / Conectividad:
- CPU: Z-Wave® S800
- Potencia RF máx.: < 25 mW
- Topologías soportadas (seleccionadas en la inclusión):
• Long Range (ZWLR, 864,0 MHz) — red en estrella, comunicación solo con el gateway
• Mesh (Z-Wave Plus, 868,4 MHz) — red en malla, comunicación entre dispositivos
- Alcance (dependiente del entorno):
• ZWLR: hasta 80 m en interiores; hasta 1000 m en exterior (línea de visión)
• Mesh: hasta 40 m en interiores
- Función de repetidor:
• ZWLR: No
• Mesh: Sí (mains powered)
- Seguridad: Unsecure, S0, S2 Unauthenticated, S2 Authenticated
- Inclusión: SmartStart (ZWLR y mesh) / Inclusión manual mediante botón S (solo mesh)
◾ Interfaces e I/O:

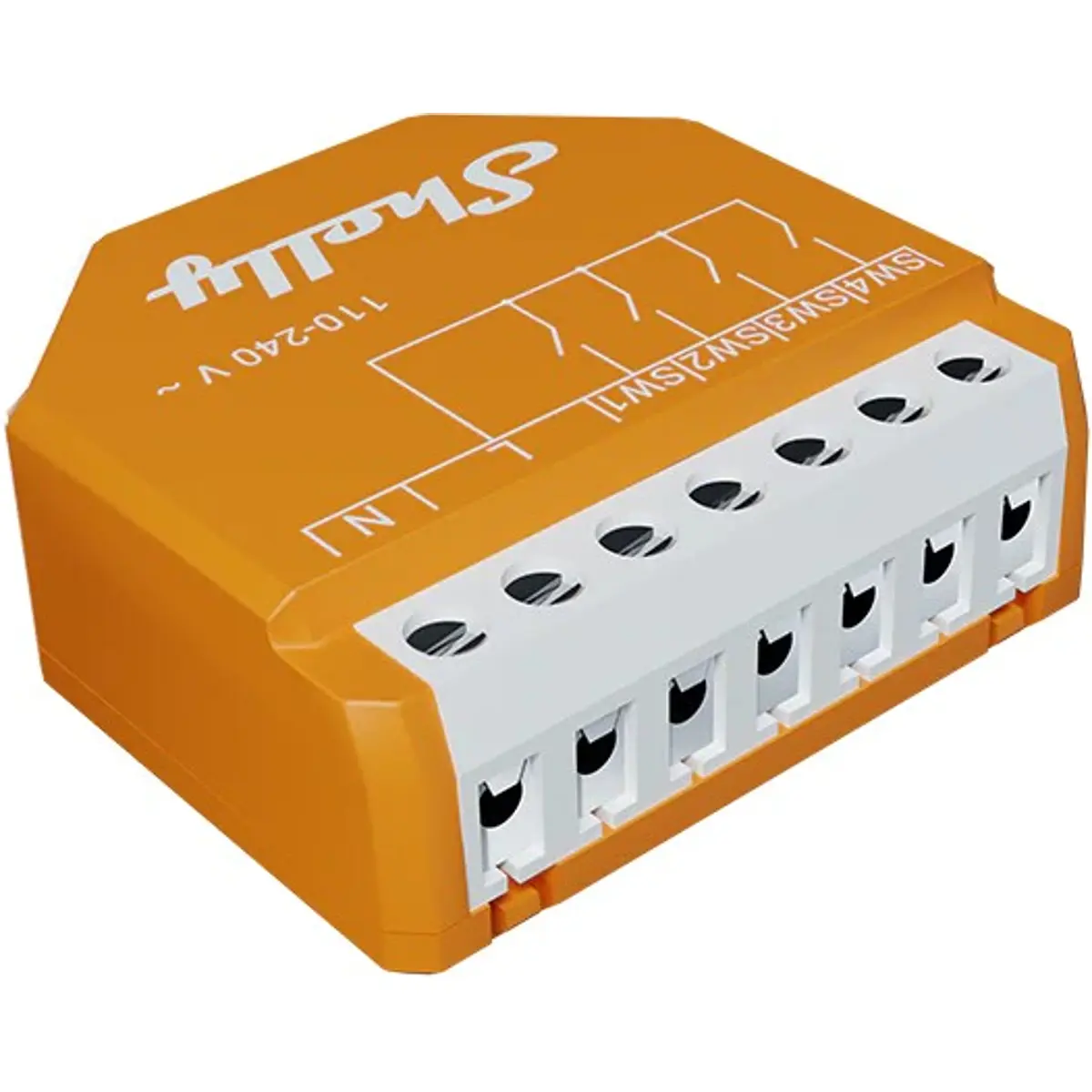

- Entradas: 4× entrada para interruptor/botón (bornes de tornillo)
- Alimentación: N + 2× L (bornes de tornillo)
- Salidas: N/A (sin relés)
◾ Montaje & Terminales:
- Montaje: en caja de mecanismos (in-wall)
- Par máx. de los bornes: 0,4 Nm / 3,5 lbin
- Sección del conductor: 0,5 a 1,5 mm² (20–16 AWG)
- Longitud de pelado: 5–6 mm
◾ Ambientales:
- Temperatura: −20 °C a 40 °C
- Humedad: 30 % a 70 % HR
- Altitud máx.: 2000 m
◾ Físicas:

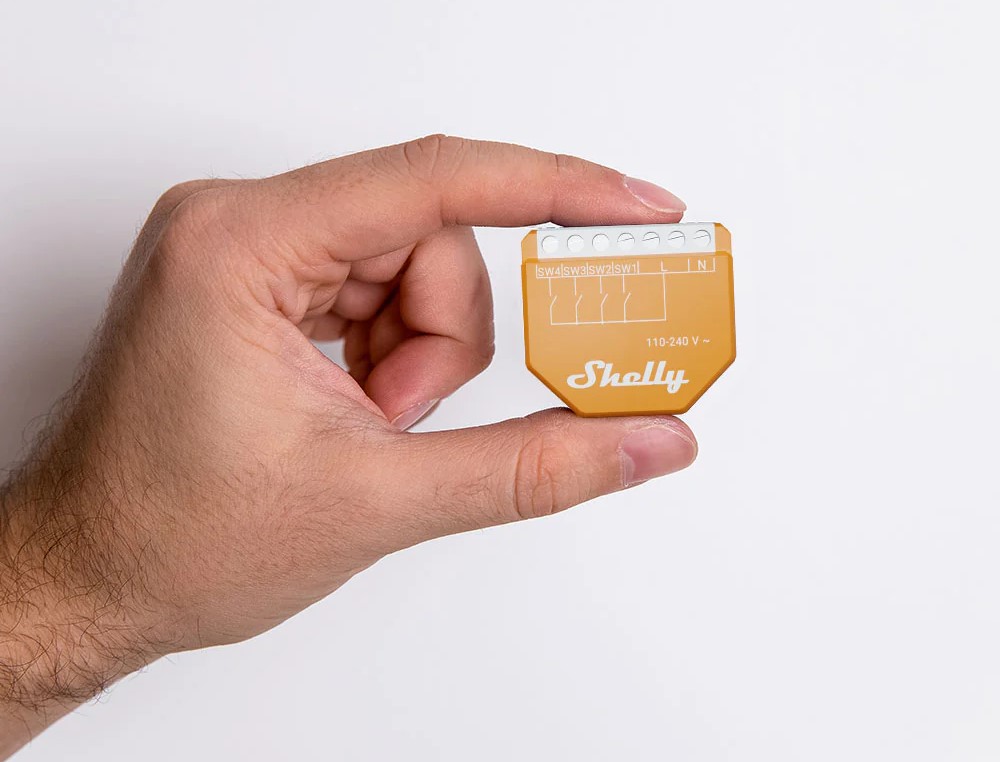

- Tamaño (A × L × P): 37 × 42 × 16 mm (±0,5 mm)
- Peso: 17 g
- Material de la carcasa: Plástico
- Color: Naranja
NOTAS
◾ Requiere un hub/gateway Z-Wave compatible para la configuración y el uso remoto (no incluido).
◾ Soporta topología Z-Wave Mesh y Z-Wave Long Range (estrella), siendo necesario seleccionar solo una durante el proceso de inclusión.
◾ En modo Z-Wave Long Range, el dispositivo se comunica únicamente con el gateway (no funciona como repetidor), pero ofrece un alcance mucho superior en comparación con la versión estándar — hasta 1 km en campo abierto, mientras que la versión normal opera solo en Mesh (≈40 m en interiores).
Información adicional:
⫸ Sitio web portugués de Shelly
⫸ Sitio oficial de Shelly (EN)
⫸ Shelly Knowledge Base
⫸ Manual de instrucciones (PDF)
Esquemas de conexión:

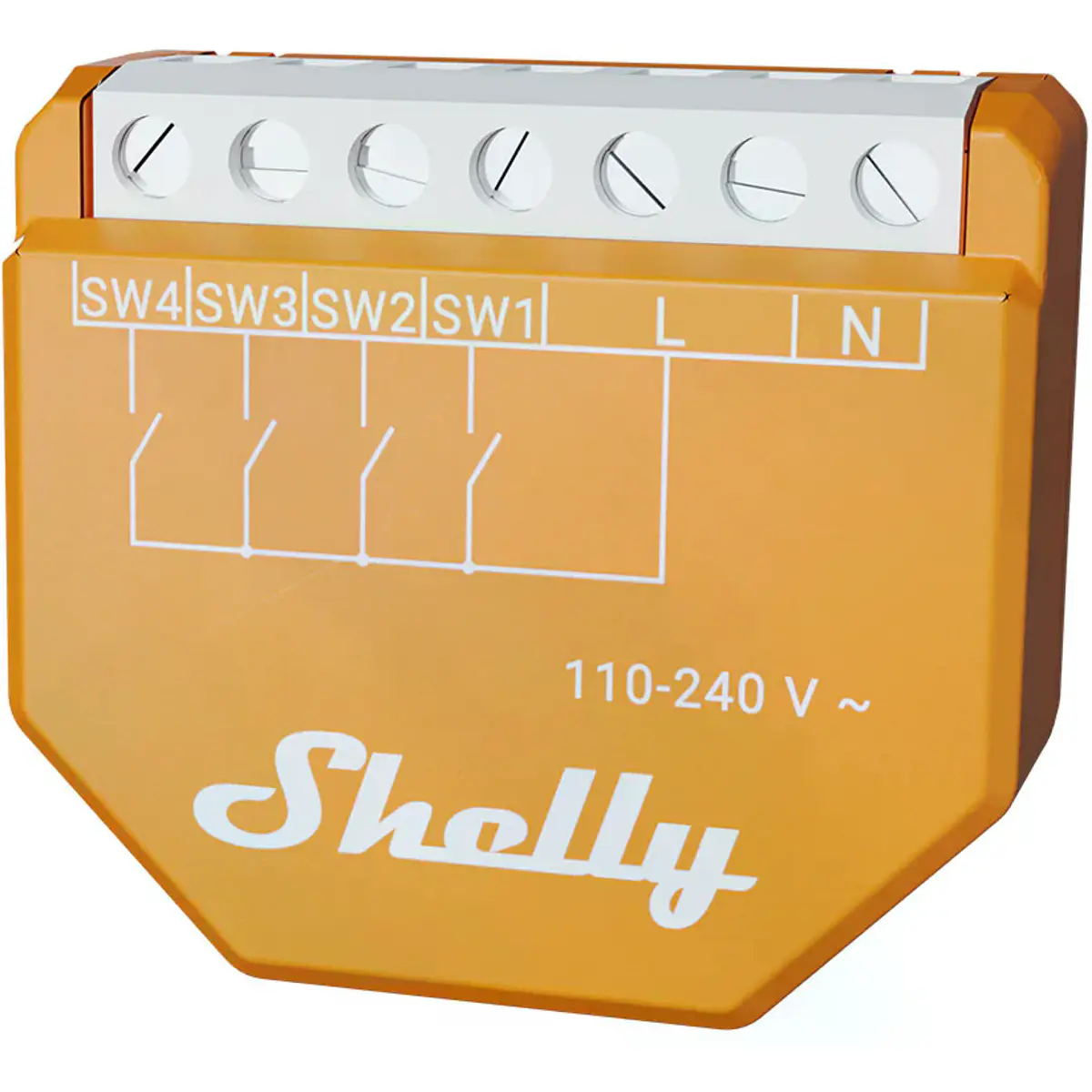

Terminales:
| N |
Neutro |
| L |
Fase (110–240V AC) |
| SW 1 |
Entrada para botón/interruptor nº 1 |
| SW 2 |
Entrada para botón/interruptor nº 2 |
| SW 3 |
Entrada para botón/interruptor nº 3 |
| SW 4 |
Entrada para botón/interruptor nº 4 |
