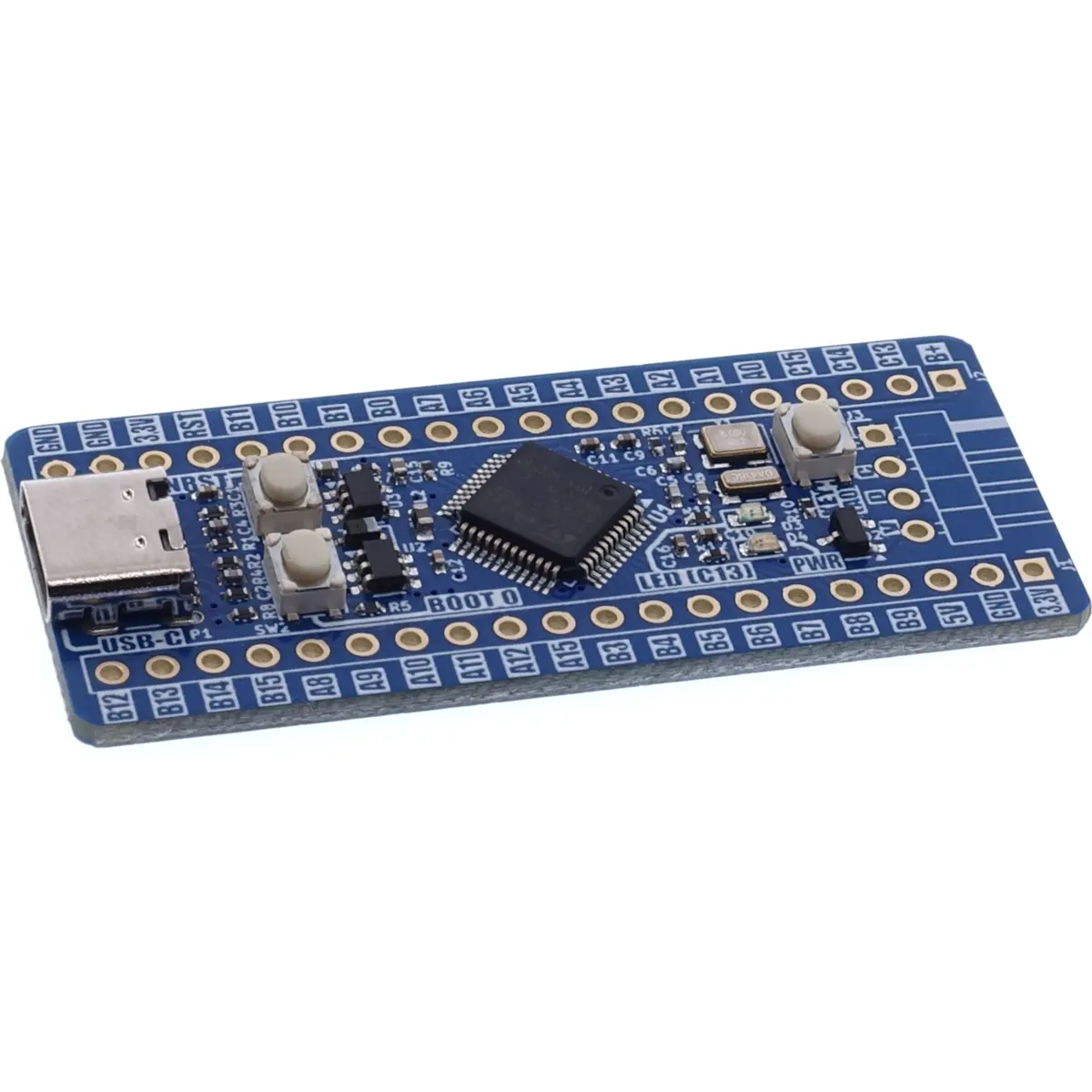

A Kamod BluePill+ é uma placa de avaliação avançada baseada no microcontrolador STM32F103C8T6, concebida para ser totalmente compatível com o popular projeto BluePill, mas elevando o padrão de fiabilidade e funcionalidade.
Com um novo design de PCB, esta placa integra melhorias significativas, como um conetor USB-C com proteção contra descargas eletrostáticas (ESD) e um circuito de alimentação otimizado.
Graças ao bootloader pré-instalado, a Kamod BluePill+ é facilmente programável através do Arduino IDE ou de ambientes profissionais como o STM32CubeIDE, tornando-a a solução ideal tanto para prototipagem rápida como para aplicações educativas e de engenharia.
PRINCIPAIS CARACTERÍSTICAS
◆ Microcontrolador de alto desempenho STM32F103C8T6 com núcleo ARM Cortex-M3.
◆ Compatibilidade total de pinos com o formato standard BluePill.
◆ Conetor USB-C moderno para alimentação, comunicação e programação.
◆ Circuito de proteção ESD e filtragem de interferências nas linhas de dados USB.
◆ Regulador de tensão melhorado com suporte para correntes até 500 mA (5V) e 200 mA (3.3V).
◆ Resonadores independentes para o clock do sistema (72 MHz) e para o módulo RTC.
◆ Flexibilidade de programação via interfaces SWD, UART ou USB (DFU).
ESPECIFICAÇÕES
• Microcontrolador: STM32F103C8T6
- Memória e Processamento:
· Flash: 64 kB
· RAM: 20 kB
· Frequência de Clock: 72 MHz
• Periféricos Integrados:
- Comunicação: 2 x I2C, 2 x SPI, 3 x UART, CAN, USB 2.0 FS
- Analógico: 2 x ADC de 12 bits
- Temporização: 4 x Timers + RTC (Real Time Clock)
• Gestão de Energia:
- Tensão de entrada: 4.5V a 5.5V (via USB-C ou pinos 5V/GND)
- Saídas de tensão: 5V (máx. 500 mA) e 3.3V (máx. 200 mA)
- Backup: Entrada B+ para bateria RTC (1.8V a 3.6V)
• Interfaces e Expansão:
- GPIO: 32 pinos disponíveis em conectores de passo 2.54 mm
- Depuração: Conetor SWD (GND, SWCLK, SWDIO, 3.3V)
• Dimensões Físicas:
- Tamanho: 53.5 x 23 mm
- Altura: Aproximadamente 7 mm (sem pinos soldados)
CONTEÚDO DA EMBALAGEM

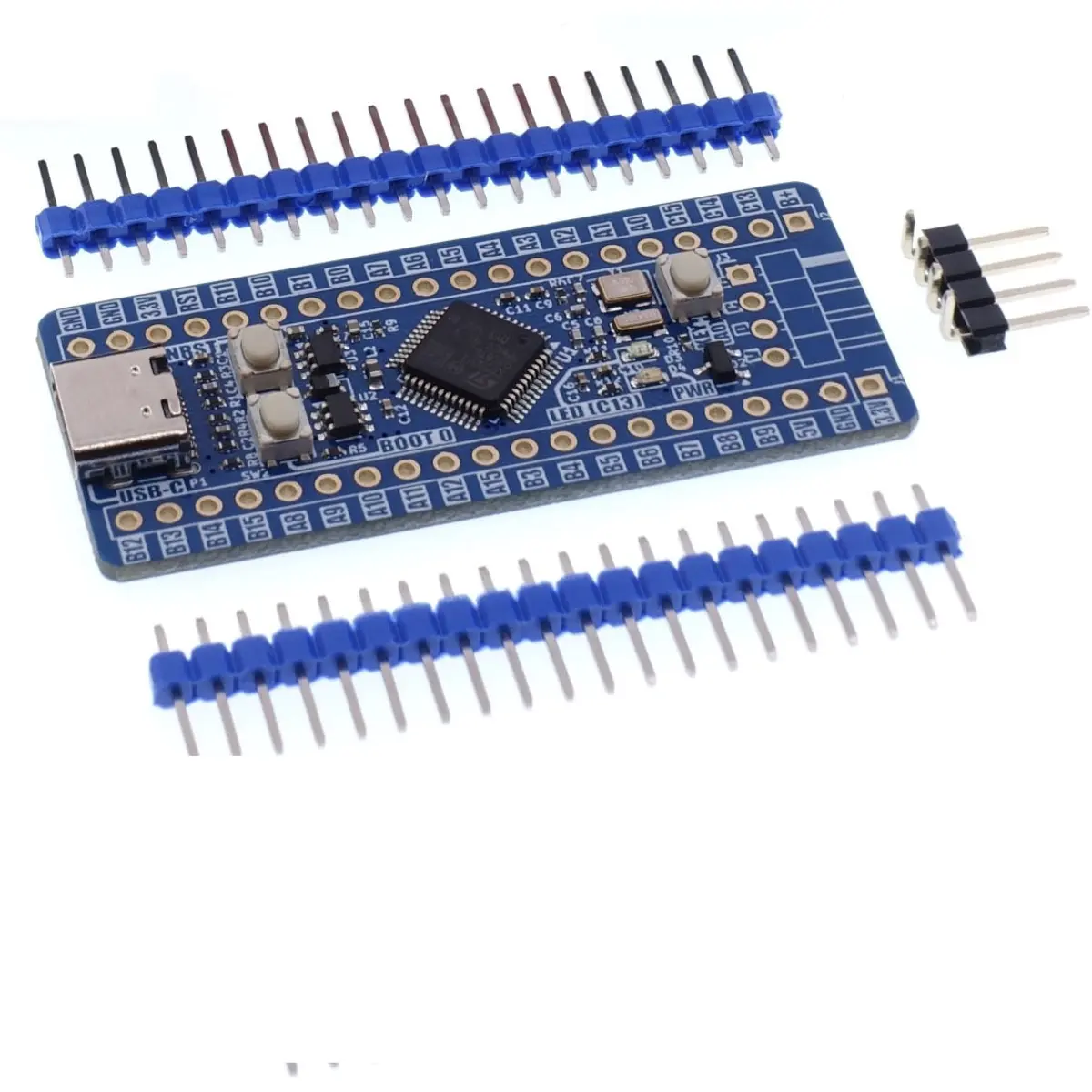

• 1 x Módulo Kamod BluePill+ .
NOTAS
• As linhas de interface USB (DP e DM) partilham os pinos GPIO PA12 e PA11; se a interface USB estiver em uso, estes pinos não podem ser utilizados para outras funções.
• A placa inclui um LED de utilizador ligado ao pino PC13 (ativo em nível baixo) e um botão de pressão ligado ao pino PA0 (com resistor de proteção de 1k).
• A programação via USB requer a configuração do "Maple DFU Bootloader 2.0" no Arduino IDE e a instalação prévia do STM32CubeProgrammer.
• O programador externo (ST-LINK) não fornece energia à placa; a alimentação deve ser feita via USB-C ou pinos J1/J2.
