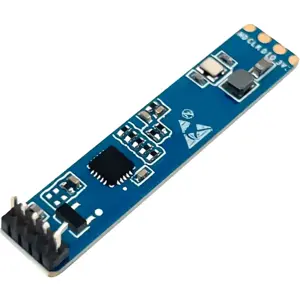

O HLK-LD2410D es un sensor de presencia humana estática basado en el chip de radar de onda milimétrica de Hi-Link. Utiliza tecnología FMCW (Frequency Modulated Continuous Wave), combinada con el procesamiento de señal del radar y un algoritmo inteligente integrado de detección humana, lo que permite identificar movimiento, micro-movimiento y presencia estática en tiempo real. Con este módulo, es posible desarrollar rápidamente productos de detección de presencia humana precisos y adaptables.
A nivel de hardware, integra un SoC inteligente de radar de onda milimétrica, una antena transmisora/receptora de 24GHz y un MCU de control principal. El software incluye firmware optimizado para detección de presencia y herramientas de configuración visual, que permiten ajustar la distancia de detección, los tiempos de disparo y los informes de ausencia.
Características principales:
- SoC inteligente con algoritmo dedicado de detección humana
- Dimensiones ultracompactas: 7 × 35 mm
- Configuración predefinida de fábrica, listo para usar (plug & play)
- Frecuencia ISM 24GHz (compatible con FCC, CE y normas sin licencia)
- Alimentación flexible: 3,0V ~ 3,6V o 4,5V ~ 5,5V (con LDO)
- Corriente media de funcionamiento: 50 mA
- Detección de movimiento, micro-movimiento y presencia estática
- Informes de detección en tiempo real
- Herramienta visual para la configuración de distancia de detección y tiempos de retardo
- Generación automática de umbrales de detección
- Capacidad de división del área de cobertura y filtrado de interferencias externas
- Distancia máxima de detección de movimiento: 10 m
- Ángulo de cobertura: ±60°
- Soporte para varias formas de instalación (techo o pared)
- Configuración independiente de disparo y mantenimiento de estado
- Fuerte resistencia a interferencias externas
Especificaciones técnicas – Hardware
- Banda de funcionamiento: 24 – 24,25 GHz
- Ancho de banda máximo: 0,25 GHz
- Potencia máxima equivalente (EIRP): 11 dBm
- Tensión de alimentación: 3,0 – 3,6 V
- Tensión de alimentación con LDO: 4,5 – 5,5 V (por defecto incluido)
- Dimensiones: 7 × 35 mm
- Temperatura de funcionamiento: -40 °C ~ +85 °C
Especificaciones técnicas – Rendimiento del sistema
- Detección (montaje en la pared):
- Cuerpo humano en movimiento: hasta 10 m
- Objetivo en micro-movimiento: hasta 6 m
- Objetivo sentado: hasta 5 m
- Detección (montaje en el techo):
- Cuerpo humano en movimiento: hasta 5 m
- Objetivo en micro-movimiento: hasta 4 m
- Objetivo sentado: hasta 4 m
- Objetivo en reposo: hasta 3 m
- Precisión de detección: ±0,15 m (para objetivos en movimiento a ≤6 m)
- Corriente media de funcionamiento: ~50 mA
- Ciclo de actualización de datos: 165 ms
