O HLK-LD2410D é um sensor de presença humana estática baseado no chip de radar de onda milimétrica da Hi-Link. Utiliza tecnologia FMCW (Frequency Modulated Continuous Wave), combinada com processamento de sinal de radar e algoritmo inteligente integrado de deteção humana, permitindo identificar movimento, micro-movimento e presença estática em tempo real. Com este módulo, é possível desenvolver rapidamente produtos de deteção de presença humana precisos e adaptáveis.

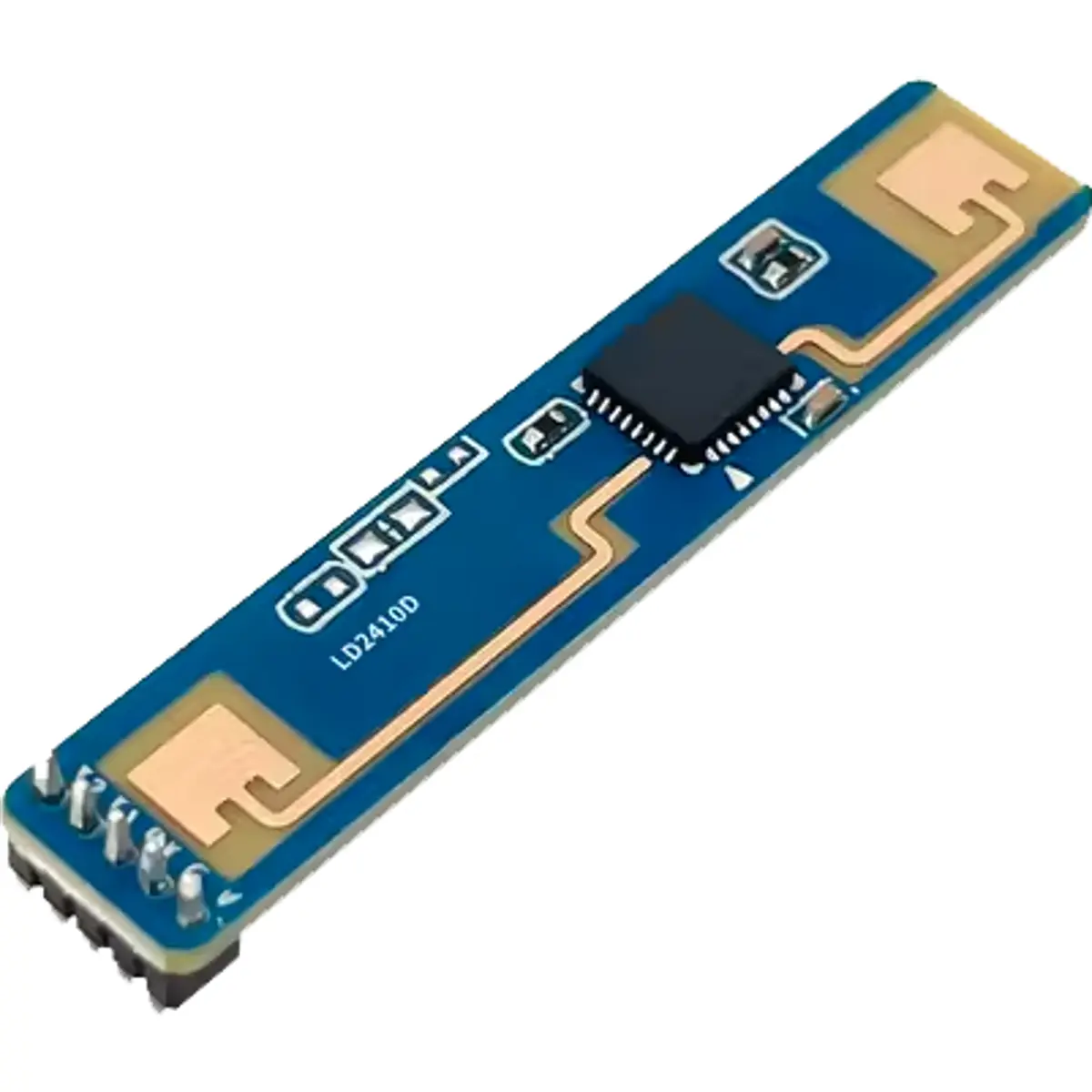

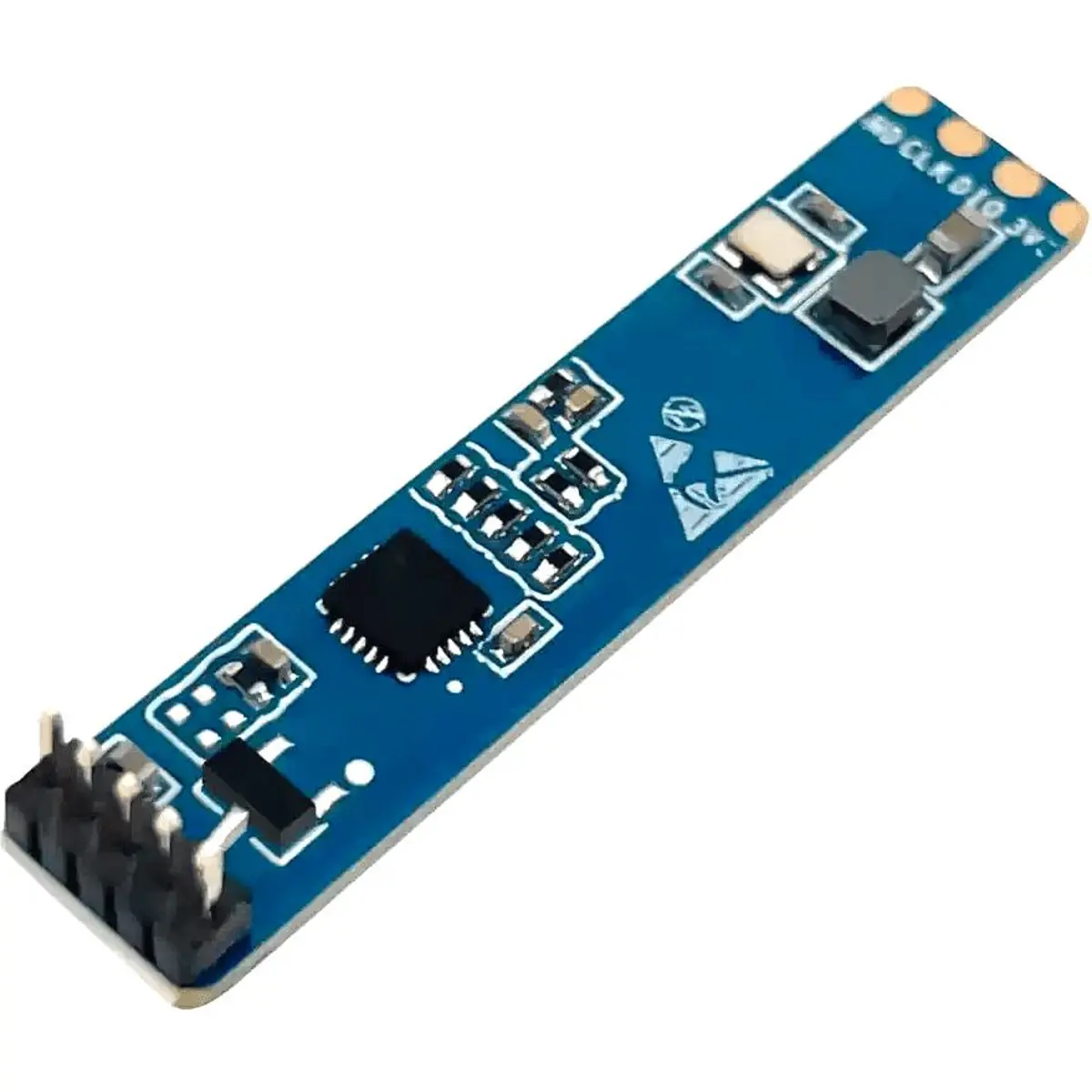

A nível de hardware, integra um SoC inteligente de radar de onda milimétrica, antena transmissora/recetora de 24GHz e MCU de controlo principal. O software inclui firmware otimizado para deteção de presença e ferramentas de configuração visual, permitindo ajustar distância de deteção, tempos de disparo e relatórios de ausência.
Características principais:
- SoC inteligente com algoritmo dedicado de deteção humana
- Dimensões ultracompactas: 7 × 35 mm
- Configuração predefinida de fábrica, pronto a usar (plug & play)
- Frequência ISM 24GHz (compatível com FCC, CE e normas sem licença)
- Alimentação flexível: 3,0V ~ 3,6V ou 4,5V ~ 5,5V (com LDO)
- Corrente média de funcionamento: 50 mA
- Deteção de movimento, micro-movimento e presença estática
- Relatórios de deteção em tempo real
- Ferramenta visual para configuração de distância de deteção e tempos de atraso
- Geração automática de limiares de deteção
- Capacidade de divisão da área de cobertura e filtragem de interferências externas
- Distância máxima de deteção de movimento: 10 m
- Ângulo de cobertura: ±60°
- Suporte para várias formas de instalação (teto ou parede)
- Configuração independente de disparo e manutenção de estado
- Forte resistência a interferências externas
Especificações Técnicas – Hardware
- Banda de operação: 24 – 24,25 GHz
- Largura de banda máxima: 0,25 GHz
- Potência máxima equivalente (EIRP): 11 dBm
- Tensão de alimentação: 3,0 – 3,6 V
- Tensão de alimentação com LDO: 4,5 – 5,5 V (por defeito incluído)
- Dimensões: 7 × 35 mm
- Temperatura de operação: -40 °C ~ +85 °C
Especificações Técnicas – Desempenho do sistema
- Deteção (montagem na parede):
- Corpo humano em movimento: até 10 m
- Alvo em micro-movimento: até 6 m
- Alvo sentado: até 5 m
- Deteção (montagem no teto):
- Corpo humano em movimento: até 5 m
- Alvo em micro-movimento: até 4 m
- Alvo sentado: até 4 m
- Alvo em repouso: até 3 m
- Precisão de deteção: ±0,15 m (para alvos em movimento a ≤6 m)
- Corrente média de operação: ~50 mA
- Ciclo de atualização de dados: 165 ms
