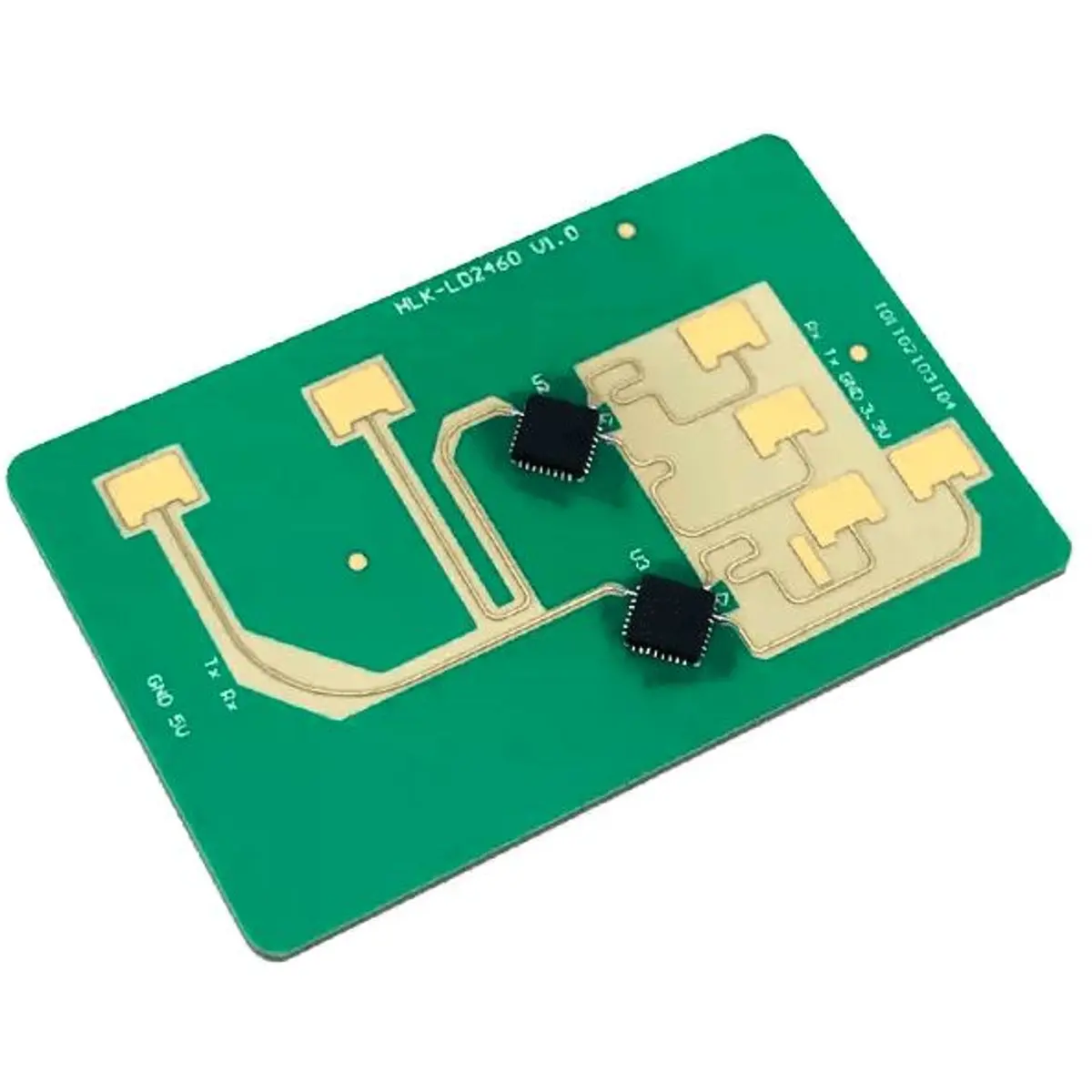

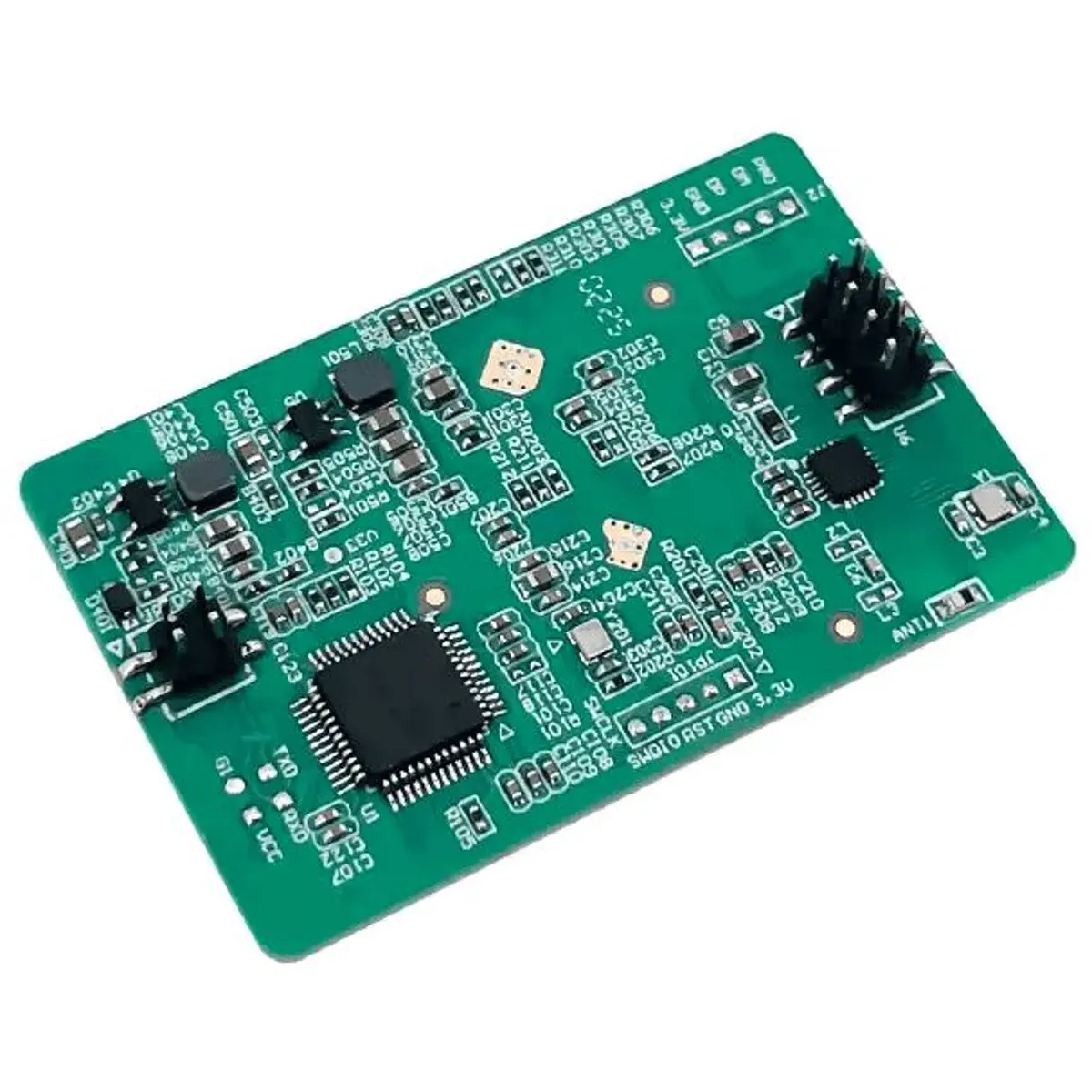

O HLK-LD2460 es un radar de 24GHz concebido para la detección de presencia y movimiento humano, integrando la capacidad de prueba de distancia y ángulo. Incorpora 1 chip transmisor y 2 receptores de radar de onda milimétrica, antena microstrip de alto rendimiento, MCU de alto rendimiento, SOC Bluetooth de alto rendimiento y circuitos auxiliares periféricos. Utiliza onda FMCW para identificar con precisión 3 a 5 objetivos humanos y estimar su ubicación. Puede utilizarse en entornos como viviendas, oficinas y hoteles, ofreciendo una detección precisa de múltiples cuerpos humanos en movimiento, micro-movimiento o estáticos.
Características principales:
- Detección de múltiples objetivos humanos simultáneamente (3 a 5)
- Medición de distancia y ángulo con alta precisión
- Soporte para actualización OTA (Online Upgrade)
- Funcionamiento estable en diferentes escenarios: doméstico, oficina, hotel
- Alta resolución en distancia y ángulo
- Soporte para detección dinámica y estática
Especificaciones técnicas – Rendimiento de detección
- Número de personas detectadas: hasta 5 en movimiento / mínimo 3 sentadas o de pie
- Distancia de detección dinámica:
- ±50°: ≥6 m
- ±50° ~ ±60°: ≥5,5 m
- Distancia de detección estática:
- ±50°: ≥5 m
- ±50° ~ ±60°: ≥4,5 m
- Resolución en distancia: 0,75 m
- Precisión en distancia: ≤0,3 m
- Ángulo de detección horizontal: 120°
- Ángulo de detección vertical: 90°
- Resolución angular: 40°
- Precisión angular: ≤5°
- Función OTA: soportada
- Tiempo de disparo por movimiento: 0,5 s
- Tiempo de percepción de existencia (estático): ≤30 s
Especificaciones técnicas – Rendimiento eléctrico
- Banda de frecuencia de funcionamiento: 24 GHz – 24,25 GHz
- Ancho de banda: 250 MHz
- Potencia radiada equivalente (EIRP): 13 dBm
- Método de modulación: FMCW (Frequency Modulated Continuous Wave)
- Tensión de funcionamiento: 5 V
- Corriente de funcionamiento: ≤250 mA
- Temperatura de funcionamiento: -40 °C ~ +85 °C
- Temperatura de almacenamiento: -40 °C ~ +85 °C
